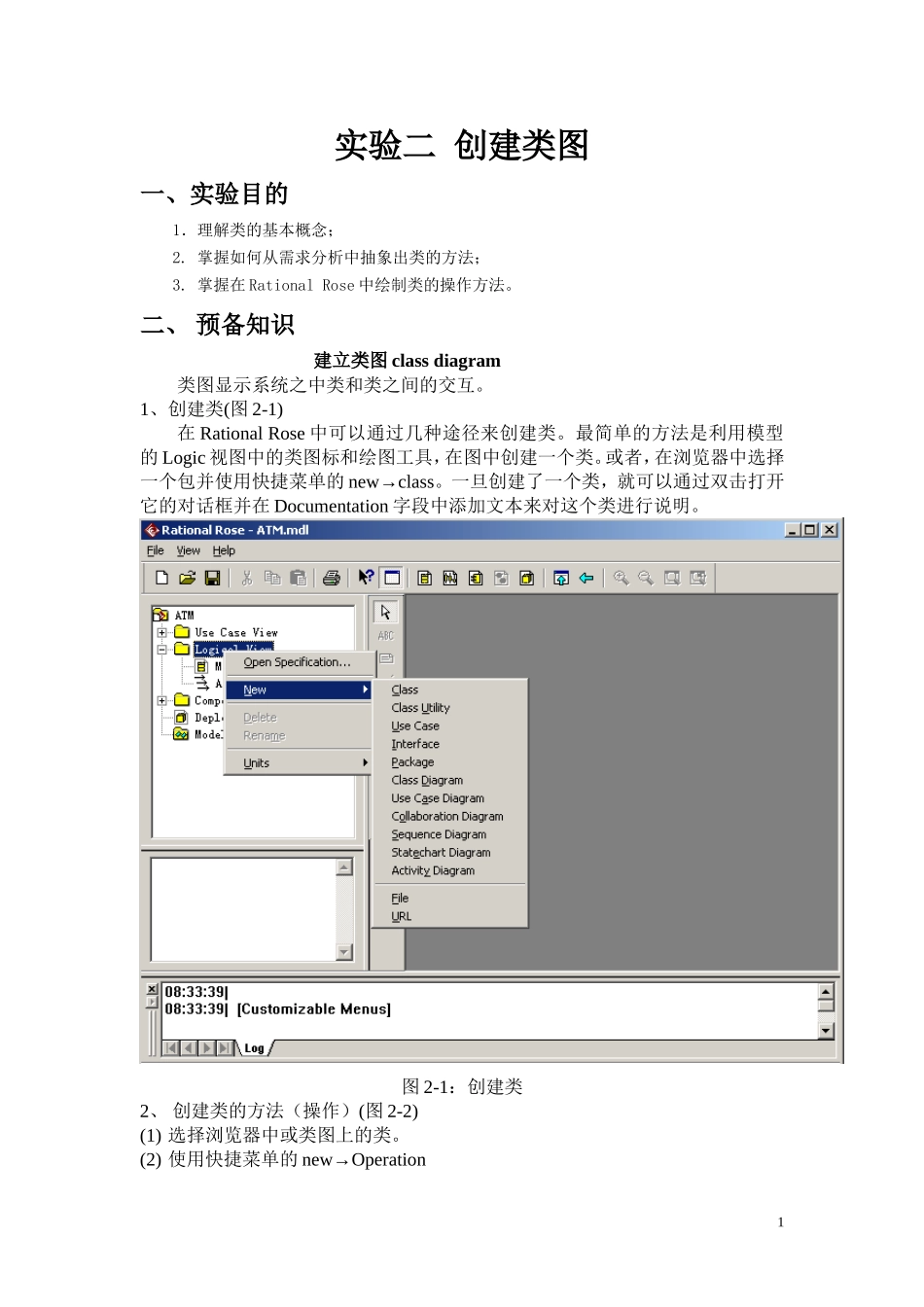

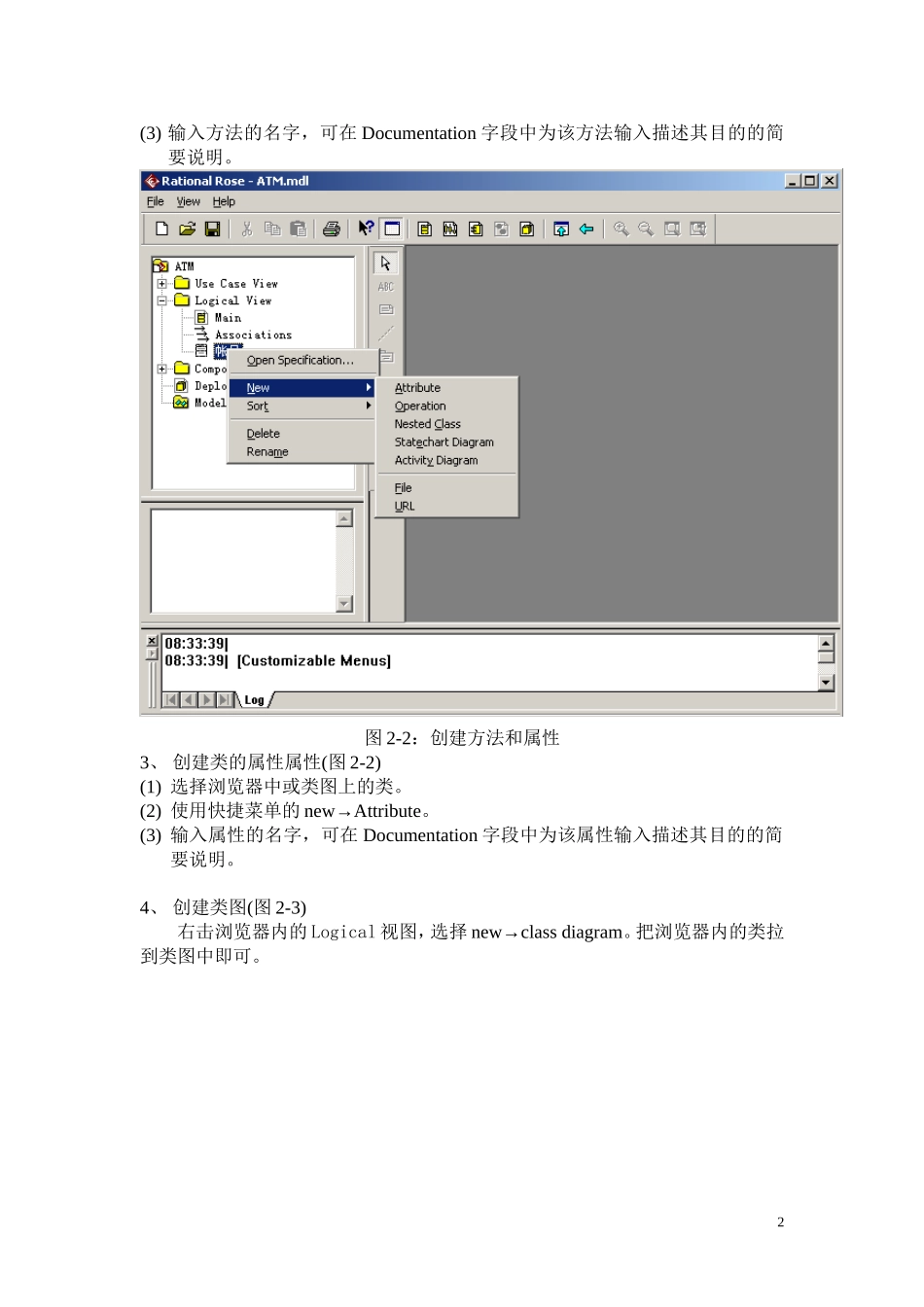

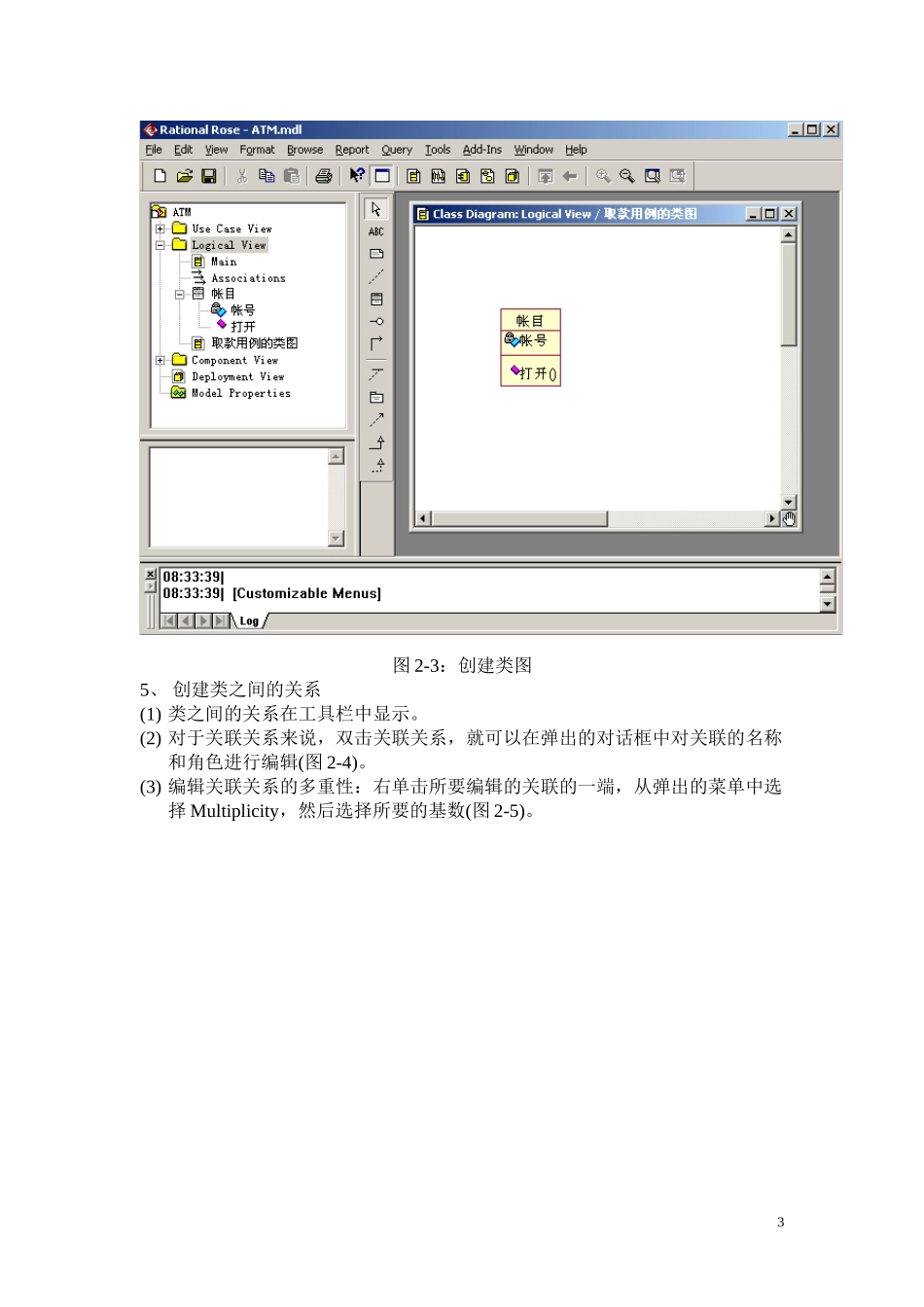

实验二创建类图一、实验目的1.理解类的基本概念;2.掌握如何从需求分析中抽象出类的方法;3.掌握在RationalRose中绘制类的操作方法。二、预备知识建立类图classdiagram类图显示系统之中类和类之间的交互。1、创建类(图2-1)在RationalRose中可以通过几种途径来创建类。最简单的方法是利用模型的Logic视图中的类图标和绘图工具,在图中创建一个类。或者,在浏览器中选择一个包并使用快捷菜单的new→class。一旦创建了一个类,就可以通过双击打开它的对话框并在Documentation字段中添加文本来对这个类进行说明。图2-1:创建类2、创建类的方法(操作)(图2-2)(1)选择浏览器中或类图上的类。(2)使用快捷菜单的new→Operation1(3)输入方法的名字,可在Documentation字段中为该方法输入描述其目的的简要说明。图2-2:创建方法和属性3、创建类的属性属性(图2-2)(1)选择浏览器中或类图上的类。(2)使用快捷菜单的new→Attribute。(3)输入属性的名字,可在Documentation字段中为该属性输入描述其目的的简要说明。4、创建类图(图2-3)右击浏览器内的Logical视图,选择new→classdiagram。把浏览器内的类拉到类图中即可。2图2-3:创建类图5、创建类之间的关系(1)类之间的关系在工具栏中显示。(2)对于关联关系来说,双击关联关系,就可以在弹出的对话框中对关联的名称和角色进行编辑(图2-4)。(3)编辑关联关系的多重性:右单击所要编辑的关联的一端,从弹出的菜单中选择Multiplicity,然后选择所要的基数(图2-5)。3图2-4:创建类之间关联的名称和角色4图2-5:关联的多重性编辑三、实验内容根据给定的文字需求,画出符合要求的类图。题目1:分析公司及其内部关系的类图一家公司有许多部门,通过部门名唯一的确定一个部门,每个部门有一名经理主管,也有的经理不管理任何一个部门;每个部门生产多种产品,每种产品仅有一个部门生产。该公司有许多员工为之工作,员工又进一步划分为经理与工人两类。每名工人可以参加多个项目,每个项目需要多名工人;每位经理可以主持多个项目,每个项目仅有一人主持。题目2:为选课系统建模系统主要功能:该系统主要的功能有学生能查看选课的课程基本信息、能够进行选课,退选等,教师能查看同时能查看自己教授的课程、学期末录入成绩;教务人员能够分配课程(哪些是公选即由学生自己网上选课,哪些是必选即由教务处统一选课)、能够安排课程的上课地点、时间等要求:自行分析,应该设计哪些类,包括每个类的内部属性和操作的设计,还有类图中多个类之间的关系。备注:对于属性及操作的可见性,UML和rose使用不同的图注,表示属性和方法,带小锁的表示private(UML中用’-’表示),该属性和方法只在本类中可访问。没有小锁的,表示public(UML中用’+’表示),即该属性和方法在所有类中可访问。若是一个钥匙图标,表示protected(UML中用’#’表示),即属性和方法在该类及其子类中可访问。5修改可见性图注步骤如下:(1)选择菜单Tools-Options(2)选择Notation标签(3)选择VisibilityasIcons复选框表示使用Rose图注,取消复选框表示使用UML图注。可见性修改:双击属性,打开类属性对话框如图所示6
