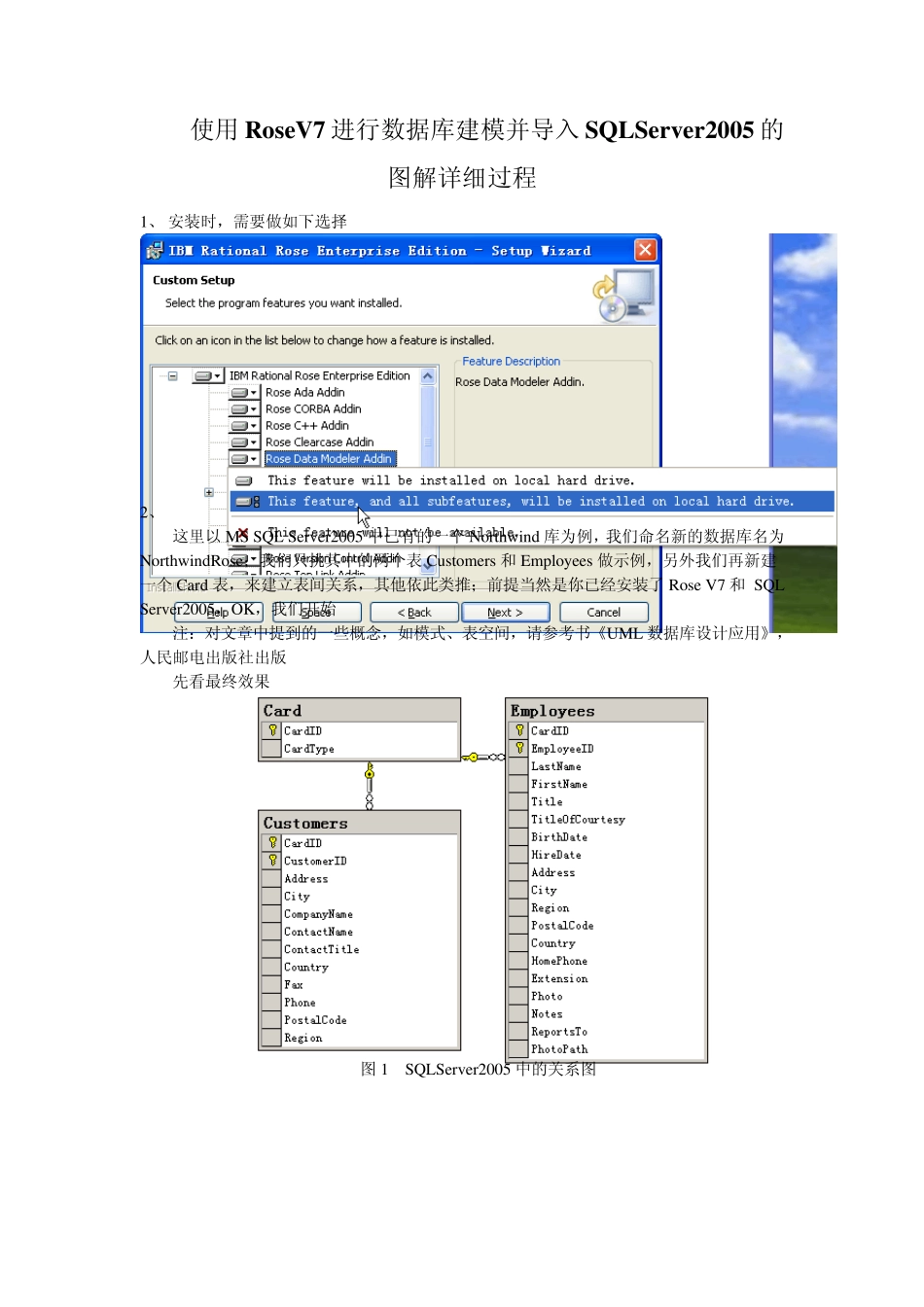

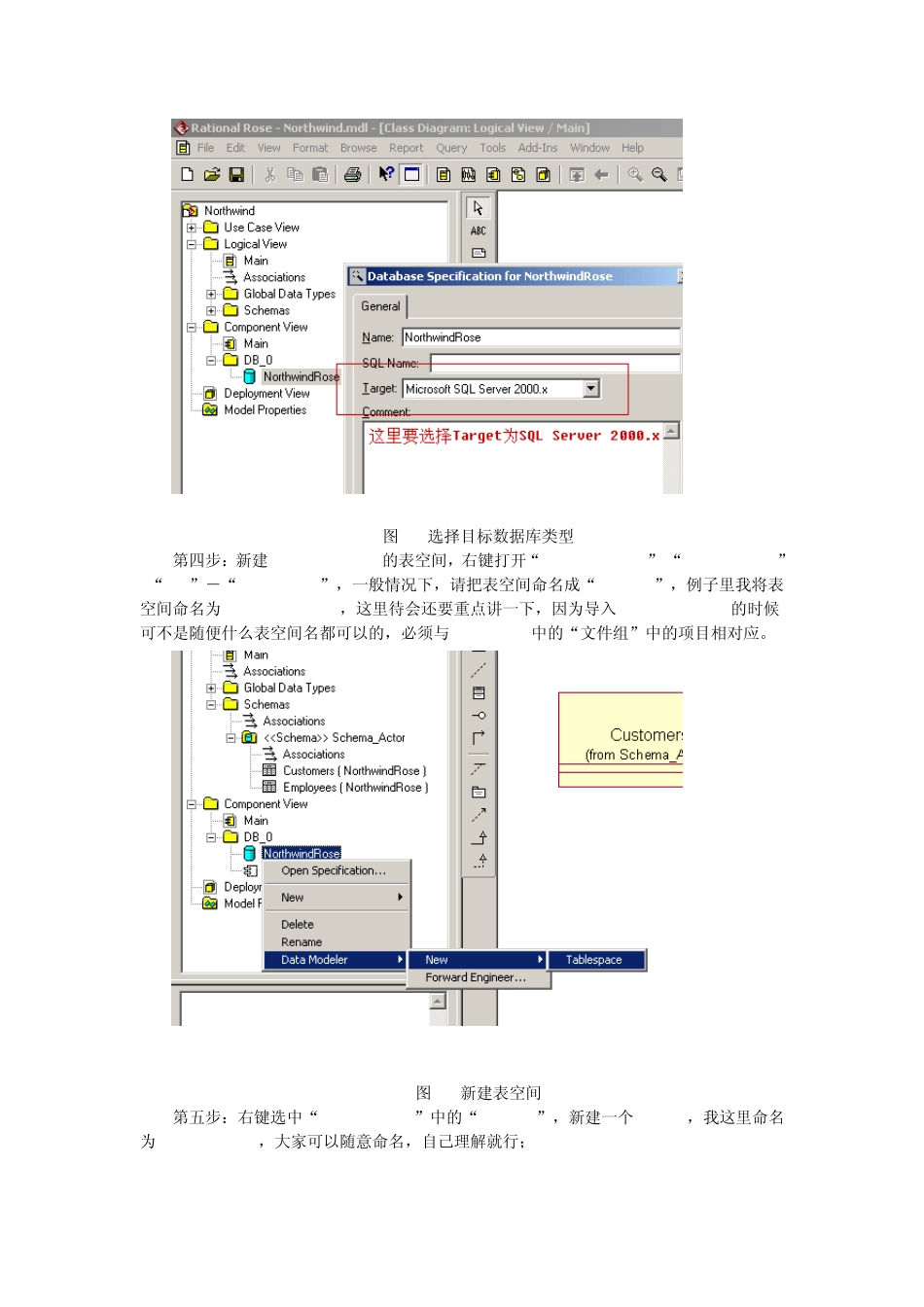

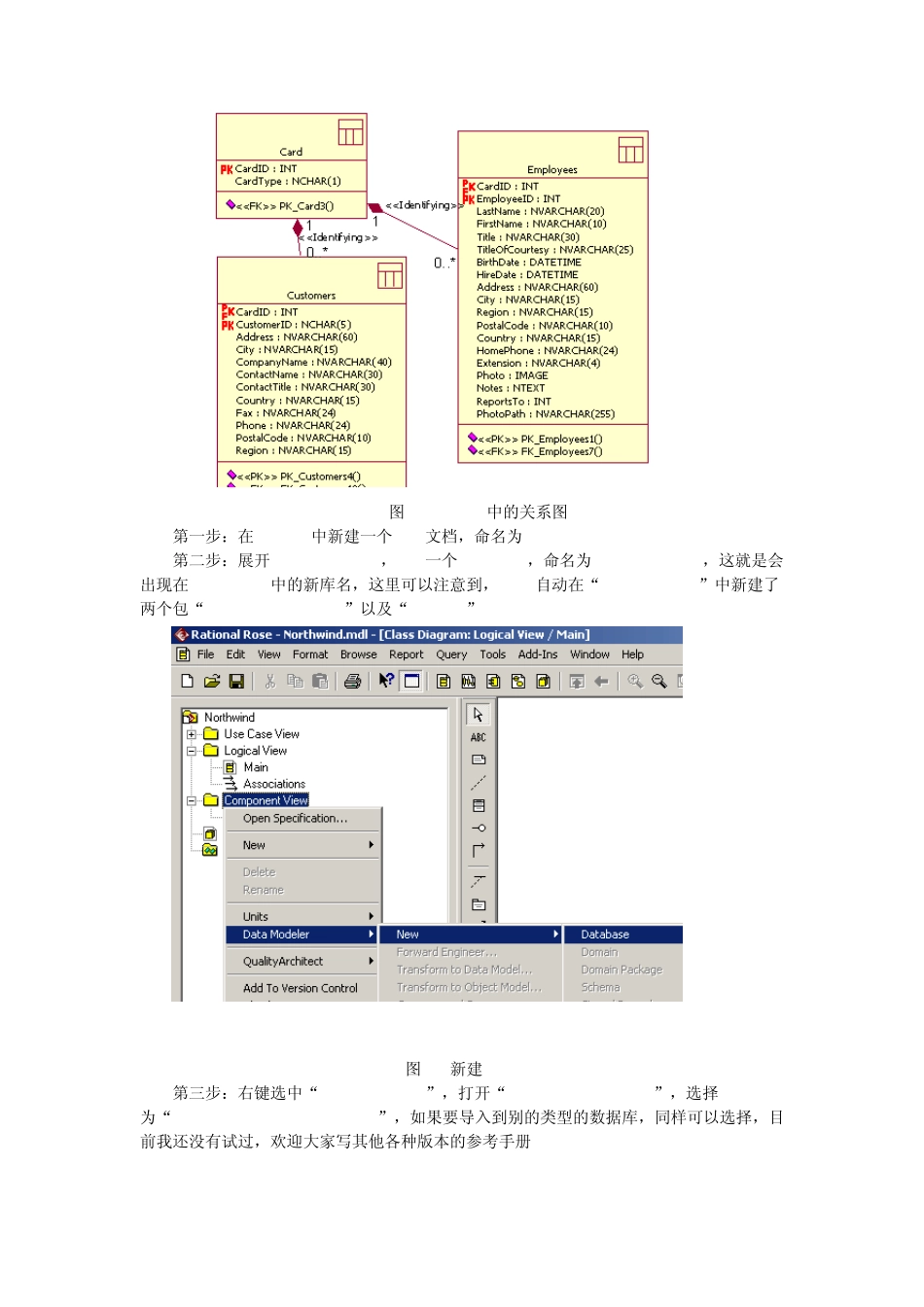

使用RoseV7 进行数据库建模并导入SQLServer2005 的图解详细过程 1、 安装时，需要做如下选择 2、 这里以 MS SQL Server2005 中已有的一个 Northwind 库为例，我们命名新的数据库名为NorthwindRose；我们只挑其中的两个表 Customers 和 Employees 做示例，另外我们再新建一个 Card 表，来建立表间关系，其他依此类推；前提当然是你已经安装了 Rose V7 和 SQL Server2005，OK，我们开始 注：对文章中提到的一些概念，如模式、表空间，请参考书《UML 数据库设计应用》，人民邮电出版社出版 先看最终效果 图1 SQLServer2005 中的关系图 图2 RoseV7中的关系图 第一步：在RoseV7中新建一个MDL文档，命名为Northwind.mdl 第二步：展开Componet View，New一个DataBase，命名为NorthwindRose，这就是会出现在SQLServer中的新库名，这里可以注意到，Rose自动在“Logical View”中新建了两个包“Global Data Types”以及“Schemas” 图3 新建DataBase 第三步：右键选中“NorthwindRose”，打开“Open Specification”，选择 Target为“Micfosoft SQL Server2000.x”，如果要导入到别的类型的数据库，同样可以选择，目前我还没有试过，欢迎大家写其他各种版本的参考手册 图4 选择目标数据库类型 第四步：新建NorthwindRose的表空间，右键打开“NorthwindRose”-“Data Modeler”-“New”－“Tablespace”，一般情况下，请把表空间命名成“PRIMARY”，例子里我将表空间命名为 NorthwindSpace，这里待会还要重点讲一下，因为导入 SQLServer2005的时候可不是随便什么表空间名都可以的，必须与 SQLServer中的“文件组”中的项目相对应。 图5 新建表空间 第五步：右键选中“Logical View”中的“Schemas”，新建一个 Schema，我这里命名为 Schema_Actor，大家可以随意命名，自己理解就行； 图6 建立一个模式 第六步：右键打开“Schema Actor”，新建一个Data Model Diagram，取名为 Main，双击这个Main图标，我们可以看到工具栏的变化，如下图 图7 建立数据模型视图，并双击打开，出现新的 Toolbar 第七步：右键打开"Schema_Actor"的“Open Specification”，将 DataBase选择为"NorthwindRose"，表明从属关系，同时新建一个Table 图8 在模式下新建表格 第八步：在模式“Schema_Actor”下新建三个表Card、Customers和 Employees，这里我以建立 Card表为例，介绍怎么在RoseV7中建立表格，...
