地下室顶板沉降后浇带提前封闭施工方案VIP免费

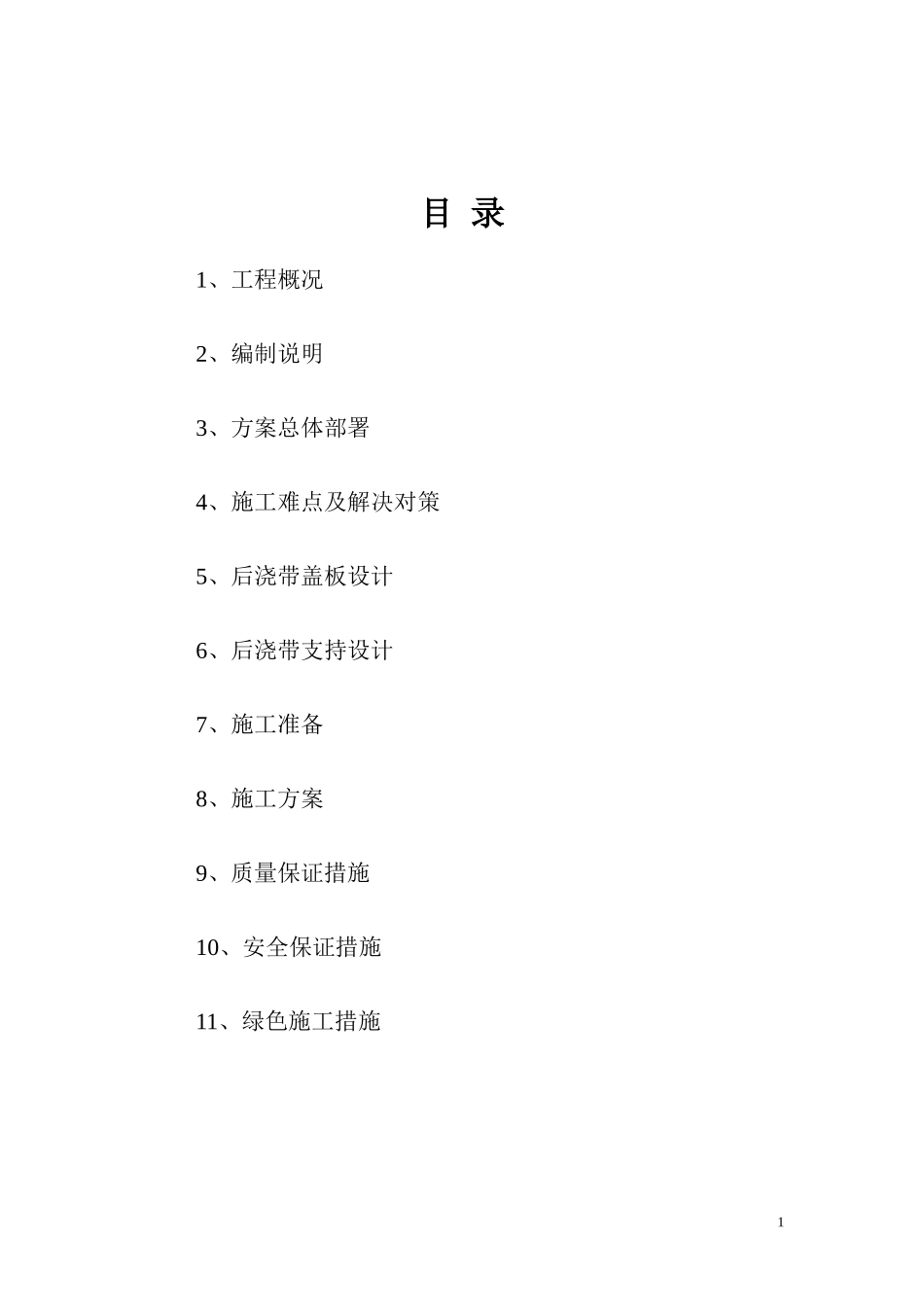

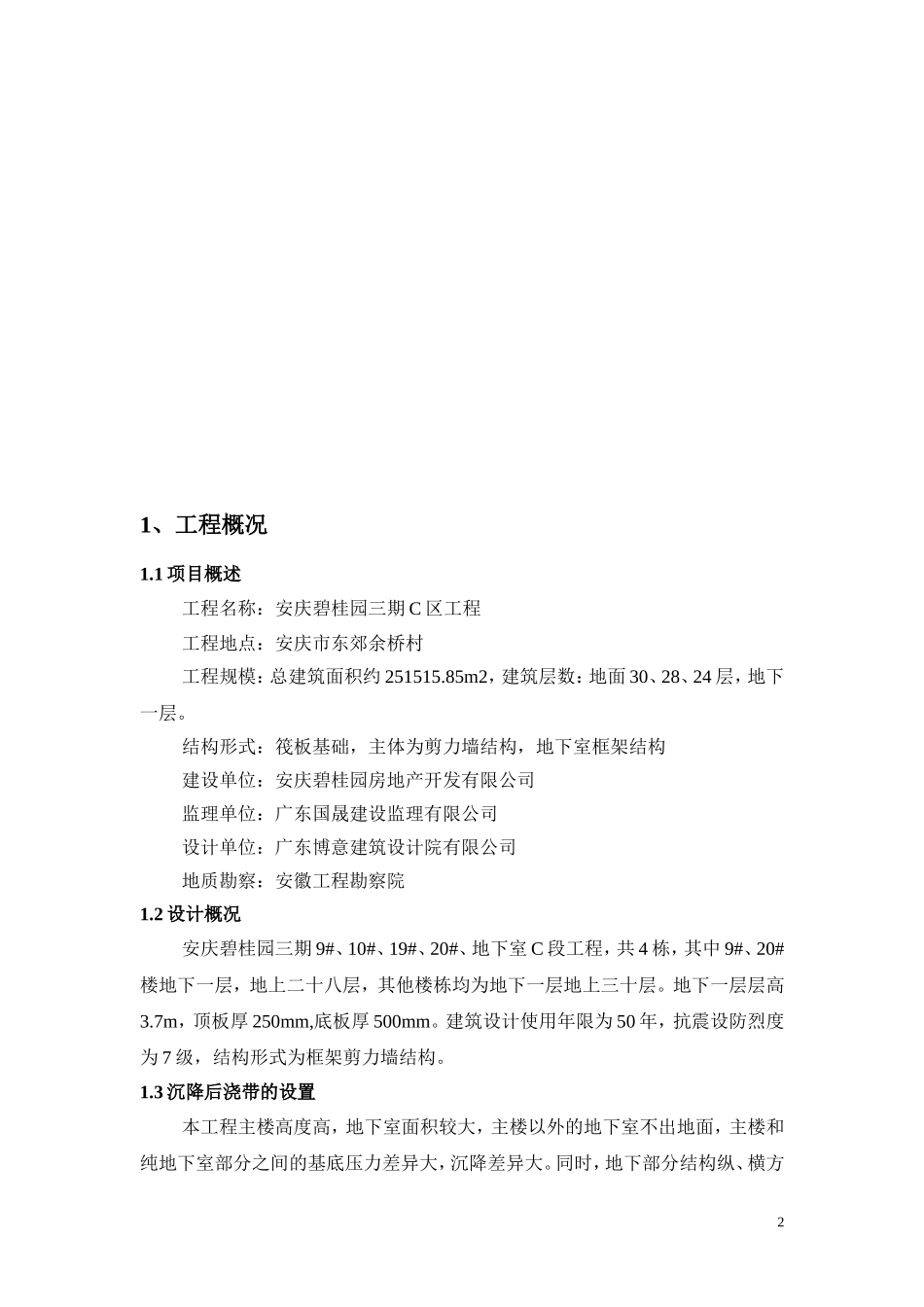

目录1、工程概况2、编制说明3、方案总体部署4、施工难点及解决对策5、后浇带盖板设计6、后浇带支持设计7、施工准备8、施工方案9、质量保证措施10、安全保证措施11、绿色施工措施11、工程概况1.1项目概述工程名称：安庆碧桂园三期C区工程工程地点：安庆市东郊余桥村工程规模：总建筑面积约251515.85m2，建筑层数：地面30、28、24层，地下一层。结构形式：筏板基础，主体为剪力墙结构，地下室框架结构建设单位：安庆碧桂园房地产开发有限公司监理单位：广东国晟建设监理有限公司设计单位：广东博意建筑设计院有限公司地质勘察：安徽工程勘察院1.2设计概况安庆碧桂园三期9#、10#、19#、20#、地下室C段工程，共4栋，其中9#、20#楼地下一层，地上二十八层，其他楼栋均为地下一层地上三十层。地下一层层高3.7m，顶板厚250mm,底板厚500mm。建筑设计使用年限为50年，抗震设防烈度为7级，结构形式为框架剪力墙结构。1.3沉降后浇带的设置本工程主楼高度高，地下室面积较大，主楼以外的地下室不出地面，主楼和纯地下室部分之间的基底压力差异大，沉降差异大。同时，地下部分结构纵、横方2向的长度均超过规范伸缩缝最大间距的规定。由于建筑使用功能的要求，地下室不能设永久缝。为解决沉降差异问题，在主楼和纯地下室连接部位设沉降后浇带后浇带浇注的时间根据沉降观测结果确定。1.4质量、安全、工期目标按专用条款约定的国家相关企业及工程所在地技术规范及质量验收评定标准、验收合格等。合同工期671日历天。2、编制说明2.1目的：根据设计要求，沉降后浇带需主体结构完工、主楼和纯地下室消除沉降差异后浇筑。为确保样板展示区进度要求，在地库顶板结构施工完毕后，对现场进行合理的平面布置（附图：后浇带先封闭平面布置图），我们必须采取特殊施工方法达到预期目标，特制定此方案。2.2编制依据：1）安庆碧桂园三期9#、10#、19#、20#、地下室C段工程施工现场及周边现有建筑情况2）安庆碧桂园三期9#、10#、19#、20#、地下室C段工程施工合同3）安庆碧桂园三期9#、10#、19#、20#、地下室C段工程施工组织设计、回填土施工方案、模板施工方案、防水施工方案、钢管自密实混凝土施工方案。4）安庆碧桂园三期9#、10#、19#、20#、地下室C段工程施工图纸5）依据规范标准序号名称图号备注1施工总平面图2结构施工图3序号名称编号备注1混凝土结构设计规范GB50010-20022自密实混凝土应用技术规程CECS203:20063混凝土结构工程施工质量验收规范GB50204-20024混凝土泵送施工技术规程JGJ/T10-955地下工程防水技术规范GB50108-20016建筑施工扣件式钢管脚手架安全技术规范JGJ130—20017建筑施工安全检查标准JGJ59－993、方案总体部署：3.1用盖板覆盖沉降后浇带提前制作混凝土盖板，使盖板混凝土强度达到100%。后浇带钢筋隐蔽验收后，用混凝土预制盖板进行覆盖。3.2施工防水层及保护层梁板混凝土达到设计强度80%后，开始施工防水层及保护层。3.3地下室覆土回填回填土分层夯实，取样合格后进行场地硬化、形成环形道路，重新进行现场总平面布置，考虑专业安装及二次结构的场地安排。3.4浇注后浇带混凝土待主体结构施工完，分析沉降观测数据，经确认主楼沉降稳定后浇注后浇带混凝土。自密实混凝土是具有很高流动性而不离析，不泌水，能不经振捣完全依靠自重流平并充满模型和包裹钢筋的新型高性能混凝土，正好适合本工程地下室顶板后浇带浇注施工，价格稍高，用量不大，容易接受。4、施工难点及解决对策本工程为高层建筑，基础为连体大型地下车库，在建筑行业沉降后浇带提前回填覆土的先例没有找到适合本工程的。经过集思广益，研究分析，有以下难点需要解决：44.1盖板设计由于地下室顶板覆土3.0m（考虑展示区的园林绿化），盖板跨越后浇带属承重构件，需要经过计算，设计出受力钢筋、混凝土强度及构件尺寸。4.2后浇带两侧的结构安全后浇带两侧梁板属悬臂结构，受力形式完全不同于设计结构构件，不能承受地下室顶板覆土3.0m压力，经过与设计沟通，需在后浇带两侧做双排支撑，且由基础底板生根到地下一层顶板，为保证支撑体系的稳定有效，需要做架体设计，计算其受力安全性能。4.3后浇带混凝土的浇注盖板封闭覆土回填...
