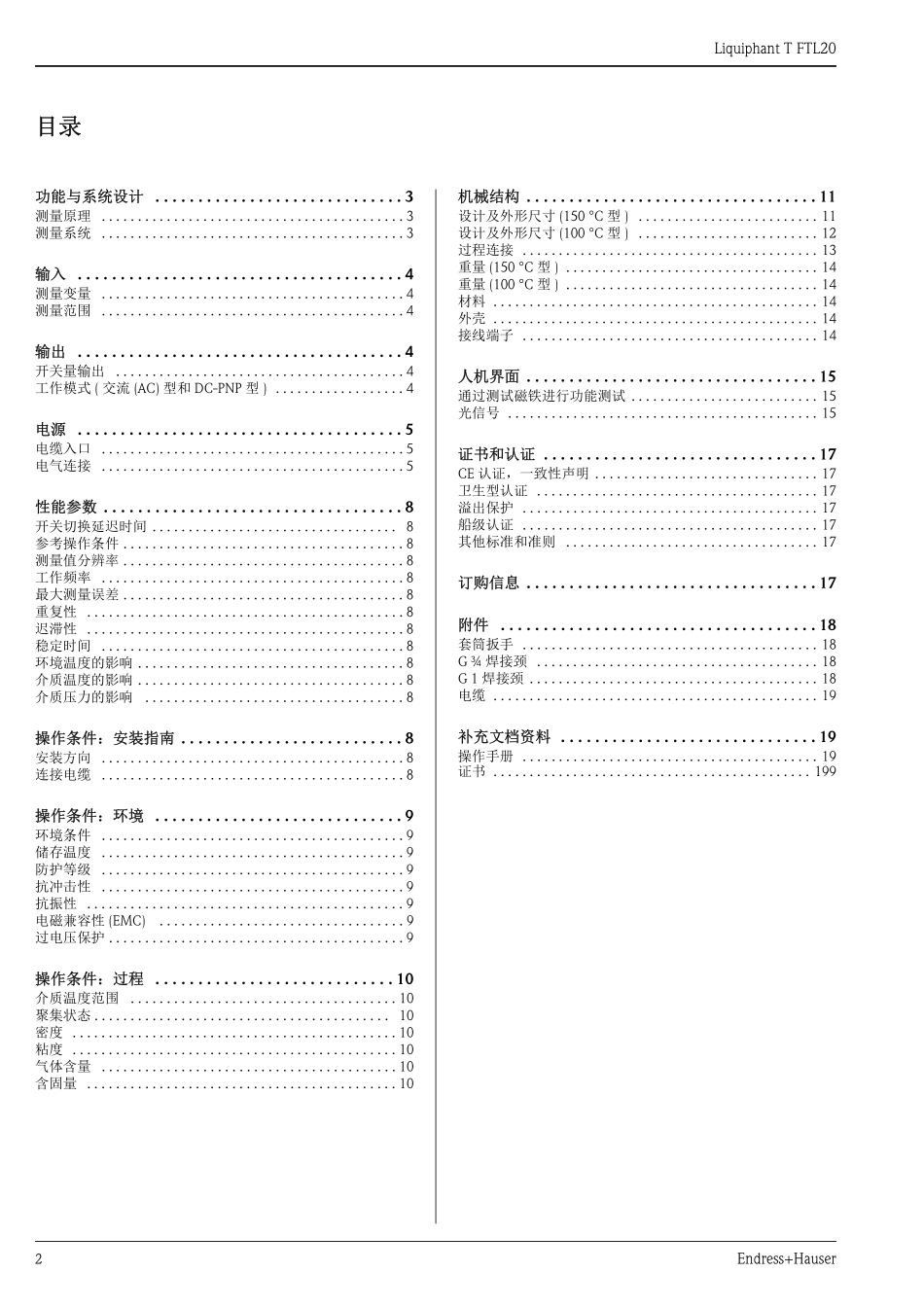

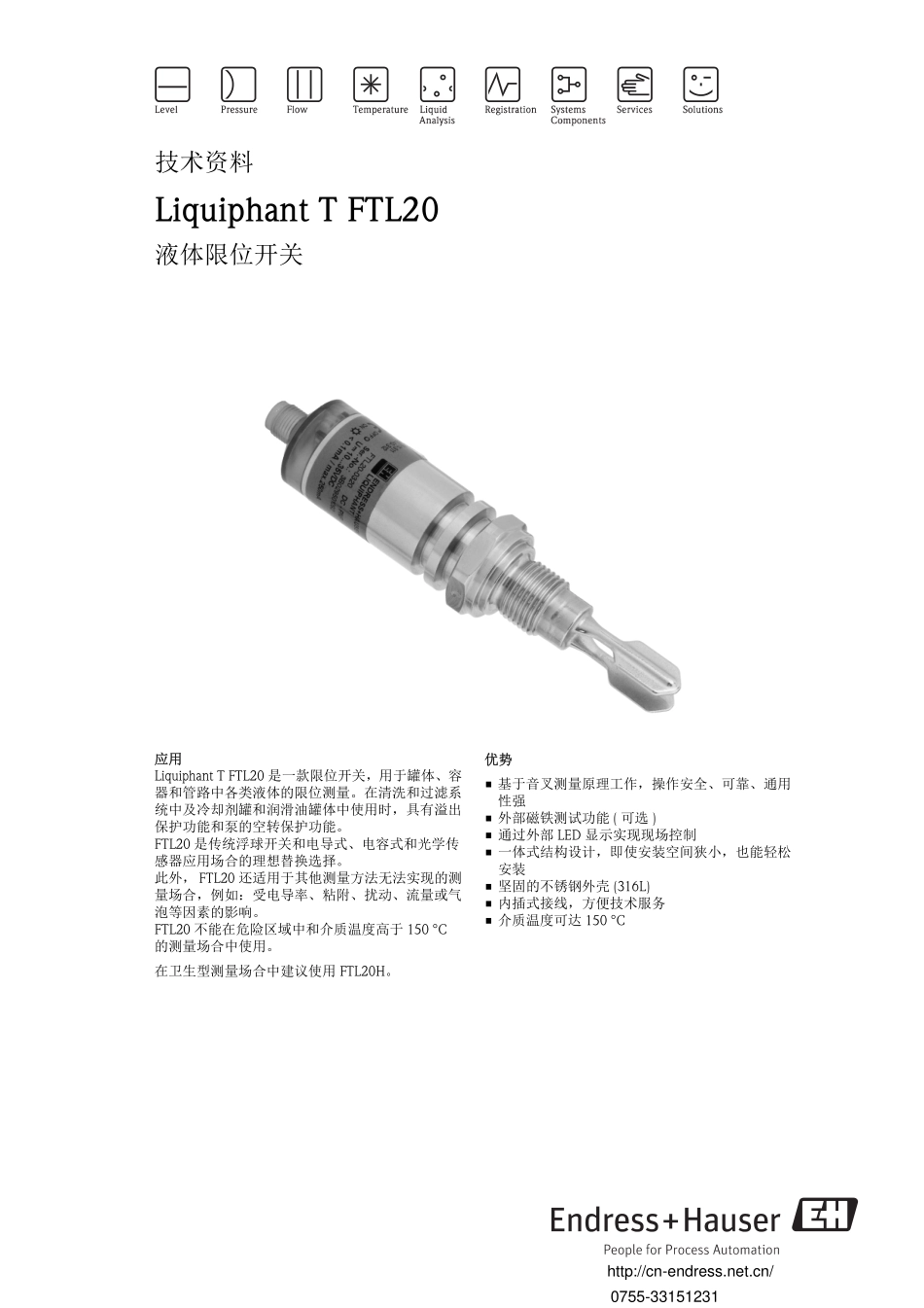

技术资料LiquiphantTFTL20液体限位开关应用LiquiphantTFTL20是一款限位开关，用于罐体、容器和管路中各类液体的限位测量。在清洗和过滤系统中及冷却剂罐和润滑油罐体中使用时，具有溢出保护功能和泵的空转保护功能。FTL20是传统浮球开关和电导式、电容式和光学传感器应用场合的理想替换选择。此外，FTL20还适用于其他测量方法无法实现的测量场合，例如：受电导率、粘附、扰动、流量或气泡等因素的影响。FTL20不能在危险区域中和介质温度高于150°C的测量场合中使用。在卫生型测量场合中建议使用FTL20H。优势•基于音叉测量原理工作，操作安全、可靠、通用性强•外部磁铁测试功能(可选)•通过外部LED显示实现现场控制•一体式结构设计，即使安装空间狭小，也能轻松安装•坚固的不锈钢外壳(316L)•内插式接线，方便技术服务•介质温度可达150°Chttp://cn-endress.net.cn/0755-33151231LiquiphantTFTL202Endress+Hauser目录功能与系统设计.............................3测量原理..........................................3测量系统..........................................3输入......................................4测量变量..........................................4测量范围..........................................4输出......................................4开关量输出........................................4工作模式(交流(AC)型和DC-PNP型)..................4电源......................................5电缆入口..........................................5电气连接..........................................5性能参数...................................8开关切换延迟时间..................................8参考操作条件.......................................8测量值分辨率.......................................8工作频率..........................................8最大测量误差.......................................8重复性............................................8迟滞性............................................8稳定时间..........................................8环境温度的影响.....................................8介质温度的影响.....................................8介质压力的影响....................................8操作条件：安装指南..........................8安装方向..........................................8连接电缆..........................................8操作条件：环境.............................9环境条件..........................................9储存温度..........................................9防护等级..........................................9抗冲击性..........................................9抗振性............................................9电磁兼容性(EMC)..................................9过电压保护.........................................9操作条件：过程............................10介质温度范围.....................................10聚集状态.........................................10密度.............................................10粘度.............................................10气体含量.........................................10含固量...........................................10机械结构..................................11设计及外形尺寸(150°C型).........................11设计及外形尺寸(100°C型).........................12过程连接.........................................13重量(150°C型)...................................14重量(100°C型)...................................14材料.............................................14外壳.............................................14接线端子.........................................14人机界面.......................
