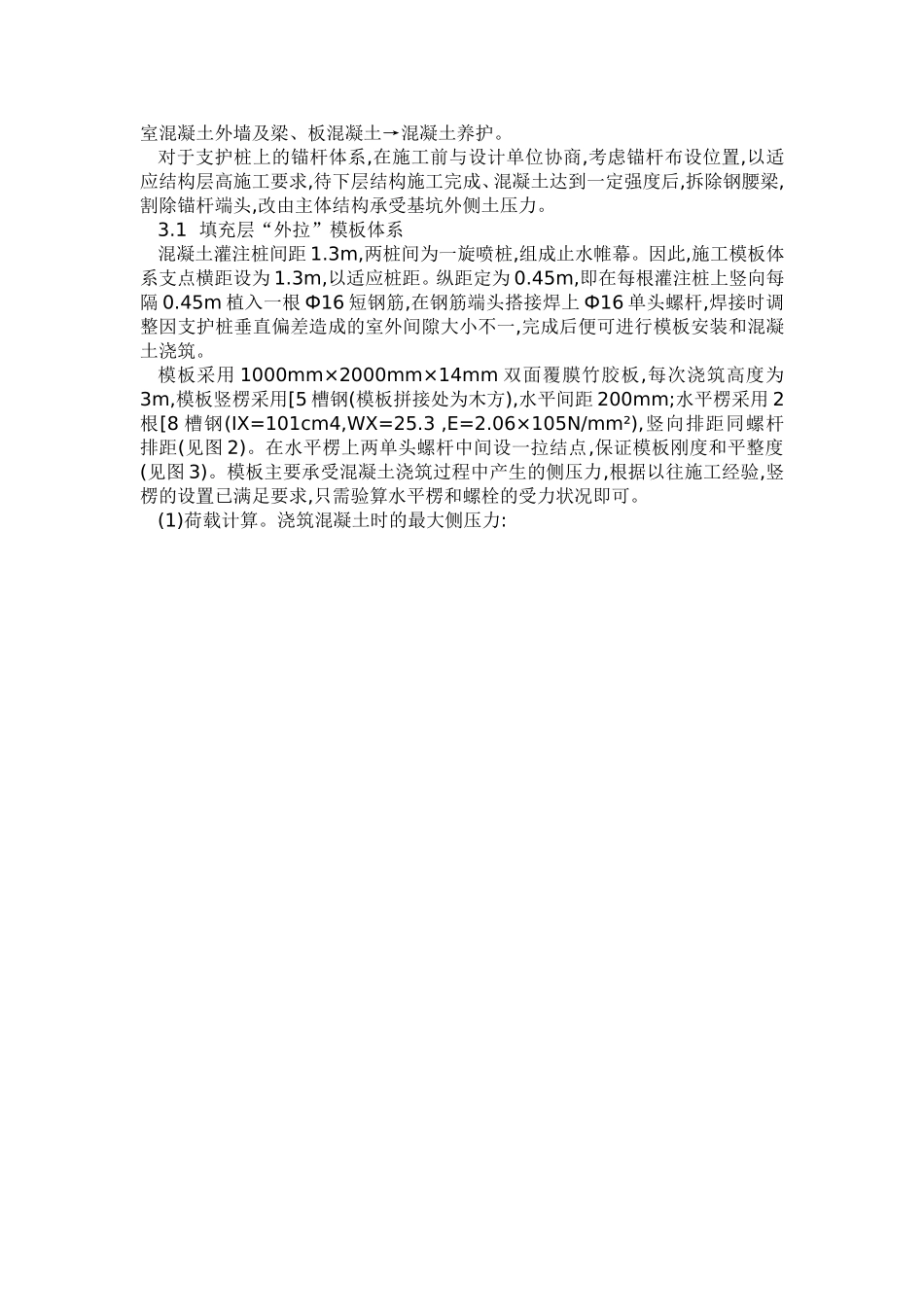

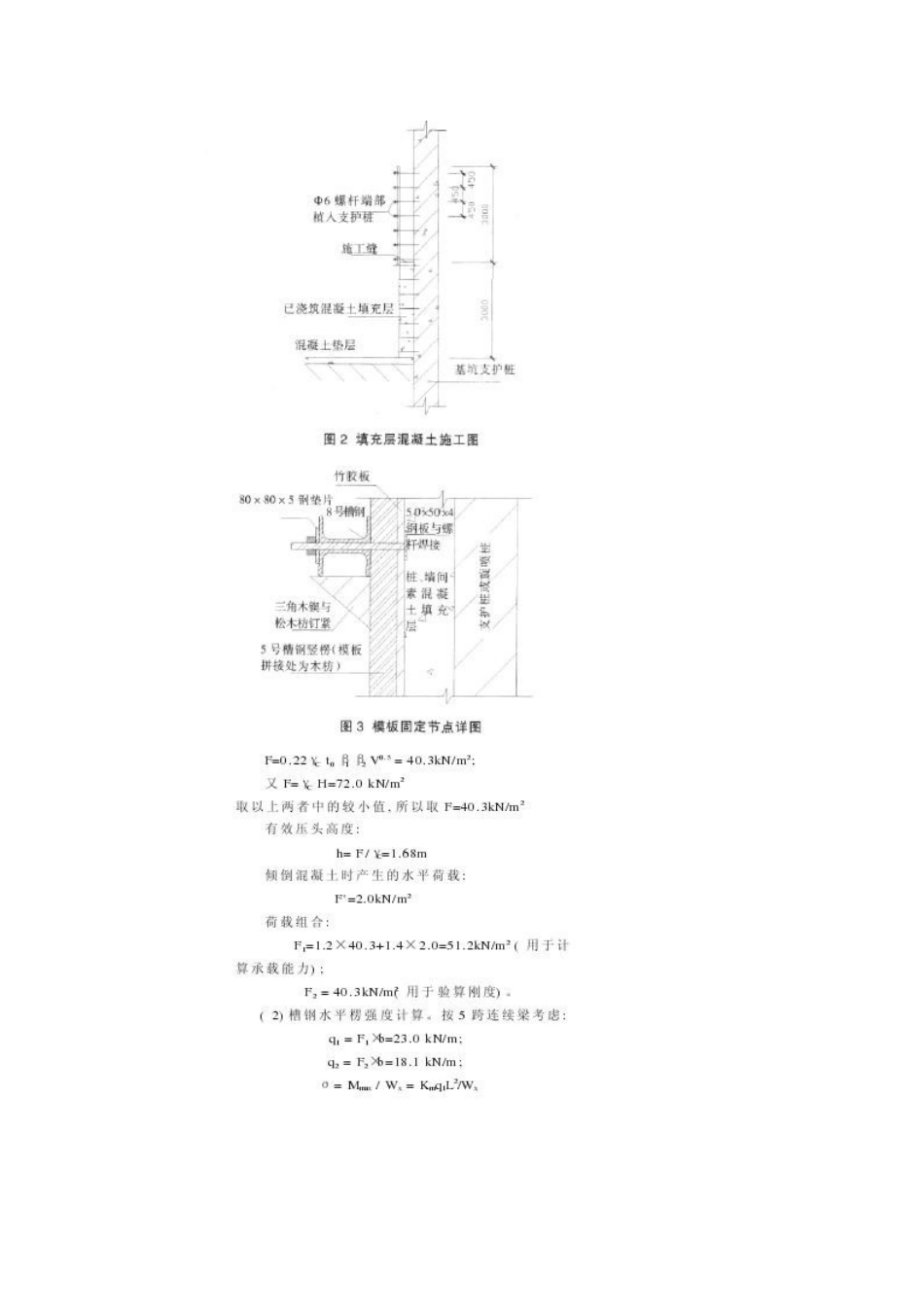

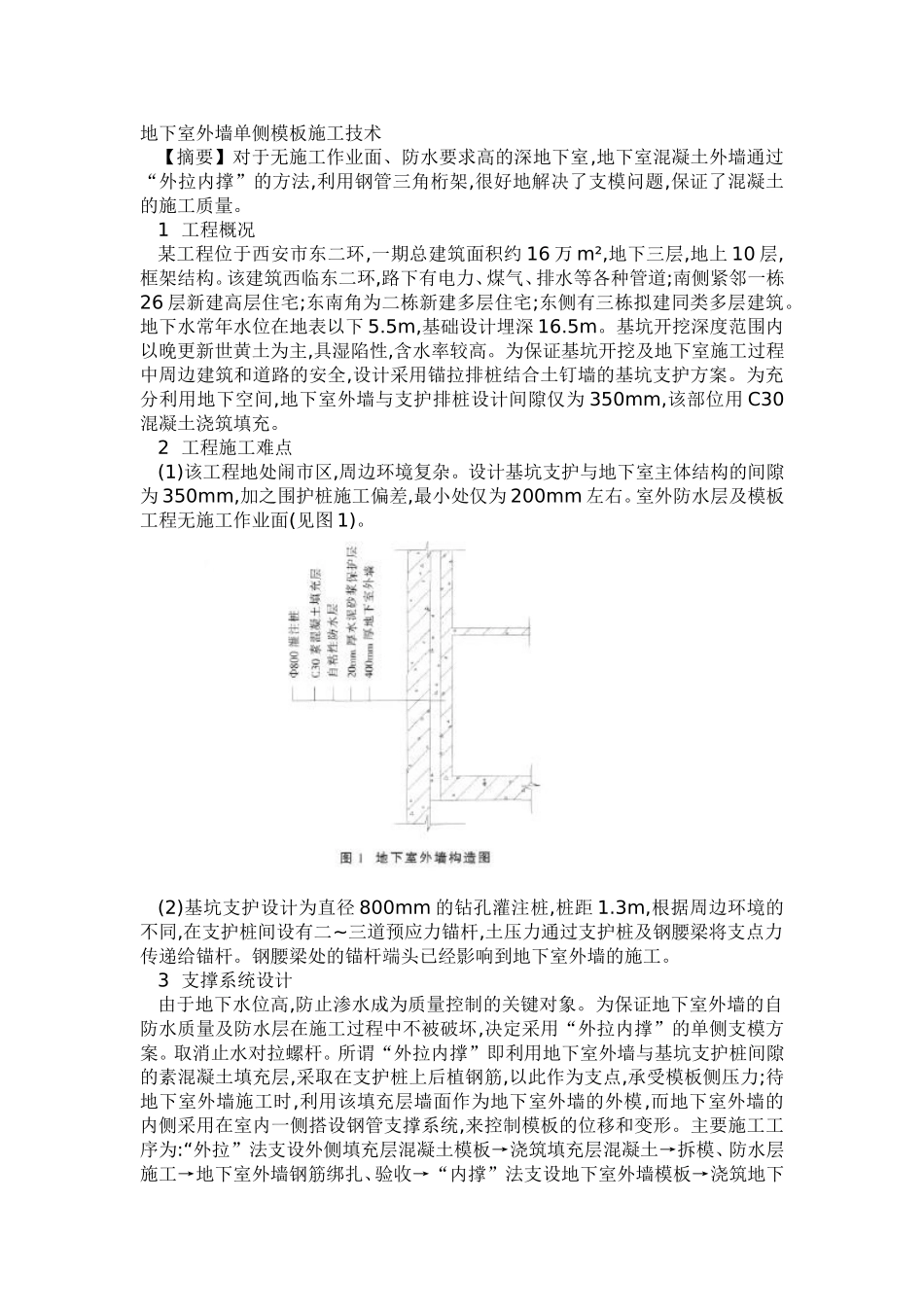

地下室外墙单侧模板施工技术【摘要】对于无施工作业面、防水要求高的深地下室,地下室混凝土外墙通过“外拉内撑”的方法,利用钢管三角桁架,很好地解决了支模问题,保证了混凝土的施工质量。1工程概况某工程位于西安市东二环,一期总建筑面积约16万m²,地下三层,地上10层,框架结构。该建筑西临东二环,路下有电力、煤气、排水等各种管道;南侧紧邻一栋26层新建高层住宅;东南角为二栋新建多层住宅;东侧有三栋拟建同类多层建筑。地下水常年水位在地表以下5.5m,基础设计埋深16.5m。基坑开挖深度范围内以晚更新世黄土为主,具湿陷性,含水率较高。为保证基坑开挖及地下室施工过程中周边建筑和道路的安全,设计采用锚拉排桩结合土钉墙的基坑支护方案。为充分利用地下空间,地下室外墙与支护排桩设计间隙仅为350mm,该部位用C30混凝土浇筑填充。2工程施工难点(1)该工程地处闹市区,周边环境复杂。设计基坑支护与地下室主体结构的间隙为350mm,加之围护桩施工偏差,最小处仅为200mm左右。室外防水层及模板工程无施工作业面(见图1)。(2)基坑支护设计为直径800mm的钻孔灌注桩,桩距1.3m,根据周边环境的不同,在支护桩间设有二~三道预应力锚杆,土压力通过支护桩及钢腰梁将支点力传递给锚杆。钢腰梁处的锚杆端头已经影响到地下室外墙的施工。3支撑系统设计由于地下水位高,防止渗水成为质量控制的关键对象。为保证地下室外墙的自防水质量及防水层在施工过程中不被破坏,决定采用“外拉内撑”的单侧支模方案。取消止水对拉螺杆。所谓“外拉内撑”即利用地下室外墙与基坑支护桩间隙的素混凝土填充层,采取在支护桩上后植钢筋,以此作为支点,承受模板侧压力;待地下室外墙施工时,利用该填充层墙面作为地下室外墙的外模,而地下室外墙的内侧采用在室内一侧搭设钢管支撑系统,来控制模板的位移和变形。主要施工工序为:“外拉”法支设外侧填充层混凝土模板→浇筑填充层混凝土→拆模、防水层施工→地下室外墙钢筋绑扎、验收→“内撑”法支设地下室外墙模板→浇筑地下室混凝土外墙及梁、板混凝土→混凝土养护。对于支护桩上的锚杆体系,在施工前与设计单位协商,考虑锚杆布设位置,以适应结构层高施工要求,待下层结构施工完成、混凝土达到一定强度后,拆除钢腰梁,割除锚杆端头,改由主体结构承受基坑外侧土压力。3.1填充层“外拉”模板体系混凝土灌注桩间距1.3m,两桩间为一旋喷桩,组成止水帷幕。因此,施工模板体系支点横距设为1.3m,以适应桩距。纵距定为0.45m,即在每根灌注桩上竖向每隔0.45m植入一根Ф16短钢筋,在钢筋端头搭接焊上Ф16单头螺杆,焊接时调整因支护桩垂直偏差造成的室外间隙大小不一,完成后便可进行模板安装和混凝土浇筑。模板采用1000mm×2000mm×14mm双面覆膜竹胶板,每次浇筑高度为3m,模板竖楞采用[5槽钢(模板拼接处为木方),水平间距200mm;水平楞采用2根[8槽钢(IX=101cm4,WX=25.3,E=2.06×105N/mm²),竖向排距同螺杆排距(见图2)。在水平楞上两单头螺杆中间设一拉结点,保证模板刚度和平整度(见图3)。模板主要承受混凝土浇筑过程中产生的侧压力,根据以往施工经验,竖楞的设置已满足要求,只需验算水平楞和螺栓的受力状况即可。(1)荷载计算。浇筑混凝土时的最大侧压力:植入的钢筋经拉拔试验,母材拉断,承载力完全能满足要求。混凝土浇筑完成并待强度达到要求后拆模,取出螺杆端部木垫块,切除螺杆,用微膨胀水泥砂浆封堵,对墙面混凝土凹凸不平处予以处理后,即可进行防水层施工。3.2地下室混凝土外墙“内撑”模板体系基础底板施工完成后,进行地下室结构施工。其外墙采取搭设三角钢管桁架的方法,来保证支撑体系的强度和刚度,以承受浇筑混凝土时的水平推力。搭设时先按要求搭完施工楼层所需满堂架,再靠外墙的满堂架立杆一侧搭设桁架斜杆,与满堂架所有立杆相连,同时下部端头应与底板顶紧;在斜架范围内,竖向沿步距增加一水平杆,该水平杆同与其交汇的立杆和斜杆用扣件连接,以共同受力,提高支撑体系的整体刚度。经计算,地下室边跨顶板支撑架立杆间距定为0.9m×0.9m,步距定为1.2m(地下三层顶板为250mm厚实心板,地下二、一层顶板为300mm厚的现浇空心板,均无梁),三角桁架斜杆竖向间距同步距,随层高不同调整道数,用扣件与满堂脚手架立杆...
