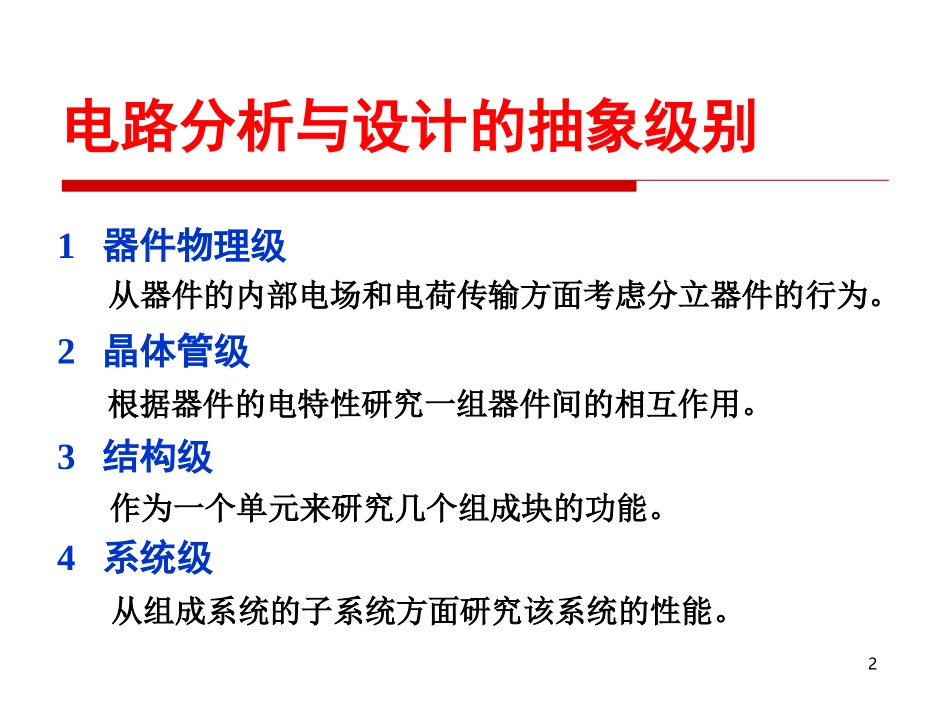

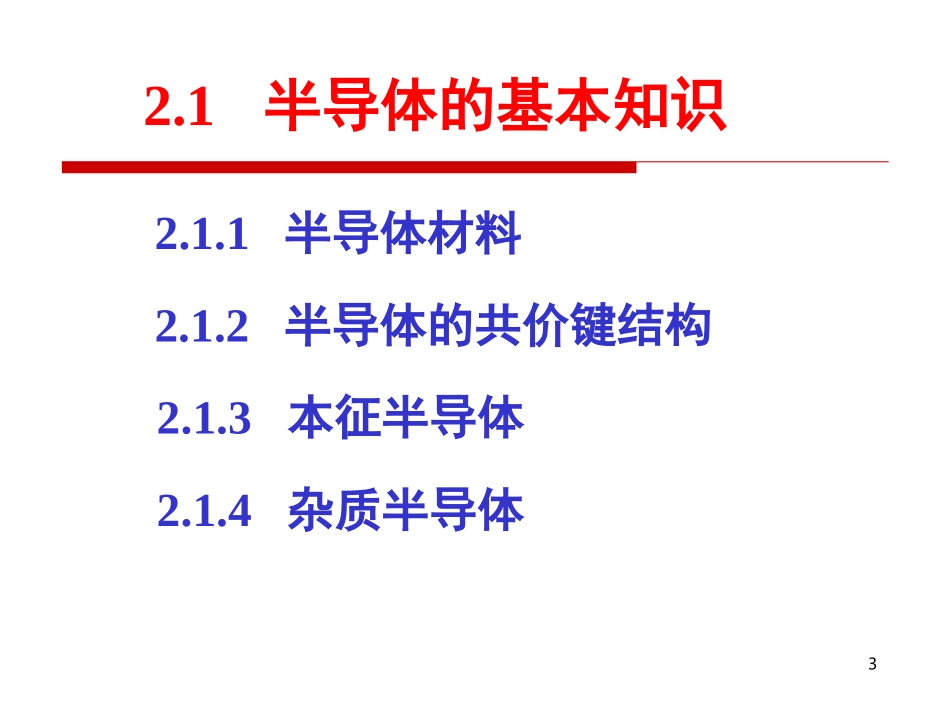

12.1半导体的基本知识2.3半导体二极管2.4二极管基本电路及其分析方法2.5特殊二极管2.2PN结的形成及特性21器件物理级3结构级4系统级2晶体管级电路分析与设计的抽象级别从器件的内部电场和电荷传输方面考虑分立器件的行为。根据器件的电特性研究一组器件间的相互作用。作为一个单元来研究几个组成块的功能。从组成系统的子系统方面研究该系统的性能。32.1半导体的基本知识2.1.1半导体材料2.1.2半导体的共价键结构2.1.3本征半导体2.1.4杂质半导体42.1.1半导体材料根据物体导电能力(电阻率)的不同,来划分导体、绝缘体和半导体。典型的半导体有硅Si和锗Ge以及砷化镓GaAs等。52.1.2半导体的共价键结构硅晶体的空间排列62.1.2半导体的共价键结构硅和锗的原子结构简化模型及晶体结构72.1.3本征半导体本征半导体——化学成分纯净的半导体。它在物理结构上呈单晶体形态。空穴——共价键中的空位。电子空穴对——由热激发而产生的自由电子和空穴对。82.1.3本征半导体空穴的移动——空穴的运动是靠相邻共价键中的价电子依次填充空穴来实现的。92.1.4杂质半导体在本征半导体中掺入某些微量元素作为杂质,可使半导体的导电性发生显著变化。掺入的杂质主要是三价或五价元素。掺入杂质的本征半导体称为杂质半导体。N型半导体——掺入五价杂质元素(如磷)的半导体。P型半导体——掺入三价杂质元素(如硼)的半导体。101.P型半导体因三价杂质原子在与硅原子形成共价键时,缺少一个价电子而在共价键中留下一个空穴。在P型半导体中空穴是多数载流子,它主要由掺杂形成;自由电子是少数载流子,由热激发形成。空穴很容易俘获电子,使杂质原子成为负离子。三价杂质因而也称为受主杂质。112.N型半导体因五价杂质原子中只有四个价电子能与周围四个半导体原子中的价电子形成共价键,而多余的一个价电子因无共价键束缚而很容易形成自由电子。在N型半导体中自由电子是多数载流子,它主要由杂质原子提供;空穴是少数载流子,由热激发形成。提供自由电子的五价杂质原子因带正电荷而成为正离子,因此五价杂质原子也称为施主杂质。12掺入杂质对本征半导体的导电性有很大的影响,一些典型的数据如下:T=300K室温下,本征硅的电子和空穴浓度:n=p=1.4×1010/cm31本征硅的原子浓度:4.96×1022/cm33以上三个浓度基本上依次相差106/cm3。2掺杂后N型半导体中的自由电子浓度:n=5×1016/cm33.杂质对半导体导电性的影响13•本征半导体、杂质半导体2.1节中的有关概念•自由电子、空穴•N型半导体、P型半导体•多数载流子、少数载流子•施主杂质、受主杂质142.2PN结的形成及特性2.2.1PN结的形成2.2.2PN结的单向导电性2.2.3PN结的反向击穿2.2.4PN结的电容效应152.2.1PN结的形成图2.2.1PN结的形成16在一块本征半导体在两侧通过扩散不同的杂质,分别形成N型半导体和P型半导体。此时将在N型半导体和P型半导体的结合面上形成如下物理过程:因浓度差空间电荷区形成内电场内电场促使少子漂移内电场阻止多子扩散最后,多子的扩散和少子的漂移达到动态平衡。对于P型半导体和N型半导体结合面,离子薄层形成的空间电荷区称为PN结。在空间电荷区,由于缺少多子,所以也称耗尽层。多子的扩散运动由杂质离子形成空间电荷区172.2.2PN结的单向导电性当外加电压使PN结中P区的电位高于N区的电位,称为加正向电压,简称正偏;反之称为加反向电压,简称反偏。(1)PN结加正向电压时PN结加正向电压时的导电情况•低电阻•大的正向扩散电流iD/mA1.00.5–0.5–1.00.501.0D/VPN结的伏安特性18iD/mA1.00.5–0.5–1.00.501.0D/VPN结的伏安特性2.2.2PN结的单向导电性当外加电压使PN结中P区的电位高于N区的电位,称为加正向电压,简称正偏;反之称为加反向电压,简称反偏。(2)PN结加反向电压时PN结加反向电压时的导电情况•高电阻•很小的反向漂移电流在一定的温度条件下,由本征激发决定的少子浓度是一定的,故少子形成的漂移电流是恒定的,基本上与所加反向电压的大小无关,这个电流也称为反向饱和电流。iD/mA1.00.5iD=–IS–0.5–1.00.501.0D/V19PN结加正向电压时,呈现低电阻,具有较大的正向扩散电流;PN结加反向电压时,呈现高电阻,具有很小...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容
