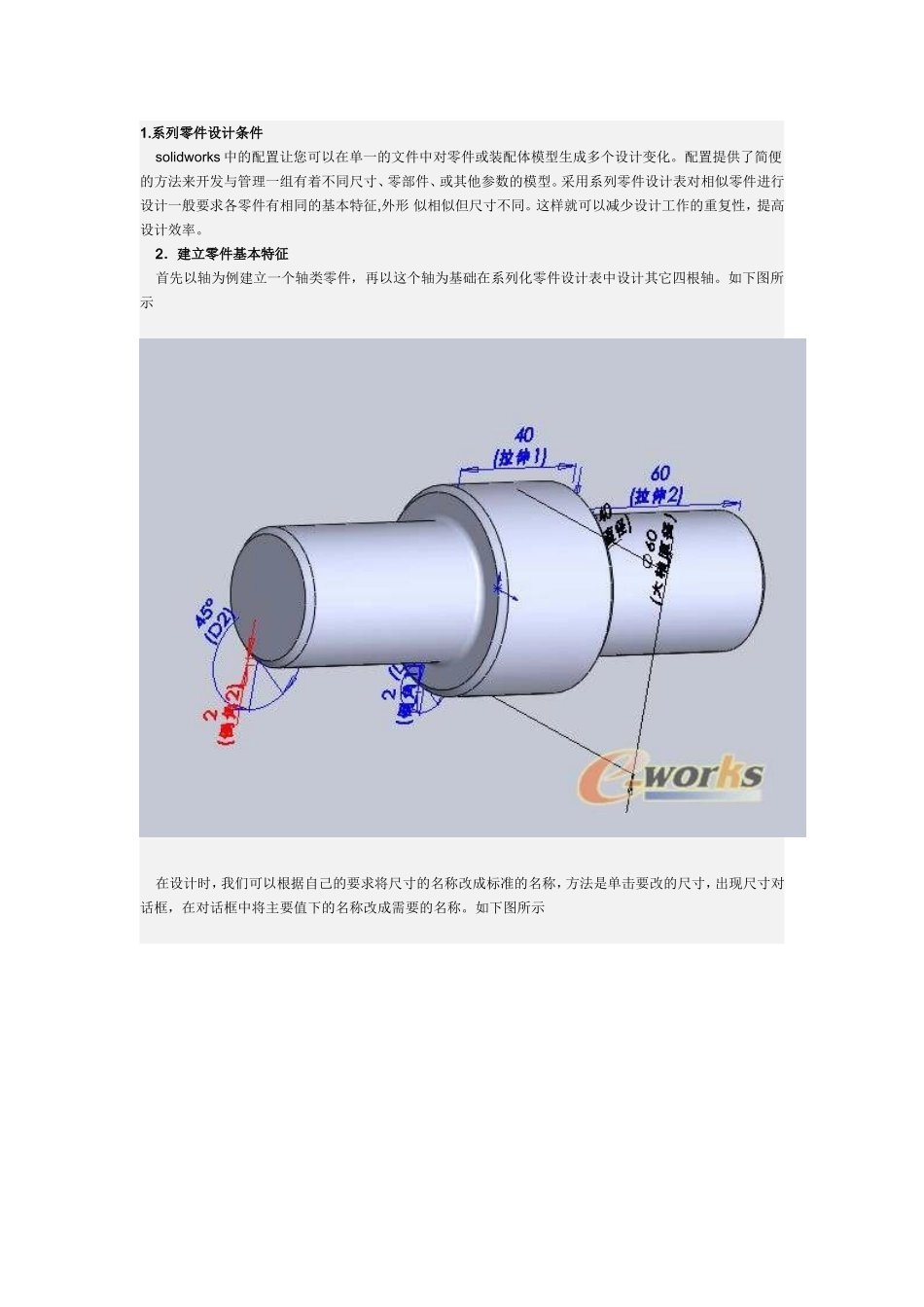

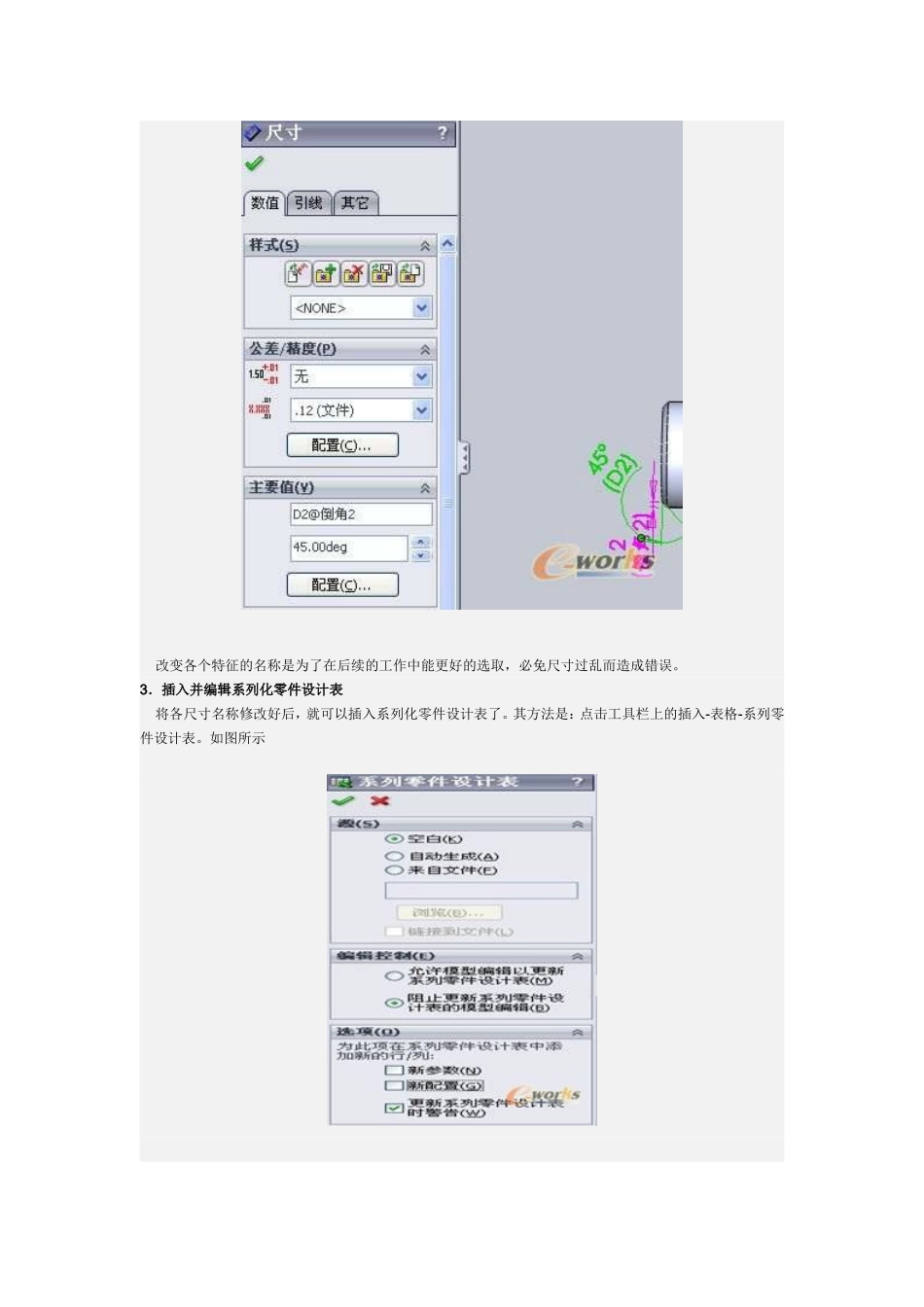

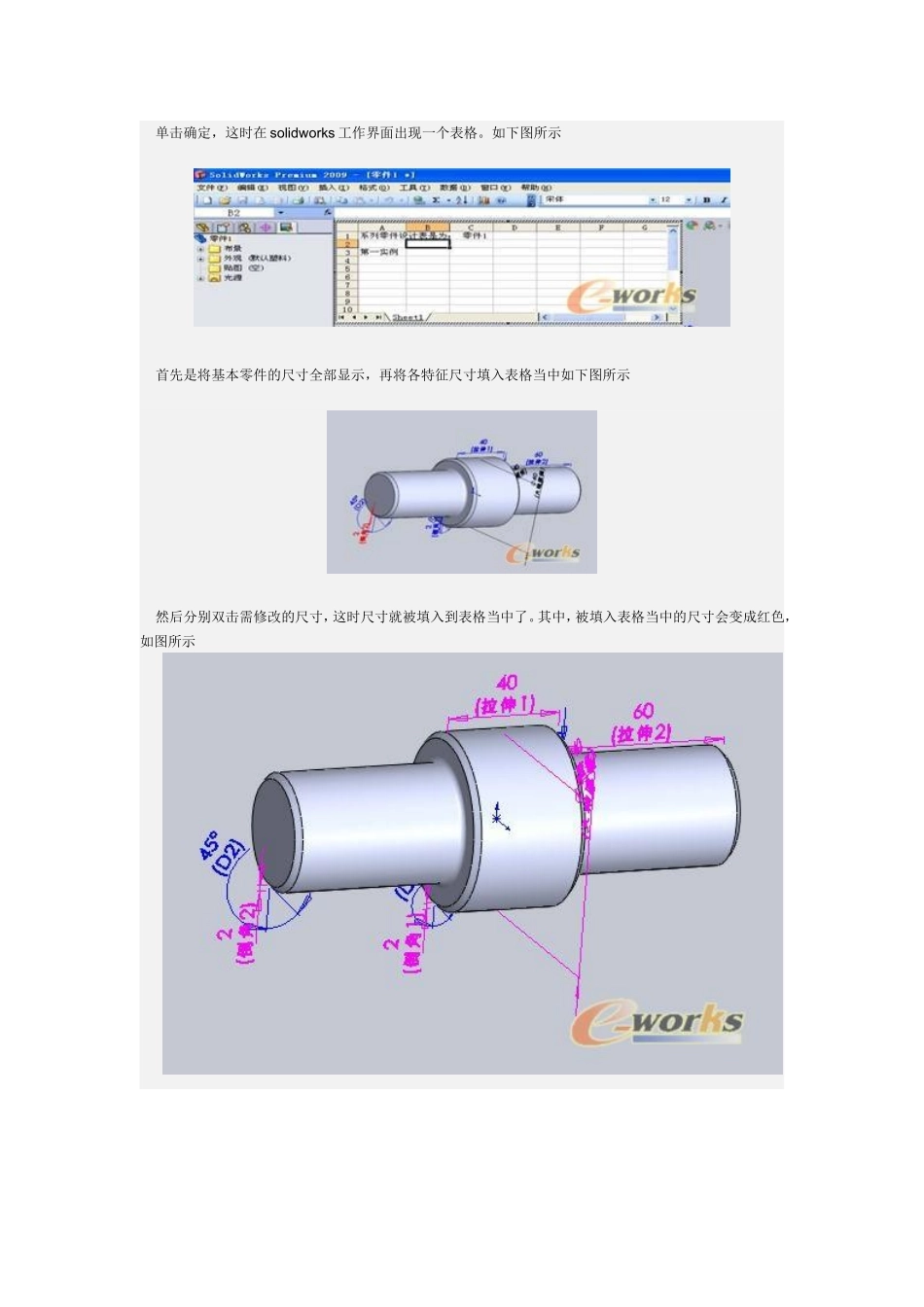

1.系列零件设计条件solidworks中的配置让您可以在单一的文件中对零件或装配体模型生成多个设计变化。配置提供了简便的方法来开发与管理一组有着不同尺寸、零部件、或其他参数的模型。采用系列零件设计表对相似零件进行设计一般要求各零件有相同的基本特征,外形似相似但尺寸不同。这样就可以减少设计工作的重复性，提高设计效率。2．建立零件基本特征首先以轴为例建立一个轴类零件，再以这个轴为基础在系列化零件设计表中设计其它四根轴。如下图所示在设计时，我们可以根据自己的要求将尺寸的名称改成标准的名称，方法是单击要改的尺寸，出现尺寸对话框，在对话框中将主要值下的名称改成需要的名称。如下图所示改变各个特征的名称是为了在后续的工作中能更好的选取，必免尺寸过乱而造成错误。3．插入并编辑系列化零件设计表将各尺寸名称修改好后，就可以插入系列化零件设计表了。其方法是：点击工具栏上的插入-表格-系列零件设计表。如图所示单击确定，这时在solidworks工作界面出现一个表格。如下图所示首先是将基本零件的尺寸全部显示，再将各特征尺寸填入表格当中如下图所示然后分别双击需修改的尺寸，这时尺寸就被填入到表格当中了。其中，被填入表格当中的尺寸会变成红色，如图所示在成功输入基本零件各尺寸后，接着就要输入其它各相似轴的尺寸参数，以第一实例输入的格式，各参数对号入座。完成并保存后零件配置栏出现系列零件图标。如下图所示完成的表格及系列零件如下图所示经过一系列的工作，系列轴的设计至此就完成了。
