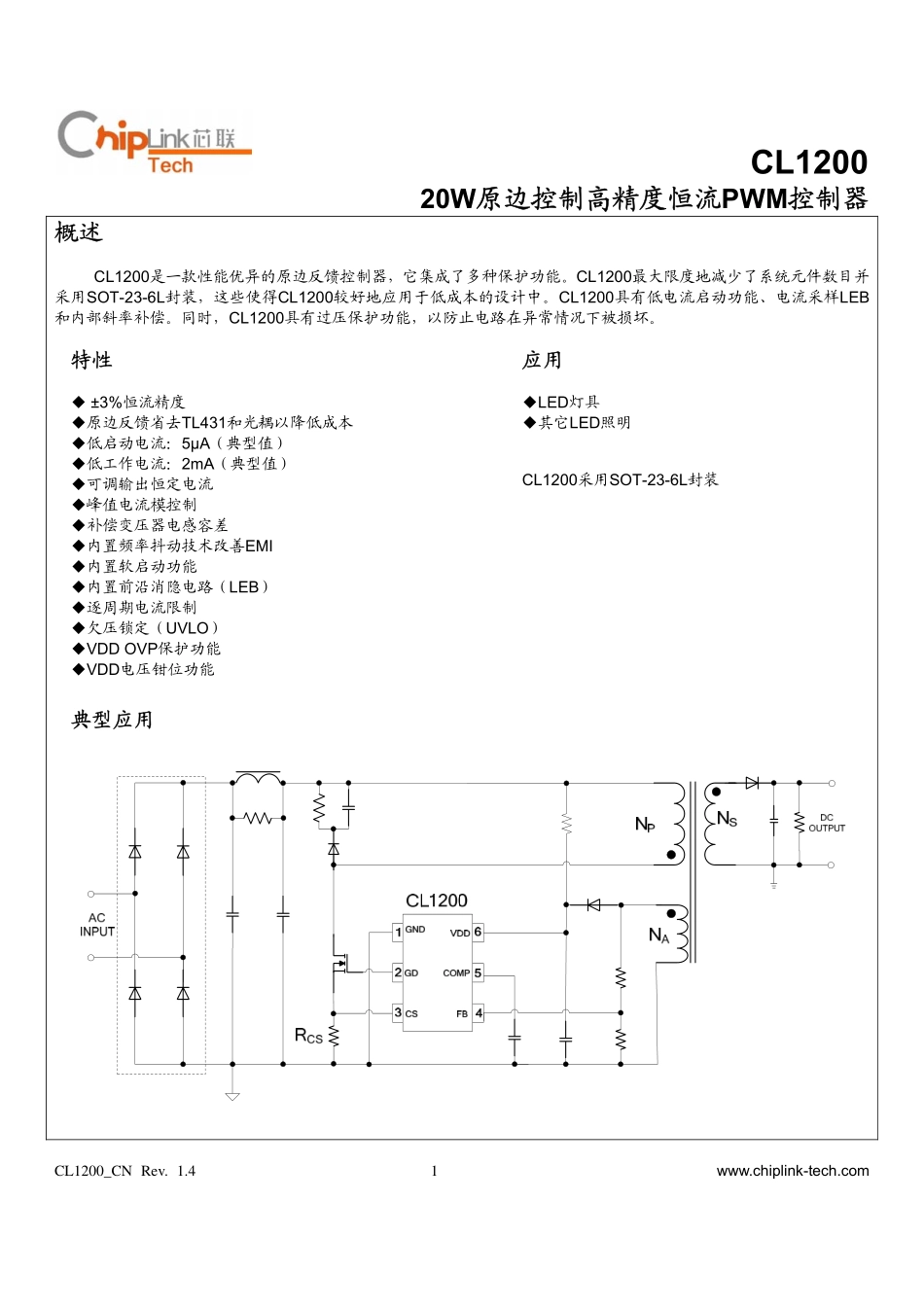

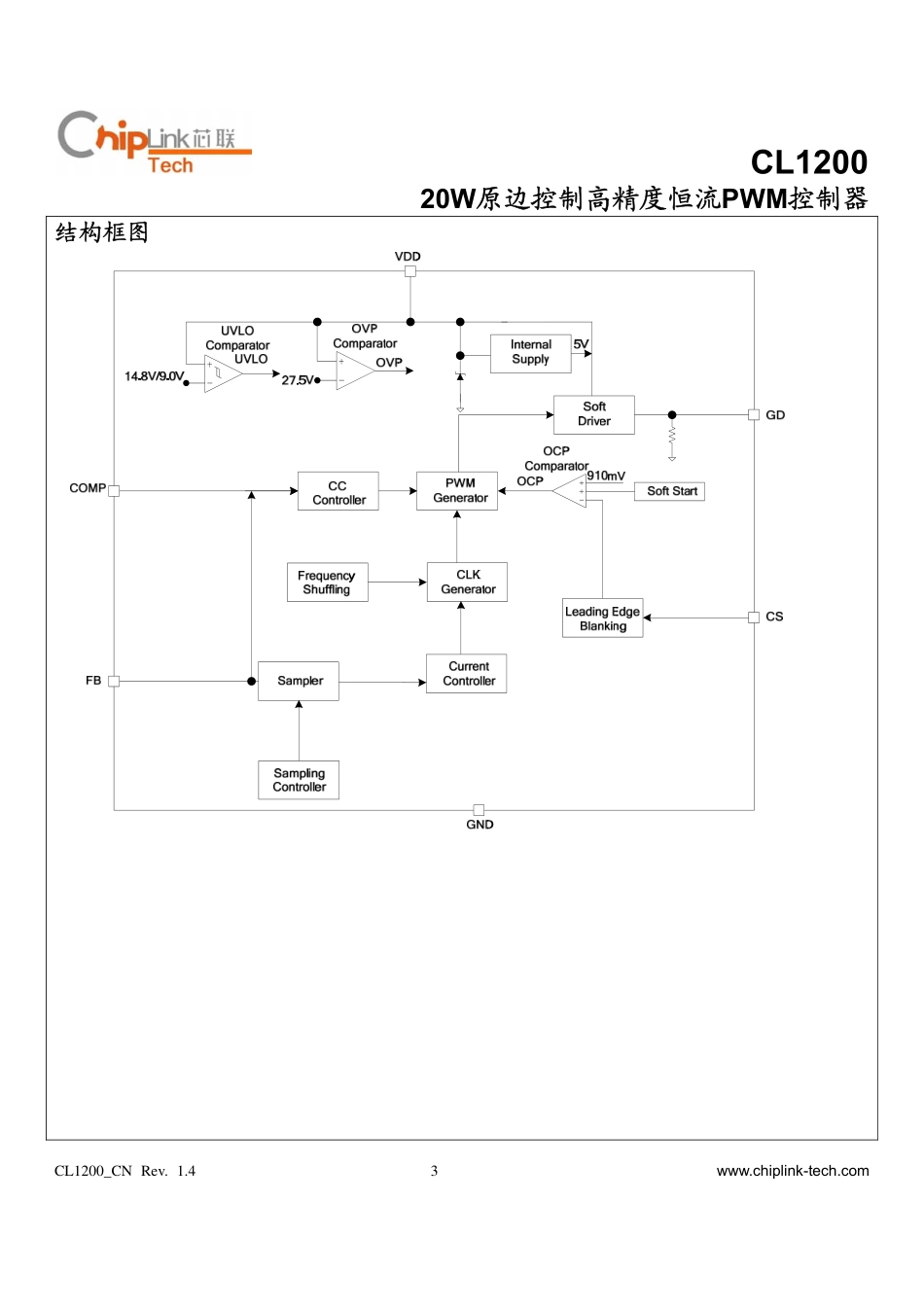

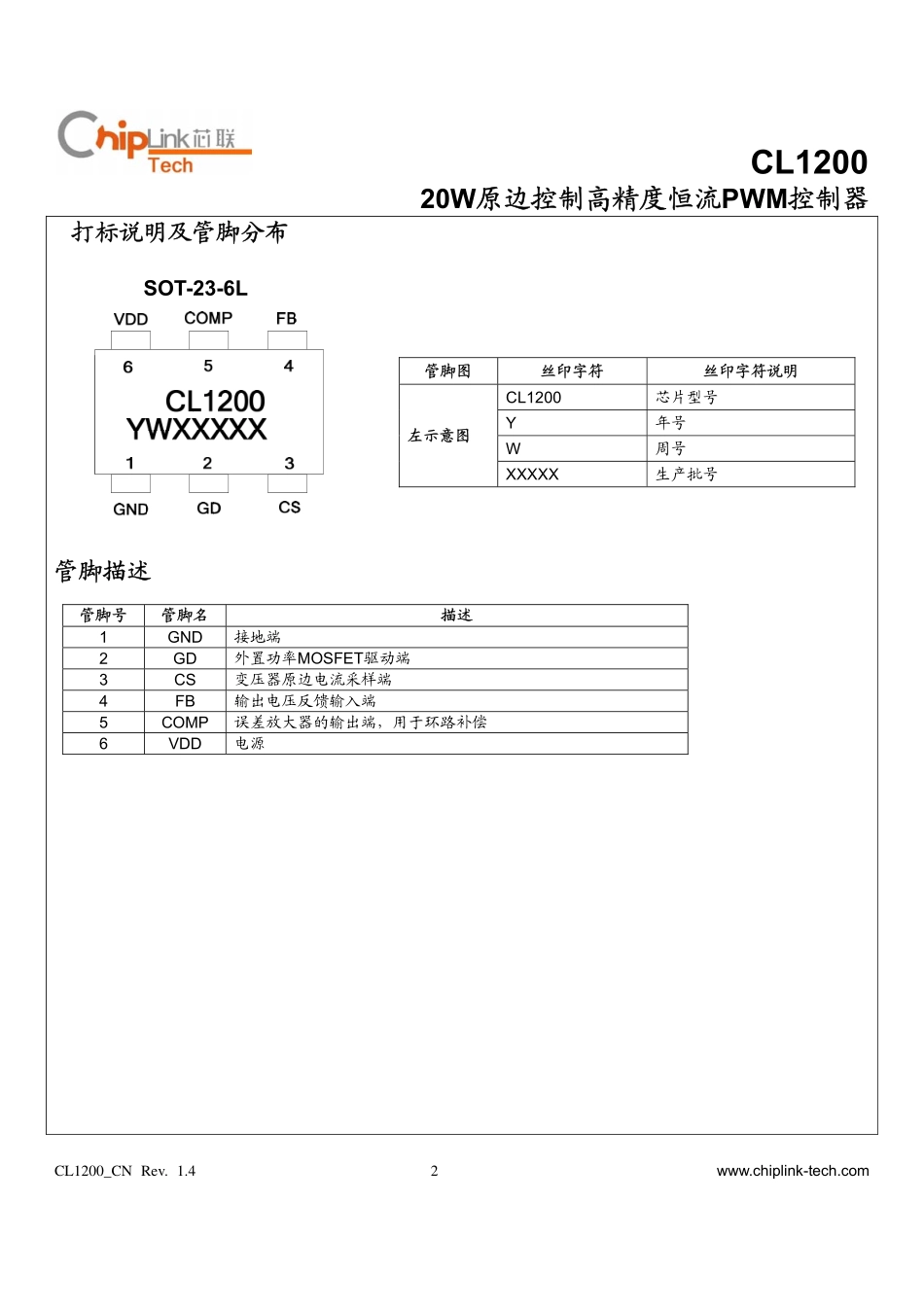

CL120020W原边控制高精度恒流PWM控制器CL1200_CNRev.1.41www.chiplink-tech.com概述CL1200是一款性能优异的原边反馈控制器，它集成了多种保护功能。CL1200最大限度地减少了系统元件数目并采用SOT-23-6L封装，这些使得CL1200较好地应用于低成本的设计中。CL1200具有低电流启动功能、电流采样LEB和内部斜率补偿。同时，CL1200具有过压保护功能，以防止电路在异常情况下被损坏。特性◆±3%恒流精度◆原边反馈省去TL431和光耦以降低成本◆低启动电流：5μA（典型值）◆低工作电流：2mA（典型值）◆可调输出恒定电流◆峰值电流模控制◆补偿变压器电感容差◆内置频率抖动技术改善EMI◆内置软启动功能◆内置前沿消隐电路（LEB）◆逐周期电流限制◆欠压锁定（UVLO）VDDOVP◆保护功能VDD◆电压钳位功能应用LED◆灯具◆其它LED照明CL1200采用SOT-23-6L封装典型应用CL120020W原边控制高精度恒流PWM控制器CL1200_CNRev.1.42www.chiplink-tech.com打标说明及管脚分布SOT-23-6L管脚图丝印字符丝印字符说明左示意图CL1200芯片型号Y年号W周号XXXXX生产批号管脚描述管脚号管脚名描述1GND接地端2GD外置功率MOSFET驱动端3CS变压器原边电流采样端4FB输出电压反馈输入端5COMP误差放大器的输出端，用于环路补偿6VDD电源CL120020W原边控制高精度恒流PWM控制器CL1200_CNRev.1.43www.chiplink-tech.com结构框图CL120020W原边控制高精度恒流PWM控制器CL1200_CNRev.1.44www.chiplink-tech.com最大额定值(注)参数范围电源电压-0.3VtoVDDCLAMP齐纳电压钳位连续电流10mACOMP脚电压-0.3Vto7VCS脚电压-0.3Vto7VFB脚电压-0.3Vto7V最小/最大工作结温TJ-40℃to125℃最小/最大存储温度Tstg-55℃to150℃焊接温度(焊锡，10秒)260℃封装耗散等级封装RθJA(/W)℃SOT-23-6L208.2注：超出“最大额定值”可能损毁器件。推荐工作范围内器件可以工作，但不保证其特性。长时间运行在最大额定条件下可能会影响器件的可靠性。CL120020W原边控制高精度恒流PWM控制器CL1200_CNRev.1.45www.chiplink-tech.com电气特性(如果没有特殊说明,环境温度=25,℃输入电压=16V)符号参数测试条件最小值典型值.最大值单位电源电压(VDD电压)IST待机电流VDD=13V520uAIOP工作电流FB=2V,CS=0V,VDD=18V23mAVUVLO(ON)进入欠压锁定电压VDD电压下降8.29.010.5VVUVLO(OFF)退出欠压锁定电压VDD电压上升13.514.816.0VVDDCLAMP电源最大工作电压IDD=10mA2728.530VVOVP过电压保护电压使VDD上升至栅极关断2627.529V电流检测输入tLEB前沿消隐时间625nsVth_OC过电流阈值880910940mVtD_OC过流动作延迟110nsZSENSE_IN输入阻抗50kΩtSS软启动时间17ms频率fNOM系统最大开关频率55kHzfSARTUPFB=0V,COMP=5V14kHzf/f△OPNote1频率抖动范围±6%栅极驱动器输出VOL输出低电平Io=20mA1VVOH输出高电平Io=20mA8VVOUT_CLAMP输出钳位电压16VtOR输出上升时间CLOAD=0.5nF650nstOF输出下降时间CLOAD=0.5nF40nsNote1:fOP为芯片实际工作频率。CL120020W原边控制高精度恒流PWM控制器CL1200_CNRev.1.46www.chiplink-tech.com使用说明CL1200是一款高集成度的原边反馈PWM控制芯片，其可有效提高低功率反激变换器的性能。原边反馈拓扑结构可简化外围电路设计。由于CL1200采用原边采样和校准，因此不需要TL431和光耦合器。在无次级反馈电路下，准确地实现恒流控制。CL1200具有频率抖动功能，其可提高系统的EMI性能。●欠压锁定CL1200采用一个欠压锁定比较器实现检测VDD脚位的电压。以保证供应电源足够运行CL1200PWM控制器和驱动功率MOSFET。欠压锁定为了在启动时电源电压出现骤降的情况下保护芯片，开启和关闭阈值分别为9V和14.8V。●软启动CL1200采用了内部软启动以尽量减少在电源启动时的部分电气过应力。软启动的时长设定为17ms。当VDD电压达到VUVLO（OFF）时，控制算法将使峰值电压阈值逐渐从几乎为零的值上升到正常设置的0.91V。而且每次重新启动都有一个软启动过程。●恒流工作CL1200芯片逐周期检测变压器原边的峰值电流，CS端连接到内部的峰值电流比较器的输入端，与内部阈值电压VTH_OC进行比较，当CS电压达到内部检测阈值时，功率管关断。LED输出电流计算公式为：××th_OCPOUTCSSVN1I=4R...
