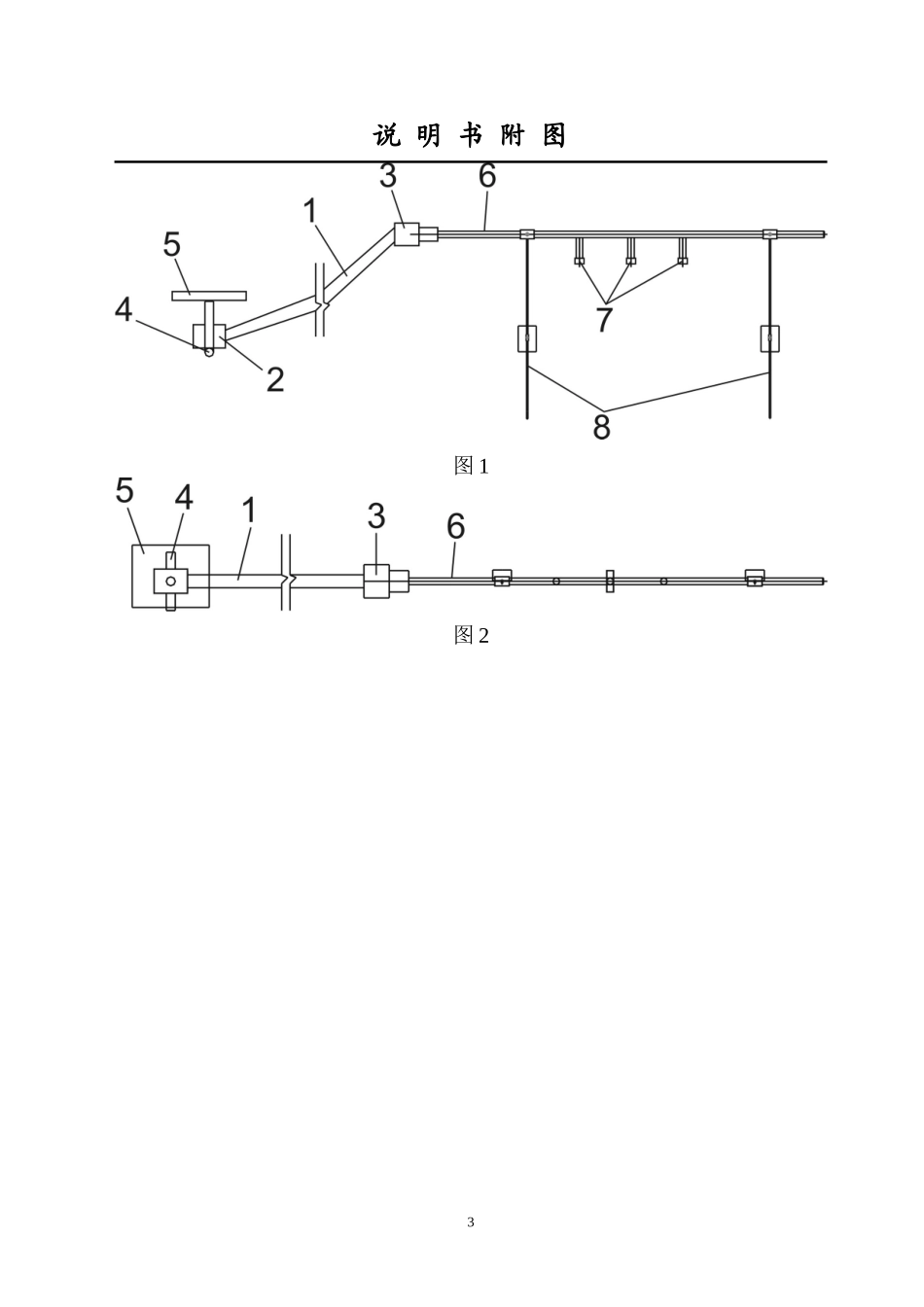

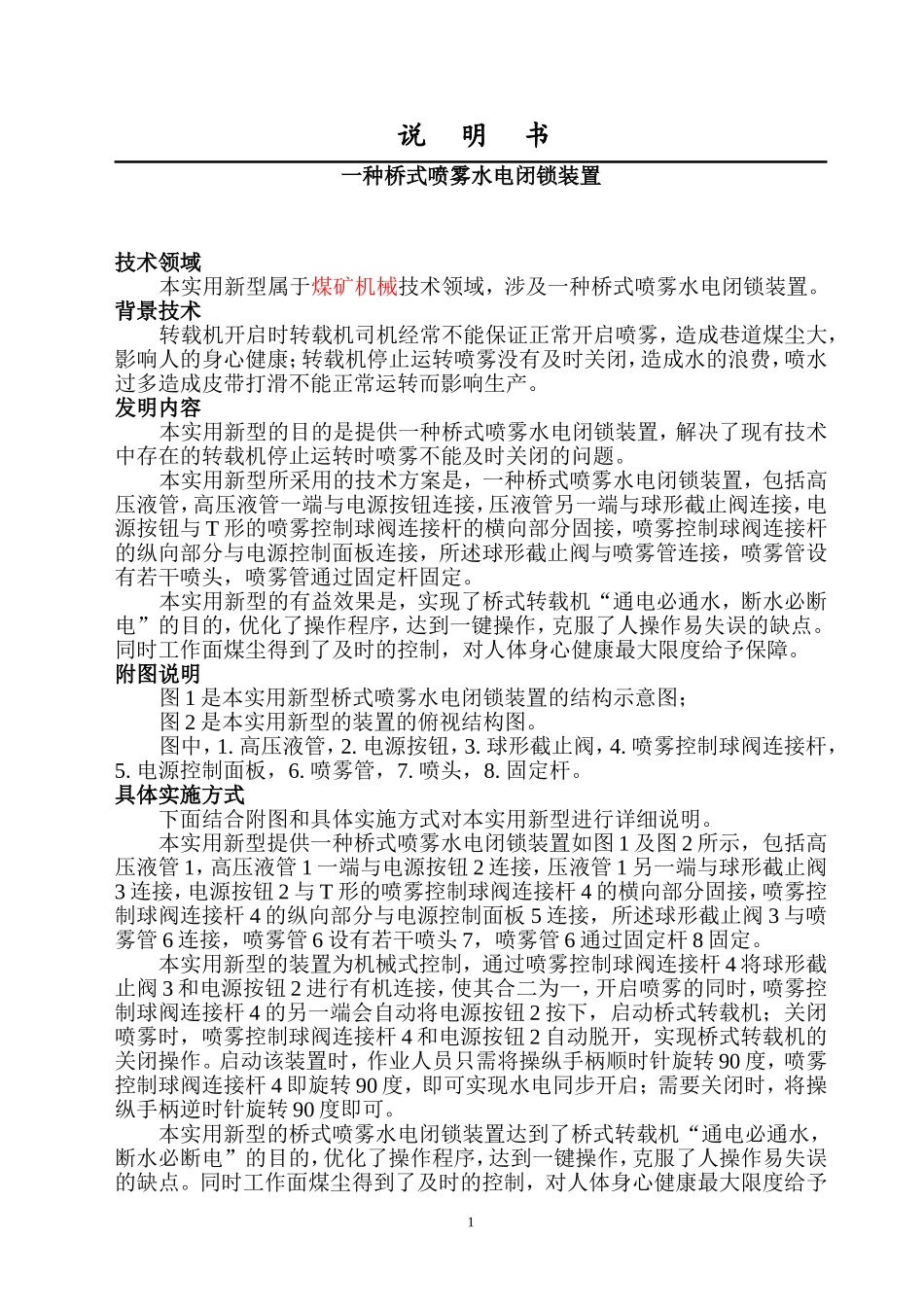

说明书一种桥式喷雾水电闭锁装置技术领域本实用新型属于煤矿机械技术领域，涉及一种桥式喷雾水电闭锁装置。背景技术转载机开启时转载机司机经常不能保证正常开启喷雾，造成巷道煤尘大，影响人的身心健康；转载机停止运转喷雾没有及时关闭，造成水的浪费，喷水过多造成皮带打滑不能正常运转而影响生产。发明内容本实用新型的目的是提供一种桥式喷雾水电闭锁装置，解决了现有技术中存在的转载机停止运转时喷雾不能及时关闭的问题。本实用新型所采用的技术方案是，一种桥式喷雾水电闭锁装置，包括高压液管，高压液管一端与电源按钮连接，压液管另一端与球形截止阀连接，电源按钮与T形的喷雾控制球阀连接杆的横向部分固接，喷雾控制球阀连接杆的纵向部分与电源控制面板连接，所述球形截止阀与喷雾管连接，喷雾管设有若干喷头，喷雾管通过固定杆固定。本实用新型的有益效果是，实现了桥式转载机“通电必通水，断水必断电”的目的，优化了操作程序，达到一键操作，克服了人操作易失误的缺点。同时工作面煤尘得到了及时的控制，对人体身心健康最大限度给予保障。附图说明图1是本实用新型桥式喷雾水电闭锁装置的结构示意图；图2是本实用新型的装置的俯视结构图。图中，1.高压液管，2.电源按钮，3.球形截止阀，4.喷雾控制球阀连接杆，5.电源控制面板，6.喷雾管，7.喷头，8.固定杆。具体实施方式下面结合附图和具体实施方式对本实用新型进行详细说明。本实用新型提供一种桥式喷雾水电闭锁装置如图1及图2所示，包括高压液管1，高压液管1一端与电源按钮2连接，压液管1另一端与球形截止阀3连接，电源按钮2与T形的喷雾控制球阀连接杆4的横向部分固接，喷雾控制球阀连接杆4的纵向部分与电源控制面板5连接，所述球形截止阀3与喷雾管6连接，喷雾管6设有若干喷头7，喷雾管6通过固定杆8固定。本实用新型的装置为机械式控制，通过喷雾控制球阀连接杆4将球形截止阀3和电源按钮2进行有机连接，使其合二为一，开启喷雾的同时，喷雾控制球阀连接杆4的另一端会自动将电源按钮2按下，启动桥式转载机；关闭喷雾时，喷雾控制球阀连接杆4和电源按钮2自动脱开，实现桥式转载机的关闭操作。启动该装置时，作业人员只需将操纵手柄顺时针旋转90度，喷雾控制球阀连接杆4即旋转90度，即可实现水电同步开启；需要关闭时，将操纵手柄逆时针旋转90度即可。本实用新型的桥式喷雾水电闭锁装置达到了桥式转载机“通电必通水，断水必断电”的目的，优化了操作程序，达到一键操作，克服了人操作易失误的缺点。同时工作面煤尘得到了及时的控制，对人体身心健康最大限度给予1保障。2说明书附图图1图23权利要求书1、一种桥式喷雾水电闭锁装置，其特征在于：包括高压液管（1），高压液管（1）一端与电源按钮（2）连接，压液管（1）另一端与球形截止阀（3）连接，电源按钮（2）与T形的喷雾控制球阀连接杆（4）的横向部分固接，喷雾控制球阀连接杆（4）的纵向部分与电源控制面板（5）连接，所述球形截止阀（3）与喷雾管（6）连接，喷雾管（6）设有若干喷头（7），喷雾管（6）通过固定杆（8）固定。4摘要附图5说明书摘要本实用新型公开了一种桥式喷雾水电闭锁装置，包括高压液管，高压液管一端与电源按钮连接，压液管另一端与球形截止阀连接，电源按钮与T形的喷雾控制球阀连接杆的横向部分固接，喷雾控制球阀连接杆的纵向部分与电源控制面板连接，所述球形截止阀与喷雾管连接，喷雾管设有若干喷头，喷雾管通过固定杆固定。实现了桥式转载机“通电必通水，断水必断电”的目的，优化了操作程序，达到一键操作，克服了人操作易失误的缺点。同时工作面煤尘得到了及时的控制，对人体身心健康最大限度给予保障。解决了现有技术中存在的转载机停止运转时喷雾不能及时关闭的问题。6
