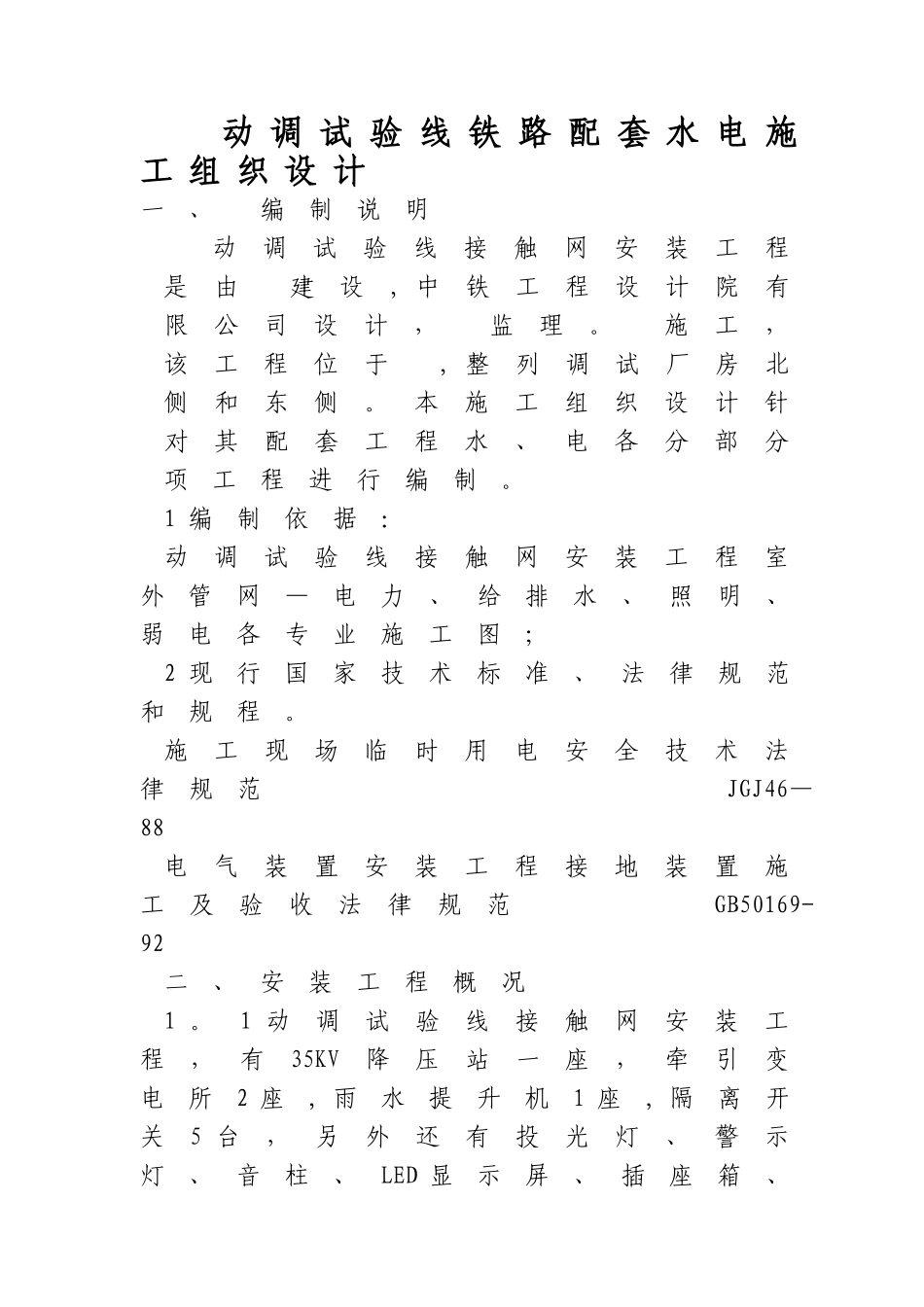

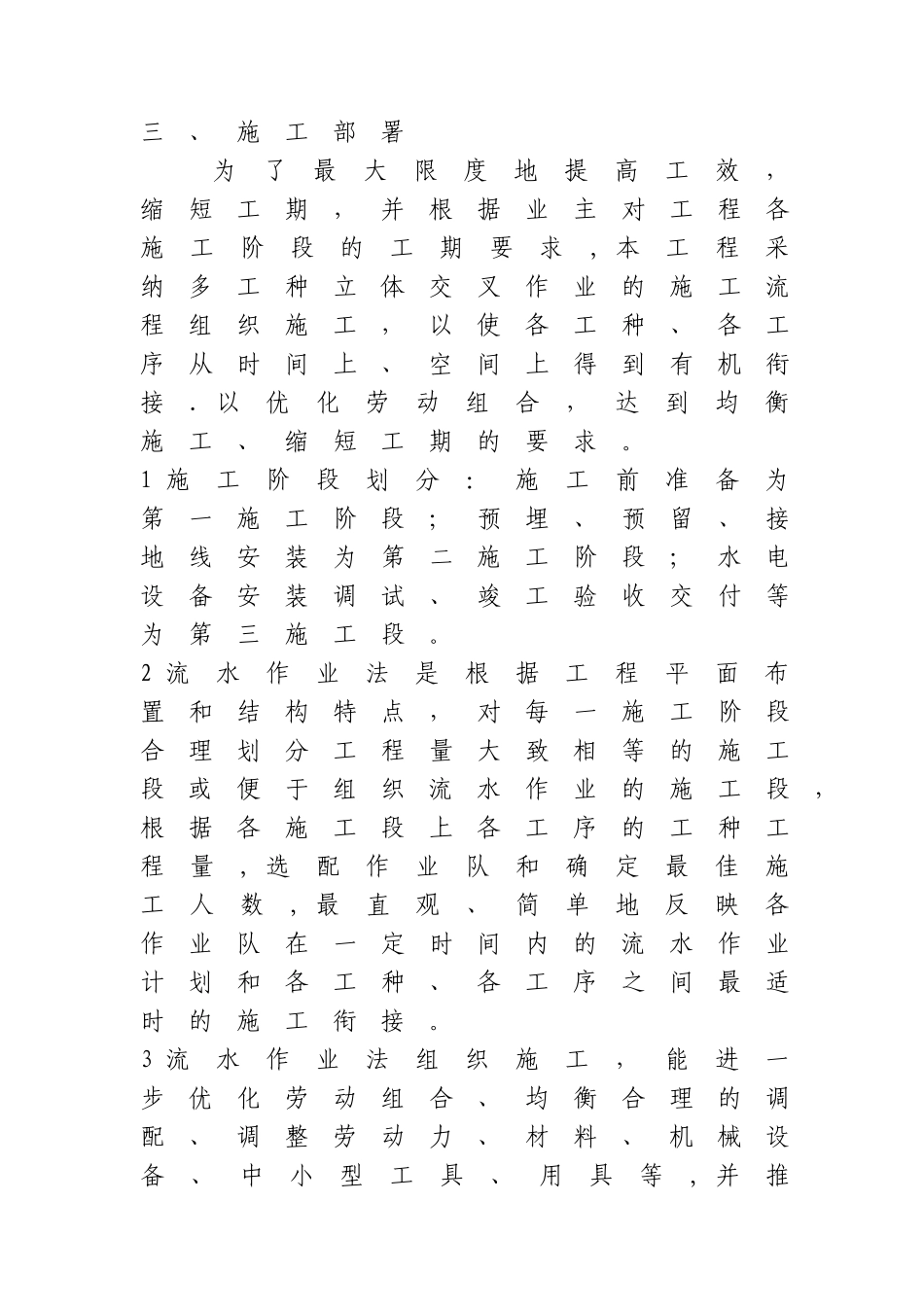

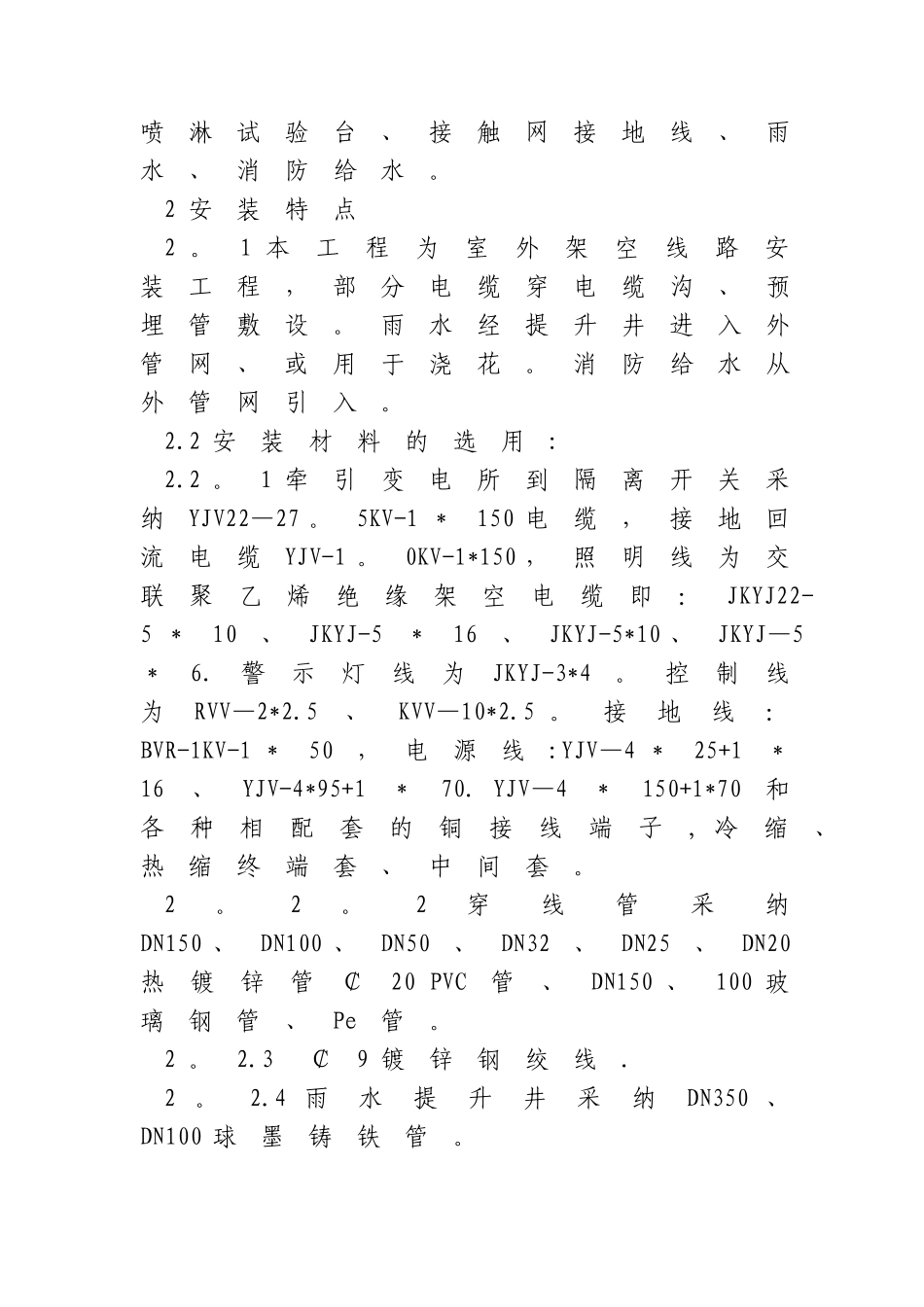

动 调 试 验 线 铁 路 配 套 水 电 施工 组 织 设 计一、编制说明动调试验线接触网安装工程是由 建设, 中铁工程设计院有限公司设计， 监理。 施工，该工程位于 , 整列调试厂房北侧和东侧。本施工组织设计针对其配套工程水、电各分部分项工程进行编制。1 编制依据：动调试验线接触网安装工程室外管网—电力、给排水、照明、弱电各专业施工图；2 现行国家技术标准、法律规范和规程。施工现场临时用电安全技术法律规范 JGJ46—88电气装置安装工程接地装置施工及验收法律规范 GB50169-92二、安装工程概况1 。1 动调试验线接触网安装工程，有35KV 降压站一座，牵引变电所2 座, 雨水提升机1 座, 隔离开关5 台，另外还有投光灯、警示灯、音柱、LED 显示屏、插座箱、喷淋试验台、接触网接地线、雨水、消防给水。2 安装特点2 。1 本工程为室外架空线路安装工程，部分电缆穿电缆沟、预埋管敷设。雨水经提升井进入外管网、或用于浇花。消防给水从外管网引入。2.2 安装材料的选用:2.2 。1 牵引变电所到隔离开关采纳YJV22—27 。5KV-1 ＊150 电缆，接地回流电缆YJV-1 。0KV-1*150 ，照明线为交联聚乙烯绝缘架空电缆即：JKYJ22-5 ＊10、JKYJ-5＊16、JKYJ-5*10 、JKYJ—5＊6.警示灯线为JKYJ-3*4。控制线为RVV—2*2.5、KVV—10*2.5 。接地线：BVR-1KV-1 ＊50，电源线:YJV—4 ＊25+1＊16、YJV-4*95+1＊70. YJV—4＊150+1*70和各种相配套的铜接线端子, 冷缩、热缩终端套、中间套。2。2。2穿线管采纳DN150 、DN100 、DN50、DN32、DN25、DN20热镀锌管￠20 PVC管、DN150 、100 玻璃钢管、Pe管。2 。2.3 ￠9 镀锌钢绞线.2 。2.4 雨水提升井采纳DN350 、 DN100 球墨铸铁管。三、施工部署为了最大限度地提高工效，缩短工期，并根据业主对工程各施工阶段的工期要求, 本工程采纳多工种立体交叉作业的施工流程组织施工，以使各工种、各工序从时间上、空间上得到有机衔接. 以优化劳动组合，达到均衡施工、缩短工期的要求。1 施工阶段划分：施工前准备为第一施工阶段；预埋、预留、接地线安装为第二施工阶段；水电设备安装调试、竣工验收交付等为第三施工段。2 流水作业法是根据工程平面布置和结构特点，对每一施工阶段合理划分工程量大致相等的施工段或便于组织流水作业的施工段，根据各施工段上各工序的工种工程量, 选配作业队和确定最佳施工人数, 最直观、简单地反映各作业队在一定时间内的流水作业...
