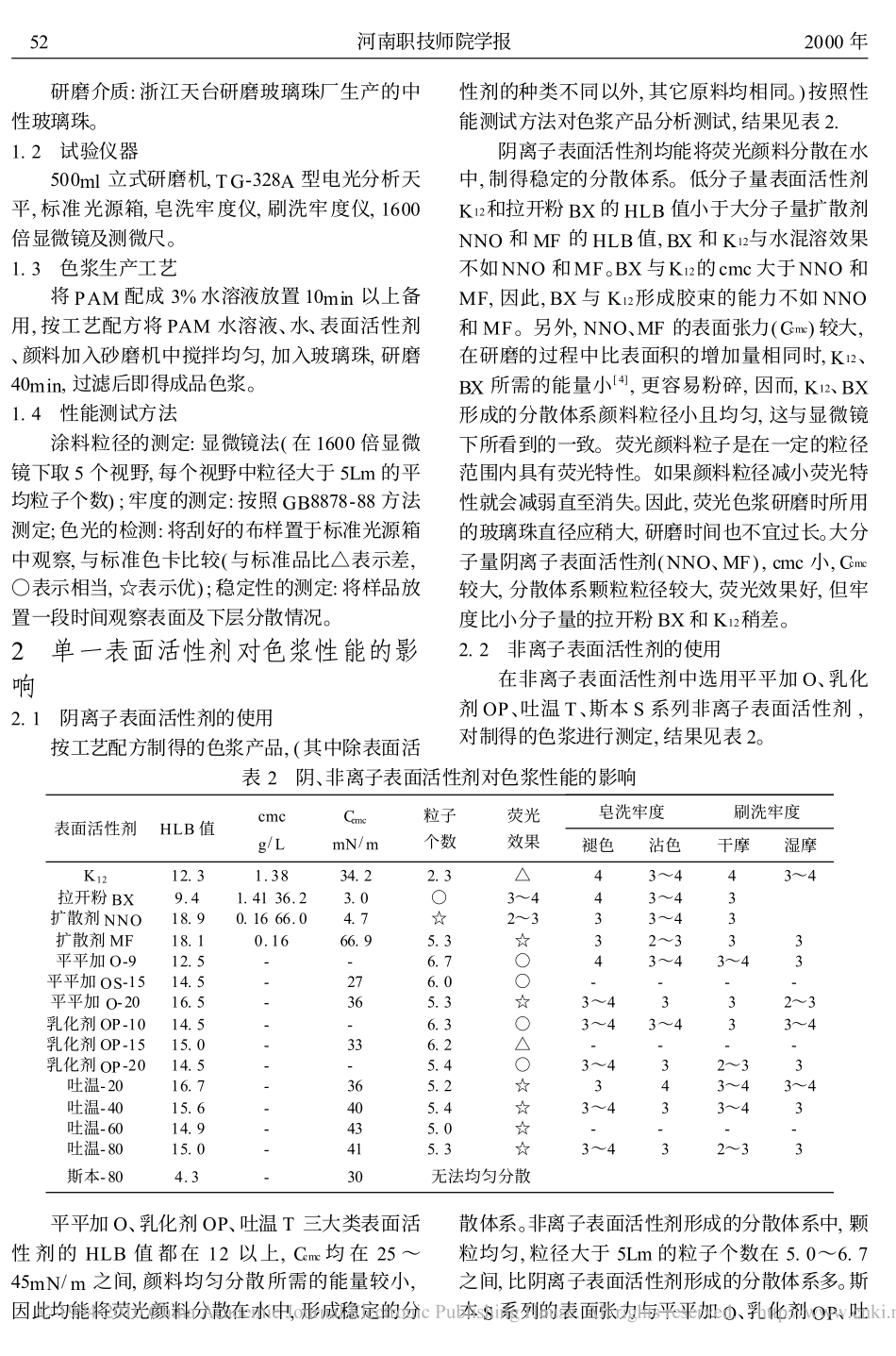

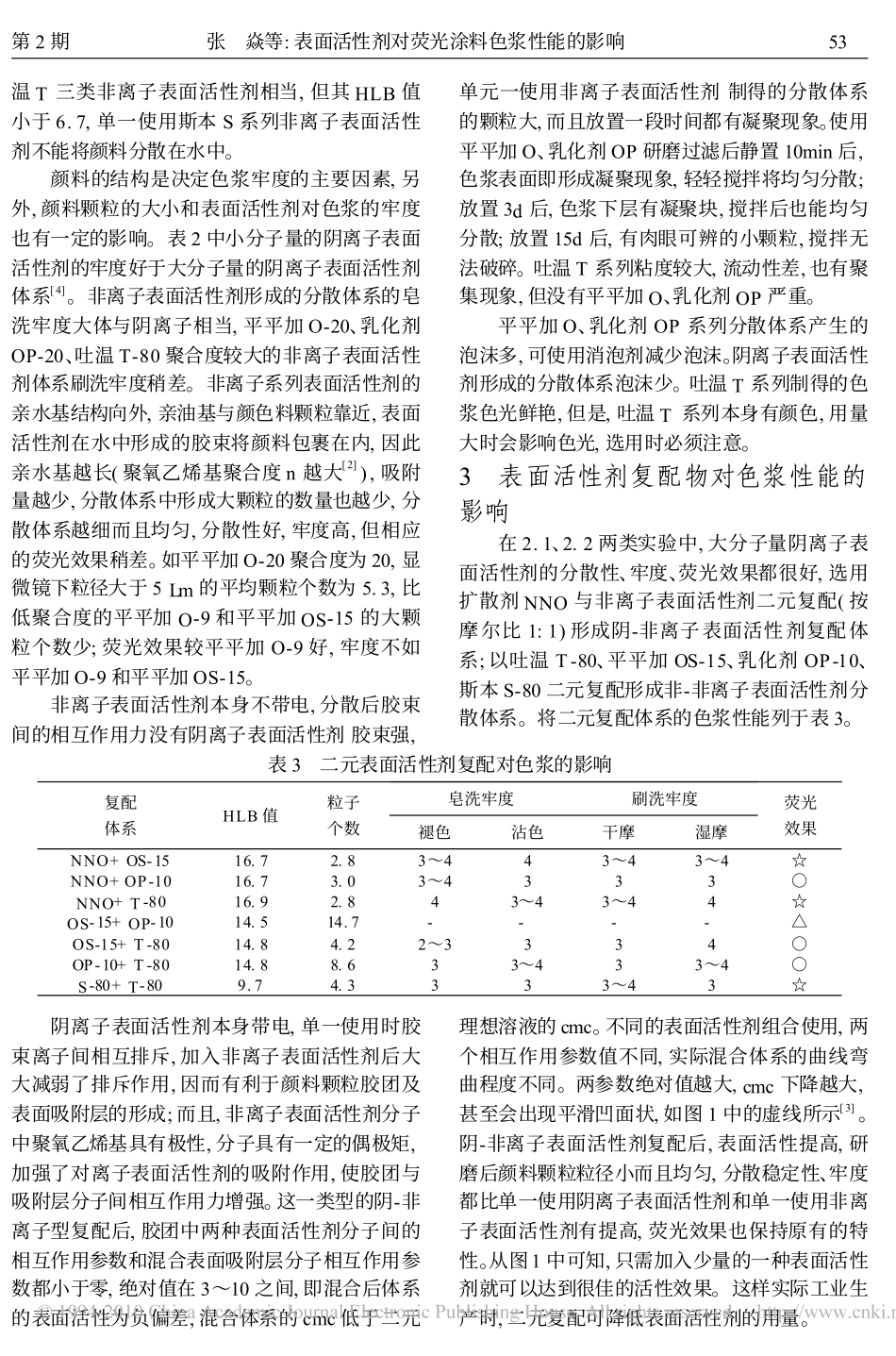

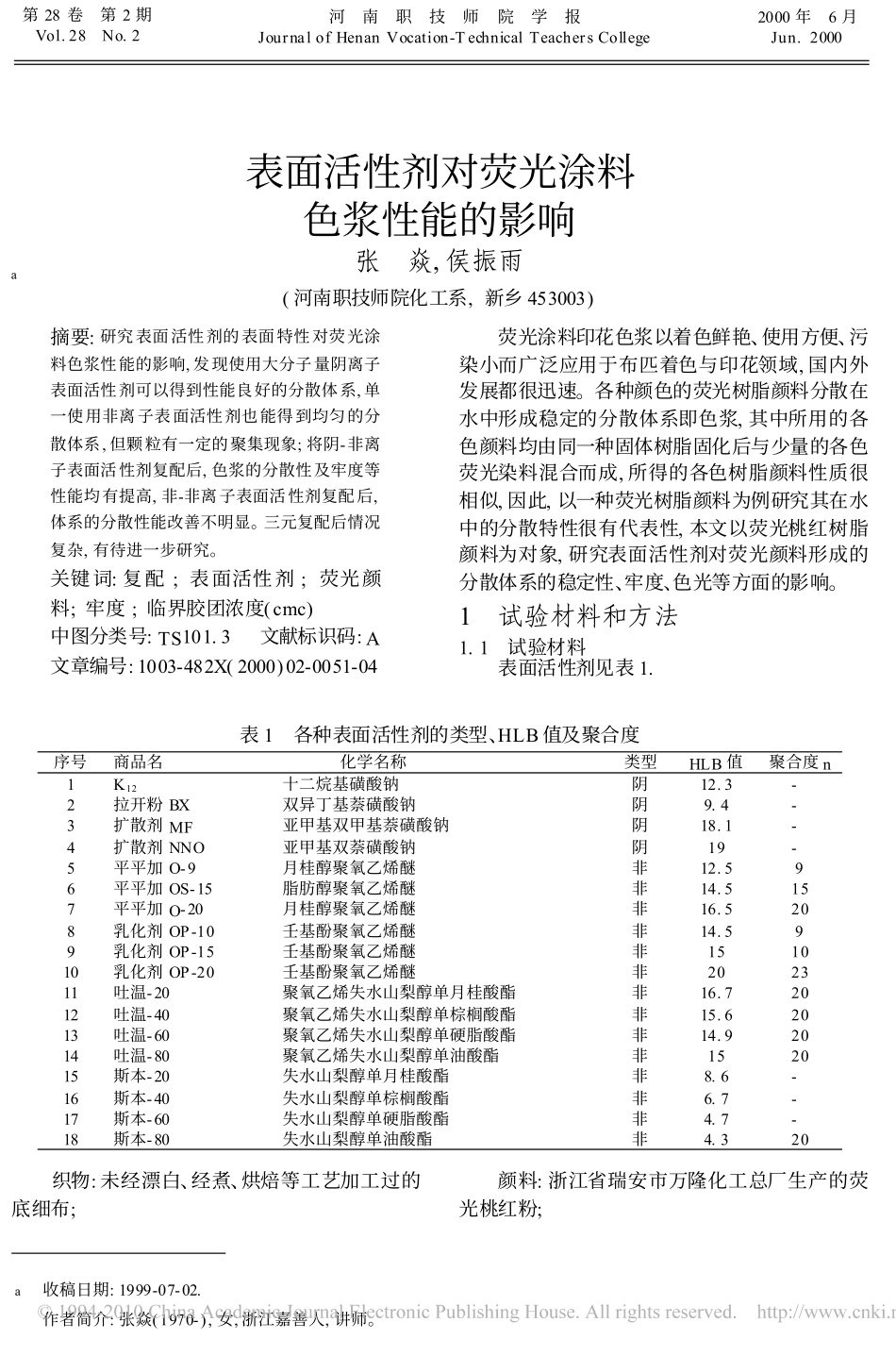

第28卷第2期Vol.28No.2河南职技师院学报JournalofHenanVocation-TechnicalTeachersCollege2000年6月Jun.2000表面活性剂对荧光涂料色浆性能的影响a张焱,侯振雨(河南职技师院化工系,新乡453003)摘要:研究表面活性剂的表面特性对荧光涂料色浆性能的影响,发现使用大分子量阴离子表面活性剂可以得到性能良好的分散体系,单一使用非离子表面活性剂也能得到均匀的分散体系,但颗粒有一定的聚集现象;将阴-非离子表面活性剂复配后,色浆的分散性及牢度等性能均有提高,非-非离子表面活性剂复配后,体系的分散性能改善不明显。三元复配后情况复杂,有待进一步研究。关键词:复配;表面活性剂;荧光颜料;牢度;临界胶团浓度(cmc)中图分类号:TS101.3文献标识码:A文章编号:1003-482X(2000)02-0051-04荧光涂料印花色浆以着色鲜艳、使用方便、污染小而广泛应用于布匹着色与印花领域,国内外发展都很迅速。各种颜色的荧光树脂颜料分散在水中形成稳定的分散体系即色浆,其中所用的各色颜料均由同一种固体树脂固化后与少量的各色荧光染料混合而成,所得的各色树脂颜料性质很相似,因此,以一种荧光树脂颜料为例研究其在水中的分散特性很有代表性,本文以荧光桃红树脂颜料为对象,研究表面活性剂对荧光颜料形成的分散体系的稳定性、牢度、色光等方面的影响。1试验材料和方法1.1试验材料表面活性剂见表1.表1各种表面活性剂的类型、HLB值及聚合度序号商品名化学名称类型HLB值聚合度n1K12十二烷基磺酸钠阴12.3-2拉开粉BX双异丁基萘磺酸钠阴9.4-3扩散剂MF亚甲基双甲基萘磺酸钠阴18.1-4扩散剂NNO亚甲基双萘磺酸钠阴19-5平平加O-9月桂醇聚氧乙烯醚非12.596平平加OS-15脂肪醇聚氧乙烯醚非14.5157平平加O-20月桂醇聚氧乙烯醚非16.5208乳化剂OP-10壬基酚聚氧乙烯醚非14.599乳化剂OP-15壬基酚聚氧乙烯醚非151010乳化剂OP-20壬基酚聚氧乙烯醚非202311吐温-20聚氧乙烯失水山梨醇单月桂酸酯非16.72012吐温-40聚氧乙烯失水山梨醇单棕榈酸酯非15.62013吐温-60聚氧乙烯失水山梨醇单硬脂酸酯非14.92014吐温-80聚氧乙烯失水山梨醇单油酸酯非152015斯本-20失水山梨醇单月桂酸酯非8.6-16斯本-40失水山梨醇单棕榈酸酯非6.7-17斯本-60失水山梨醇单硬脂酸酯非4.7-18斯本-80失水山梨醇单油酸酯非4.320织物:未经漂白、经煮、烘焙等工艺加工过的底细布;颜料:浙江省瑞安市万隆化工总厂生产的荧光桃红粉;a收稿日期:1999-07-02.作者简介:张焱(1970-),女,浙江嘉善人,讲师。研磨介质:浙江天台研磨玻璃珠厂生产的中性玻璃珠。1.2试验仪器500ml立式研磨机,TG-328A型电光分析天平,标准光源箱,皂洗牢度仪,刷洗牢度仪,1600倍显微镜及测微尺。1.3色浆生产工艺将PAM配成3%水溶液放置10min以上备用,按工艺配方将PAM水溶液、水、表面活性剂、颜料加入砂磨机中搅拌均匀,加入玻璃珠,研磨40min,过滤后即得成品色浆。1.4性能测试方法涂料粒径的测定:显微镜法(在1600倍显微镜下取5个视野,每个视野中粒径大于5Lm的平均粒子个数);牢度的测定:按照GB8878-88方法测定;色光的检测:将刮好的布样置于标准光源箱中观察,与标准色卡比较(与标准品比△表示差,○表示相当,☆表示优);稳定性的测定:将样品放置一段时间观察表面及下层分散情况。2单一表面活性剂对色浆性能的影响2.1阴离子表面活性剂的使用按工艺配方制得的色浆产品,(其中除表面活性剂的种类不同以外,其它原料均相同。)按照性能测试方法对色浆产品分析测试,结果见表2.阴离子表面活性剂均能将荧光颜料分散在水中,制得稳定的分散体系。低分子量表面活性剂K12和拉开粉BX的HLB值小于大分子量扩散剂NNO和MF的HLB值,BX和K12与水混溶效果不如NNO和MF。BX与K12的cmc大于NNO和MF,因此,BX与K12形成胶束的能力不如NNO和MF。另外,NNO、MF的表面张力(Ccmc)较大,在研磨的过程中比表面积的增加量相同时,K12、BX所需的能量小[4],更容易粉碎,因而,K12、BX形成的分散体系颜料粒径小且均匀,这与显微镜下所看到的一致。荧光颜料粒子是在一定的粒径范围内具有荧光特性。如果颜料粒径减小荧光特性就会减弱直至消失。因此,荧光色浆研磨时所用的玻璃珠直径应稍大,研磨时间也不宜过长。大分子量阴离子表面活性剂(NNO、MF),cmc小,Ccmc较大,分散体...
