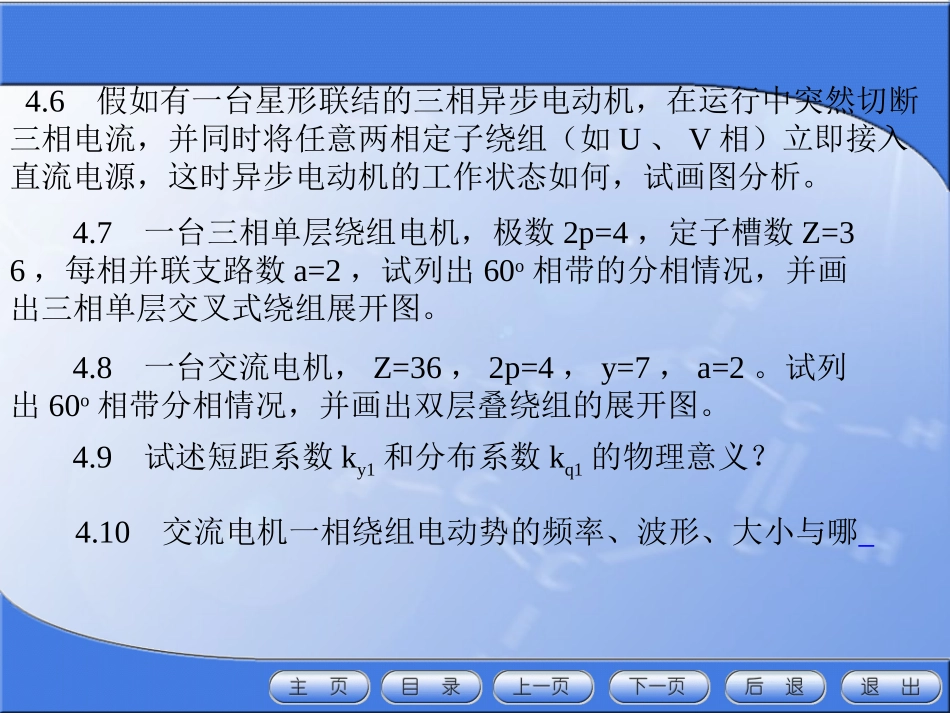

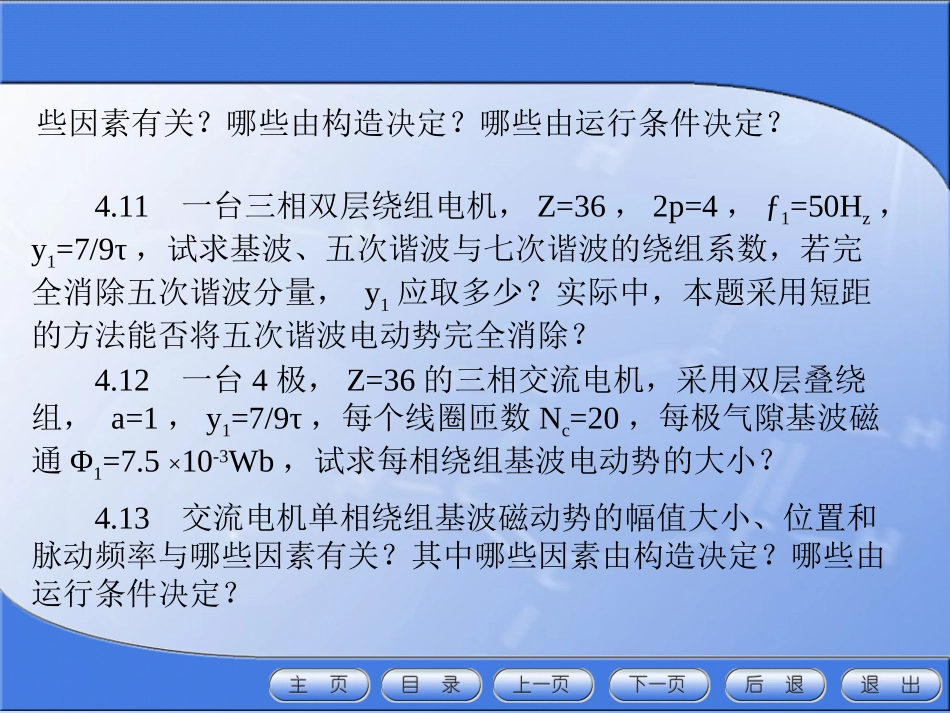

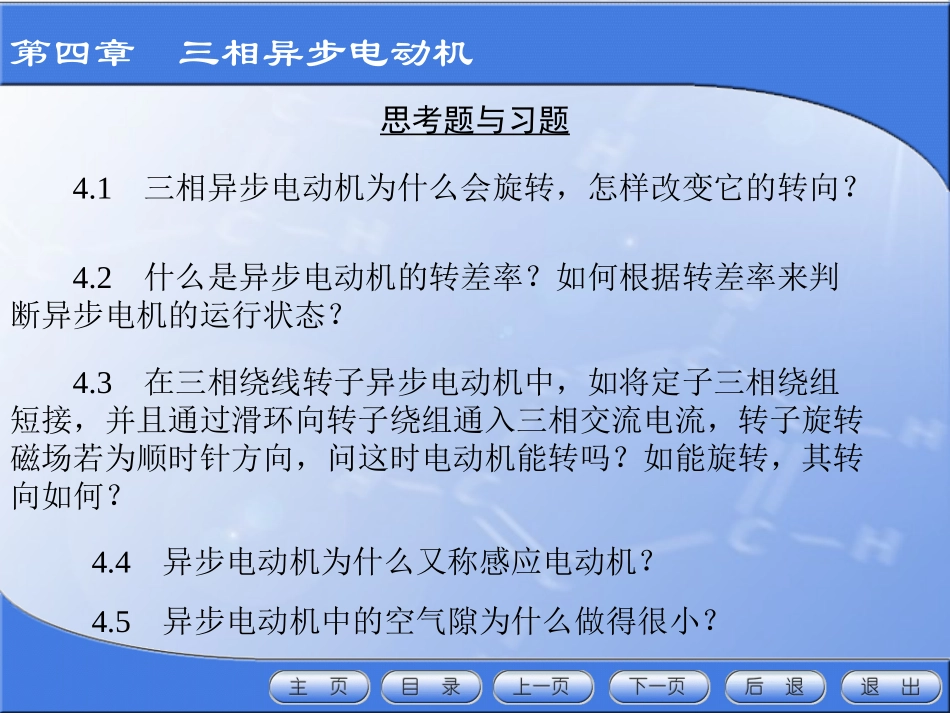

第四章三相异步电动机思考题与习题4.1三相异步电动机为什么会旋转，怎样改变它的转向？4.2什么是异步电动机的转差率？如何根据转差率来判断异步电机的运行状态？4.3在三相绕线转子异步电动机中，如将定子三相绕组短接，并且通过滑环向转子绕组通入三相交流电流，转子旋转磁场若为顺时针方向，问这时电动机能转吗？如能旋转，其转向如何？4.4异步电动机为什么又称感应电动机？4.5异步电动机中的空气隙为什么做得很小？4.6假如有一台星形联结的三相异步电动机，在运行中突然切断三相电流，并同时将任意两相定子绕组（如U、V相）立即接入直流电源，这时异步电动机的工作状态如何，试画图分析。4.7一台三相单层绕组电机，极数2p=4，定子槽数Z=36，每相并联支路数a=2，试列出60o相带的分相情况，并画出三相单层交叉式绕组展开图。4.8一台交流电机，Z=36，2p=4，y=7，a=2。试列出60o相带分相情况，并画出双层叠绕组的展开图。4.9试述短距系数ky1和分布系数kq1的物理意义？4.10交流电机一相绕组电动势的频率、波形、大小与哪些因素有关？哪些由构造决定？哪些由运行条件决定？4.11一台三相双层绕组电机，Z=36，2p=4，ƒ1=50Hz，y1=7/9τ，试求基波、五次谐波与七次谐波的绕组系数，若完全消除五次谐波分量，y1应取多少？实际中，本题采用短距的方法能否将五次谐波电动势完全消除？4.12一台4极，Z=36的三相交流电机，采用双层叠绕组，a=1，y1=7/9τ，每个线圈匝数Nc=20，每极气隙基波磁通Φ1=7.5×10-3Wb，试求每相绕组基波电动势的大小？4.13交流电机单相绕组基波磁动势的幅值大小、位置和脉动频率与哪些因素有关？其中哪些因素由构造决定？哪些由运行条件决定？4.14交流电机三相绕组合成基波圆形旋转磁场的幅值、空间位置、转速和转向各与哪些因素有关？其中哪些因素由构造决定？哪些由运行条件决定？4.15一台50Hz交流电机，通入60Hz的三相对称交流电流，设电流的大小不变，问此时基波合成磁动势的幅值大小、转速和转向如何变化？4.16三相绕组中通入三相负序电流时，与通入幅值相同的三相正序电流时相比较，磁动势有何不同。若通入三相同相位的交流电流时又如何？第四章三相异步电动机4.17若在两相对称绕组中（两相绕组匝数相同，在空间相隔90o电角度），通入对称的两相电流，试证明两相的合成磁动势为旋转磁动势。tIt，Iiivucos2sin24.18一台三相交流电机，2p=6，Z=36，定子双层叠绕组，y=5/6τ，每相串联匝数N=72，当通入50Hz三相对称电流，每相电流I=20A时，试计算三相基波合成磁动势的幅值和转速。4.19异步电动机在起动及空载运行时，为什么功率因数较低？当满载运行时，功率因数为什么会较高？4.20当异步电动机运行时，设外加电源的频率为ƒ1，电机运行时的转差率为s，问：定子电动势的频率是多少？转子电动势的频率是多少？由定子电流所产生的旋转磁动势以什么速度截切定子？又以什么速度截切转子？由转子电流产生的旋转磁动势以什么速度截切转子？又以什么速度截切定子？定、转子旋转磁动势的相对速度为多少？4.21三相异步电动机主磁通和漏磁通是如何定义的？主磁通在定、转子绕组中感应电动势的频率一样吗？两个频率之间数量关系如何？4.22为什么三相异步电动机励磁电流比相应三相变压器的大很多？4.23为什么三相异步电动机的功率因数总是滞后的？而变压器呢？第四章三相异步电动机4.24试说明异步电动机转轴上机械负载增加时，电动机的转速n、定子电流I1和转子电流I2如何变化？为什么？4.25当三相异步电动机在额定电压下正常运行时，如果转子突然被卡住，会产生什么后果？为什么？4.26异步电动机等效电路中的附加电阻的物理意义是什么？能否用电抗或电容代替这个附加电阻？为什么？第四章三相异步电动机4.27三相异步电动机带额定负载运行时，如果负载转矩不变，当电源电压降低时，电动机的Φ0、I1、I2和n如何变化？为什么？4.29增大异步电动机气隙时，对空载电流、漏抗有何影响？Rss214.28一台笼型异步电动机，原转子铜条改为铝条，如输出同样的功率，试问对sN、cosΦ1、ηN、I1N等都有何影响？4.32一台PN=4.5kW、Y/D联结、380/220V、cosΦN=0.8、ηN=0.8、nN=1450r/...
