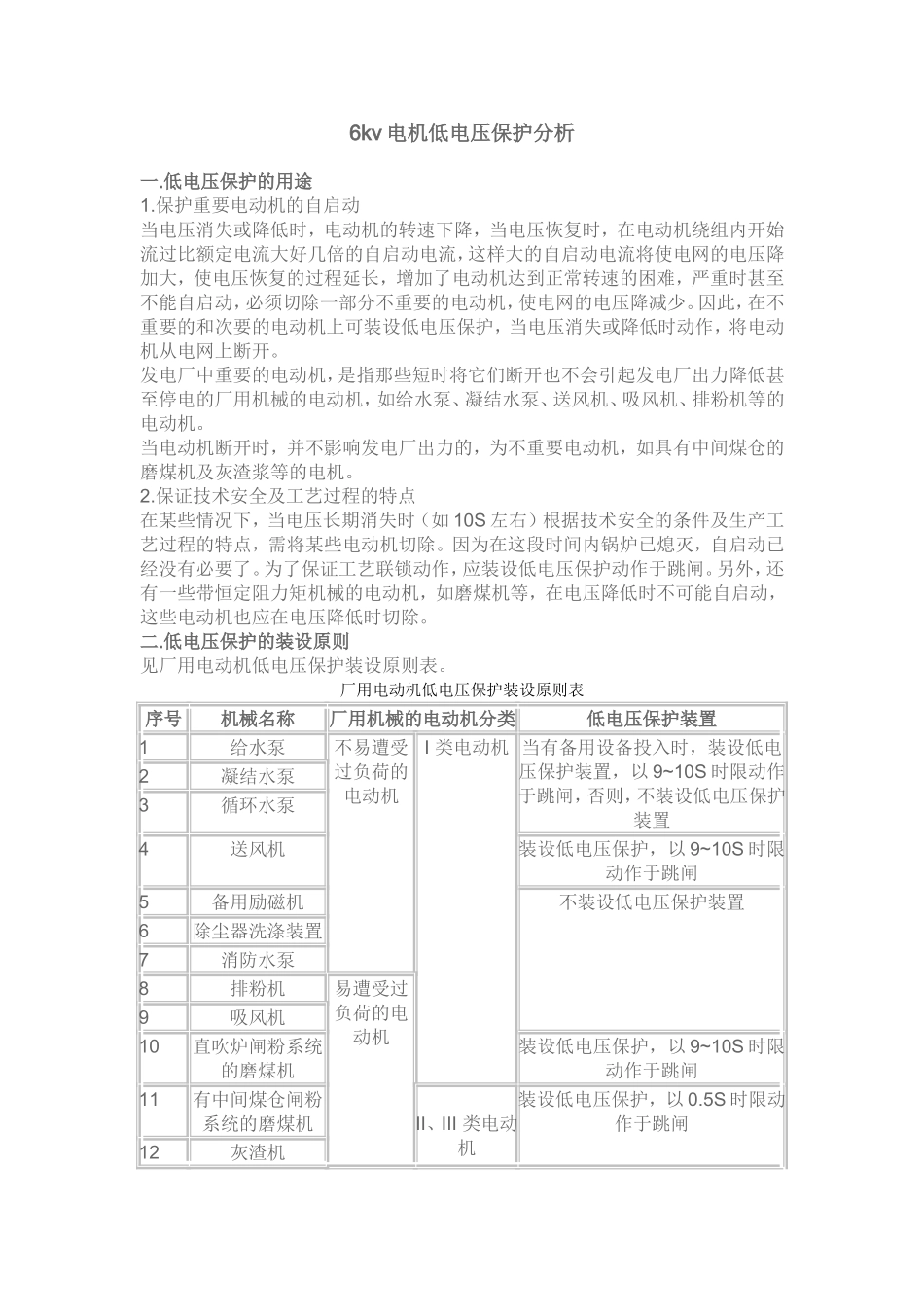

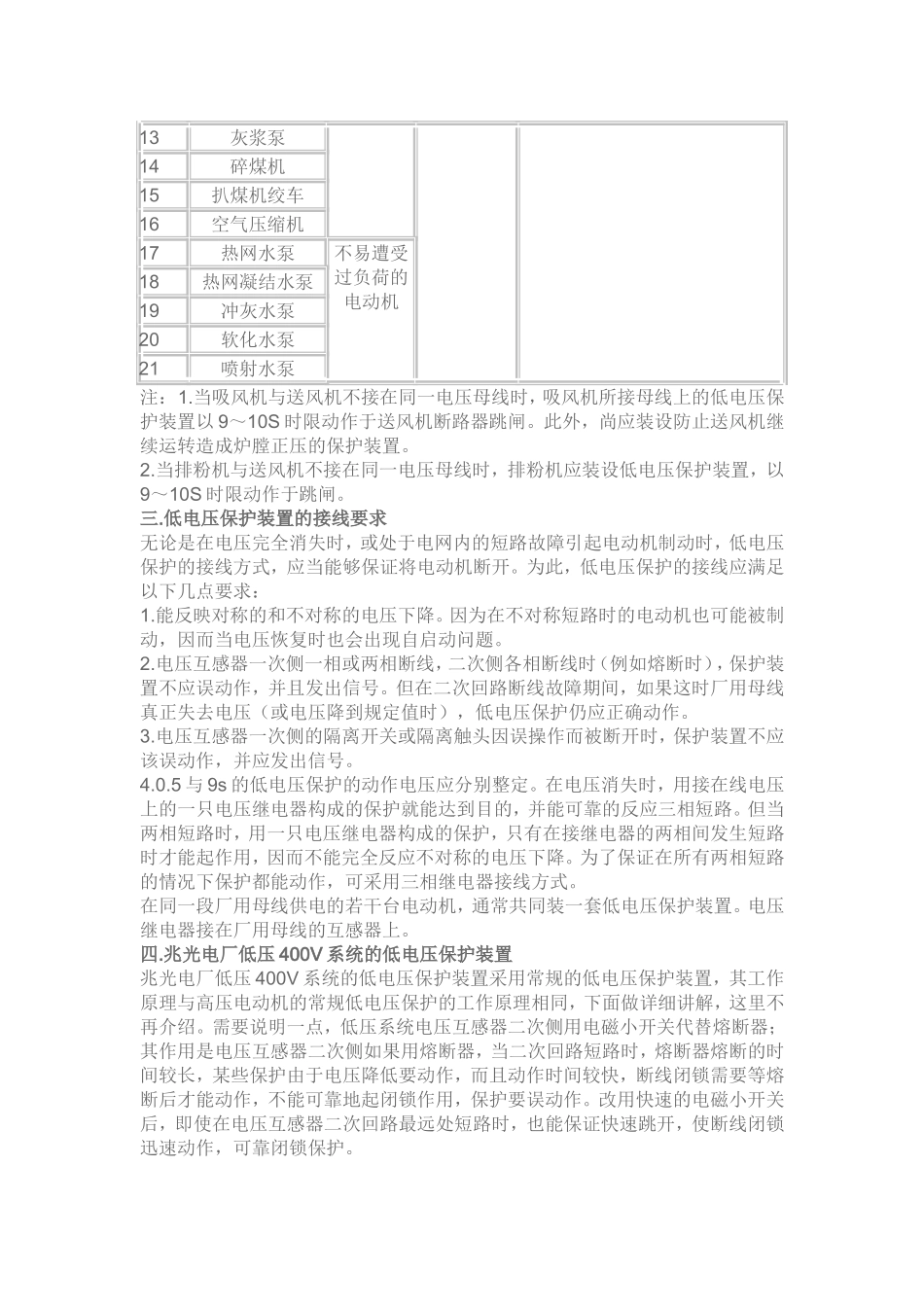

6kv电机低电压保护分析一.低电压保护的用途1.保护重要电动机的自启动当电压消失或降低时，电动机的转速下降，当电压恢复时，在电动机绕组内开始流过比额定电流大好几倍的自启动电流，这样大的自启动电流将使电网的电压降加大，使电压恢复的过程延长，增加了电动机达到正常转速的困难，严重时甚至不能自启动，必须切除一部分不重要的电动机，使电网的电压降减少。因此，在不重要的和次要的电动机上可装设低电压保护，当电压消失或降低时动作，将电动机从电网上断开。发电厂中重要的电动机，是指那些短时将它们断开也不会引起发电厂出力降低甚至停电的厂用机械的电动机，如给水泵、凝结水泵、送风机、吸风机、排粉机等的电动机。当电动机断开时，并不影响发电厂出力的，为不重要电动机，如具有中间煤仓的磨煤机及灰渣浆等的电机。2.保证技术安全及工艺过程的特点在某些情况下，当电压长期消失时（如10S左右）根据技术安全的条件及生产工艺过程的特点，需将某些电动机切除。因为在这段时间内锅炉已熄灭，自启动已经没有必要了。为了保证工艺联锁动作，应装设低电压保护动作于跳闸。另外，还有一些带恒定阻力矩机械的电动机，如磨煤机等，在电压降低时不可能自启动，这些电动机也应在电压降低时切除。二.低电压保护的装设原则见厂用电动机低电压保护装设原则表。厂用电动机低电压保护装设原则表序号机械名称厂用机械的电动机分类低电压保护装置1给水泵不易遭受过负荷的电动机I类电动机当有备用设备投入时，装设低电压保护装置，以9~10S时限动作于跳闸，否则，不装设低电压保护装置2凝结水泵3循环水泵4送风机装设低电压保护，以9~10S时限动作于跳闸5备用励磁机不装设低电压保护装置6除尘器洗涤装置7消防水泵8排粉机易遭受过负荷的电动机9吸风机10直吹炉闸粉系统的磨煤机装设低电压保护，以9~10S时限动作于跳闸11有中间煤仓闸粉系统的磨煤机II、III类电动机装设低电压保护，以0.5S时限动作于跳闸12灰渣机13灰浆泵14碎煤机15扒煤机绞车16空气压缩机17热网水泵不易遭受过负荷的电动机18热网凝结水泵19冲灰水泵20软化水泵21喷射水泵注：1.当吸风机与送风机不接在同一电压母线时，吸风机所接母线上的低电压保护装置以9～10S时限动作于送风机断路器跳闸。此外，尚应装设防止送风机继续运转造成炉膛正压的保护装置。2.当排粉机与送风机不接在同一电压母线时，排粉机应装设低电压保护装置，以9～10S时限动作于跳闸。三.低电压保护装置的接线要求无论是在电压完全消失时，或处于电网内的短路故障引起电动机制动时，低电压保护的接线方式，应当能够保证将电动机断开。为此，低电压保护的接线应满足以下几点要求：1.能反映对称的和不对称的电压下降。因为在不对称短路时的电动机也可能被制动，因而当电压恢复时也会出现自启动问题。2.电压互感器一次侧一相或两相断线，二次侧各相断线时（例如熔断时），保护装置不应误动作，并且发出信号。但在二次回路断线故障期间，如果这时厂用母线真正失去电压（或电压降到规定值时），低电压保护仍应正确动作。3.电压互感器一次侧的隔离开关或隔离触头因误操作而被断开时，保护装置不应该误动作，并应发出信号。4.0.5与9s的低电压保护的动作电压应分别整定。在电压消失时，用接在线电压上的一只电压继电器构成的保护就能达到目的，并能可靠的反应三相短路。但当两相短路时，用一只电压继电器构成的保护，只有在接继电器的两相间发生短路时才能起作用，因而不能完全反应不对称的电压下降。为了保证在所有两相短路的情况下保护都能动作，可采用三相继电器接线方式。在同一段厂用母线供电的若干台电动机，通常共同装一套低电压保护装置。电压继电器接在厂用母线的互感器上。四.兆光电厂低压400V系统的低电压保护装置兆光电厂低压400V系统的低电压保护装置采用常规的低电压保护装置，其工作原理与高压电动机的常规低电压保护的工作原理相同，下面做详细讲解，这里不再介绍。需要说明一点，低压系统电压互感器二次侧用电磁小开关代替熔断器；其作用是电压互感器二次侧如果用熔断器，当二次回路短路时，熔断器熔断的时间较长，某些保护由于电压降低要动作，而且动作...
