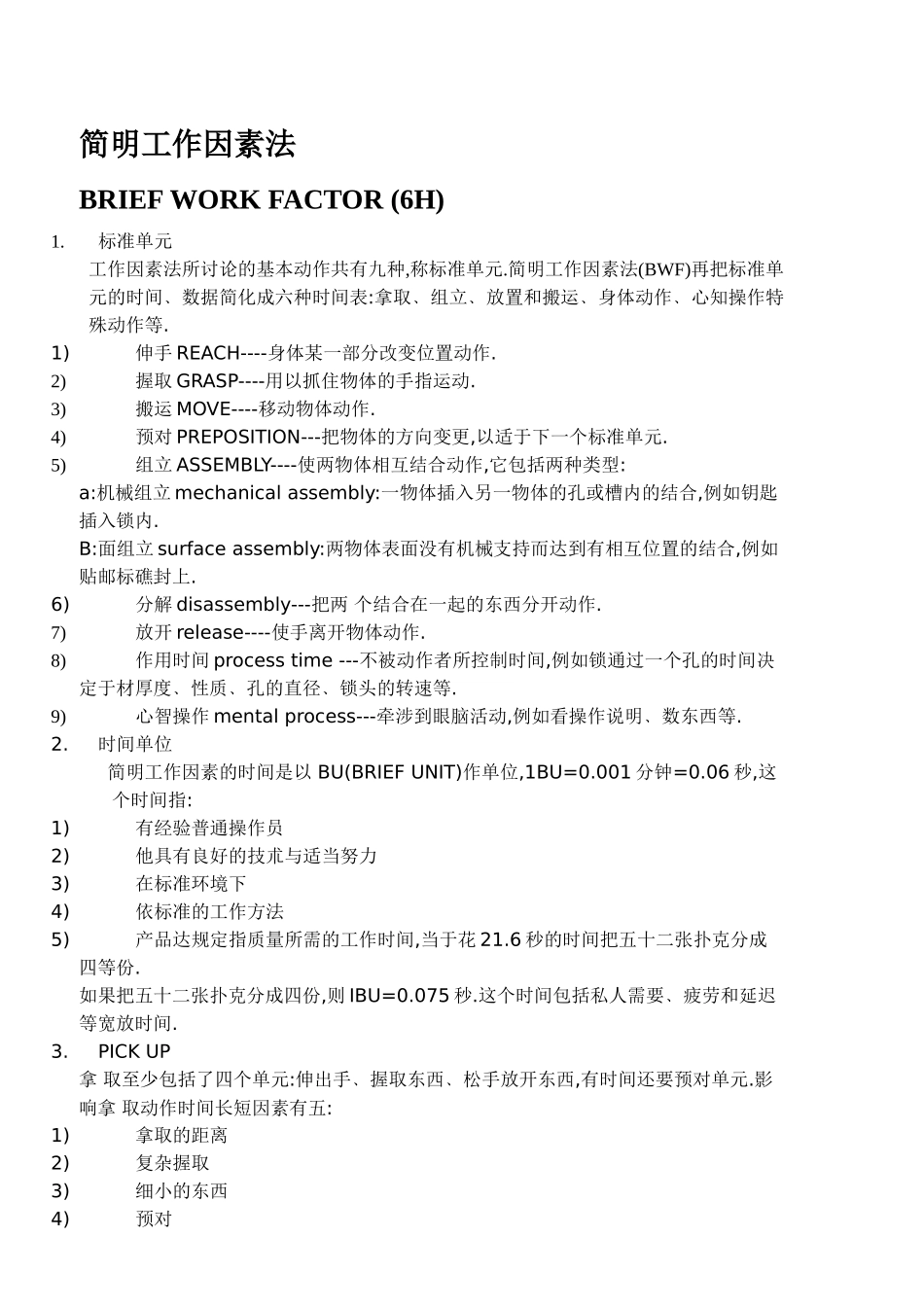

简明工作因素法BRIEFWORKFACTOR(6H)1.标准单元工作因素法所讨论的基本动作共有九种,称标准单元.简明工作因素法(BWF)再把标准单元的时间﹑数据简化成六种时间表:拿取﹑组立﹑放置和搬运﹑身体动作﹑心知操作特殊动作等.1)伸手REACH----身体某一部分改变位置动作.2)握取GRASP----用以抓住物体的手指运动.3)搬运MOVE----移动物体动作.4)预对PREPOSITION---把物体的方向变更,以适于下一个标准单元.5)组立ASSEMBLY----使两物体相互结合动作,它包括两种类型:a:机械组立mechanicalassembly:一物体插入另一物体的孔或槽内的结合,例如钥匙插入锁内.B:面组立surfaceassembly:两物体表面没有机械支持而达到有相互位置的结合,例如贴邮标礁封上.6)分解disassembly---把两个结合在一起的东西分开动作.7)放开release----使手离开物体动作.8)作用时间processtime---不被动作者所控制时间,例如锁通过一个孔的时间决定于材厚度﹑性质﹑孔的直径﹑锁头的转速等.9)心智操作mentalprocess---牵涉到眼脑活动,例如看操作说明﹑数东西等.2.时间单位简明工作因素的时间是以BU(BRIEFUNIT)作单位,1BU=0.001分钟=0.06秒,这个时间指:1)有经验普通操作员2)他具有良好的技朮与适当努力3)在标准环境下4)依标准的工作方法5)产品达规定指质量所需的工作时间,当于花21.6秒的时间把五十二张扑克分成四等份.如果把五十二张扑克分成四份,则IBU=0.075秒.这个时间包括私人需要﹑疲劳和延迟等宽放时间.3.PICKUP拿取至少包括了四个单元:伸出手﹑握取东西﹑松手放开东西,有时间还要预对单元.影响拿取动作时间长短因素有五:1)拿取的距离2)复杂握取3)细小的东西4)预对5)东西的重量拿取的距离:A级:＜＝10cm,代表字PAB级:＞10＜＝50cm,代表字PBC级:＞50cm,代表字PC正常情况下,手在拿取东西过程都弧形运动为主,距离的算法则从开始到结束量直线距离,如中间有障碍物使手长高,则分别从最高点量到始点和终点.若手伸出距离和握住东西距离不相等,以平均值计算.因身体各部分运动情形不同,拿取距离始点和终点规定如下:1)手指或手掌动作,以指尖为基准点2)手臂动作以中指根基准点3)脚的动作以脚趾为基准点4)大腿﹑小腿的动作以踝﹑膝为基准点5)躯干动作(不在拿取时间内)以肩为基准点4.复杂的握取当手从一堆小螺丝中拿取一个来,或是从三根并排的粉笔中拿取其中一根,这时手指必需先把其它东西拔开才能让食指和拇指握住真正要拿的小螺丝或粉笔.凡是在握取的过程中手指不止运动一次的都称为复杂握取.但是只转动手腕的握取不算复杂握取,例如拿起电话筒﹑螺丝起子等.5.细小的东西凡物体握取的最大尺寸<=6mm时,需给于额外时间价,右图零件最大尺寸为12mm,就不必考虑它是细小的东西.6.预拿(拿到手上须转方向)在握取到物体时,它的方向不适于以后的动作,这时需要马上变更它的方向,称为预对.例如从一盒螺丝中拿一个出来,有50%的机会要翻转一个方向;从一包烟中拿出一根放在嘴上一定要预对.7.重量拿取的物品重量不超过3kg不必另加时间,大于3kg而小于或等于5kg,要给于5BUF额外时间.若重量超过5kg,给于10BU时间.例如用一手拿4kg重物需增加5BU,但同样的东西用两手拿,每只手只负2kg重量,则不必给于额外时间.8.范例:長20cm手以弧線前進52cm拿取距離45cm拿取距離48cm長28cm弧長60cm自盒中拿一个直径4mm的螺帽出来,平均移动距离为20cm.分析式:PB++拿螺帽25BU拿取代字距离代字复杂代字细小的东西简单说明动作内容总时间值原来PB=15BU,每个+5BU,一共是两个+,总计拿此螺帽的时间为25BU.距离<=10cmA10>10<=50B15>50cmC20每个次要因素5复杂握取+小东西<=6mm+预对+重量>3<=5kg+>5kg++9.组立(assembly)组立是将两个物体相结合的动作,它有两种基本型式:a.机械组立:物体插入另一个物体的孔或槽内.b.面组立:两物体表面没有机械的支承而达到有一定位置关系的动作.例如﹕贴邮票在信封上规定的地方。9.1机械组立9.1.1拿取一杆到洞附近﹐接着开始机械组立的三个步骤﹕a.先平移一小距离﹐使杆的一角滑进洞的边缘﹐是为对进。b.把杆旋转一个角度使杆的中心线和洞的中心线平等或重合﹐是为竖起。c.把杆移进洞内不超过10cm﹐是为插入(图中H=10cm以上另外分析)d.松开手离开杆﹐此动作已...
