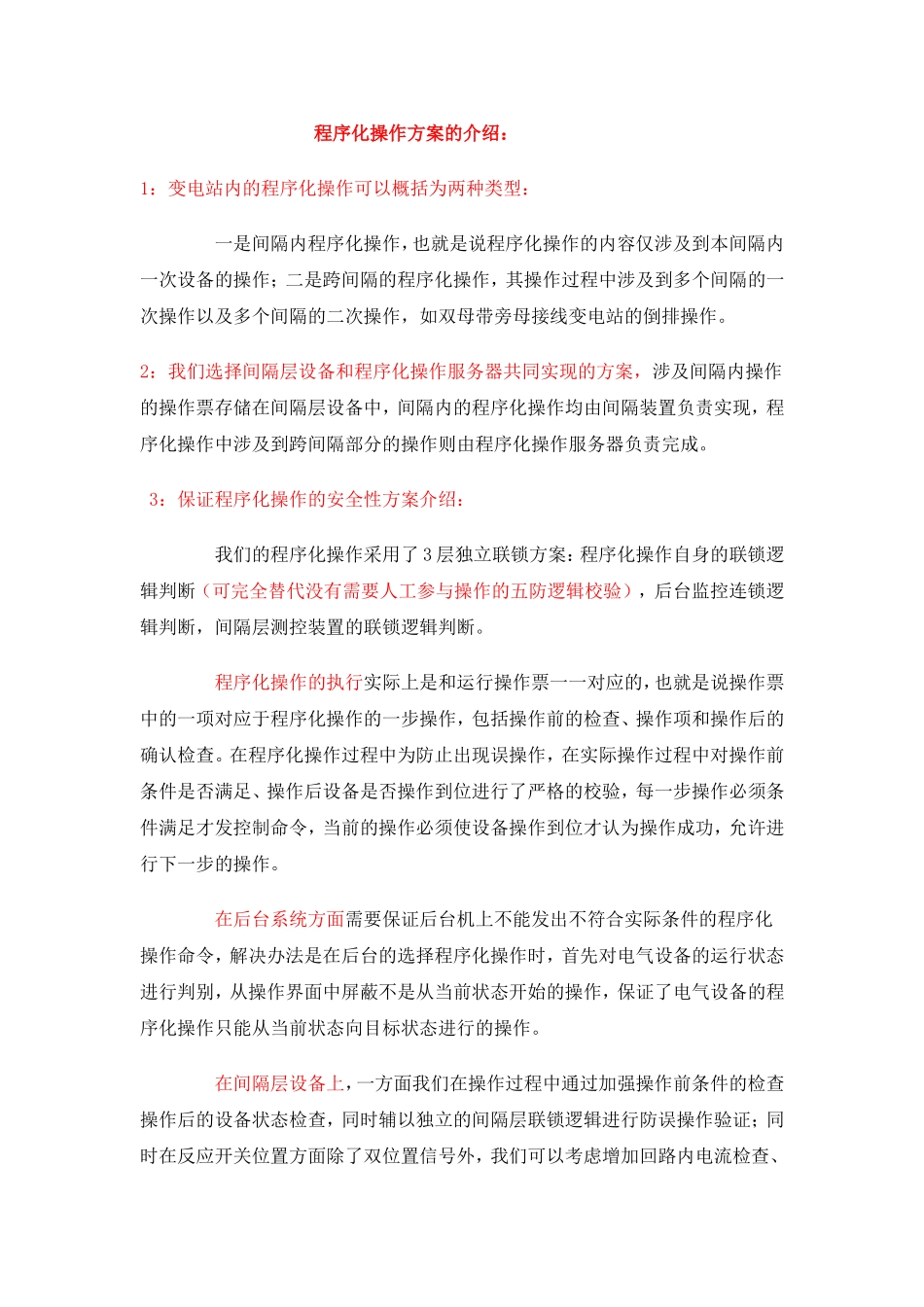

程序化操作方案的介绍：1：变电站内的程序化操作可以概括为两种类型：一是间隔内程序化操作，也就是说程序化操作的内容仅涉及到本间隔内一次设备的操作；二是跨间隔的程序化操作，其操作过程中涉及到多个间隔的一次操作以及多个间隔的二次操作，如双母带旁母接线变电站的倒排操作。2：我们选择间隔层设备和程序化操作服务器共同实现的方案，涉及间隔内操作的操作票存储在间隔层设备中，间隔内的程序化操作均由间隔装置负责实现，程序化操作中涉及到跨间隔部分的操作则由程序化操作服务器负责完成。3：保证程序化操作的安全性方案介绍：我们的程序化操作采用了3层独立联锁方案：程序化操作自身的联锁逻辑判断（可完全替代没有需要人工参与操作的五防逻辑校验），后台监控连锁逻辑判断，间隔层测控装置的联锁逻辑判断。程序化操作的执行实际上是和运行操作票一一对应的，也就是说操作票中的一项对应于程序化操作的一步操作，包括操作前的检查、操作项和操作后的确认检查。在程序化操作过程中为防止出现误操作，在实际操作过程中对操作前条件是否满足、操作后设备是否操作到位进行了严格的校验，每一步操作必须条件满足才发控制命令，当前的操作必须使设备操作到位才认为操作成功，允许进行下一步的操作。在后台系统方面需要保证后台机上不能发出不符合实际条件的程序化操作命令，解决办法是在后台的选择程序化操作时，首先对电气设备的运行状态进行判别，从操作界面中屏蔽不是从当前状态开始的操作，保证了电气设备的程序化操作只能从当前状态向目标状态进行的操作。在间隔层设备上，一方面我们在操作过程中通过加强操作前条件的检查操作后的设备状态检查，同时辅以独立的间隔层联锁逻辑进行防误操作验证；同时在反应开关位置方面除了双位置信号外，我们可以考虑增加回路内电流检查、母线侧电压、线路侧电压以及带电显示器状态等辅助判据，防止一次设备不可靠造成程序化操作的误操作发生。程序化操作的条件判断和间隔层联锁的闭锁逻辑共同作用于控制出口，也就是说必须程序化操作操作条件满足而且间隔层闭锁逻辑允许操作，程序化操作中的某一步骤才能真正被执行，否则被闭锁。程序化操作功能的介绍：1：程序化操作实现顺控一键操作：变电站程序化操作是指变电站内智能设备依据变电站操作票的执行顺序和执行结果校核要求，由站内智能设备代替操作人员，自动完成操作票的执行过程。操作票的执行和操作过程的校验由变电站内智能电子设备（测控装置）自动完成，其程序化操作功能的实现过程：变电站内运行人员或调度中心运行人员根据操作要求选择一条程序化操作命令（比如说将某线路运行状态由运行改为检修），操作票的执行和操作过程的校验由变电站内智能电子设备自动完成，无需人工参与，实现“一键操作”。2：实现程序化操作的具体功能和要求如下：操作票在执行中遇到问题时应能提示监控人员采取措施，决定终止或者继续操作票的执行。应该能对不同间隔的设备进行程序化操作。应该能通过程序化操作对保护装置的软压板进行投切。应该能通过程序化操作对保护装置的定值区进行切换。在变电站进行扩建时不应对以前的操作票造成影响。应该提供方便的操作票的编辑、验证、仿真手段。应该能提供从原始态到目标态的图形化操作手段，方便操作票的执行。3：程序化操作仿真和验证功能的实现：系统能提供与程序化操作相关的操作票验证、仿真的功能，以便工程扩建以及新增操作票时进行必要的验证和仿真，防止在做操作票时出现逻辑错误。4：程序化操作具备在调度端或监控中心的功能具备在调度端或监控中心实现程序化操作功能，能实时监视变电站保护信息和程序化操作票的执行情况。5：对远动通信的要求：目前变电站对调度主站/集控中心主要采用101、104等远动规约，这些规约主要传送的是变电站的四遥信息，标准的远动规约对保护定值的传输和定值的修改没有定义，如果进行程序化操作，必然涉及到远动规约的扩充；另一方面，进行变电站程序化操作的目的是实现变电站的远方操作，调度主站在操作过程中需要获得变电站的实时操作报告，这一点也涉及到远动规约的扩充和修改。6：程序化操作实现要求及成功案例...
