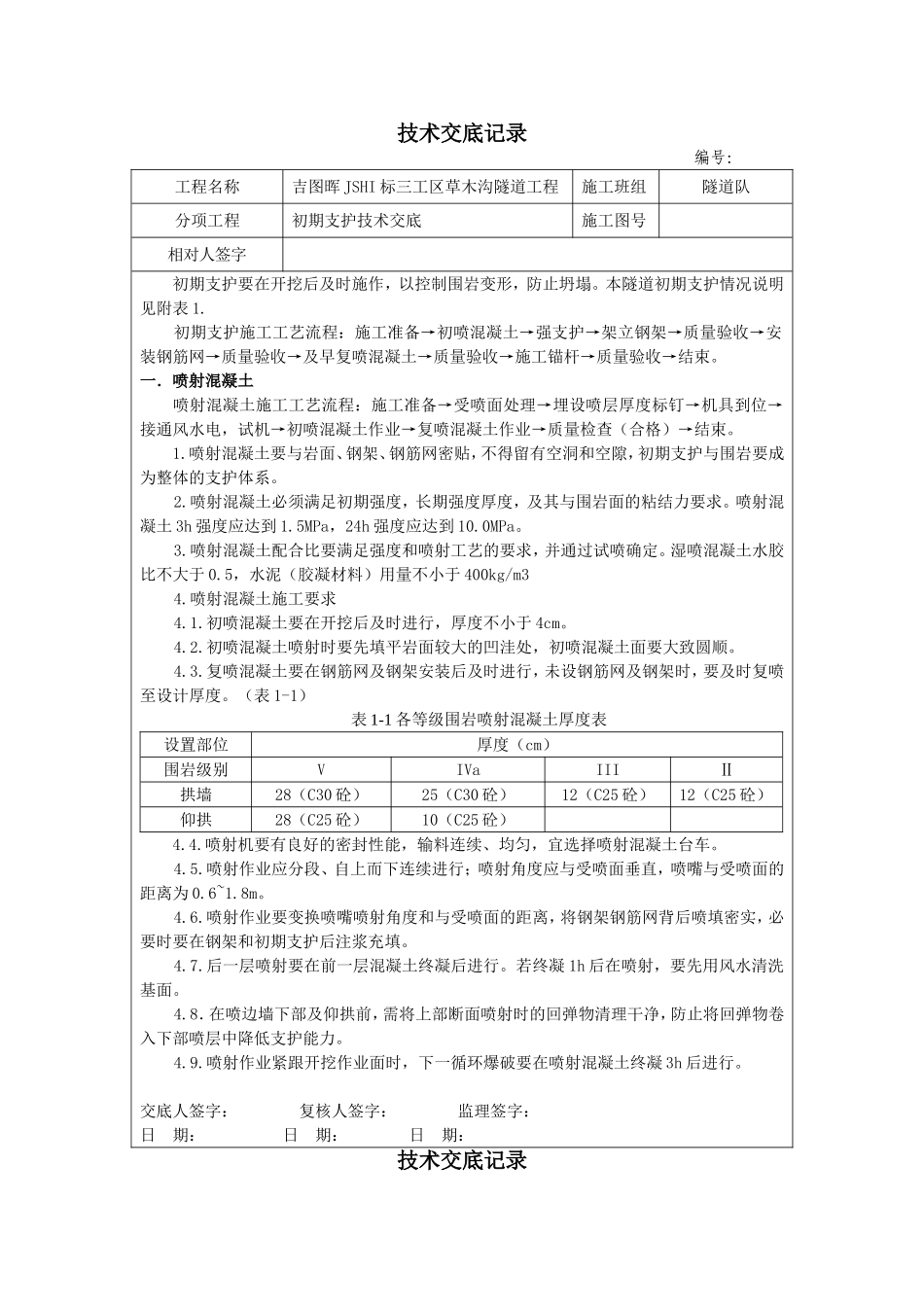

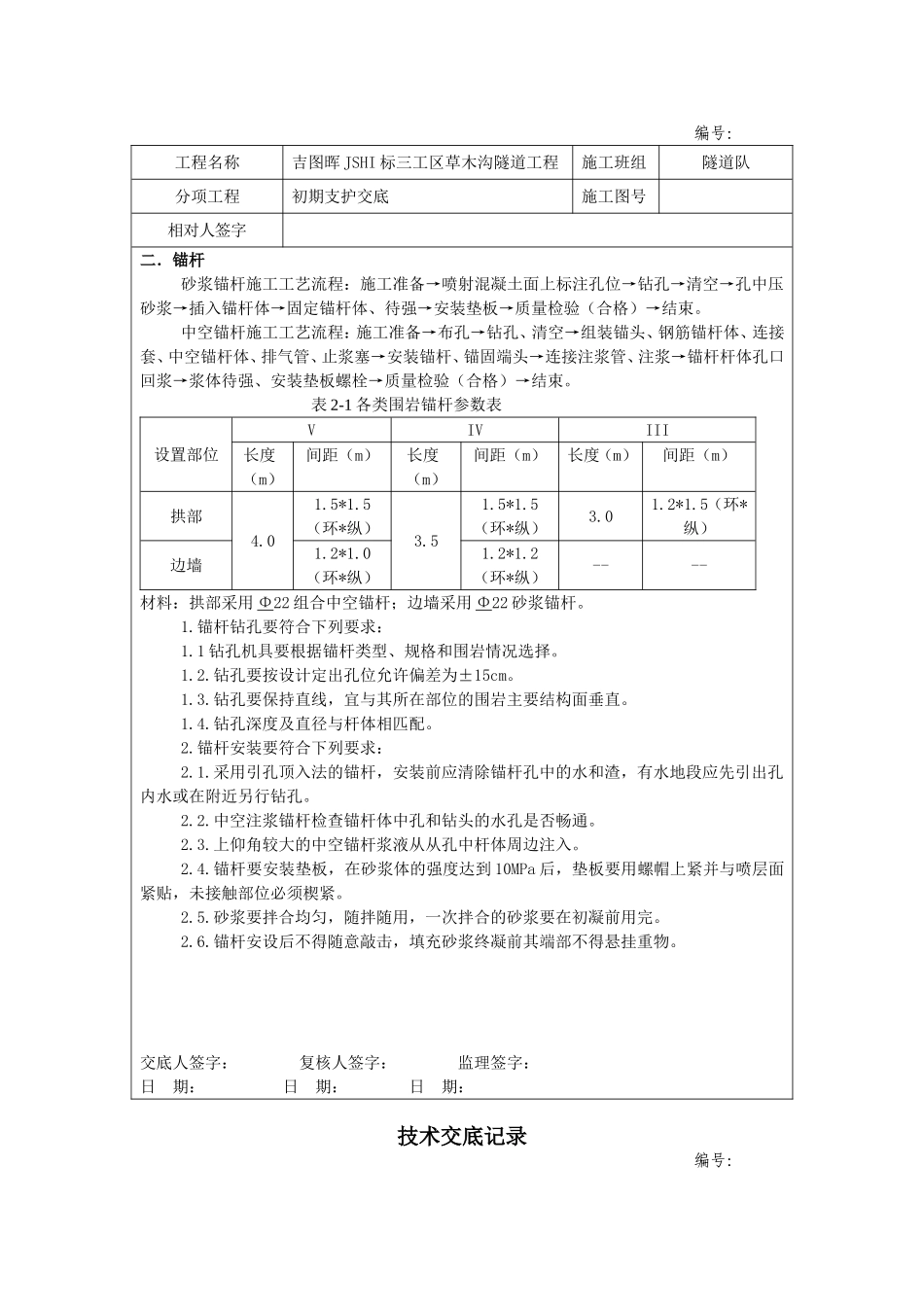

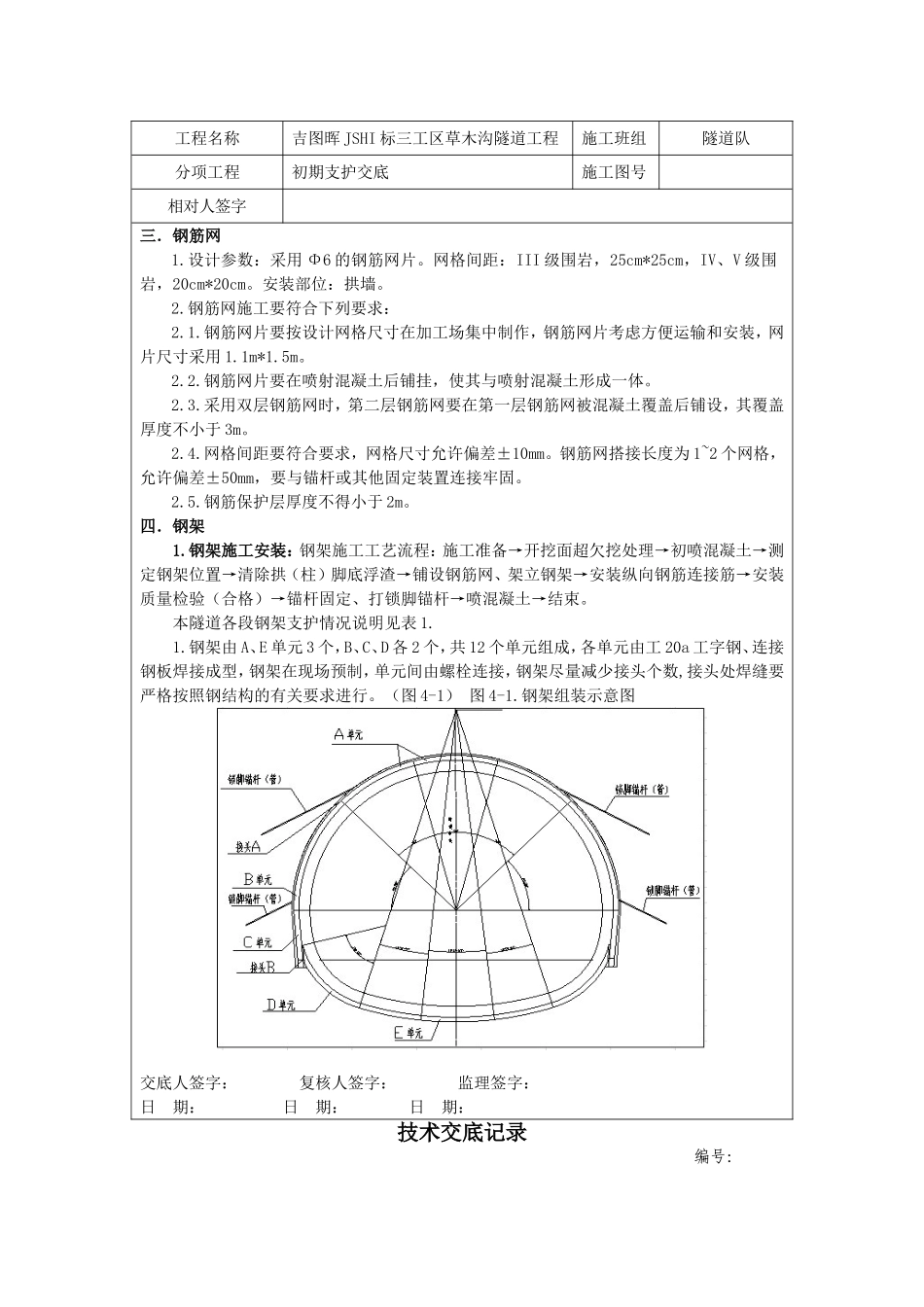

技术交底记录编号：工程名称吉图晖JSHI标三工区草木沟隧道工程施工班组隧道队分项工程初期支护技术交底施工图号相对人签字初期支护要在开挖后及时施作，以控制围岩变形，防止坍塌。本隧道初期支护情况说明见附表1.初期支护施工工艺流程：施工准备→初喷混凝土→强支护→架立钢架→质量验收→安装钢筋网→质量验收→及早复喷混凝土→质量验收→施工锚杆→质量验收→结束。一．喷射混凝土喷射混凝土施工工艺流程：施工准备→受喷面处理→埋设喷层厚度标钉→机具到位→接通风水电，试机→初喷混凝土作业→复喷混凝土作业→质量检查（合格）→结束。1.喷射混凝土要与岩面、钢架、钢筋网密贴，不得留有空洞和空隙，初期支护与围岩要成为整体的支护体系。2.喷射混凝土必须满足初期强度，长期强度厚度，及其与围岩面的粘结力要求。喷射混凝土3h强度应达到1.5MPa，24h强度应达到10.0MPa。3.喷射混凝土配合比要满足强度和喷射工艺的要求，并通过试喷确定。湿喷混凝土水胶比不大于0.5，水泥（胶凝材料）用量不小于400kg/m34.喷射混凝土施工要求4.1.初喷混凝土要在开挖后及时进行，厚度不小于4cm。4.2.初喷混凝土喷射时要先填平岩面较大的凹洼处，初喷混凝土面要大致圆顺。4.3.复喷混凝土要在钢筋网及钢架安装后及时进行，未设钢筋网及钢架时，要及时复喷至设计厚度。（表1-1）表1-1各等级围岩喷射混凝土厚度表设置部位厚度（cm）围岩级别VIVaIIIⅡ拱墙28（C30砼）25（C30砼）12（C25砼）12（C25砼）仰拱28（C25砼）10（C25砼）4.4.喷射机要有良好的密封性能，输料连续、均匀，宜选择喷射混凝土台车。4.5.喷射作业应分段、自上而下连续进行；喷射角度应与受喷面垂直，喷嘴与受喷面的距离为0.6~1.8m。4.6.喷射作业要变换喷嘴喷射角度和与受喷面的距离，将钢架钢筋网背后喷填密实，必要时要在钢架和初期支护后注浆充填。4.7.后一层喷射要在前一层混凝土终凝后进行。若终凝1h后在喷射，要先用风水清洗基面。4.8．在喷边墙下部及仰拱前，需将上部断面喷射时的回弹物清理干净，防止将回弹物卷入下部喷层中降低支护能力。4.9.喷射作业紧跟开挖作业面时，下一循环爆破要在喷射混凝土终凝3h后进行。交底人签字：复核人签字：监理签字：日期：日期：日期：技术交底记录编号：工程名称吉图晖JSHI标三工区草木沟隧道工程施工班组隧道队分项工程初期支护交底施工图号相对人签字二．锚杆砂浆锚杆施工工艺流程：施工准备→喷射混凝土面上标注孔位→钻孔→清空→孔中压砂浆→插入锚杆体→固定锚杆体、待强→安装垫板→质量检验（合格）→结束。中空锚杆施工工艺流程：施工准备→布孔→钻孔、清空→组装锚头、钢筋锚杆体、连接套、中空锚杆体、排气管、止浆塞→安装锚杆、锚固端头→连接注浆管、注浆→锚杆杆体孔口回浆→浆体待强、安装垫板螺栓→质量检验（合格）→结束。表2-1各类围岩锚杆参数表设置部位VIVIII长度（m）间距（m）长度（m）间距（m）长度（m）间距（m）拱部4.01.5*1.5（环*纵）3.51.5*1.5（环*纵）3.01.2*1.5（环*纵）边墙1.2*1.0（环*纵）1.2*1.2（环*纵）----材料：拱部采用Φ22组合中空锚杆；边墙采用Φ22砂浆锚杆。1.锚杆钻孔要符合下列要求：1.1钻孔机具要根据锚杆类型、规格和围岩情况选择。1.2.钻孔要按设计定出孔位允许偏差为±15cm。1.3.钻孔要保持直线，宜与其所在部位的围岩主要结构面垂直。1.4.钻孔深度及直径与杆体相匹配。2.锚杆安装要符合下列要求：2.1.采用引孔顶入法的锚杆，安装前应清除锚杆孔中的水和渣，有水地段应先引出孔内水或在附近另行钻孔。2.2.中空注浆锚杆检查锚杆体中孔和钻头的水孔是否畅通。2.3.上仰角较大的中空锚杆浆液从从孔中杆体周边注入。2.4.锚杆要安装垫板，在砂浆体的强度达到10MPa后，垫板要用螺帽上紧并与喷层面紧贴，未接触部位必须楔紧。2.5.砂浆要拌合均匀，随拌随用，一次拌合的砂浆要在初凝前用完。2.6.锚杆安设后不得随意敲击，填充砂浆终凝前其端部不得悬挂重物。交底人签字：复核人签字：监理签字：日期：日期：日期：技术交底记录编号：工程名称吉图晖JSHI标三工区草木沟隧道工程施工班组隧道队分项工程初期支护交底施工图号相对人签字三...
