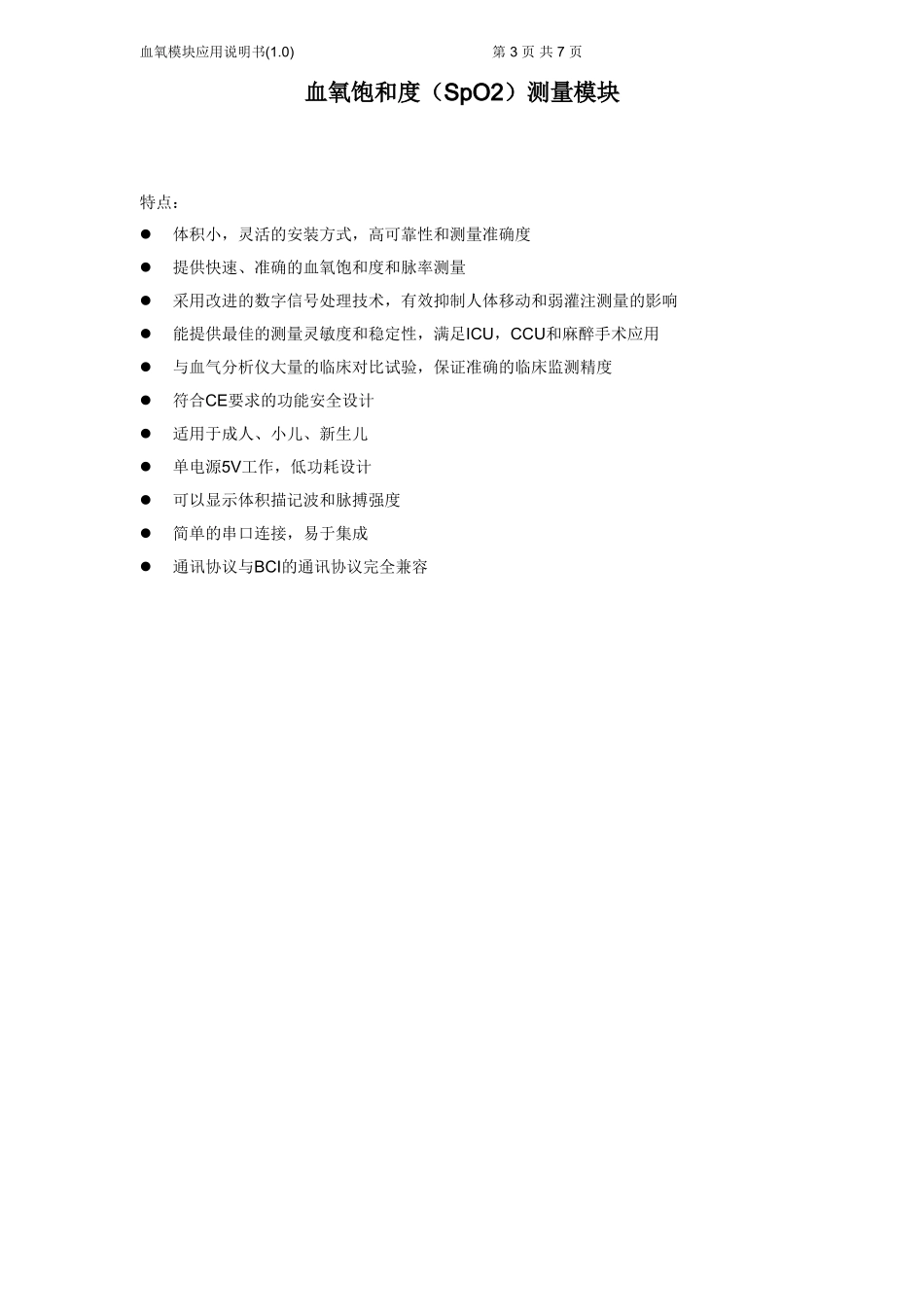

SWS01血氧模块应用说明书（版本V1.0）血氧模块应用说明书(1.0)第2页共7页血氧模块应用说明书(1.0)第3页共7页血氧饱和度（SpO2）测量模块特点：体积小，灵活的安装方式，高可靠性和测量准确度提供快速、准确的血氧饱和度和脉率测量采用改进的数字信号处理技术，有效抑制人体移动和弱灌注测量的影响能提供最佳的测量灵敏度和稳定性，满足ICU，CCU和麻醉手术应用与血气分析仪大量的临床对比试验，保证准确的临床监测精度符合CE要求的功能安全设计适用于成人、小儿、新生儿单电源5V工作，低功耗设计可以显示体积描记波和脉搏强度简单的串口连接，易于集成通讯协议与BCI的通讯协议完全兼容血氧模块应用说明书(1.0)第4页共7页1.功能1.1计算结果计算得到血氧饱和度、脉率。1.2测量单位血氧饱和度％脉率BPM1.3串口通讯RS232口，TTL电平，4800波特率1.4自检提供CPU系统及A/D自检功能2.性能指标2.1测量范围血氧饱和度0-100%脉率25~250次/分2.2分辨率：血氧饱和度1％脉率1BPM2.3测量精度血氧饱和度2%（70-100%）3%（35-70%）35%以下无定义脉率2%（25-250BPM）3.机械特性3.1长度：100mm宽度：68mm高度：16mm3.2重量：45g3.3装配：在模块的四周有4个装配孔。4.电气特性血氧模块应用说明书(1.0)第5页共7页输入电压：5VDC10%静态电流：<120mA测量中电流：<140mA5.环境说明5.1温度工作：0~45摄氏度储藏：-20-55摄氏度5.2湿度范围工作：30~95%储藏：10~100%5.3工作海拔高度-500-5000米5.4使用寿命主板10年，探头3年。6.满足下列标准EN865脉搏血氧计专用要求EN60601-1医用电子设备通用安全要求EN60601-1-4可编程医疗电子系统通用安全要求EN30993医疗仪器生物学评估血氧模块应用说明书(1.0)第6页共7页8.串口通讯协议8.1串口通讯设置：数据格式：起始位+8位数据位+1位停止位，奇校验；波特率：4800baud8.2模块向上位机发送的数据：发送数据：5字节格式，每秒钟60个包，第7位为同步位。字节位数据意义10～3信号强度(0～8)，表示脉搏搏动的强度41＝搜索时间太长，0=OK51＝血氧饱和度下降，0=OK61＝脉搏声音指示7同步位，为120～6体积描记图(表示脉搏波形)7同步位，为030～3棒图(表示脉搏跳动情况)41＝探头有错误，0=OK51＝搜索脉搏，0=OK6脉率第7位7同步位，为040～6脉率(前7位)7同步位，为050～6血氧饱和度7同步位，为0血氧模块应用说明书(1.0)第7页共7页8.3上位机到模块的命令：单字节命令（大写字母ASCII码），第7位为同步位0。命令功能A使体积描记图的比例和偏移与当前样本一致B设置血氧饱和度为4次平均，脉率为8秒钟平均C设置血氧饱和度为8次平均，脉率为8秒钟平均D设置血氧为16次平均，脉率为16秒平均E使本模块向上位机发送当前软件的版本号F设置血氧为16次平均，脉率为8秒平均G禁止体积描记波的自动调节
