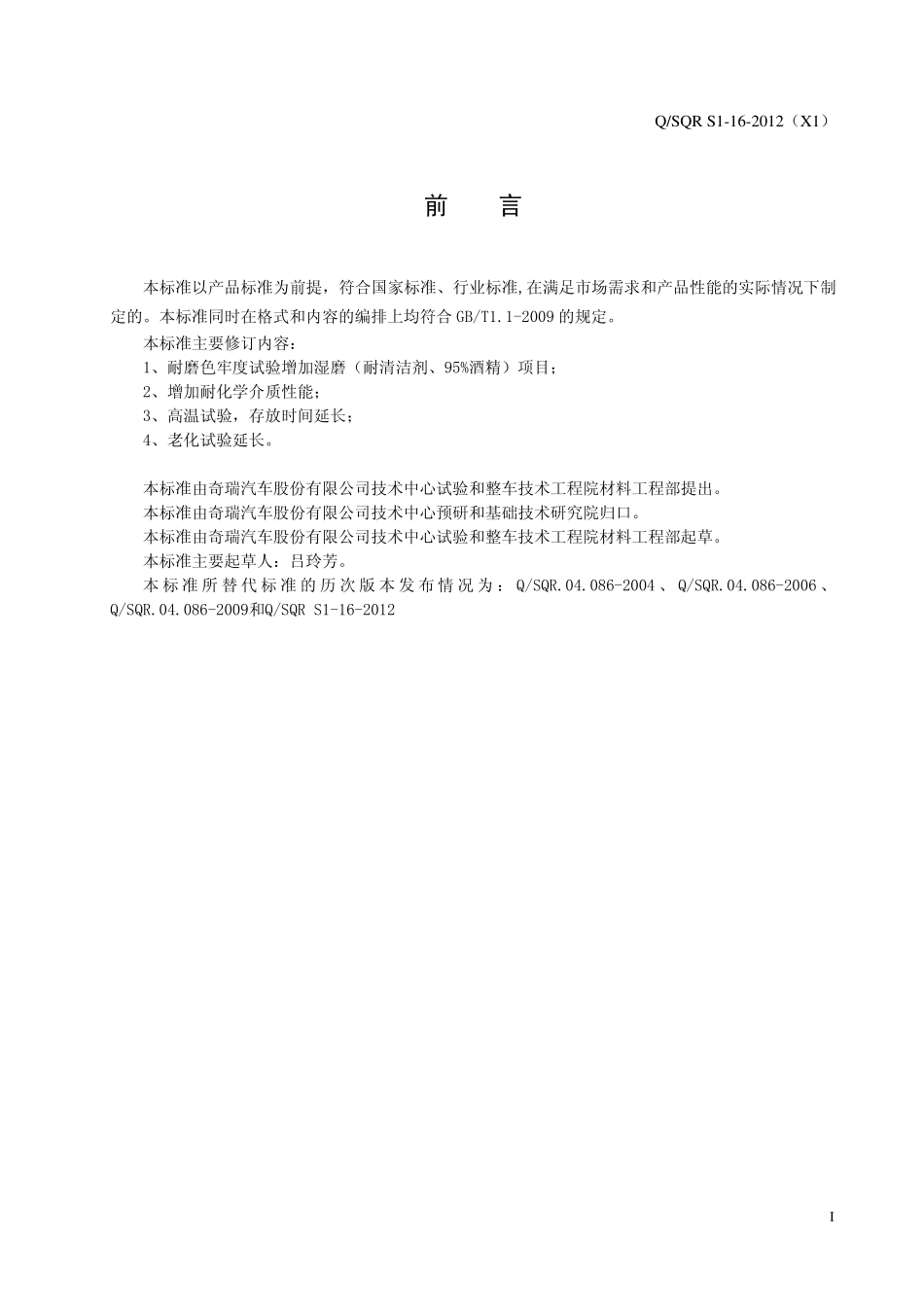

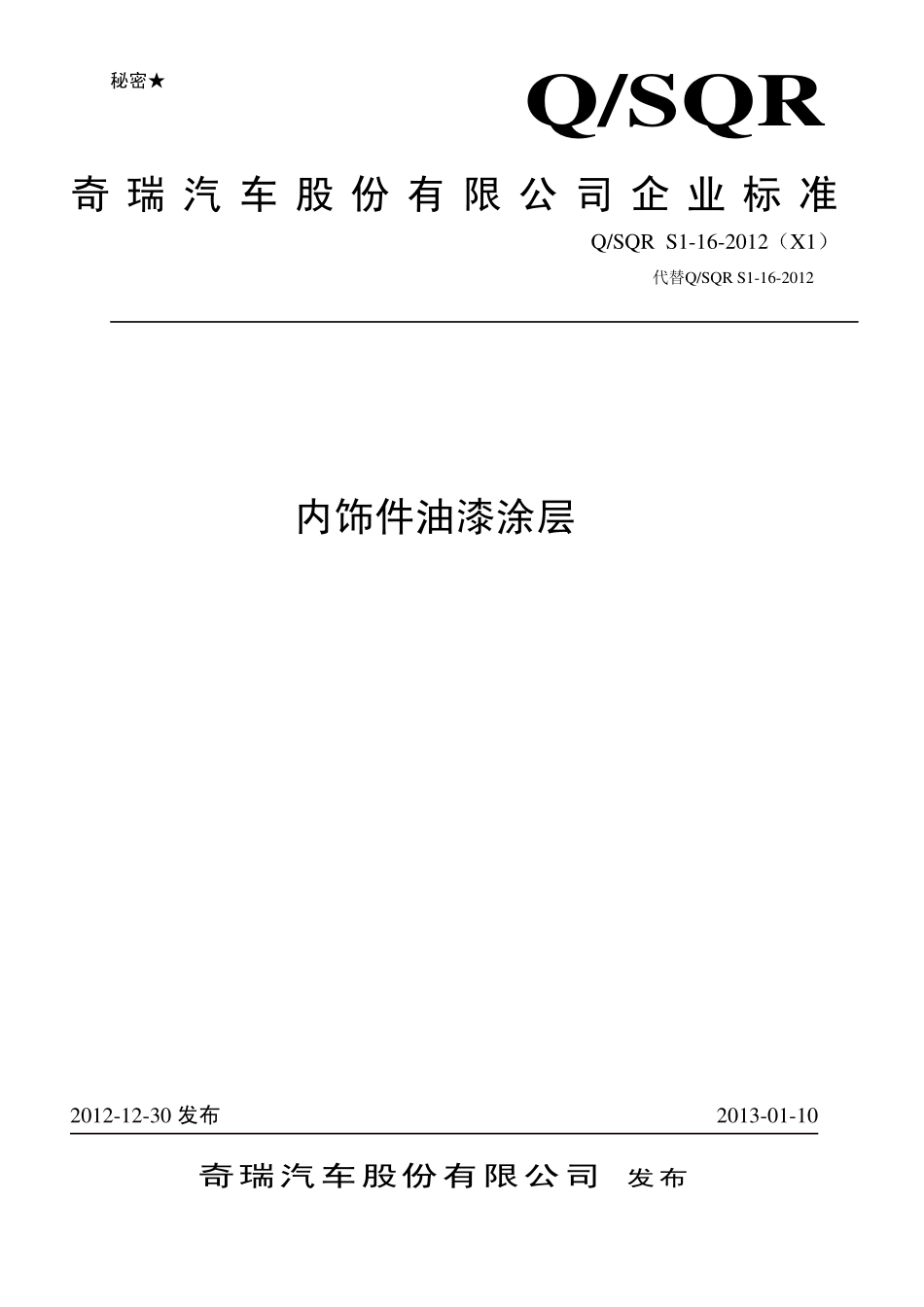

奇瑞汽车股份有限公司企业标准Q/SQR内饰件油漆涂层2012-12-30发布2013-01-10奇瑞汽车股份有限公司发布Q/SQRS1-16-2012（X1）代替Q/SQRS1-16-2012秘密★Q/SQRS1-16-2012（X1）I前言本标准以产品标准为前提，符合国家标准、行业标准,在满足市场需求和产品性能的实际情况下制定的。本标准同时在格式和内容的编排上均符合GB/T1.1-2009的规定。本标准主要修订内容：1、耐磨色牢度试验增加湿磨（耐清洁剂、95%酒精）项目；2、增加耐化学介质性能；3、高温试验，存放时间延长；4、老化试验延长。本标准由奇瑞汽车股份有限公司技术中心试验和整车技术工程院材料工程部提出。本标准由奇瑞汽车股份有限公司技术中心预研和基础技术研究院归口。本标准由奇瑞汽车股份有限公司技术中心试验和整车技术工程院材料工程部起草。本标准主要起草人：吕玲芳。本标准所替代标准的历次版本发布情况为：Q/SQR.04.086-2004、Q/SQR.04.086-2006、Q/SQR.04.086-2009和Q/SQRS1-16-2012Q/SQRS1-16-2012（X1）1内饰件油漆涂层1范围本标准适用于所有奇瑞车内饰件喷漆的技术要求。用于内饰件的喷漆，例如：门护板，杂物箱，仪表板，头枕，扶手等装饰和防护目的，包括热塑性塑料喷漆，锯木屑填充的热塑性塑料，木质纤维板和纤维型材的喷漆。本企业标准由范围、引用标准、技术要求、试验方法、产品出厂验收等部分组成。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用五十本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T250纺织品色牢度试验评定变色用灰色样卡GB/T9286色漆和清漆漆膜的划格试验GB/T3920-97纺织品色牢度试验（耐摩擦色牢度）GB/T6739漆膜硬度铅笔测定方法Q/SQRB1-14产品包装标志要求Q/SQRT1-5漆膜耐潮湿试验方法Q/SQRT1-7塑料、织物氙弧灯连续照射试验Q/SQRT1-8.4散发性能检验——气味性试验Q/SQRT1-30涂层耐冲击试验方法Q/SQRT1-31漆膜厚度测试方法Q/SQRT1-64汽车塑料内饰件耐刮擦试验方法DIN50014气候及技术引用标准气候3术语内饰喷漆件整车内部起装饰和防护作用的油漆件。4材料和组成4.1喷漆体：按图纸或说明，或按照相应零部件标准要求。4.2涂层体系：漆基按图纸或说明。5技术要求5.1预处理在试验前，要放在标准环境中存放（空气温度：为25±2℃，空气湿度为50±5％）24小时。5.2外观喷漆件表面均匀，不允许有针孔、裂纹、流挂、条纹、叠层等缺陷。喷漆表面的颜色和光泽符合由奇瑞公司设计部门发放的色标或经相关部门批准的标准样品。5.3禁限用物质：5.3.1所有材料必须满足公司相应的健康和安全要求，供应商必须提供生产零件运用到的所有产品信息，确保能对产品潜在的危险性进行识别，同时利于适当的健康和安全控制程序的实施；5.3.2材料不含有毒化合物，如：铅，镉等，应符合Q/SQRE1-5等相关标准。Q/SQRS1-16-2012（X1）25.4漆膜性能表1漆膜性能序号项目技术要求试验方法121附着力0或1级GB/T92862涂层厚度15~35um30~60Q/SQRT1-313硬度≥HB≥B（皮纹件不做要求）GB/T67394耐刮擦10N（注：软触漆及软基材类5N）Q/SQRT1-645耐湿性60℃，72h外观无起泡、变色等外观变化，附着力：0或1级Q/SQRT1-56耐磨色牢度干磨1000次、涂层无明显变化和摩擦痕迹2000次涂层无明显变化和摩擦痕迹GB/T39206.1湿磨（清洁剂）20次涂层无明显变化和摩擦痕迹50次涂层无明显变化和摩擦痕迹化湿磨（95%酒精）20次涂层无明显变化和摩擦痕迹50次涂层无明显变化和摩擦痕迹7耐化学介质耐95%酒精漆膜表面无变化6.2耐玻璃清洗液漆膜表面无变化耐防晒霜在80℃的热循环空气中放置24h；要求：漆膜表面允许有光泽提升，但颜色、手感不允许有变化、附着力：0或1，硬度>5N8耐合成汗液油漆表面和组织结构没有改变，光泽度允许微小的变化，灰度值≥4级。6.39耐冲击性涂膜表面允许有轻微撞痕，但不允许漆膜破裂、剥离等现象（高度和强度参照各零部件要求）Q/SQRT1-3010高温试验(90℃±5）500h漆膜表面无变化；附着力：0或1级6.411耐寒性（-40℃±3）24h漆膜表面无变化；附着力：0或1级6.512耐温度变化漆膜表面无变化，附着力：0或1级（参照DIN50014）6...
