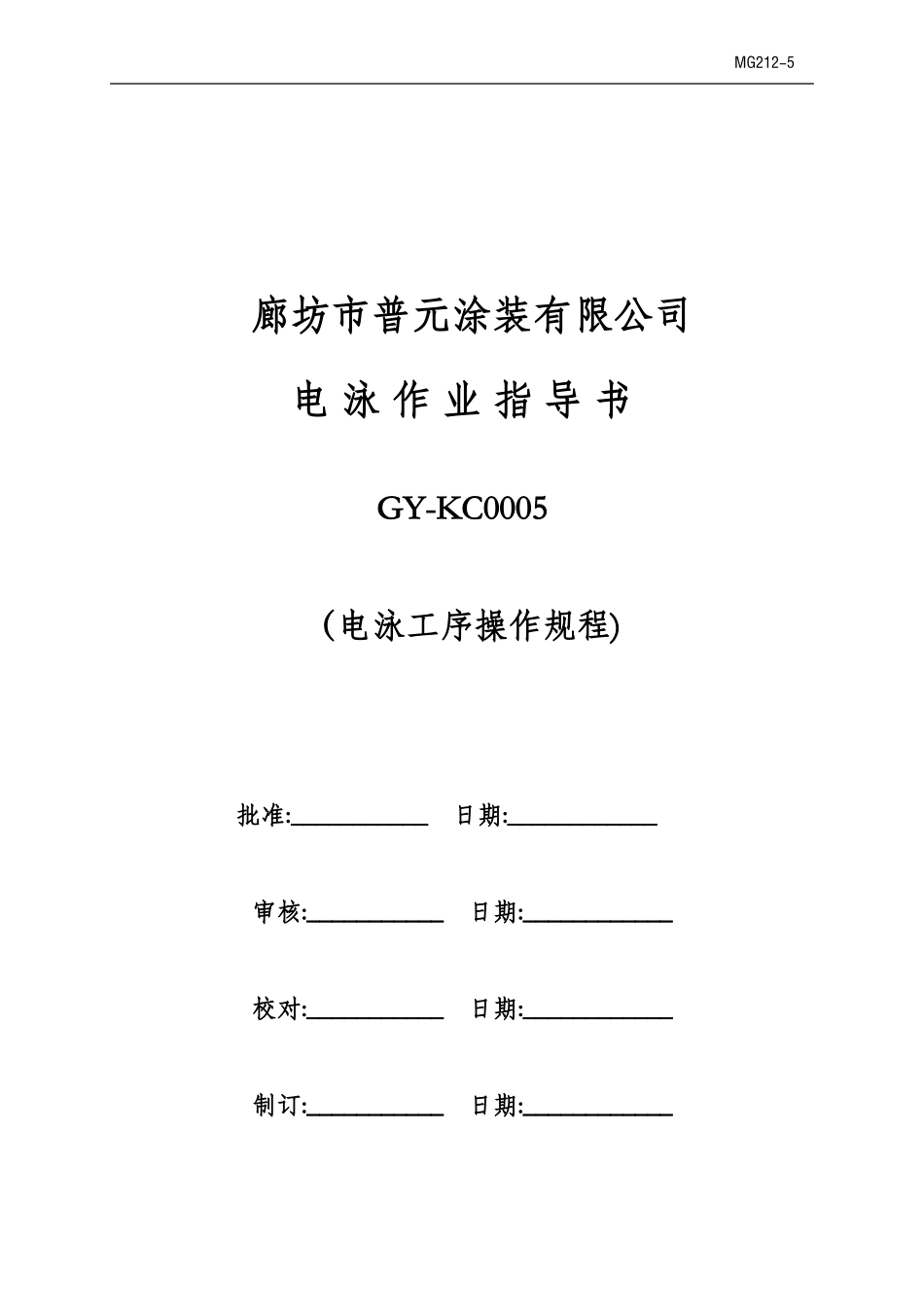

廊坊市普元涂装有限公司电泳作业指导书GY-KC0005（电泳工序操作规程)批准:___________日期:____________审核:___________日期:____________校对:___________日期:____________制订:___________日期:____________MG212-5GY-KC0005涂装作业指导书（电泳工序操作规程)2009年12月电泳工序操作规程1、电泳1.1、目的本工序为阴极电泳涂装，电泳槽内设置阳极管，工件为阴极，在直流电场作用下，漆液中带正电荷的树脂离子夹带颜料向阴极移动，并在阴极（即工件）上脱去正离子，沉积为不溶于水的电泳漆膜，在电泳槽出口处设置槽上喷淋装置，用后道工序喷淋槽内的超滤水喷洗工件，可将工件外表面的大部分浮漆冲洗下来，重新回到电泳槽。1.2、设备电泳系统，主要包括：电泳槽（含副槽）：4.5m3主循环系统：循环泵1台篮式过滤器1个袋式过滤器（六袋）1个搅拌喷嘴6个热交换系统：加热泵1台超滤器反洗系统：超滤泵1个单袋过滤器2个膜组2组超滤液槽1.5m31个反洗槽0.5m31个阳极液系统：阳极槽2m31个阳极液循环泵1台管式阳极120根裸阳极10根槽上喷淋装置：喷嘴28个置换系统：置换槽3m31个残液转移泵1个第1页共9页GY-KC0005涂装作业指导书（电泳工序操作规程)移动泵车1台排风系统：风机4台1.2、材料颜料浆立邦树脂立邦添加剂立邦添加剂立邦添加剂立邦杀菌剂立邦添加剂立邦杀菌剂立邦纯水：电导率＜25μs/cm1.3、工艺参数固体份：18～23%颜基比：10～16%PH：5.4～6.1电导率：1000～1800μs/cm温度：28～35℃时间：2′电压：第一段150～200V第二段200～250V超滤液：PH5.2～5.9固体份＜0.3%电导600～1500μs/cm阳极液：电导率2200~5500μs/cmPH值：2.0～3.5浊度＜1.0NTU槽上喷淋时间：15″槽上喷淋压力:0.05-0.1Mpa1.4、工作液的配制1.4.1、设备的清洗第2页共9页GY-KC0005涂装作业指导书（电泳工序操作规程)先后用自来水、纯水洗净电泳线各槽及管路系统；1.4.2、在电泳槽内加注1/5体积左右的纯水并使其处于循环状态；1.4.3、准备配槽用料颜料浆立邦：10500kg树脂立邦：81000kg1.4.4、通过树脂加料系统将树脂缓缓打入电泳槽中；1.4.5、加颜料浆时，先搅拌均匀，再通过色浆加料系统将色浆打入电泳槽中；1.4.6、将适量的添加剂缓缓打入电泳槽中；1.4.7、用纯水清洗加料桶，清洗液打入电泳槽中；1.4.8补加纯水至离槽口200mm左右，并填写《R04-041电泳加料记录表》；1.4.9、循环熟化96小时。1.5、电泳工作液的使用及调整1.5.1、为防止颜料的沉淀，电泳槽工作液应保持24小时不间断循环状态；1.5.2、为保证电泳槽工作液的温度，热交换系统应24小时处于工作状态；1.5.3、超滤系统24小时处于工作状态，以防止超滤膜的堵塞；1.5.4、每班生产前，检查电泳槽液位，不足部分补加纯水到位。1.5.5、每班生产前，启动阳极液循环泵，让阳极液在阳极槽与阳极罩之间循环；1.5.6、在生产过程中，注意检查电泳槽液温度、主副槽液落差(10cm)、槽上喷淋情况、阳极液槽液位、轴封槽液位，若电泳槽液温度不符合工艺规范，应加强热交换；若主副槽液落差过大或过小，应调节循环管道阀门开度；若喷淋水压不足应立即向有关人员反映；若喷嘴堵塞应及时疏通；若阳极液槽液位偏低，调节阳极罩进/出口阀门，确保进/出水压平衡，并向阳极液槽补加纯水；若轴封槽液位偏低，应加强超滤，并向有关人员反映；1.5.7、在生产过程中，巡检各泵的工作状态、泵、阀是否漏液，发现问题及时处理并向有关人员反映；1.5.8、电泳工作液的调整随着生产的进行，电泳工作液的固体份、颜基比、PH值、电导率等工艺参数会发生变化，应根据化验结果及时调整，使各工艺参数符合工艺规范并填写《R04-041电泳加料记录表》。1.5.8.1、固体份的调整1.5.8.1.1、补加量的计算方法：固体份每下降0.1%，需补加颜料浆86kg，树脂第3页共9页GY-KC0005涂装作业指导书（电泳工序操作规程)343kg；1.5.8.1.2、将补加的材料缓缓加入电泳槽中；1.5.8.2、电导率的调整通过排放部分超滤水，补加等量的纯水进行调整；1.5.8.3、颜基比、PH值及溶剂含量的调整：在电泳漆供货商技术人员的指导下，将所需补加的材料加入电泳槽进行调整。1.6、阳极液系统操作阳极液在春夏季温度较高时易生霉...
