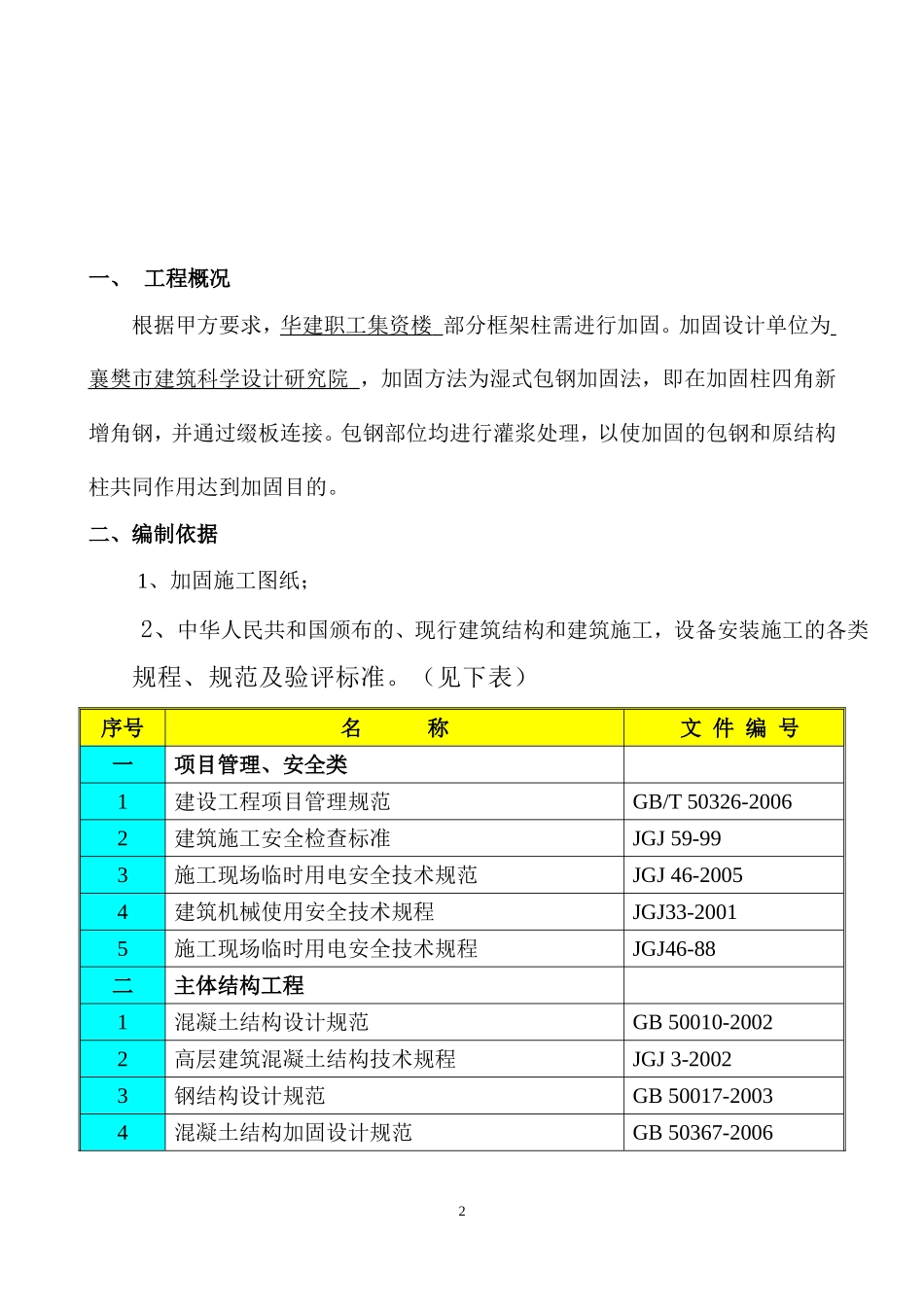

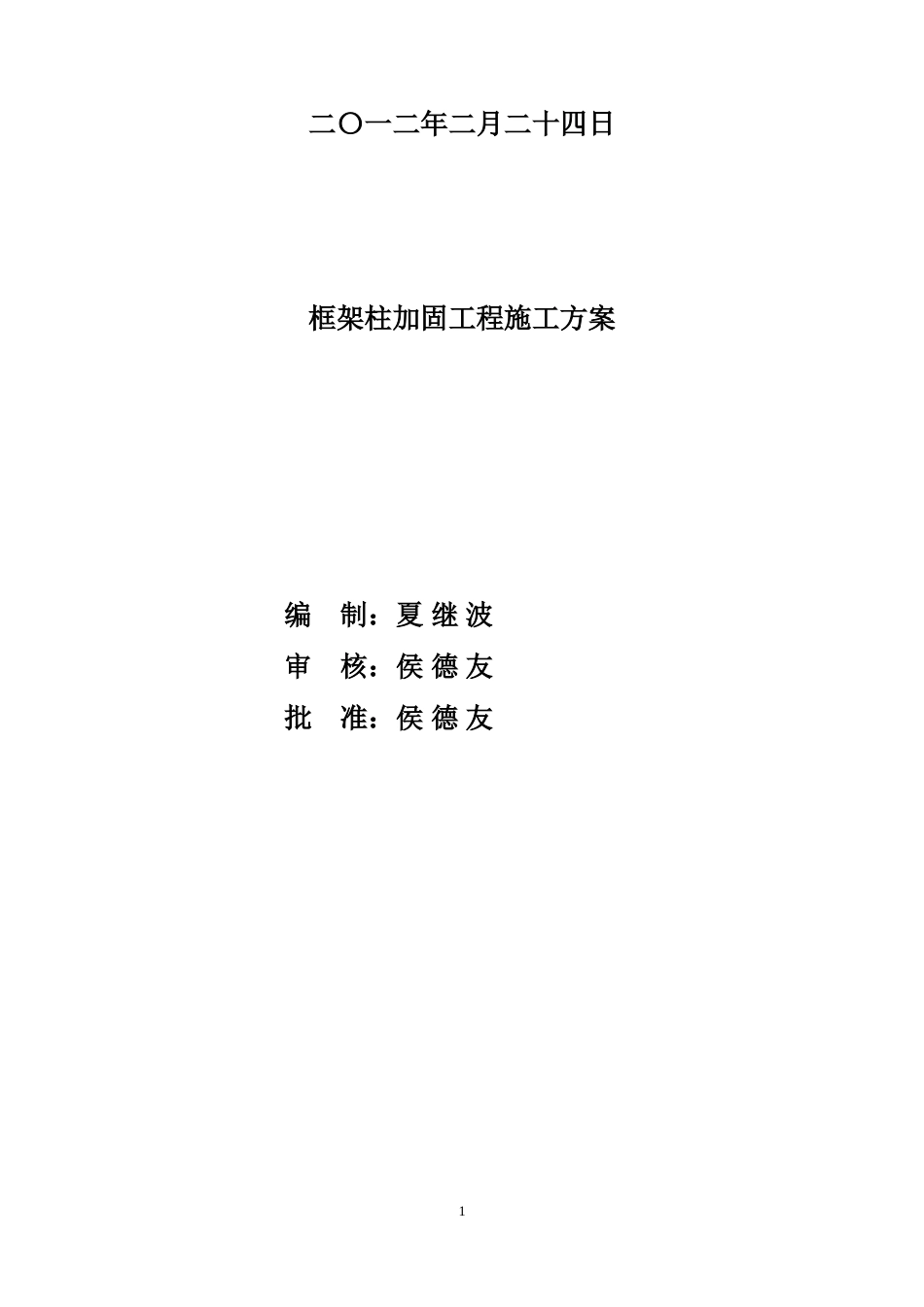

华建职工集资楼框架柱加固工程施工方案武汉恒升建筑科技开发工程有限公司二〇一二年二月二十四日框架柱加固工程施工方案编制：夏继波审核：侯德友批准：侯德友1一、工程概况根据甲方要求，华建职工集资楼部分框架柱需进行加固。加固设计单位为襄樊市建筑科学设计研究院，加固方法为湿式包钢加固法，即在加固柱四角新增角钢，并通过缀板连接。包钢部位均进行灌浆处理，以使加固的包钢和原结构柱共同作用达到加固目的。二、编制依据1、加固施工图纸；2、中华人民共和国颁布的、现行建筑结构和建筑施工，设备安装施工的各类规程、规范及验评标准。（见下表）序号名称文件编号一项目管理、安全类1建设工程项目管理规范GB/T50326-20062建筑施工安全检查标准JGJ59-993施工现场临时用电安全技术规范JGJ46-20054建筑机械使用安全技术规程JGJ33-20015施工现场临时用电安全技术规程JGJ46-88二主体结构工程1混凝土结构设计规范GB50010-20022高层建筑混凝土结构技术规程JGJ3-20023钢结构设计规范GB50017-20034混凝土结构加固设计规范GB50367-200625建筑钢结构焊接技术规程JGJ81-20026建筑抗震加固技术规程JGJ116-987钢筋焊接及验收规程JGJ18-20038混凝土结构后锚固技术规程JGJ145-20049混凝土结构工程施工质量验收规范GB50204-200210钢结构工程施工质量验收规范GB50205-20013、湖北省省级建设工法：《混凝土结构粘钢加固施工工法》HBGF167-2008三、目标要求质量目标：合格。安全目标：施工过程中，采取有效的安全措施，杜绝伤亡事故，做到文明施工。工期目标：30天四、施工准备图纸会审：本工程进场前，在现场根据施工图作详细的技术交底，明确设计意图；技术交底：队伍进场后，施工单位技术人员应该根据施工图纸作出施工计划书，根据先后顺序及施工进度，依次对每一道工序作出详细的技术交底，让所有的施工人员都熟悉施工程序，领会操作要领。在每一个施工环节施工管理人员都应跟班作业进行过程控制，使所有工艺都按规范和设计图纸进行施工。五、材料和机具配备1、加固材料：型钢及钢板：Q235-B钢，焊条采用E43XX系列焊条。灌浆及植筋材料：HM_-120M，HM-500型改性环氧树脂结构胶，灌注胶抗3压强度≥65.0Mpa，抗拉强度≥30.0Mpa。植筋胶抗压强度≥60.0Mpa，抗拉强度≥8.5Mpa，抗弯强度≥50.0Mpa.该结构胶为改性环氧树脂结构胶，不受潮湿、高温影响。所有材料进厂时必需具有生产厂家的出厂合格证明及质量证明书，并经现场监理人员见证取样送检，由检测单位出具合格的检测报告后方能使用。2、主要机械设备：主要机械设备表序号名称型号数量1电锤博世3台2电凿博世3台2角向磨光机10台3空压机0.3m32台4电焊机4台5砼切割机1台6砂轮切割机1台7氧气、乙炔设备1套8灌浆设备1套4六、施工管理人员表加固工程项目技术管理人员一览表名称姓名职务职称主要经验及承担过的项目总部侯德友总经理高级工程师陈宽诚总工高级工程师现场夏继波负责人工程师方晓清材料员材料员杨森安全员安全员七、加固施工方案粘型钢工艺流程：基层处理放线下料、制作安装、焊接封口密封检查浆料调配灌浆空鼓检5验表面喷砂、防护处理（一）基层处理：分为混凝土面处理和钢材粘结表面处理。1、混凝土表面处理将柱面混凝土不平整部位用人工凿出大体平整，如有粉刷层，应先剥掉粉刷层。穿楼板位置，应采用人工凿穿，保留板内钢筋。此处柱面应修凿平直、顺滑。用金刚片将混凝土表面混凝土打磨掉2～3mm，直至露出砼新基面。打磨要求平整。转角部位应磨出小圆角，曲率半径≥10mm。以上工序完成后再用脱脂棉蘸丙酮将打磨后的混凝土表面清洗干净，直至无粉尘。在设有锚栓的部位应在基层打磨前用电锤钻孔，孔内亦应清洗干净。对于混凝土面打磨后，基层如出现孔洞、蜂窝麻面等现象，应事先采用环氧砂浆修补平整，修补后应注意养护。对于柱脚及柱顶（一层楼面部分）部位，应先采用切割机将地面砼面层和瓷砖切割分离，再对砼面层进行破碎，并清理面层以下填充材料，直至楼板结构层。2、钢材粘贴面粗糙处理将待粘贴表面用角磨机打磨除锈，然后将角钢及钢板内侧均匀涂刷一层HM_-120M型结构胶，并随即喷砂干燥粗沙，待结构胶指触干燥后防止干燥通风...
