pva做保护胶体VIP免费

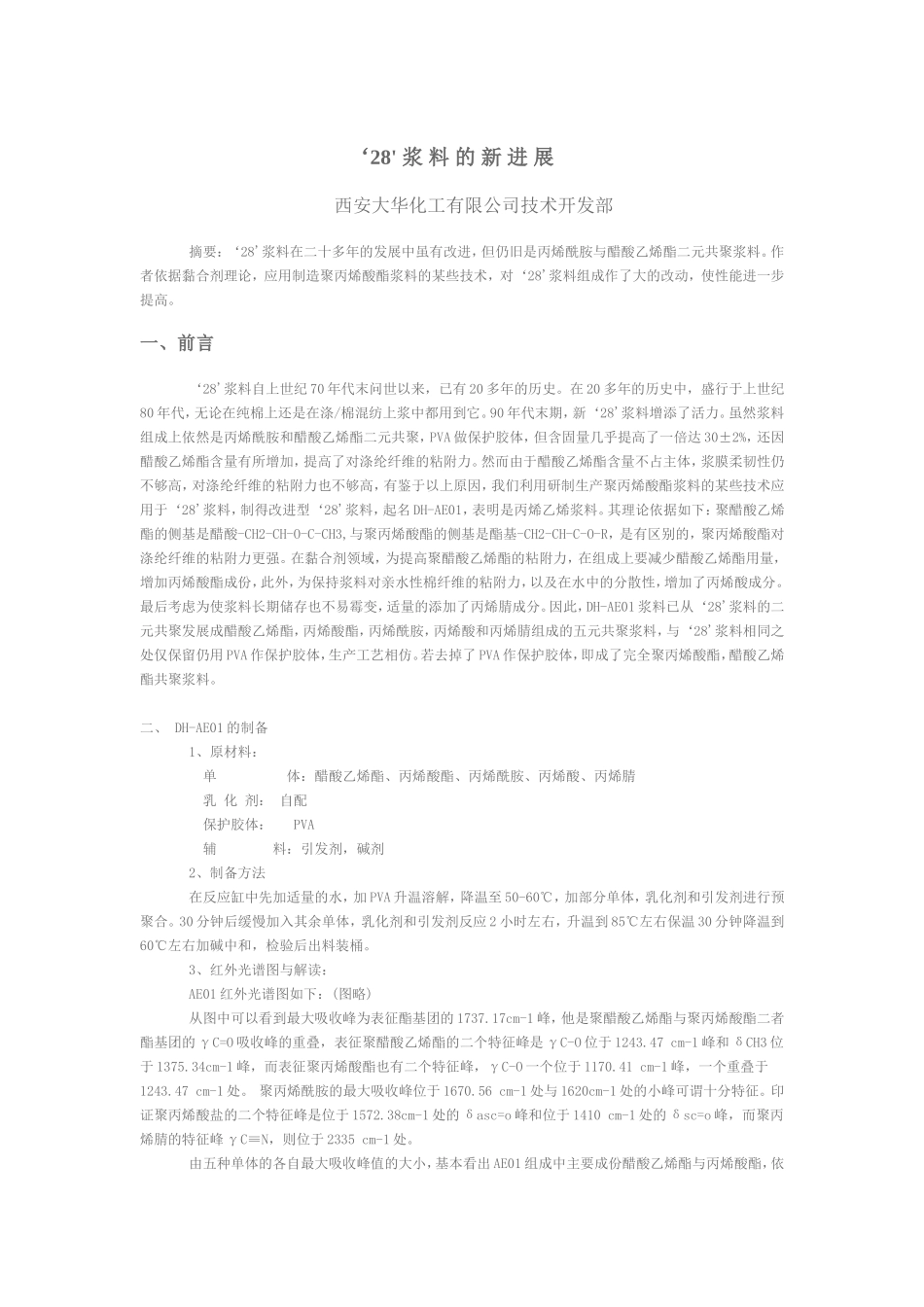

‘28'浆料的新进展西安大华化工有限公司技术开发部摘要：‘28'浆料在二十多年的发展中虽有改进，但仍旧是丙烯酰胺与醋酸乙烯酯二元共聚浆料。作者依据黏合剂理论，应用制造聚丙烯酸酯浆料的某些技术，对‘28'浆料组成作了大的改动，使性能进一步提高。一、前言‘28'浆料自上世纪70年代末问世以来，已有20多年的历史。在20多年的历史中，盛行于上世纪80年代，无论在纯棉上还是在涤/棉混纺上浆中都用到它。90年代末期，新‘28'浆料增添了活力。虽然浆料组成上依然是丙烯酰胺和醋酸乙烯酯二元共聚，PVA做保护胶体，但含固量几乎提高了一倍达30±2%，还因醋酸乙烯酯含量有所增加，提高了对涤纶纤维的粘附力。然而由于醋酸乙烯酯含量不占主体，浆膜柔韧性仍不够高，对涤纶纤维的粘附力也不够高，有鉴于以上原因，我们利用研制生产聚丙烯酸酯浆料的某些技术应用于‘28'浆料，制得改进型‘28'浆料，起名DH-AE01，表明是丙烯乙烯浆料。其理论依据如下：聚醋酸乙烯酯的侧基是醋酸-CH2-CH-O-C-CH3,与聚丙烯酸酯的侧基是酯基-CH2-CH-C-O-R，是有区别的，聚丙烯酸酯对涤纶纤维的粘附力更强。在黏合剂领域，为提高聚醋酸乙烯酯的粘附力，在组成上要减少醋酸乙烯酯用量，增加丙烯酸酯成份，此外，为保持浆料对亲水性棉纤维的粘附力，以及在水中的分散性，增加了丙烯酸成分。最后考虑为使浆料长期储存也不易霉变，适量的添加了丙烯腈成分。因此，DH-AE01浆料已从‘28'浆料的二元共聚发展成醋酸乙烯酯，丙烯酸酯，丙烯酰胺，丙烯酸和丙烯腈组成的五元共聚浆料，与‘28'浆料相同之处仅保留仍用PVA作保护胶体，生产工艺相仿。若去掉了PVA作保护胶体，即成了完全聚丙烯酸酯，醋酸乙烯酯共聚浆料。二、DH-AE01的制备1、原材料：单体：醋酸乙烯酯、丙烯酸酯、丙烯酰胺、丙烯酸、丙烯腈乳化剂：自配保护胶体：PVA辅料：引发剂，碱剂2、制备方法在反应缸中先加适量的水，加PVA升温溶解，降温至50-60℃，加部分单体，乳化剂和引发剂进行预聚合。30分钟后缓慢加入其余单体，乳化剂和引发剂反应2小时左右，升温到85℃左右保温30分钟降温到60℃左右加碱中和，检验后出料装桶。3、红外光谱图与解读：AE01红外光谱图如下：(图略)从图中可以看到最大吸收峰为表征酯基团的1737.17cm-1峰，他是聚醋酸乙烯酯与聚丙烯酸酯二者酯基团的γC=O吸收峰的重叠，表征聚醋酸乙烯酯的二个特征峰是γC-O位于1243.47cm-1峰和δCH3位于1375.34cm-1峰，而表征聚丙烯酸酯也有二个特征峰，γC-O一个位于1170.41cm-1峰，一个重叠于1243.47cm-1处。聚丙烯酰胺的最大吸收峰位于1670.56cm-1处与1620cm-1处的小峰可谓十分特征。印证聚丙烯酸盐的二个特征峰是位于1572.38cm-1处的δasc=o峰和位于1410cm-1处的δsc=o峰，而聚丙烯腈的特征峰γC≡N，则位于2335cm-1处。由五种单体的各自最大吸收峰值的大小，基本看出AE01组成中主要成份醋酸乙烯酯与丙烯酸酯，依次是丙烯酰胺，丙烯酸和丙烯腈，符合设计要求。三、DH-AE01的性能指标与检测1、AE01的几项常规质量指标：1-1外观：乳白色乳液（带兰光）；1-2含固量：25±2%1-3粘度（3%浆液，25℃）：6-12mPa.s1-4PH值（3%浆液，25℃）：6-71-5水溶性：可用任意温度的水稀释2、AE01浆液与浆膜的几项性能：检测结果列于表1：检测项目计量单位检测结果备注黏着力（粗纱法）对CN58.3陕西省纺织检测中心测试黏着力（粗纱法）对T/C（65/35）N5.98陕西省纺织检测中心测试浆膜断裂强度N/mm29.97中棉行协浆料测试中心浆膜断裂伸长率%51.11中棉行协浆料测试中心浆膜吸湿率（RH65%）%10.47中棉行协浆料测试中心浆膜吸湿率（RH75%）%12.40中棉行协浆料测试中心浆膜耐磨性（800目砂皮纸磨1000次的质量耗损）㎎/㎝20.205中棉行协浆料测试中心由检测数据可以看出，改进型‘28'浆料DH-AE01不论对棉还是对涤/棉（65/35）的黏着力（粗纱法）都比较高；浆膜断裂强度较低，断裂伸长率适中（这二项有利于分绞）；尤其浆膜耐磨性明显高于其它丙烯类浆料，仅次于PVA，而且浆膜吸湿性近似PVA，不存在湿再粘性（对湿度敏感性小，有利织造）。此外，DH-AE01浆料与PVA、淀粉浆相溶性好，不分层，这归因于AE01反应过程中，单体...
