PH 无热再生式干燥机操作手册VIP免费

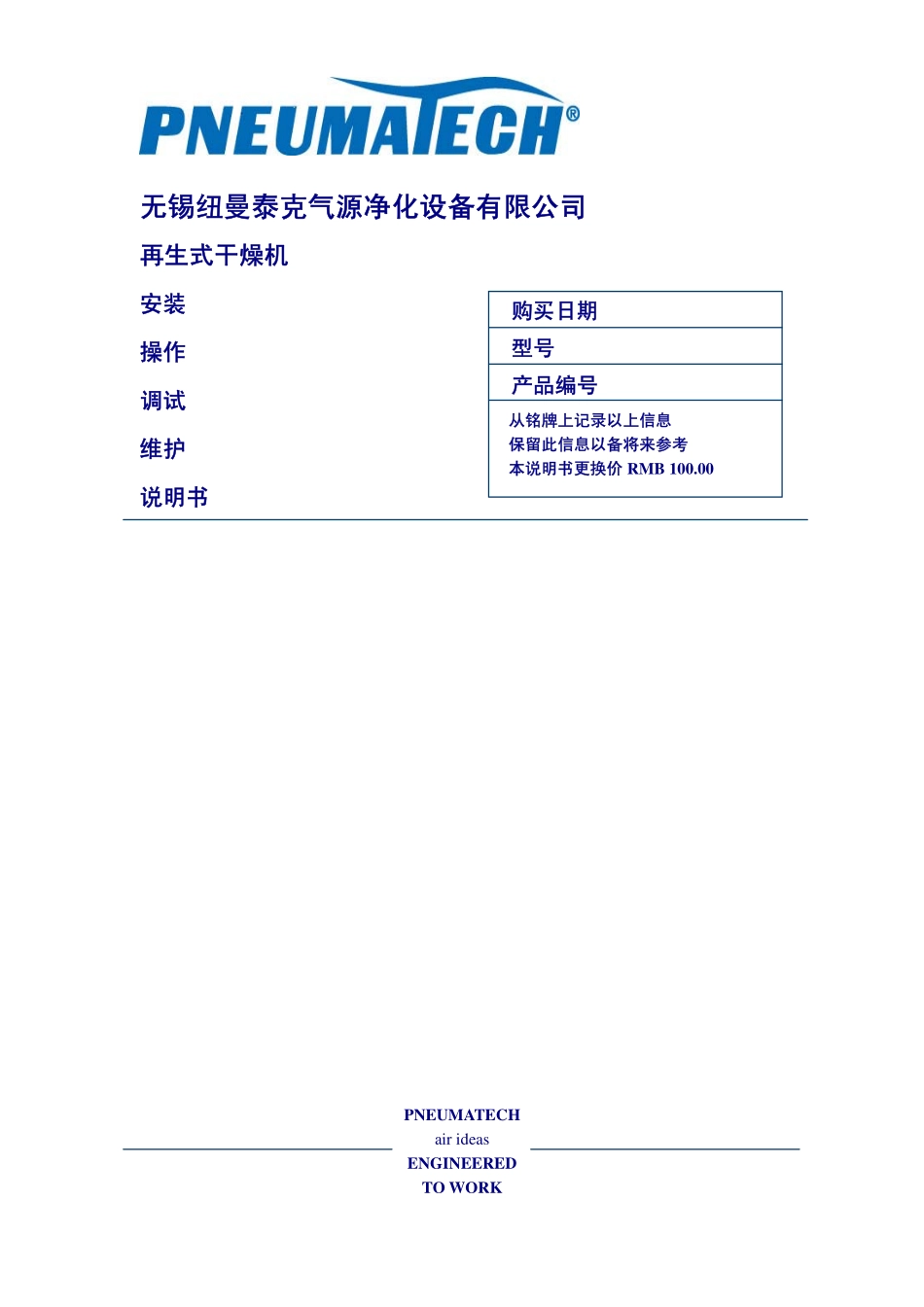

PH 无热再生式干燥机操作手册_第1页
1/11

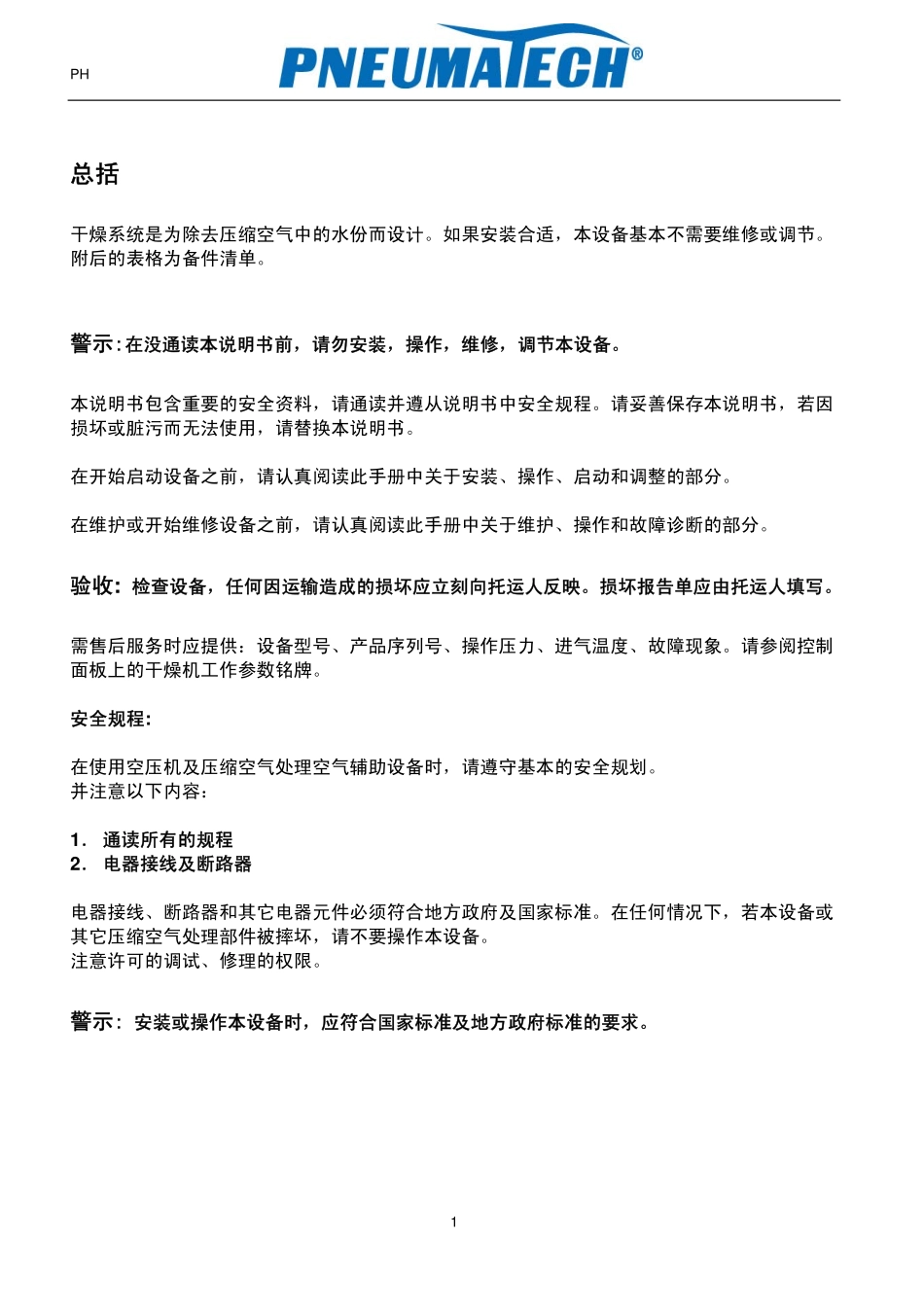

PH 无热再生式干燥机操作手册_第2页
2/11

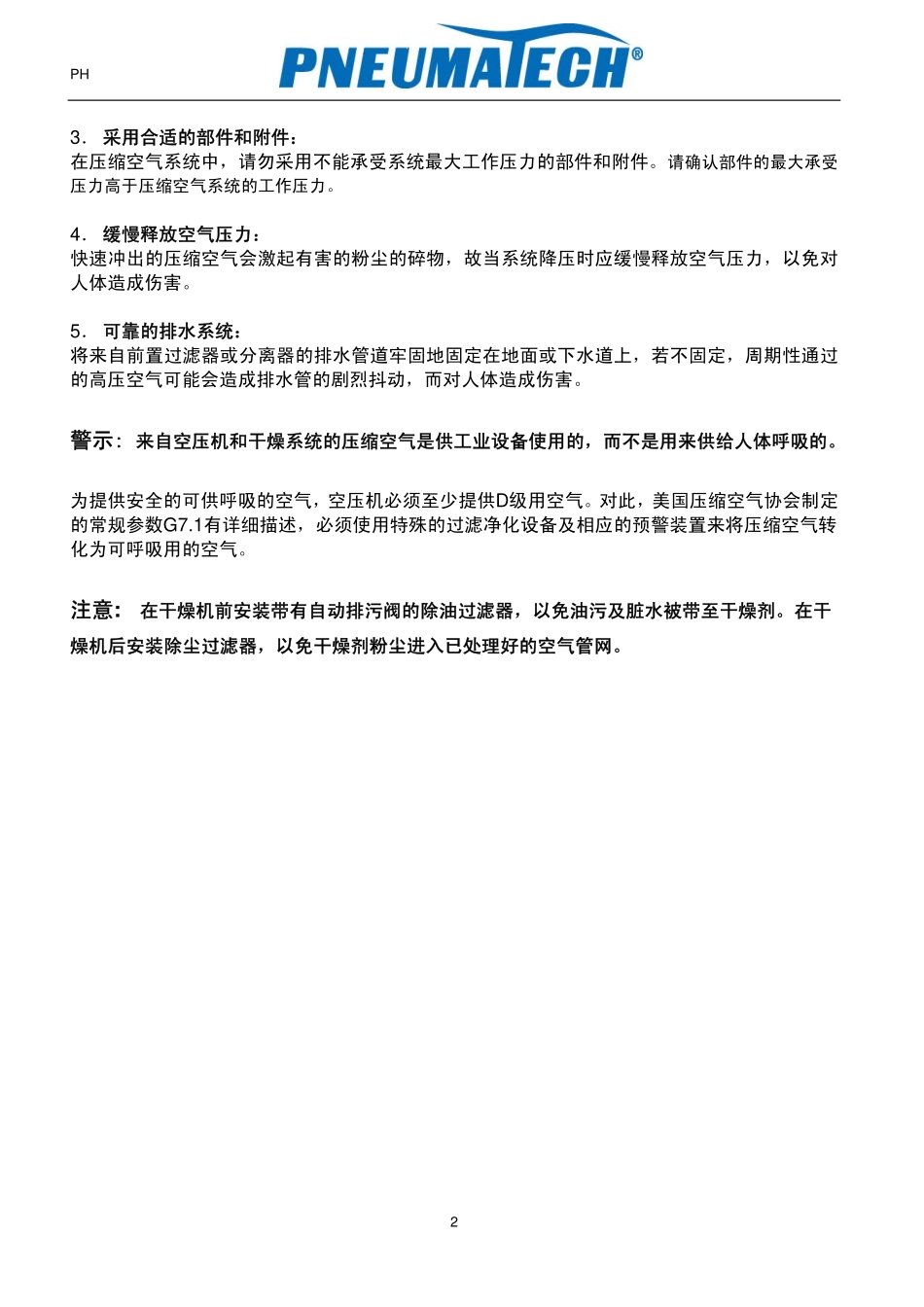

PH 无热再生式干燥机操作手册_第3页
3/11
无锡纽曼泰克气源净化设备有限公司再生式干燥机安装操作调试维护说明书PNEUMATECHairideasENGINEEREDTOWORK购买日期型号产品编号从铭牌上记录以上信息保留此信息以备将来参考本说明书更换价RMB100.00PH1总括干燥系统是为除去压缩空气中的水份而设计。如果安装合适,本设备基本不需要维修或调节。附后的表格为备件清单。警示:在没通读本说明书前,请勿安装,操作,维修,调节本设备。本说明书包含重要的安全资料,请通读并遵从说明书中安全规程。请妥善保存本说明书,若因损坏或脏污而无法使用,请替换本说明书。在开始启动设备之前,请认真阅读此手册中关于安装、操作、启动和调整的部分。在维护或开始维修设备之前,请认真阅读此手册中关于维护、操作和故障诊断的部分。验收:检查设备,任何因运输造成的损坏应立刻向托运人反映。损坏报告单应由托运人填写。需售后服务时应提供:设备型号、产品序列号、操作压力、进气温度、故障现象。请参阅控制面板上的干燥机工作参数铭牌。安全规程:在使用空压机及压缩空气处理空气辅助设备时,请遵守基本的安全规划。并注意以下内容:1.通读所有的规程2.电器接线及断路器电器接线、断路器和其它电器元件必须符合地方政府及国家标准。在任何情况下,若本设备或其它压缩空气处理部件被摔坏,请不要操作本设备。注意许可的调试、修理的权限。警示:安装或操作本设备时,应符合国家标准及地方政府标准的要求。PH23.采用合适的部件和附件:在压缩空气系统中,请勿采用不能承受系统最大工作压力的部件和附件。请确认部件的最大承受压力高于压缩空气系统的工作压力。4.缓慢释放空气压力:快速冲出的压缩空气会激起有害的粉尘的碎物,故当系统降压时应缓慢释放空气压力,以免对人体造成伤害。5.可靠的排水系统:将来自前置过滤器或分离器的排水管道牢固地固定在地面或下水道上,若不固定,周期性通过的高压空气可能会造成排水管的剧烈抖动,而对人体造成伤害。警示:来自空压机和干燥系统的压缩空气是供工业设备使用的,而不是用来供给人体呼吸的。为提供安全的可供呼吸的空气,空压机必须至少提供D级用空气。对此,美国压缩空气协会制定的常规参数G7.1有详细描述,必须使用特殊的过滤净化设备及相应的预警装置来将压缩空气转化为可呼吸用的空气。注意:在干燥机前安装带有自动排污阀的除油过滤器,以免油污及脏水被带至干燥剂。在干燥机后安装除尘过滤器,以免干燥剂粉尘进入已处理好的空气管网。PH3水冷后冷却器T风冷后冷却器自动排水阀后置过滤器PH1吸附式干燥机的干燥剂装填及更换步骤纽曼泰克所有标准型号的干燥机中采用A级活性氧化铝,处理气量为5SCFM到500SCFM的干燥机,采用直径为3.2mm的氧化铝颗粒。处理气量大于500SCFM的(14m3/min以上),用占总量20%的直径为6.35mm的氧化铝颗粒,这样有助于压缩空气通过干燥塔时的气流分布。充填步骤:1、确信干燥机已泄压。2、移开干燥塔上的充填口的堵头和法兰。3、用电筒检查确认每个塔体内是空的。4、确信干燥剂排出口已关闭紧。5、开始向塔内充填干燥剂时,如果有大颗粒的氧化铝干燥剂,应首先装填大颗粒质量50%的干燥剂于塔体底部,然后装填小颗粒的氧化铝干燥剂,最后装填另外50%大颗粒质量的干燥剂于塔体顶部,大直径颗粒的氧化铝干燥剂应该靠近空气的进出口。6、装填示意见右图。7、关紧充填口。注意:请严格按照设备铭牌所标称的干燥剂数量装填,正确的干燥剂冲入量,可能会也可能不会充填至塔体的顶部排出步骤:1、在开始排出干燥剂时,确信干燥机已泄压。2、干燥剂将被排出,通过塔体上的排料口。干燥剂的处理:干燥剂并不被认为是一种危险的废物,除非其包含油或有毒的物质。干燥剂的处理应由地方上的废物管理部门执行出口10%6~8mm氧化铝10%6~8mm氧化铝80%3~5mm氧化铝过滤网塔体过滤网填料口PH5PH系列无热再生式干燥机操作和维护1.概要:A.将干燥机安装于室内或室外顶蓬下一个水平的基础上。B.为干燥机配备进出口截止阀以及一个旁通阀以便于维修和启动。C.选用适当的断路器将电源接到干燥机上。D.再生排气可以用管子从干燥机旁引开,要确保管道的尺寸适当,长度上每增加3米将管子的直径...
