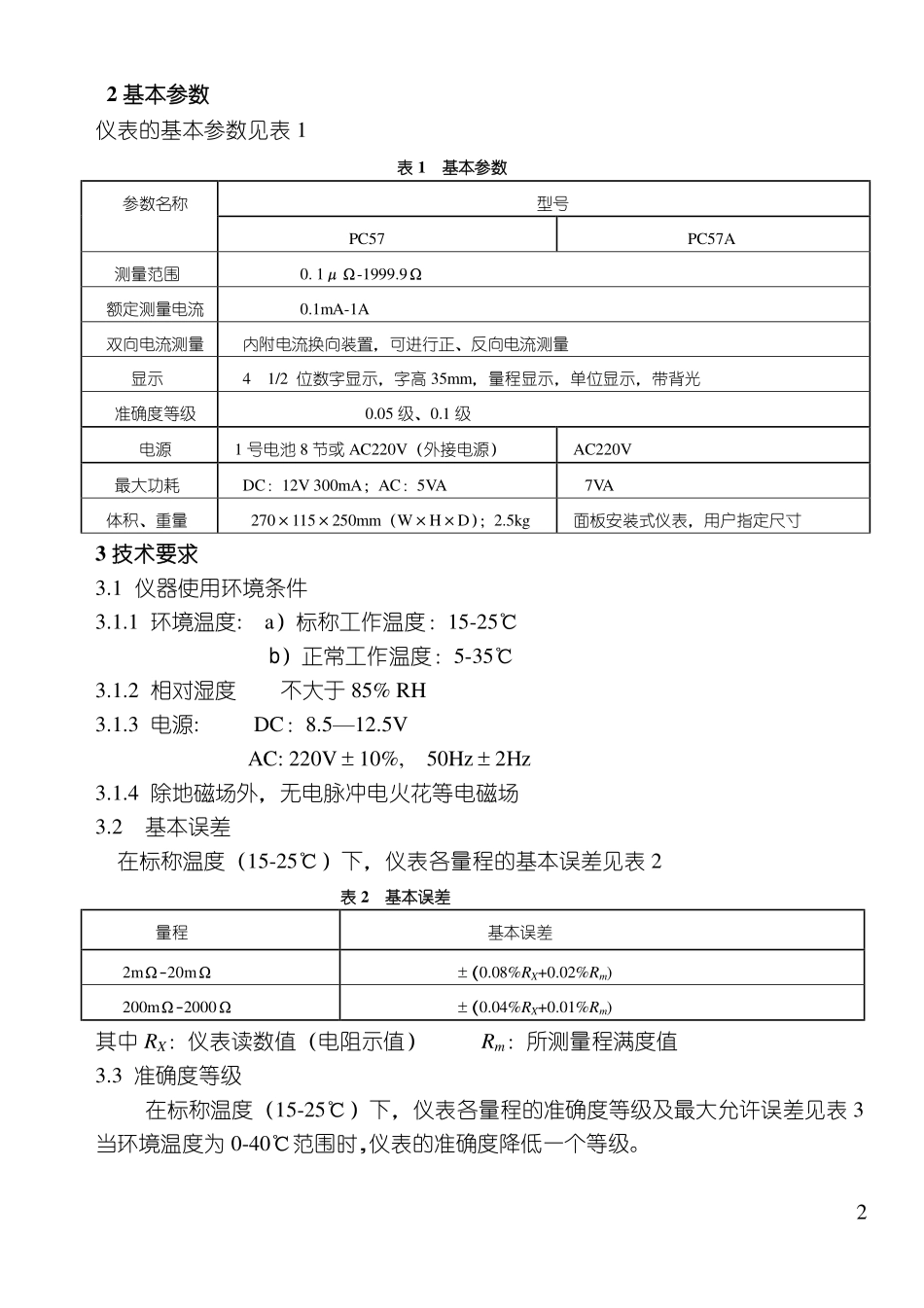

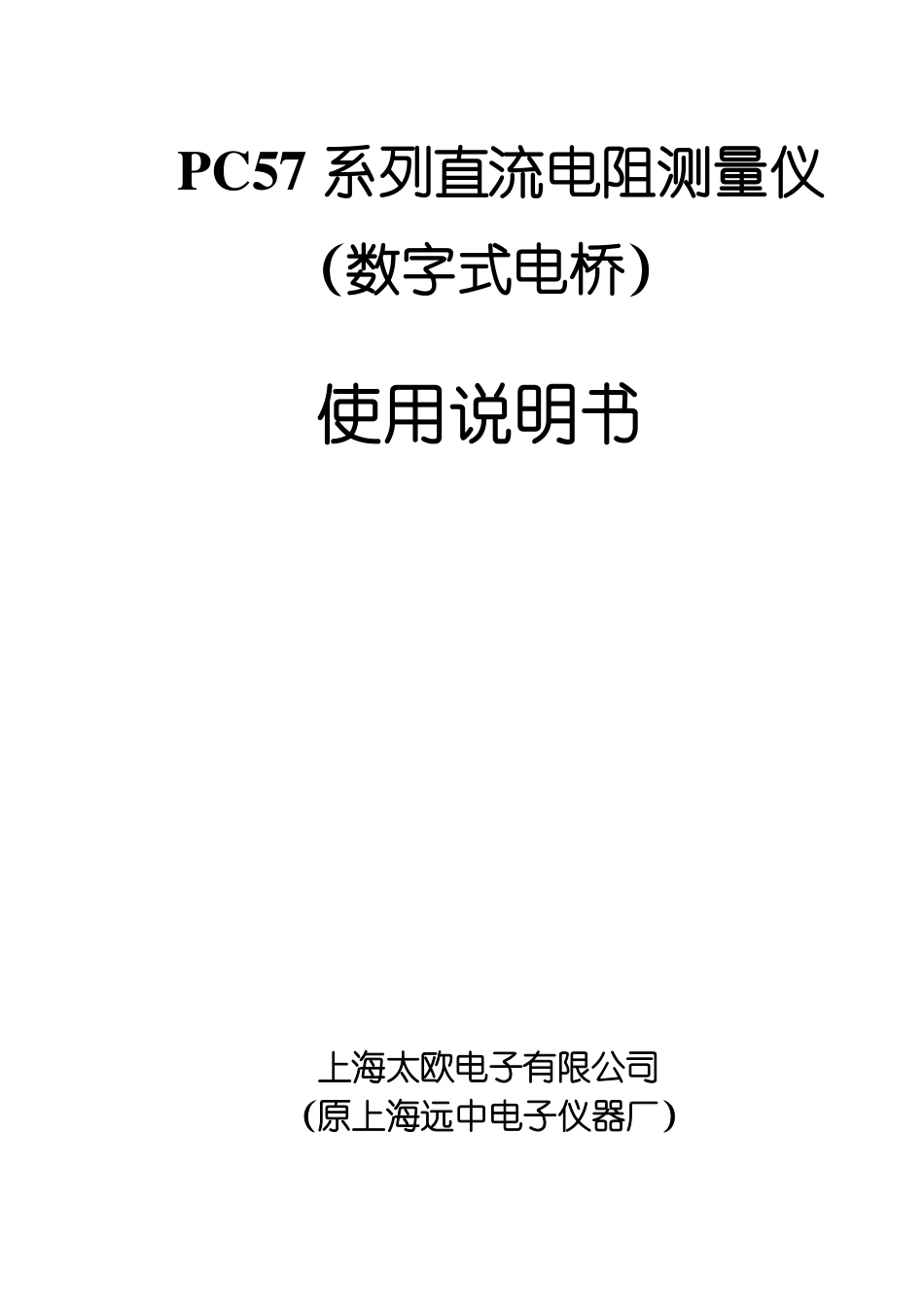

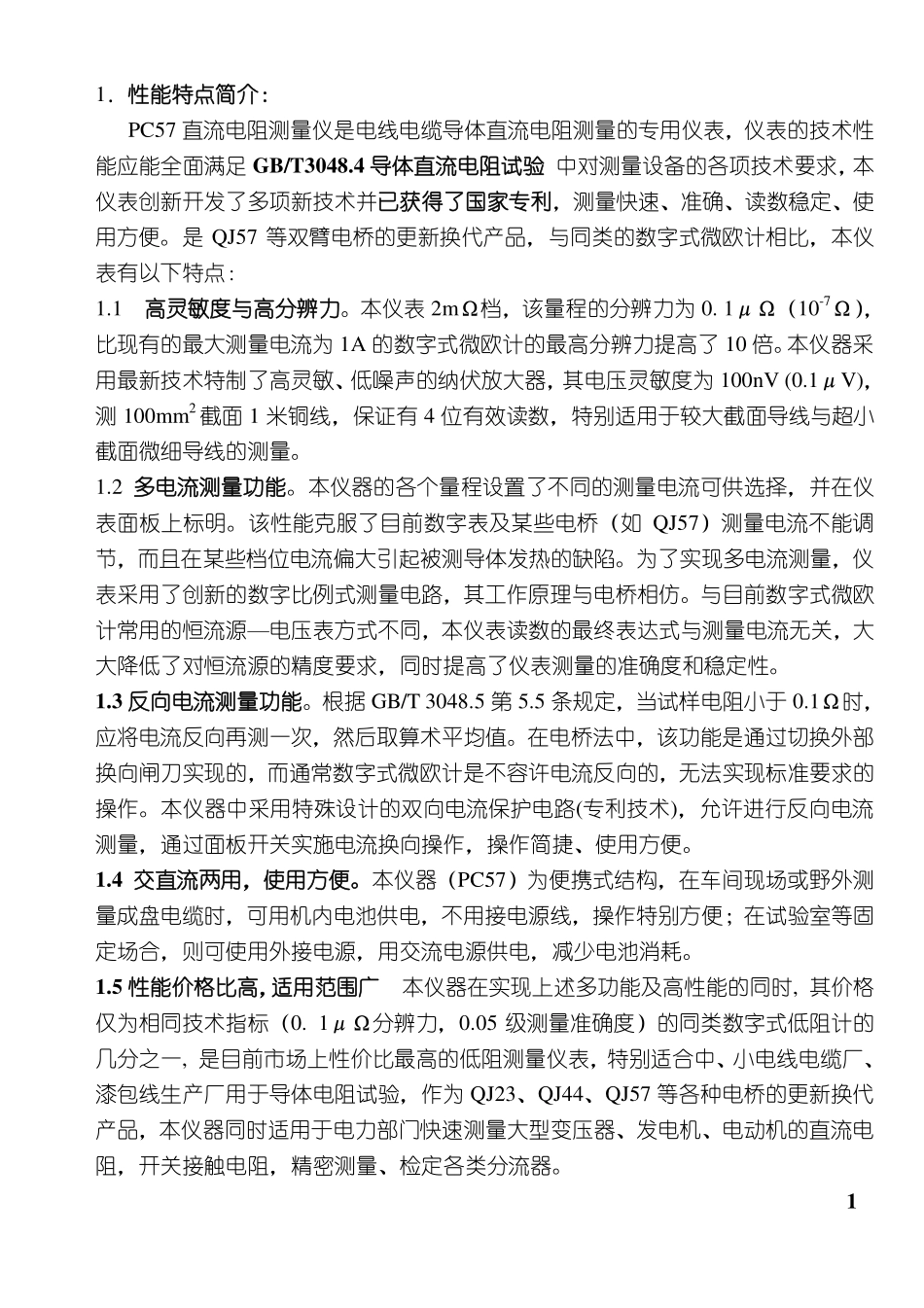

PC57系列直流电阻测量仪（数字式电桥）使用说明书上海太欧电子有限公司（原上海远中电子仪器厂）1．性能特点简介：PC57直流电阻测量仪是电线电缆导体直流电阻测量的专用仪表，仪表的技术性能应能全面满足GB/T3048.4导体直流电阻试验中对测量设备的各项技术要求，本仪表创新开发了多项新技术并已获得了国家专利，测量快速、准确、读数稳定、使用方便。是QJ57等双臂电桥的更新换代产品，与同类的数字式微欧计相比，本仪表有以下特点：1.1高灵敏度与高分辨力。本仪表2mΩ档，该量程的分辨力为0.1μΩ（10-7Ω），比现有的最大测量电流为1A的数字式微欧计的最高分辨力提高了10倍。本仪器采用最新技术特制了高灵敏、低噪声的纳伏放大器，其电压灵敏度为100nV(0.1μV)，测100mm2截面1米铜线，保证有4位有效读数，特别适用于较大截面导线与超小截面微细导线的测量。1.2多电流测量功能。本仪器的各个量程设置了不同的测量电流可供选择，并在仪表面板上标明。该性能克服了目前数字表及某些电桥（如QJ57）测量电流不能调节，而且在某些档位电流偏大引起被测导体发热的缺陷。为了实现多电流测量，仪表采用了创新的数字比例式测量电路，其工作原理与电桥相仿。与目前数字式微欧计常用的恒流源—电压表方式不同，本仪表读数的最终表达式与测量电流无关，大大降低了对恒流源的精度要求，同时提高了仪表测量的准确度和稳定性。1.3反向电流测量功能。根据GB/T3048.5第5.5条规定，当试样电阻小于0.1Ω时，应将电流反向再测一次，然后取算术平均值。在电桥法中，该功能是通过切换外部换向闸刀实现的，而通常数字式微欧计是不容许电流反向的，无法实现标准要求的操作。本仪器中采用特殊设计的双向电流保护电路(专利技术)，允许进行反向电流测量，通过面板开关实施电流换向操作，操作简捷、使用方便。1.4交直流两用，使用方便。本仪器（PC57）为便携式结构，在车间现场或野外测量成盘电缆时，可用机内电池供电，不用接电源线，操作特别方便；在试验室等固定场合，则可使用外接电源，用交流电源供电，减少电池消耗。1.5性能价格比高，适用范围广本仪器在实现上述多功能及高性能的同时,其价格仅为相同技术指标（0.1μΩ分辨力，0.05级测量准确度）的同类数字式低阻计的几分之一,是目前市场上性价比最高的低阻测量仪表，特别适合中、小电线电缆厂、漆包线生产厂用于导体电阻试验，作为QJ23、QJ44、QJ57等各种电桥的更新换代产品，本仪器同时适用于电力部门快速测量大型变压器、发电机、电动机的直流电阻，开关接触电阻，精密测量、检定各类分流器。12基本参数仪表的基本参数见表1表1基本参数型号参数名称PC57PC57A测量范围0.1μΩ-1999.9Ω额定测量电流0.1mA-1A双向电流测量内附电流换向装置，可进行正、反向电流测量显示41/2位数字显示，字高35mm，量程显示，单位显示，带背光准确度等级0.05级、0.1级电源1号电池8节或AC220V（外接电源）AC220V最大功耗DC：12V300mA；AC：5VA7VA体积、重量270×115×250mm（W×H×D）；2.5kg面板安装式仪表，用户指定尺寸3技术要求3.1仪器使用环境条件3.1.1环境温度:a）标称工作温度：15-25℃b）正常工作温度：5-35℃3.1.2相对湿度不大于85%RH3.1.3电源:DC：8.5—12.5VAC:220V±10%,50Hz±2Hz3.1.4除地磁场外，无电脉冲电火花等电磁场3.2基本误差在标称温度（15-25℃）下，仪表各量程的基本误差见表2表2基本误差量程基本误差2mΩ-20mΩ±(0.08%RX+0.02%Rm)200mΩ-2000Ω±(0.04%RX+0.01%Rm)其中RX：仪表读数值（电阻示值）Rm：所测量程满度值3.3准确度等级在标称温度（15-25℃）下，仪表各量程的准确度等级及最大允许误差见表3当环境温度为0-40℃范围时,仪表的准确度降低一个等级。2表3准确度等级与最大允许误差量程准确度等级最大允许误差2mΩ-20mΩ0.1±0.1%200mΩ-2000Ω0.05±0.05%3.4额定电流仪表各测量档位的额定电流标称值见表4。表4额定电流标称值测量状态量程常规电流（THI）低电流（TLO）2mΩ————1A20mΩ1A————200mΩ————100mA2Ω100mA10mA20Ω10mA1mA200Ω1mA100μA2000Ω100μA————3.5双向电流测量在消除了测量回路的热电势偏差后，仪表在正...
