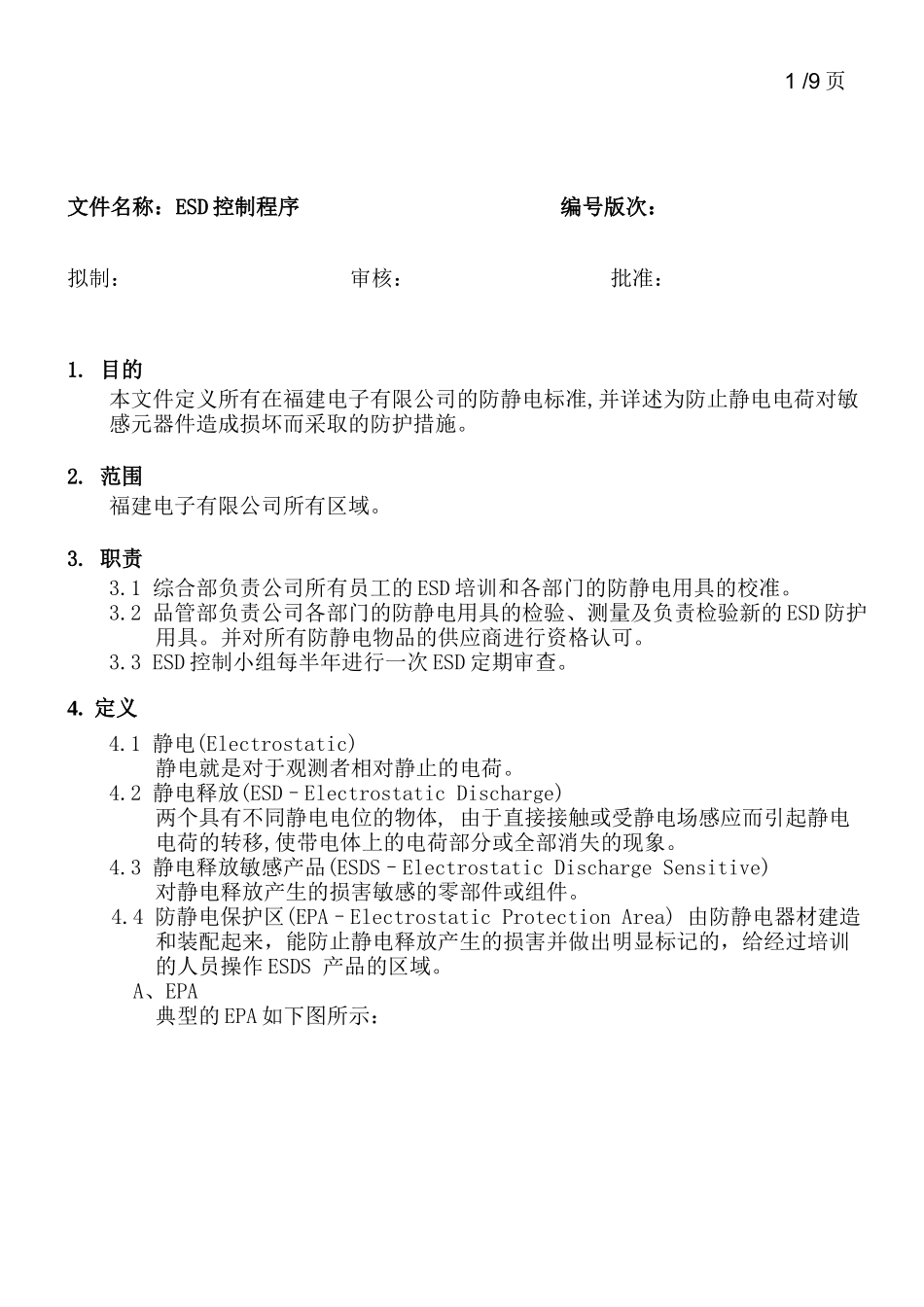

1/9页文件名称:ESD控制程序编号版次:拟制:审核:批准:1.目的本文件定义所有在福建电子有限公司的防静电标准,并详述为防止静电电荷对敏感元器件造成损坏而采取的防护措施。2.范围福建电子有限公司所有区域。3.职责3.1综合部负责公司所有员工的ESD培训和各部门的防静电用具的校准。3.2品管部负责公司各部门的防静电用具的检验、测量及负责检验新的ESD防护用具。并对所有防静电物品的供应商进行资格认可。3.3ESD控制小组每半年进行一次ESD定期审查。4.定义4.1静电(Electrostatic)静电就是对于观测者相对静止的电荷。4.2静电释放(ESD–ElectrostaticDischarge)两个具有不同静电电位的物体,由于直接接触或受静电场感应而引起静电电荷的转移,使带电体上的电荷部分或全部消失的现象。4.3静电释放敏感产品(ESDS–ElectrostaticDischargeSensitive)对静电释放产生的损害敏感的零部件或组件。4.4防静电保护区(EPA–ElectrostaticProtectionArea)由防静电器材建造和装配起来,能防止静电释放产生的损害并做出明显标记的,给经过培训的人员操作ESDS产品的区域。A、EPA典型的EPA如下图所示:2/9页1传导轮2防静电垫3防静电手腕带测试仪4防静电鞋束测试仪5鞋束测试仪脚踏盘6防静电手腕带插孔7EPA接地线8EPA接地极9EBP10防静电手推车接地点11防静电工作鞋12电离设备13静电工作台的台面14防静电工作椅15防静电地板16防静电工作服17防静电货架18接地散料盘19EPA标识20机器4.4.2气候与环境条件(推荐)4.4.2.1温度EPA内应维持室温在15~35C范围内;4.4.2.2湿度EPA内应维持室内相对湿度在40%~70%RH范围内;4.4.2.3气压EPA内应维持大气压力在86~106kPa范围内。4.5接地电气连接到能供给或接受大量电荷的物体(常指大地)。4.6接地点(EBP)接地连接点5.作业内容5.1培训5.1.1所有员工(包括临时雇员)都应接受最新内容的ESD培训,各级经理都应对此负责;5.2人员的静电防护措施3/9页人员的ESD防护用具(如工作服,工作鞋,手腕带等)只允许在相关生产和工作区域穿着和佩带,禁止在户外穿着和使用。以下为防止静电释放造成破坏而采取的人员的主要保护措施,附录1列出相关工作所使用的保护措施。5.2.1防静电手腕带5.2.1.1防静电手腕带的腕带内表面对电缆扣的电阻应小于20K,腕带连接电缆的电阻应为0.9*106~1.1*106,佩带腕带时对地电阻应为1*106~1*107;5.2.1.2所有与静电释放敏感产品和设施有直接接触的人员在加工中或在成品处理中必须佩戴腕带;5.2.1.3所有进入EPA的人员(作业员在每班开始前)必须用防静电手腕带测试仪检查其连续使用性,并在《防静电检测登记表》上作记录。发现有不合格的须立即进行更换,直到检测合格为止;5.2.1.4戴防静电手腕带时须注意的事项5.2.1.4.1手腕带必须贴紧皮肤,不要戴在衣服或手套上;5.2.1.4.2皮肤干燥的员工,如果测试失败,可在再次测试前,在戴手腕带处抹一些专用皮肤霜,以增加皮肤的导电性;5.2.1.4.3员工在EPA内工作时,提倡尽可能使用手腕带;5.2.1.4.4有手腕带接地点的工位,在不影响操作的前提下,必须使用手腕带。对转件员及上料员等无法使用手腕带时,这些员工要使用防静电工作手套或指套。5.2.2防静电工作鞋5.2.2.1防静电工作鞋的鞋底对地电阻应为1*105~1*108;5.2.2.2除电工外,所有进入EPA的人员都应穿防静电工作鞋。电工因工作需进入生产作业区域时,应尽量在距离EPA1.5米的区域内活动,工作完成后不得在生产作业区域内逗留;5.2.2.3只有在防静电工作鞋不够的情况下,才可暂时用鞋环来代替;5.2.2.4除电工外,所有人员在进入EPA区域前,必须用防静电鞋束测试仪检查其连续使用性,并在《防静电检测登记表》上作记录。5.2.3防静电工作手套和指套5.2.3.1戴防静电工作手套/指套时对地电阻应为0.75*105~1*1010;5.2.3.2作摩擦起电测试时,防静电工作手套/指套的电压值必须在2秒内降低到小于100V;5.2.3.3在拿取PCB,PCBA,半成品,静电释放敏感产品和设施时,必须戴防静电工作手套/指套。5.2.4防静电工作服和工作帽5.2.4.1防静电工作服和工作帽的表面电阻值和对地电阻值都应1*105~1*1010;5.2.4.2作摩擦起电测试时,防静电工作服和工作帽的电压值必须在2秒内降...
