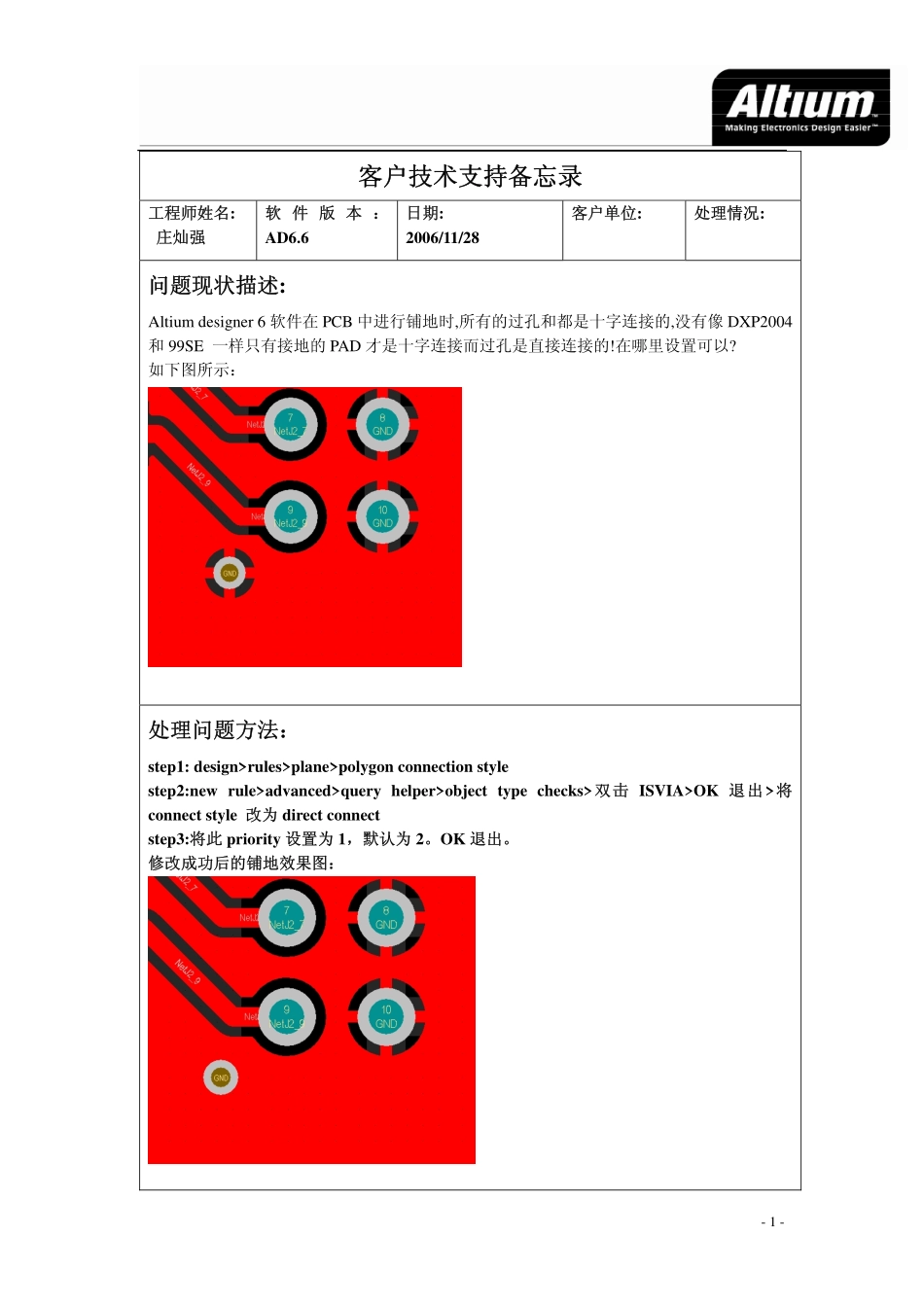

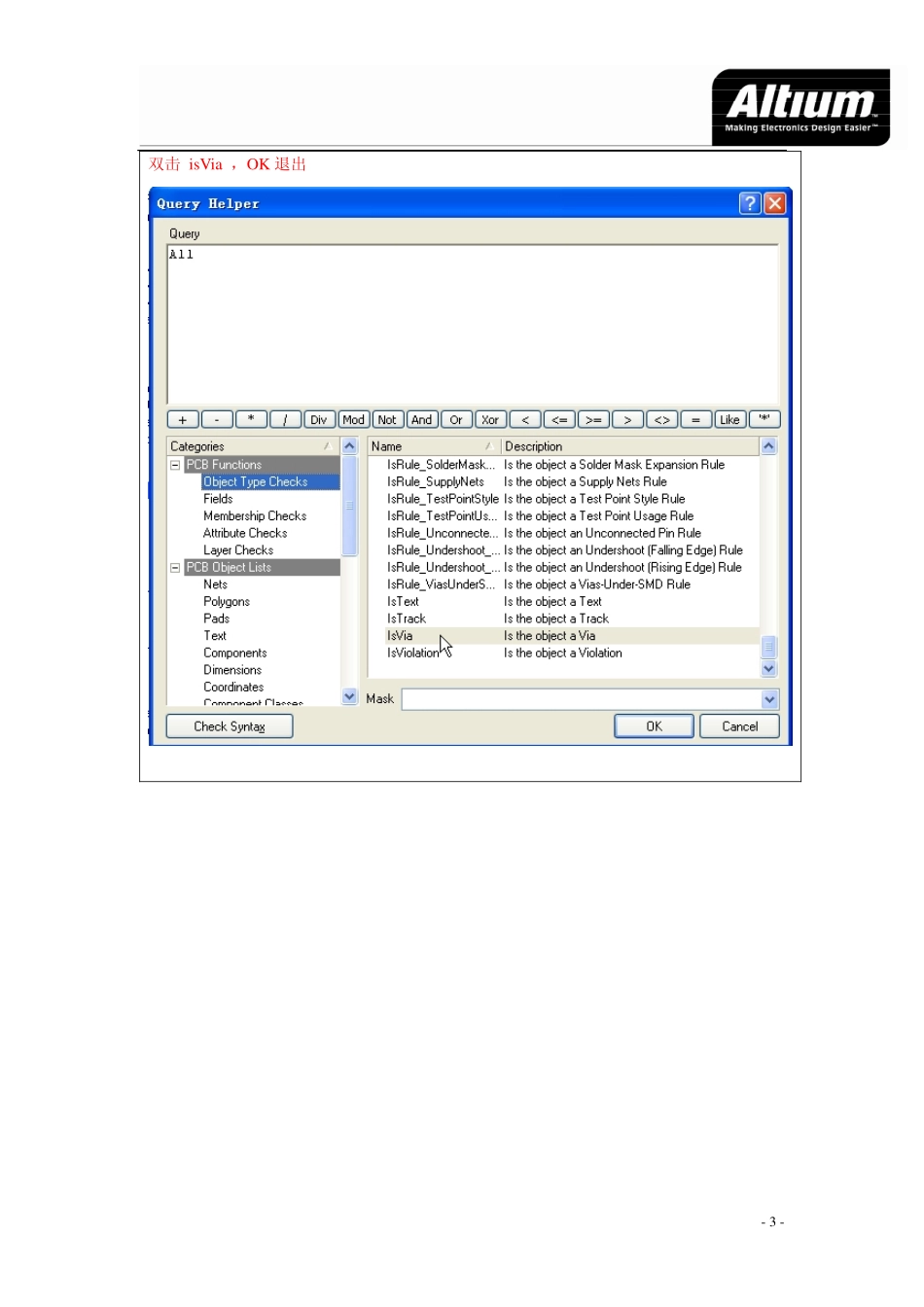

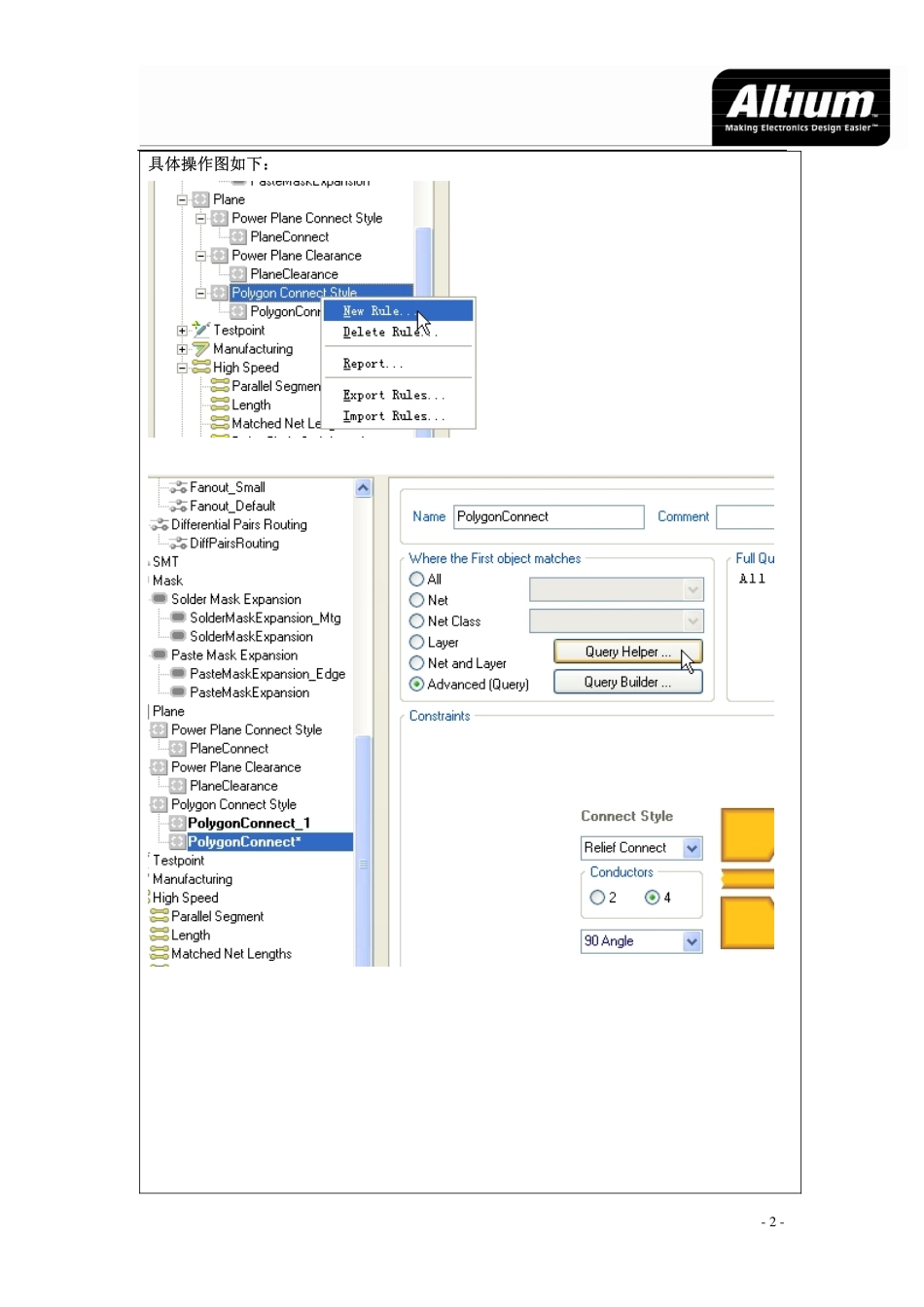

客户技术支持备忘录工程师姓名:庄灿强软件版本:AD6.6日期:2006/11/28客户单位:处理情况:问题现状描述:Altiumdesigner6软件在PCB中进行铺地时,所有的过孔和都是十字连接的,没有像DXP2004和99SE一样只有接地的PAD才是十字连接而过孔是直接连接的!在哪里设置可以?如下图所示:处理问题方法:step1:design>rules>plane>polygonconnectionstylestep2:newrule>advanced>queryhelper>objecttypechecks>双击ISVIA>OK退出>将connectstyle改为directconnectstep3:将此priority设置为1,默认为2。OK退出。修改成功后的铺地效果图:-1-具体操作图如下:-2-双击isVia,OK退出-3--4-点击Priorities,修改优先权选中isVia,点击IncreasePriority,即可把isVia的优先改为1。再close最后确定后,铺地即可。-5-
