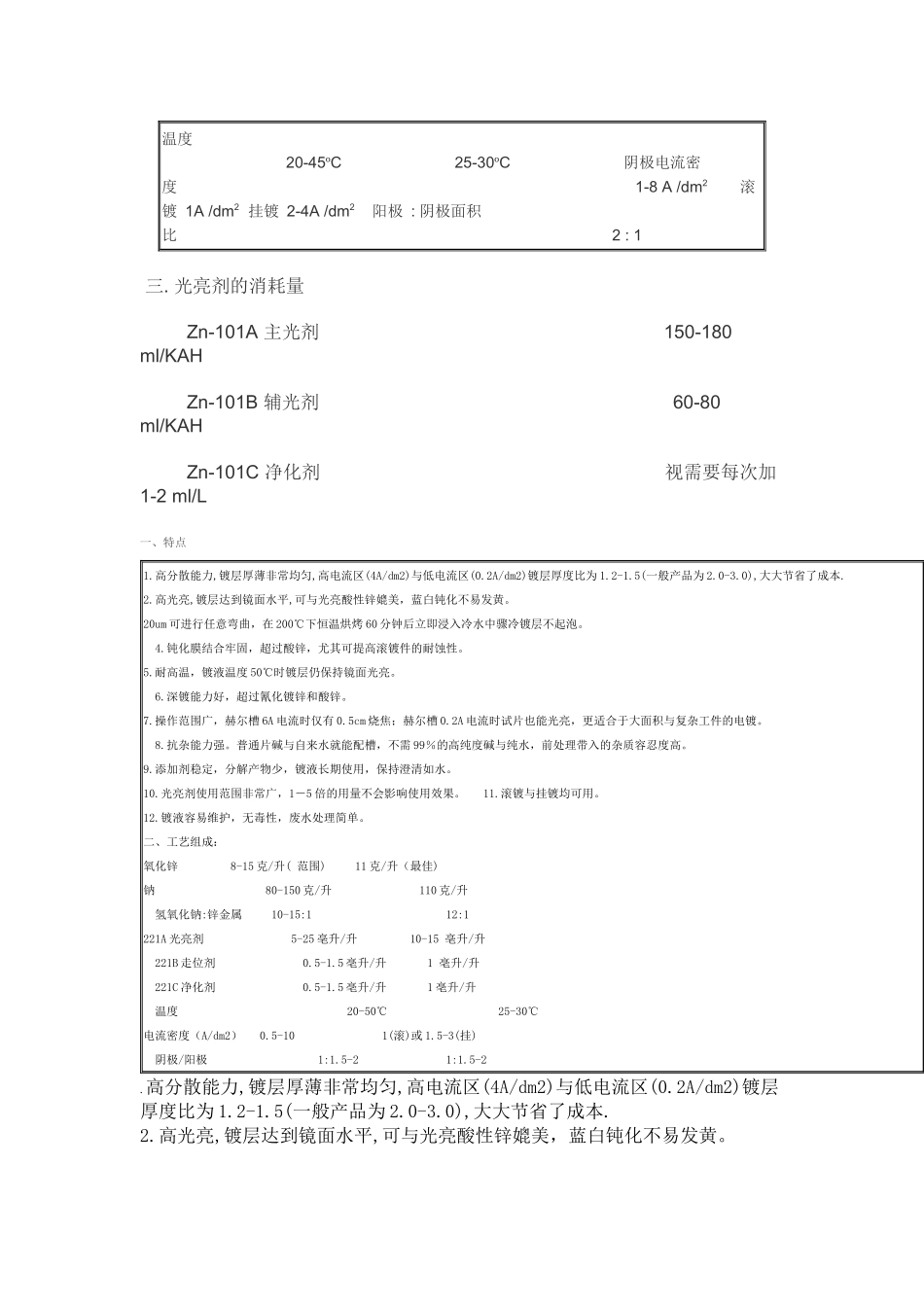

221碱性无氰光亮镀锌特点：221产品是21世纪无氰镀锌的最新技术，解决了因镀层高光亮、镀层厚度过厚造成的脆性问题，同时镀层的厚薄更加均匀，镀液耐温性更佳。1．高分散能力，镀层厚薄非常均匀，高电流区（4A/dm2）与低电流区（0.2A/dm2）镀层厚度比为1.2-1.5（一般产品为2.0-3.0），大大节省锌的耗量，同时节省了成本。2．高光亮，镀层达镜面水平，可与光亮酸性锌媲美。3．高柔软，镀层20um可进行任意弯曲，在200℃下恒温烘烤60分钟后立即浸入冷水中骤冷，镀层不起泡。4．耐高温，镀液温度50℃时镀层仍保持镜面光亮。5．深镀能力好，超过氰化镀锌。6．操作范围宽广，赫尔槽6A电流时试片仅有0.5cm烧焦，赫尔槽0.2A电流时试片也能光亮。8．滚镀与挂镀均可适用。9．镀液容易维护，无毒性，废水处理容易。使用方法：开缸：221A光亮剂5-25ml/L，221B走位剂0.5-1.5ml/L，221C净化剂0.5-1.5ml/L。耗量：221A光亮剂100-200ml/KAH，221B走位剂20-70ml/KAH，221C净化剂10-20ml/KAH。Zn-101碱性无氰光亮镀锌一.特点:1.柔软性佳，可镀厚20µm以上；2.光亮度好，分散能力佳，镀层厚度均匀性比旧的DS系佳；3.温度范围宽广，镀液维护管理容易；4.滚挂镀皆宜。二.镀液组成及操作条件:范围标准氧化锌8-12g/L11g/L氢氧化钠100-140g/L115g/L氢氧化钠/锌比值10~14:1Zn-101A主光剂8-12ml/L10ml/LZn-101B辅光剂1-2ml/L1ml/L温度20-45ºC25-30ºC阴极电流密度1-8A/dm2滚镀1A/dm2挂镀2-4A/dm2阳极:阴极面积比2:1三.光亮剂的消耗量Zn-101A主光剂150-180ml/KAHZn-101B辅光剂60-80ml/KAHZn-101C净化剂视需要每次加1-2ml/L一、特点1.高分散能力,镀层厚薄非常均匀,高电流区(4A/dm2)与低电流区(0.2A/dm2)镀层厚度比为1.2-1.5(一般产品为2.0-3.0),大大节省了成本.2.高光亮,镀层达到镜面水平,可与光亮酸性锌媲美，蓝白钝化不易发黄。20um可进行任意弯曲，在200℃下恒温烘烤60分钟后立即浸入冷水中骤冷镀层不起泡。4.钝化膜结合牢固，超过酸锌，尤其可提高滚镀件的耐蚀性。5.耐高温，镀液温度50℃时镀层仍保持镜面光亮。6.深镀能力好，超过氰化镀锌和酸锌。7.操作范围广，赫尔槽6A电流时仅有0.5cm烧焦；赫尔槽0.2A电流时试片也能光亮，更适合于大面积与复杂工件的电镀。8.抗杂能力强。普通片碱与自来水就能配槽，不需99％的高纯度碱与纯水，前处理带入的杂质容忍度高。9.添加剂稳定，分解产物少，镀液长期使用，保持澄清如水。10.光亮剂使用范围非常广，1－5倍的用量不会影响使用效果。11.滚镀与挂镀均可用。12.镀液容易维护，无毒性，废水处理简单。二、工艺组成：氧化锌8-15克/升(范围)11克/升（最佳)钠80-150克/升110克/升氢氧化钠:锌金属10-15:112:1221A光亮剂5-25亳升/升10-15亳升/升221B走位剂0.5-1.5亳升/升1亳升/升221C净化剂0.5-1.5亳升/升1亳升/升温度20-50℃25-30℃电流密度（A/dm2）0.5-101(滚)或1.5-3(挂)阴极/阳极1:1.5-21:1.5-2.高分散能力,镀层厚薄非常均匀,高电流区(4A/dm2)与低电流区(0.2A/dm2)镀层厚度比为1.2-1.5(一般产品为2.0-3.0),大大节省了成本.2.高光亮,镀层达到镜面水平,可与光亮酸性锌媲美，蓝白钝化不易发黄。3.高柔软，镀层20um可进行任意弯曲，在200℃下恒温烘烤60分钟后立即浸入冷水中骤冷镀层不起泡。4.钝化膜结合牢固，超过酸锌，尤其可提高滚镀件的耐蚀性。5.耐高温，镀液温度50℃时镀层仍保持镜面光亮。6.深镀能力好，超过氰化镀锌和酸锌。7.操作范围广，赫尔槽6A电流时仅有0.5cm烧焦；赫尔槽0.2A电流时试片也能光亮，更适合于大面积与复杂工件的电镀。8.抗杂能力强。普通片碱与自来水就能配槽，不需99％的高纯度碱与纯水，前处理带入的杂质容忍度高。9.添加剂稳定，分解产物少，镀液长期使用，保持澄清如水。10.光亮剂使用范围非常广，1－5倍的用量不会影响使用效果。11.滚镀与挂镀均可用。12.镀液容易维护，无毒性，废水处理简单。二、工艺组成：氧化锌8-15克/升(范围)11克/升（最佳)氢氧化钠80-150克/升110克/升氢氧化钠:锌金属10-15:112:1221A光亮剂5-25亳升/升10-15亳升/升221B走位剂0.5-1.5亳升/升1亳升/升221C净化剂0.5-1.5亳升/升1亳升/升温度20-50℃25-30℃电流密度（...
