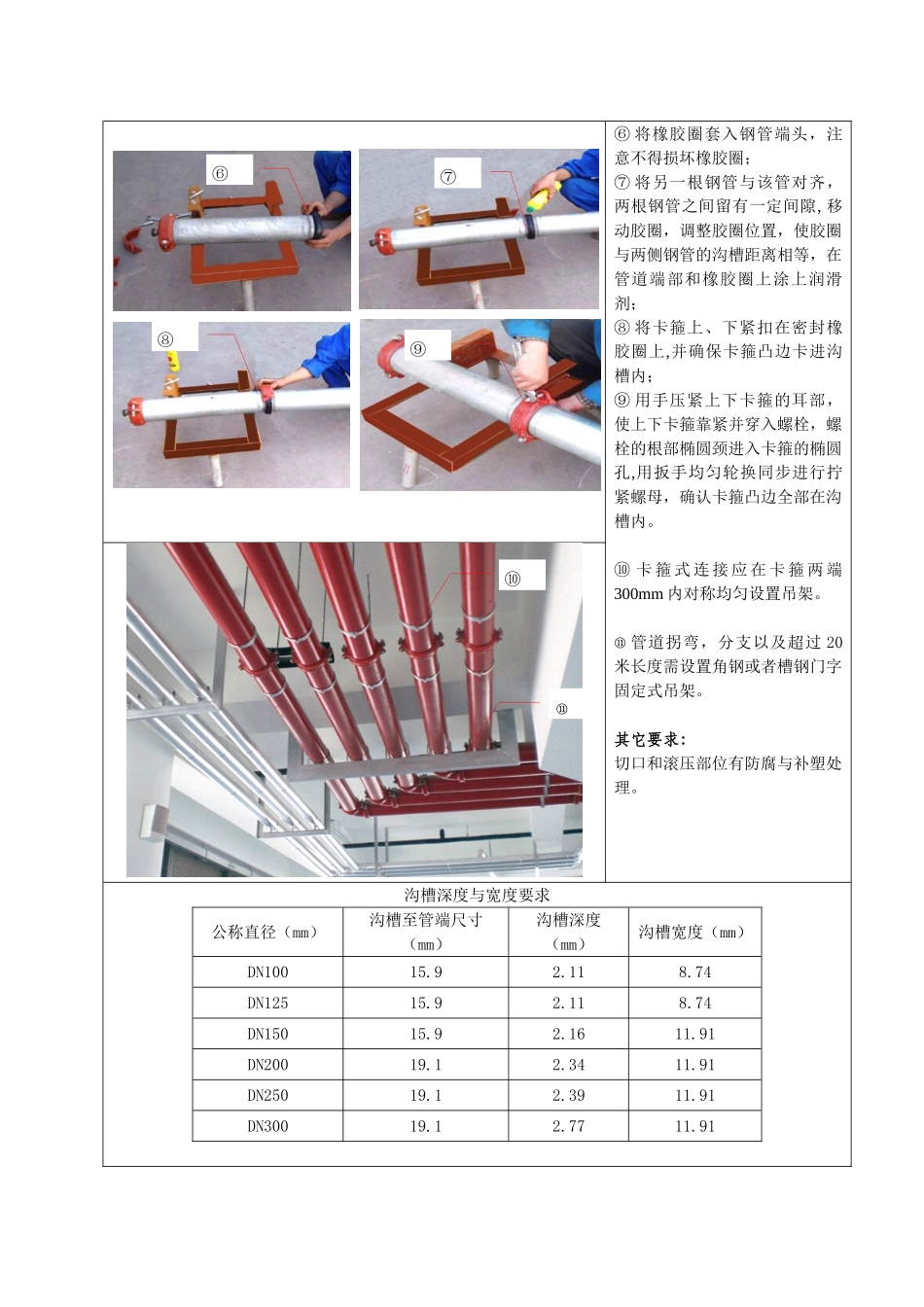

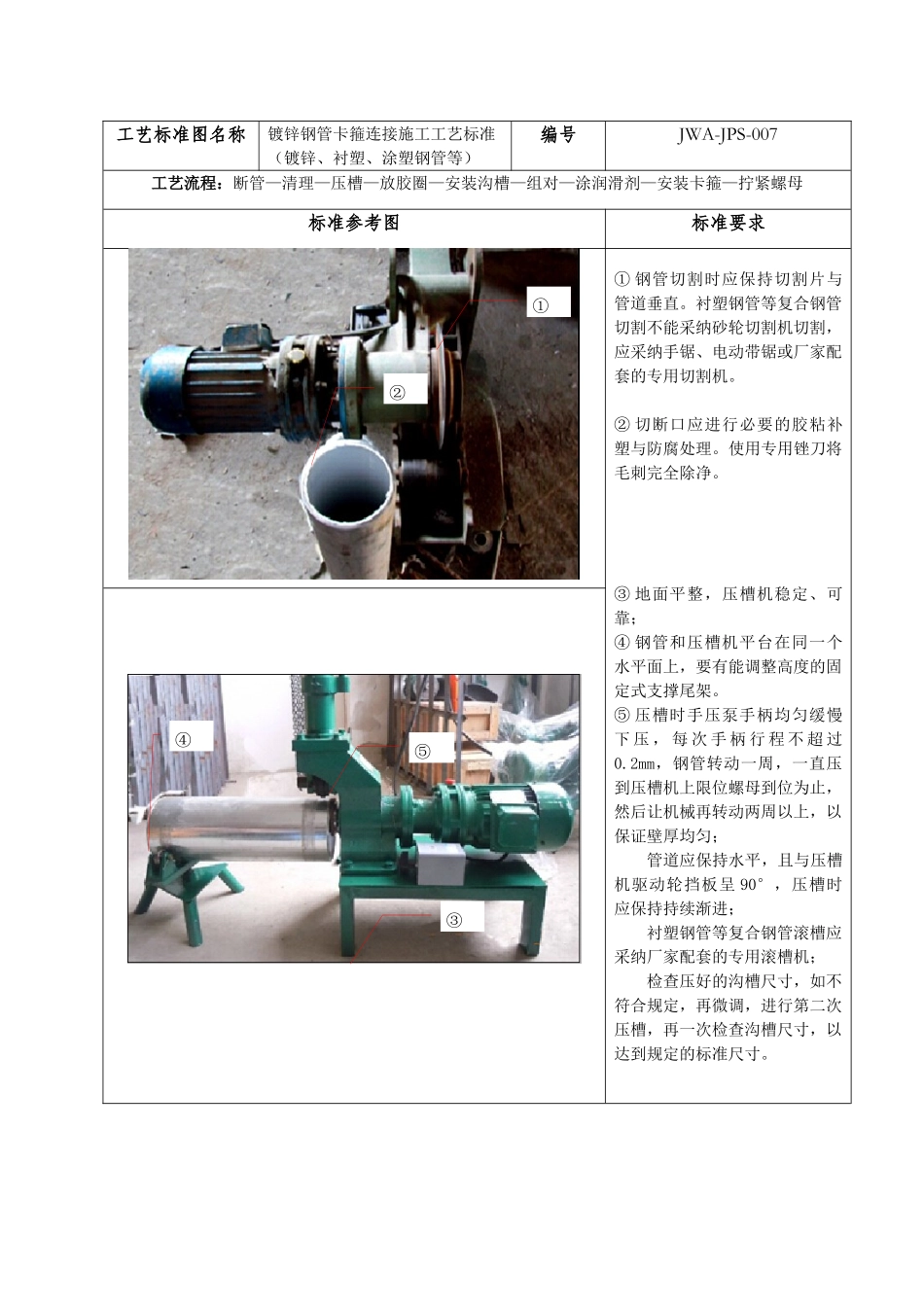

工艺标准图名称镀锌钢管卡箍连接施工工艺标准（镀锌、衬塑、涂塑钢管等）编号JWA-JPS-007工艺流程：断管—清理—压槽—放胶圈—安装沟槽—组对—涂润滑剂—安装卡箍—拧紧螺母标准参考图标准要求① 钢管切割时应保持切割片与管道垂直。衬塑钢管等复合钢管切割不能采纳砂轮切割机切割，应采纳手锯、电动带锯或厂家配套的专用切割机。② 切断口应进行必要的胶粘补塑与防腐处理。使用专用锉刀将毛刺完全除净。③ 地面平整，压槽机稳定、可靠；④ 钢管和压槽机平台在同一个水平面上，要有能调整高度的固定式支撑尾架。⑤ 压槽时手压泵手柄均匀缓慢下 压 ， 每 次 手 柄 行 程 不 超 过0.2mm，钢管转动一周，一直压到压槽机上限位螺母到位为止，然后让机械再转动两周以上，以保证壁厚均匀；管道应保持水平，且与压槽机驱动轮挡板呈 90°，压槽时应保持持续渐进；衬塑钢管等复合钢管滚槽应采纳厂家配套的专用滚槽机； 检查压好的沟槽尺寸，如不符合规定，再微调，进行第二次压槽，再一次检查沟槽尺寸，以达到规定的标准尺寸。①②③④⑤⑥ 将橡胶圈套入钢管端头，注意不得损坏橡胶圈；⑦ 将另一根钢管与该管对齐，两根钢管之间留有一定间隙, 移动胶圈，调整胶圈位置，使胶圈与两侧钢管的沟槽距离相等，在管道端部和橡胶圈上涂上润滑剂；⑧ 将卡箍上、下紧扣在密封橡胶圈上,并确保卡箍凸边卡进沟槽内；⑨ 用手压紧上下卡箍的耳部，使上下卡箍靠紧并穿入螺栓，螺栓的根部椭圆颈进入卡箍的椭圆孔,用扳手均匀轮换同步进行拧紧螺母，确认卡箍凸边全部在沟槽内。⑩ 卡 箍 式 连 接 应 在 卡 箍 两 端300mm 内对称均匀设置吊架。⑪ 管道拐弯，分支以及超过 20米长度需设置角钢或者槽钢门字固定式吊架。其它要求：切口和滚压部位有防腐与补塑处理。沟槽深度与宽度要求公称直径（mm）沟槽至管端尺寸（mm）沟槽深度（mm）沟槽宽度（mm）DN10015.92.118.74DN12515.92.118.74DN15015.92.1611.91DN20019.12.3411.91DN25019.12.3911.91DN30019.12.7711.91⑥⑦⑧⑨⑩⑪
