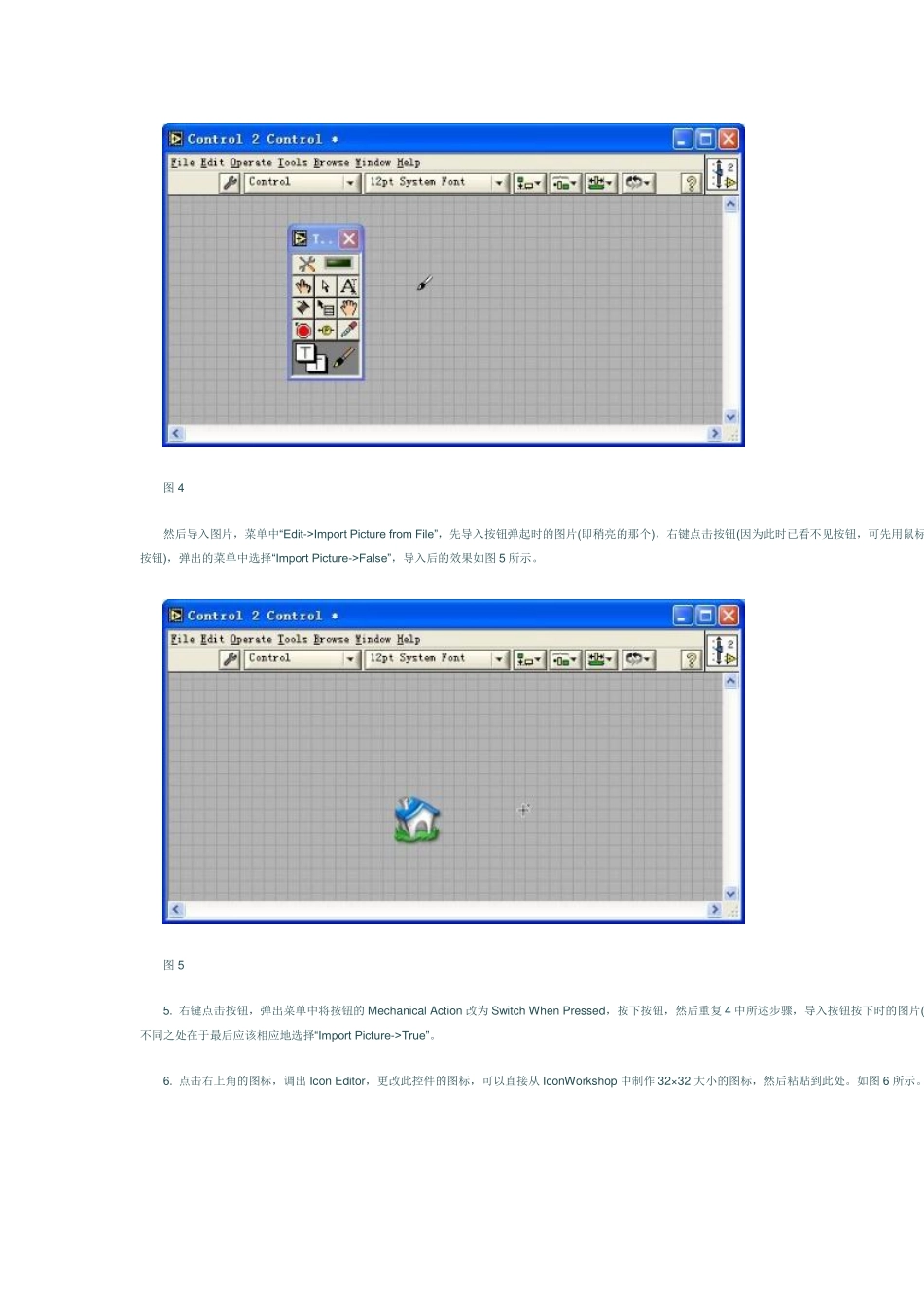

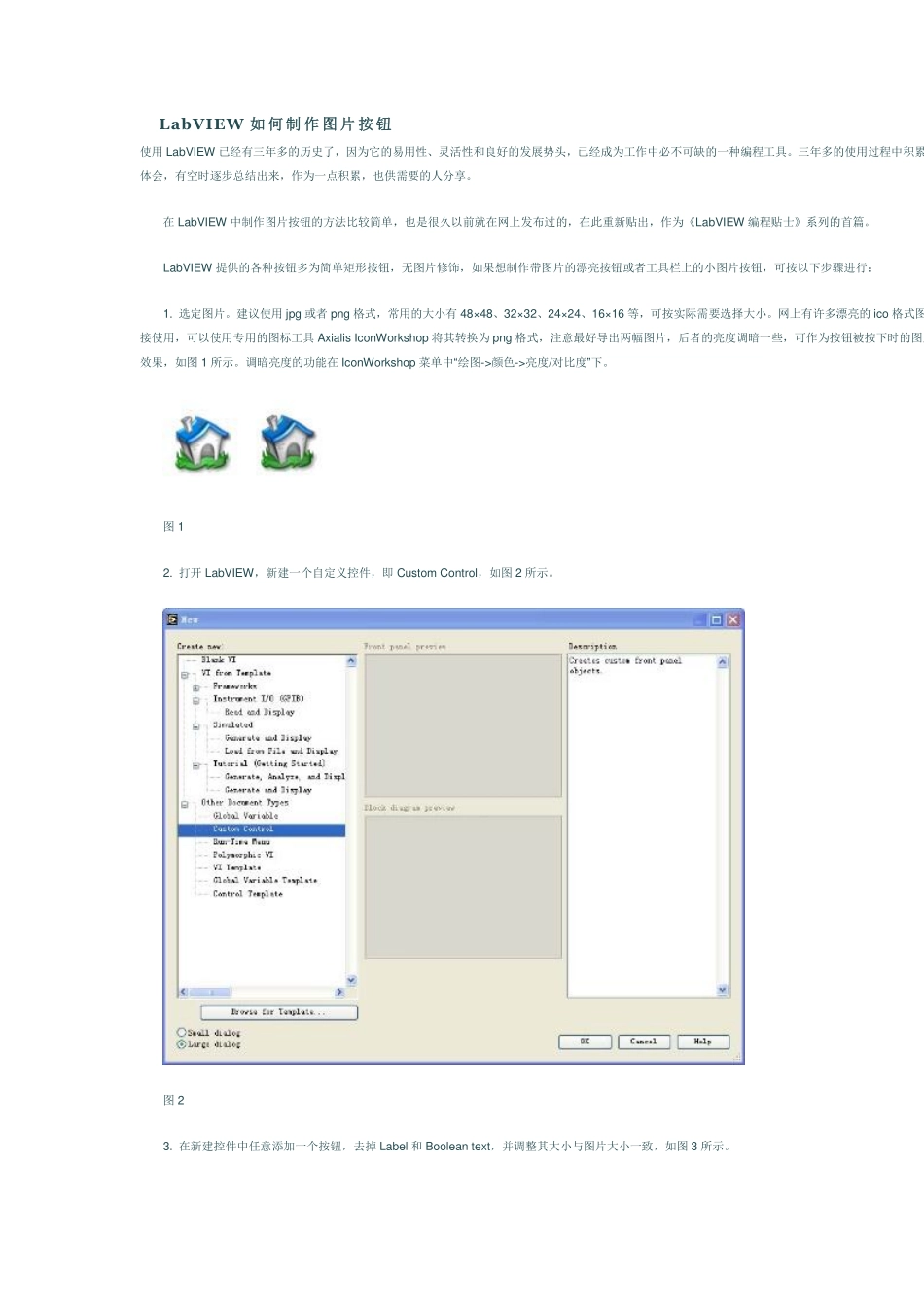

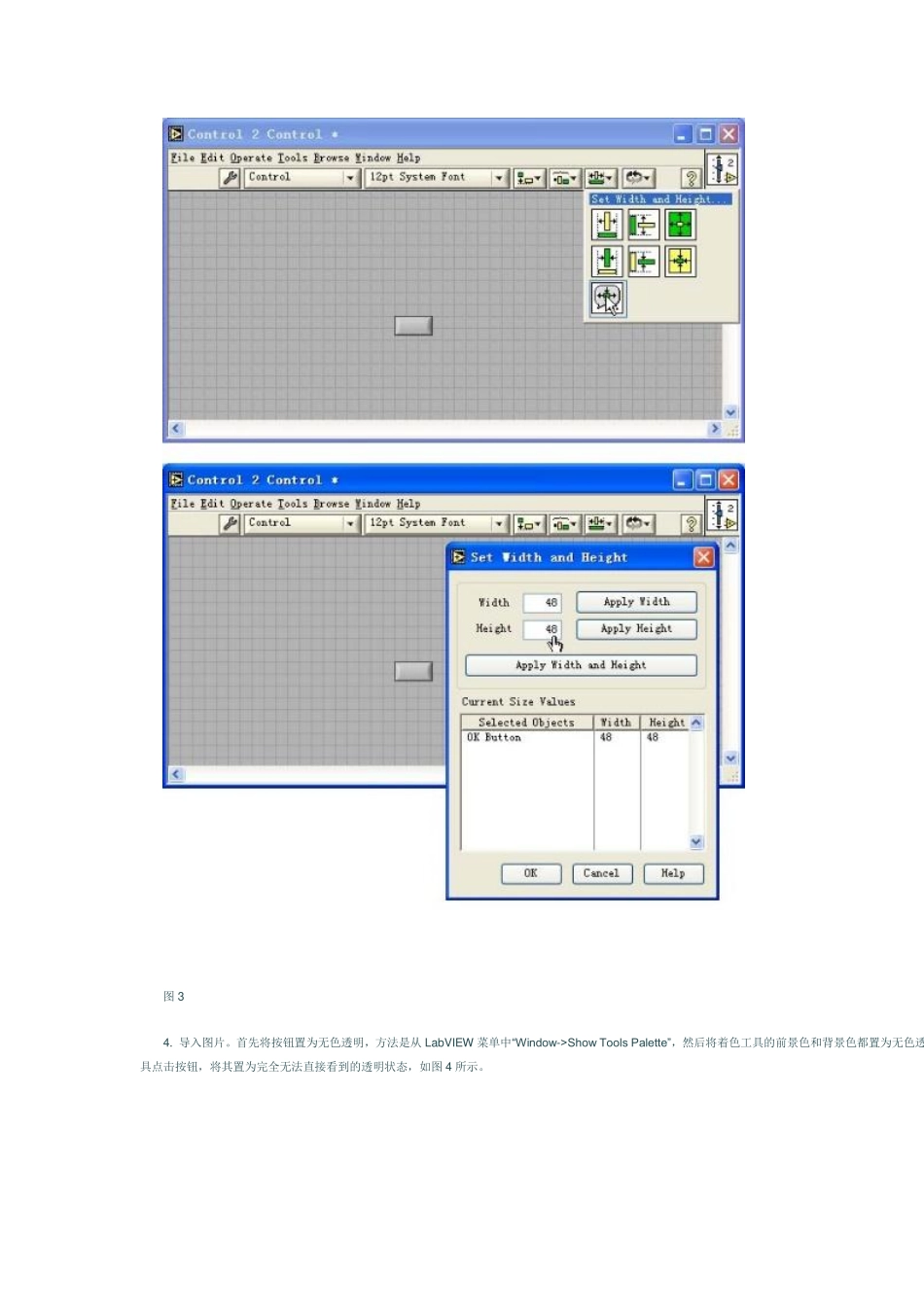

LabVIEW如何制作图片按钮使用LabVIEW已经有三年多的历史了，因为它的易用性、灵活性和良好的发展势头，已经成为工作中必不可缺的一种编程工具。三年多的使用过程中积累了一些小技巧和体会，有空时逐步总结出来，作为一点积累，也供需要的人分享。在LabVIEW中制作图片按钮的方法比较简单，也是很久以前就在网上发布过的，在此重新贴出，作为《LabVIEW编程贴士》系列的首篇。LabVIEW提供的各种按钮多为简单矩形按钮，无图片修饰，如果想制作带图片的漂亮按钮或者工具栏上的小图片按钮，可按以下步骤进行：1.选定图片。建议使用jpg或者png格式，常用的大小有48×48、32×32、24×24、16×16等，可按实际需要选择大小。网上有许多漂亮的ico格式图标，但不能被直接使用，可以使用专用的图标工具AxialisIconWorkshop将其转换为png格式，注意最好导出两幅图片，后者的亮度调暗一些，可作为按钮被按下时的图片，以增加动态效果，如图1所示。调暗亮度的功能在IconWorkshop菜单中“绘图->颜色->亮度/对比度”下。图12.打开LabVIEW，新建一个自定义控件，即CustomControl，如图2所示。图23.在新建控件中任意添加一个按钮，去掉Label和Booleantext，并调整其大小与图片大小一致，如图3所示。图34.导入图片。首先将按钮置为无色透明，方法是从LabVIEW菜单中“Window->ShowToolsPalette”，然后将着色工具的前景色和背景色都置为无色透明，用此着色工具点击按钮，将其置为完全无法直接看到的透明状态，如图4所示。图4然后导入图片，菜单中“Edit->ImportPicturefromFile”，先导入按钮弹起时的图片(即稍亮的那个)，右键点击按钮(因为此时已看不见按钮，可先用鼠标画一大矩形选中按钮)，弹出的菜单中选择“ImportPicture->False”，导入后的效果如图5所示。图55.右键点击按钮，弹出菜单中将按钮的MechanicalAction改为SwitchWhenPressed，按下按钮，然后重复4中所述步骤，导入按钮按下时的图片(即稍暗的那个)，不同之处在于最后应该相应地选择“ImportPicture->True”。6.点击右上角的图标，调出IconEditor，更改此控件的图标，可以直接从IconWorkshop中制作32×32大小的图标，然后粘贴到此处。如图6所示。图67.保存所做的工作，将保存后的ctl文件拷贝至LabVIEW安装目录下的user.lib文件夹下，例如“C:ProgramFilesNationalInstrumentsLabVIEW8.2user.lib”。8.告成！重新启动LabVIEW，就可直接从ControlsPalette->UserControls中添加自己制作的图片按钮，如图7所示。如果排列一排相同大小的按钮，并添加ControlsPalette->Decorations中某些类型的Box为背景，还可达到类似于工具条Toolbar的效果。图7
