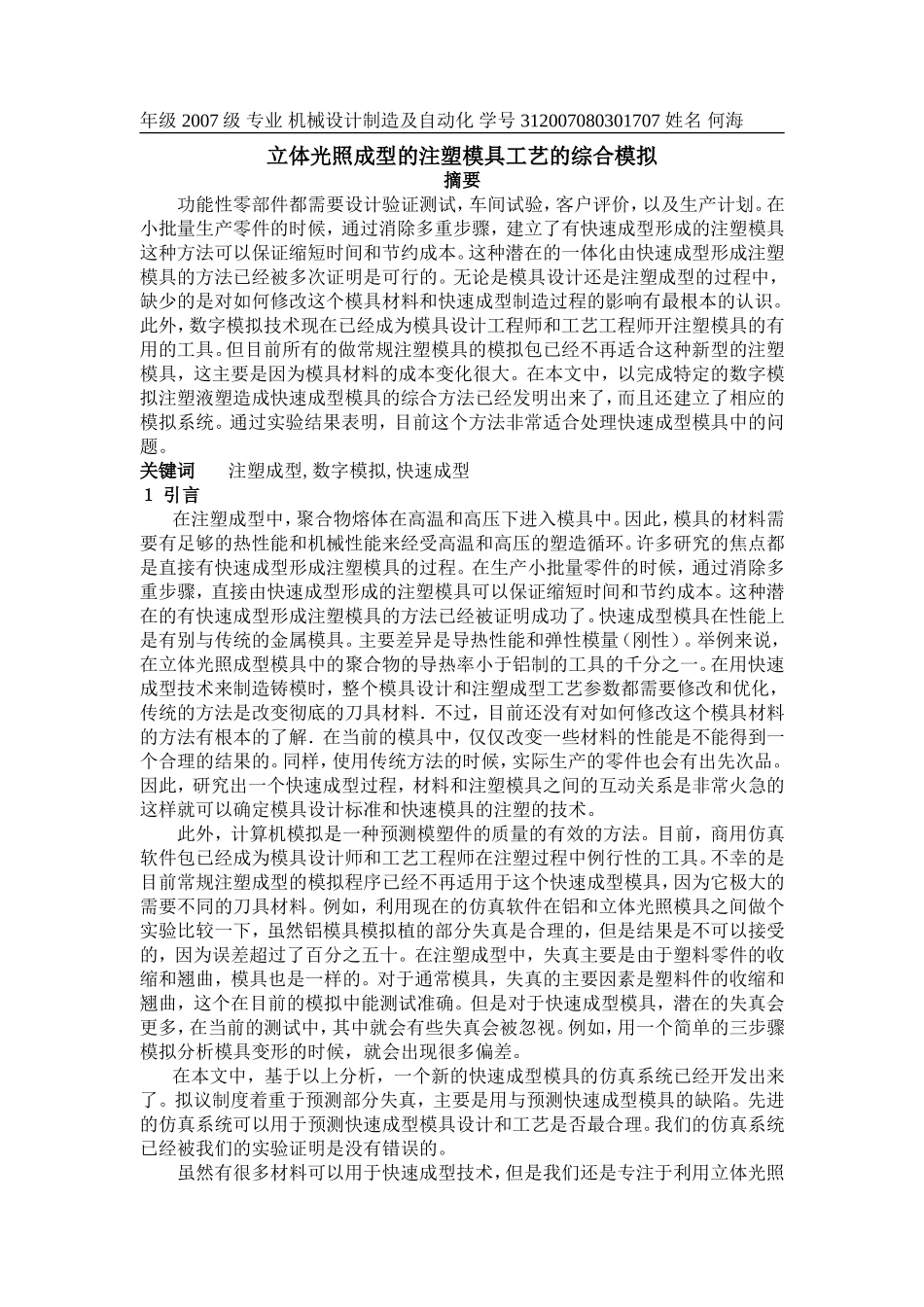

年级2007级专业机械设计制造及自动化学号312007080301707姓名何海立体光照成型的注塑模具工艺的综合模拟摘要功能性零部件都需要设计验证测试，车间试验，客户评价，以及生产计划。在小批量生产零件的时候，通过消除多重步骤，建立了有快速成型形成的注塑模具这种方法可以保证缩短时间和节约成本。这种潜在的一体化由快速成型形成注塑模具的方法已经被多次证明是可行的。无论是模具设计还是注塑成型的过程中，缺少的是对如何修改这个模具材料和快速成型制造过程的影响有最根本的认识。此外，数字模拟技术现在已经成为模具设计工程师和工艺工程师开注塑模具的有用的工具。但目前所有的做常规注塑模具的模拟包已经不再适合这种新型的注塑模具，这主要是因为模具材料的成本变化很大。在本文中，以完成特定的数字模拟注塑液塑造成快速成型模具的综合方法已经发明出来了，而且还建立了相应的模拟系统。通过实验结果表明，目前这个方法非常适合处理快速成型模具中的问题。关键词注塑成型,数字模拟,快速成型１引言在注塑成型中，聚合物熔体在高温和高压下进入模具中。因此，模具的材料需要有足够的热性能和机械性能来经受高温和高压的塑造循环。许多研究的焦点都是直接有快速成型形成注塑模具的过程。在生产小批量零件的时候，通过消除多重步骤，直接由快速成型形成的注塑模具可以保证缩短时间和节约成本。这种潜在的有快速成型形成注塑模具的方法已经被证明成功了。快速成型模具在性能上是有别与传统的金属模具。主要差异是导热性能和弹性模量（刚性）。举例来说，在立体光照成型模具中的聚合物的导热率小于铝制的工具的千分之一。在用快速成型技术来制造铸模时，整个模具设计和注塑成型工艺参数都需要修改和优化，传统的方法是改变彻底的刀具材料．不过，目前还没有对如何修改这个模具材料的方法有根本的了解．在当前的模具中，仅仅改变一些材料的性能是不能得到一个合理的结果的。同样，使用传统方法的时候，实际生产的零件也会有出先次品。因此，研究出一个快速成型过程，材料和注塑模具之间的互动关系是非常火急的这样就可以确定模具设计标准和快速模具的注塑的技术。此外，计算机模拟是一种预测模塑件的质量的有效的方法。目前，商用仿真软件包已经成为模具设计师和工艺工程师在注塑过程中例行性的工具。不幸的是目前常规注塑成型的模拟程序已经不再适用于这个快速成型模具，因为它极大的需要不同的刀具材料。例如，利用现在的仿真软件在铝和立体光照模具之间做个实验比较一下，虽然铝模具模拟植的部分失真是合理的，但是结果是不可以接受的，因为误差超过了百分之五十。在注塑成型中，失真主要是由于塑料零件的收缩和翘曲，模具也是一样的。对于通常模具，失真的主要因素是塑料件的收缩和翘曲，这个在目前的模拟中能测试准确。但是对于快速成型模具，潜在的失真会更多，在当前的测试中，其中就会有些失真会被忽视。例如，用一个简单的三步骤模拟分析模具变形的时候，就会出现很多偏差。在本文中，基于以上分析，一个新的快速成型模具的仿真系统已经开发出来了。拟议制度着重于预测部分失真，主要是用与预测快速成型模具的缺陷。先进的仿真系统可以用于预测快速成型模具设计和工艺是否最合理。我们的仿真系统已经被我们的实验证明是没有错误的。虽然有很多材料可以用于快速成型技术，但是我们还是专注于利用立体光照年级2007级专业机械设计制造及自动化学号312007080301707姓名何海模具的技术来制造聚合物模具．立体光照成型的过程是利用激光能量一层一层建立零件的部分。使用立体光照则可以体现出双方在快速成型工业的商业优势，而且在以后也可以生产出准确的，高品质的零部件。直到最近，立体光照主要是用于建立物理模型，为了检查视觉效果，仅仅只利用了它的一点点功能。不过，新一代的立体光照的光改善了立体化，机械性能，热学性能，所以它可以更好的应用于实际的模具中。2综合仿真的成型过程2.1方法为了在注塑成型过程中模拟立体光照模具的功能，反复的试验中得到了一个方法。不同的软件组已经开发出来了，而且也已经做到了这一点。主要的假设是，温度和负载边界条件造成立体光...
