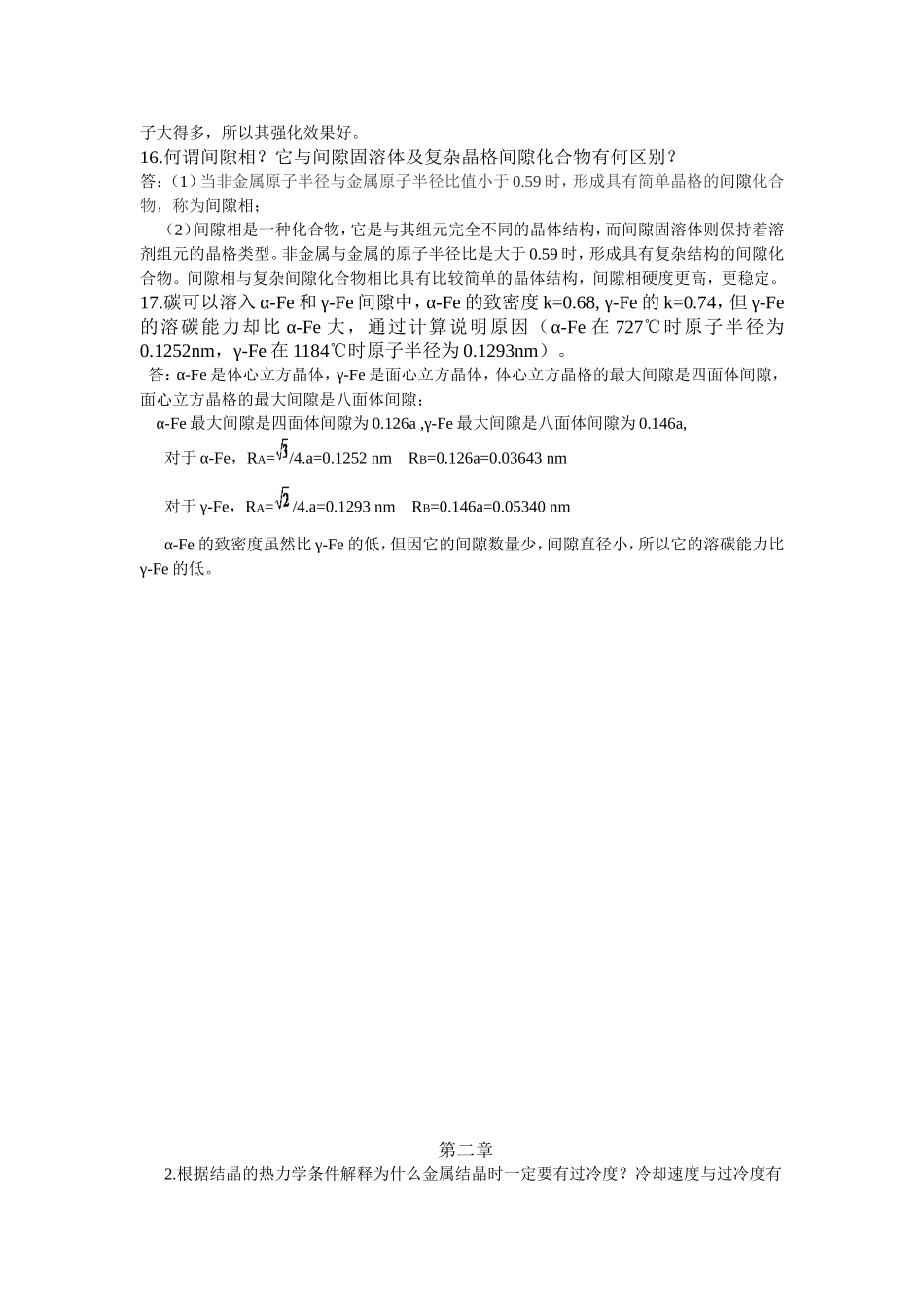

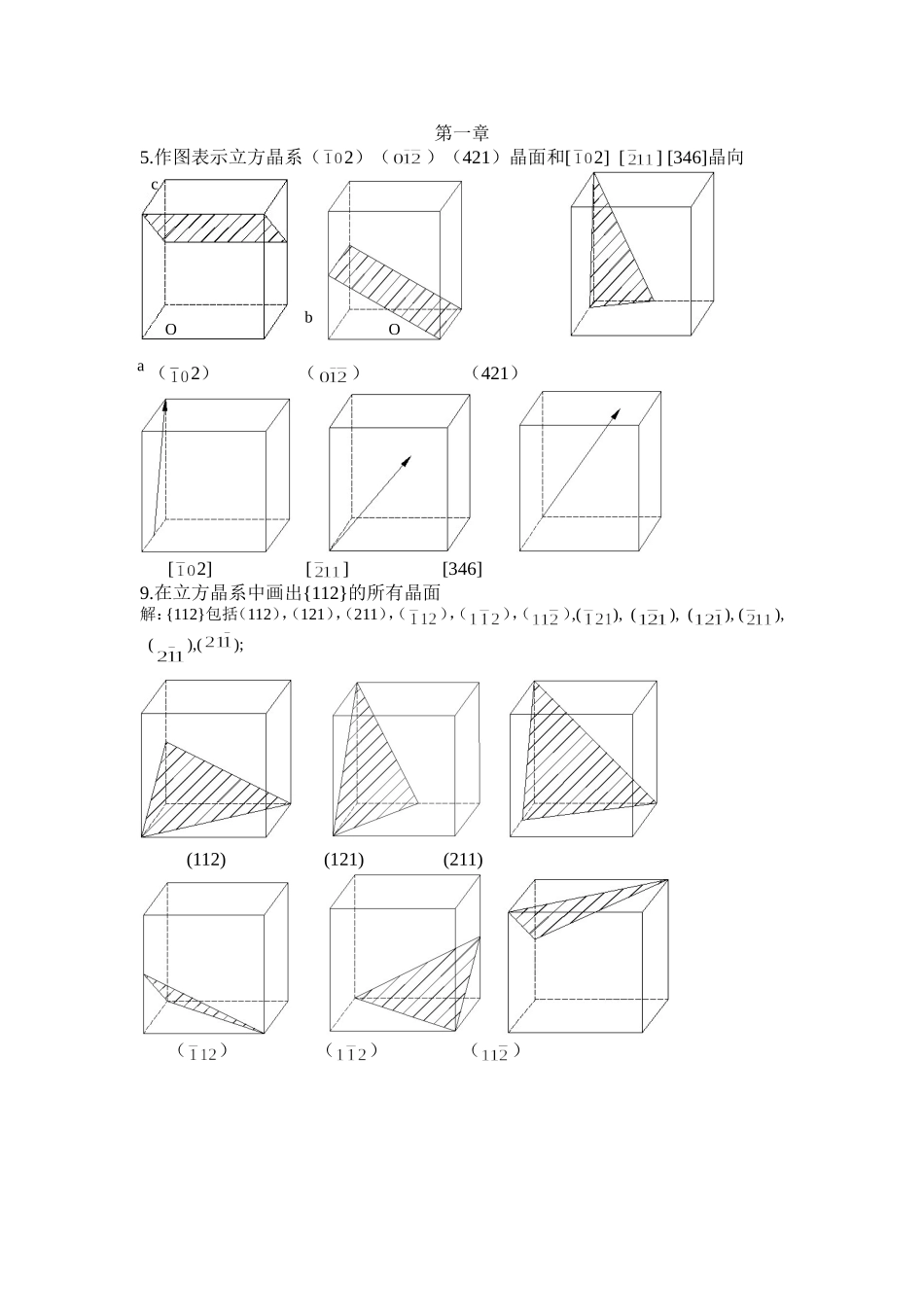

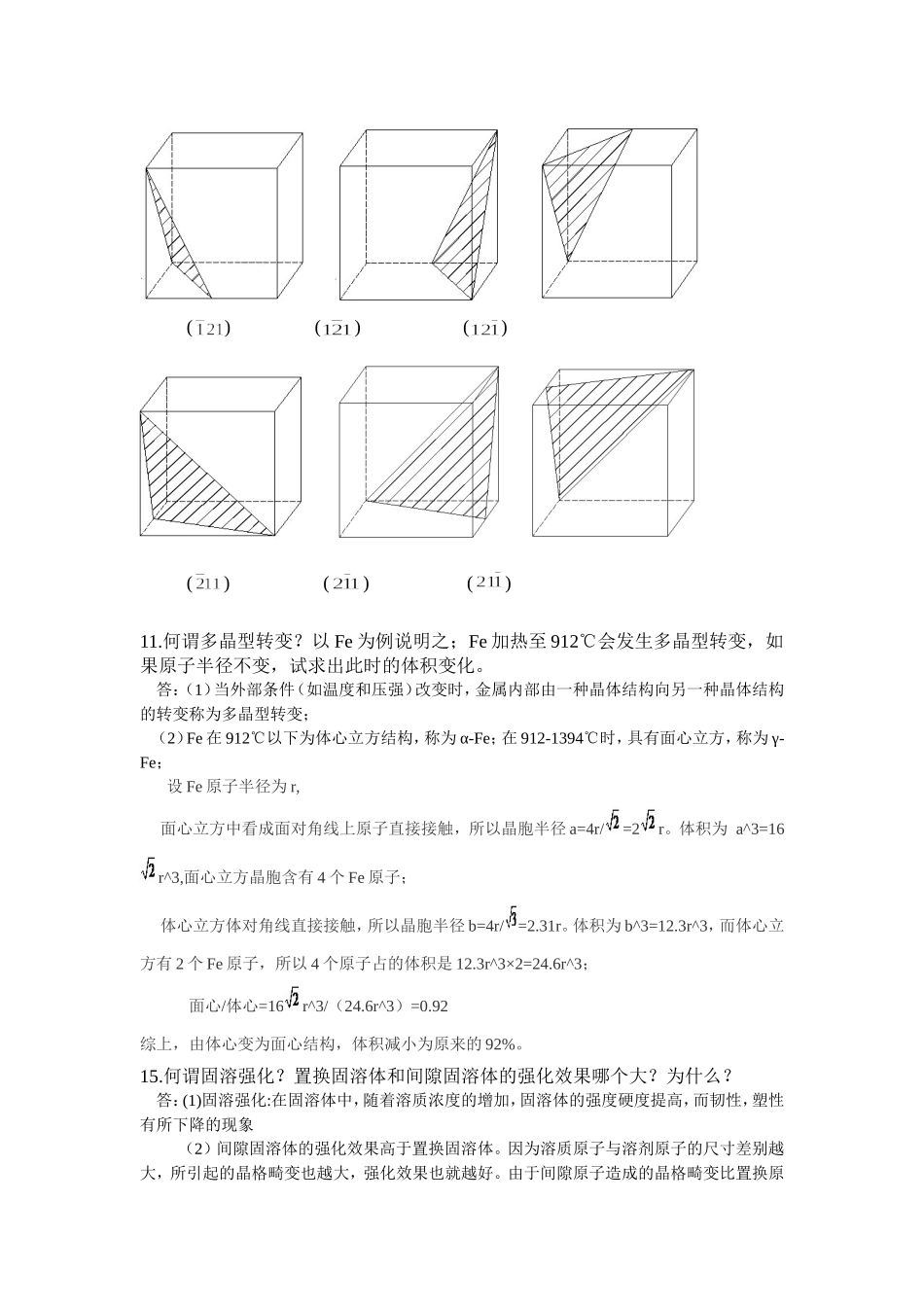

第一章5.作图表示立方晶系（2）（）（421）晶面和[2][][346]晶向（2）（）（421）[2][][346]9.在立方晶系中画出{112}的所有晶面解：{112}包括（112），（121），（211），（），（），（）,(),(),(),(),(),();(112)(121)(211)（）（）（）OabcO()()()()()()11.何谓多晶型转变？以Fe为例说明之；Fe加热至912℃会发生多晶型转变，如果原子半径不变，试求出此时的体积变化。答：（1）当外部条件（如温度和压强）改变时，金属内部由一种晶体结构向另一种晶体结构的转变称为多晶型转变；（2）Fe在912℃以下为体心立方结构，称为α-Fe；在912-1394℃时，具有面心立方，称为γ-Fe；设Fe原子半径为r,面心立方中看成面对角线上原子直接接触，所以晶胞半径a=4r/=2r。体积为a^3=16r^3,面心立方晶胞含有4个Fe原子；体心立方体对角线直接接触，所以晶胞半径b=4r/=2.31r。体积为b^3=12.3r^3，而体心立方有2个Fe原子，所以4个原子占的体积是12.3r^3×2=24.6r^3；面心/体心=16r^3/（24.6r^3）=0.92综上，由体心变为面心结构，体积减小为原来的92%。15.何谓固溶强化？置换固溶体和间隙固溶体的强化效果哪个大？为什么？答：(1)固溶强化:在固溶体中，随着溶质浓度的增加，固溶体的强度硬度提高，而韧性，塑性有所下降的现象（2）间隙固溶体的强化效果高于置换固溶体。因为溶质原子与溶剂原子的尺寸差别越大，所引起的晶格畸变也越大，强化效果也就越好。由于间隙原子造成的晶格畸变比置换原子大得多，所以其强化效果好。16.何谓间隙相？它与间隙固溶体及复杂晶格间隙化合物有何区别？答：（1）当非金属原子半径与金属原子半径比值小于0.59时，形成具有简单晶格的间隙化合物，称为间隙相；（2）间隙相是一种化合物，它是与其组元完全不同的晶体结构，而间隙固溶体则保持着溶剂组元的晶格类型。非金属与金属的原子半径比是大于0.59时，形成具有复杂结构的间隙化合物。间隙相与复杂间隙化合物相比具有比较简单的晶体结构，间隙相硬度更高，更稳定。17.碳可以溶入α-Fe和γ-Fe间隙中，α-Fe的致密度k=0.68,γ-Fe的k=0.74，但γ-Fe的溶碳能力却比α-Fe大，通过计算说明原因（α-Fe在727℃时原子半径为0.1252nm，γ-Fe在1184℃时原子半径为0.1293nm）。答：α-Fe是体心立方晶体，γ-Fe是面心立方晶体，体心立方晶格的最大间隙是四面体间隙，面心立方晶格的最大间隙是八面体间隙；α-Fe最大间隙是四面体间隙为0.126a,γ-Fe最大间隙是八面体间隙为0.146a,对于α-Fe，RA=/4.a=0.1252nmRB=0.126a=0.03643nm对于γ-Fe，RA=/4.a=0.1293nmRB=0.146a=0.05340nmα-Fe的致密度虽然比γ-Fe的低，但因它的间隙数量少，间隙直径小，所以它的溶碳能力比γ-Fe的低。第二章2.根据结晶的热力学条件解释为什么金属结晶时一定要有过冷度？冷却速度与过冷度有什么关系？答：由热力学第二定律知道，在等温等压条件下，一切自发过程都朝着使系统自由能降低的方向进行。液态金属要结晶，其结晶温度一定要低于理论结晶温度Tm，此时的固态金属自由能低于液态金属的自由能，两相自由能之差构成了金属结晶的驱动力。要获得结晶过程所必须的驱动力，一定要使实际结晶温度低于理论结晶温度，这样才能满足结晶的热力学条件。过冷度越大，液、固两相自由能的差值越大，即相变驱动力越大，结晶速度越快，所以金属结晶必须有过冷度。冷却速度越大，过冷度越大；反之，冷却速度越小，则过冷度越小。5.综述金属的均匀形核过程：（1）证明临界晶核半径rk=2σ/ΔGv晶胚的体积为V，表面积为S，液固两相单位体积自由能之差为ΔGv，单位面积的表面能为σ，系统自由能变为ΔG；ΔG=-VΔGv+σS；=-4/3πr^3ΔGv+4πr^2.σ对式进行微分并令其等于零，可得：rk=2σ/ΔGv（2）证明rk=2σTm/LmΔTrk=2σ/ΔGv；ΔGv=Lm.ΔT/Tm；即rk=2σTm/LmΔT（3）证明临界形核功ΔGk=Skσ/3当r=rk时ΔG=ΔGk；ΔG=-4/3∏r^3ΔGv+4∏r^2.σ；rk=2σ/ΔGv；ΔGk=1/3[4∏(2σ/ΔGv)^2.σ]=1/3Skσ(4)均匀形核的条件是什么？答：①要有结构起伏与能量起伏；②液态金属要过冷，且过冷度必须大于临界过冷度；③结晶必须在一定温度下进行（5）、过冷度对形核率N有何影响？答：...
