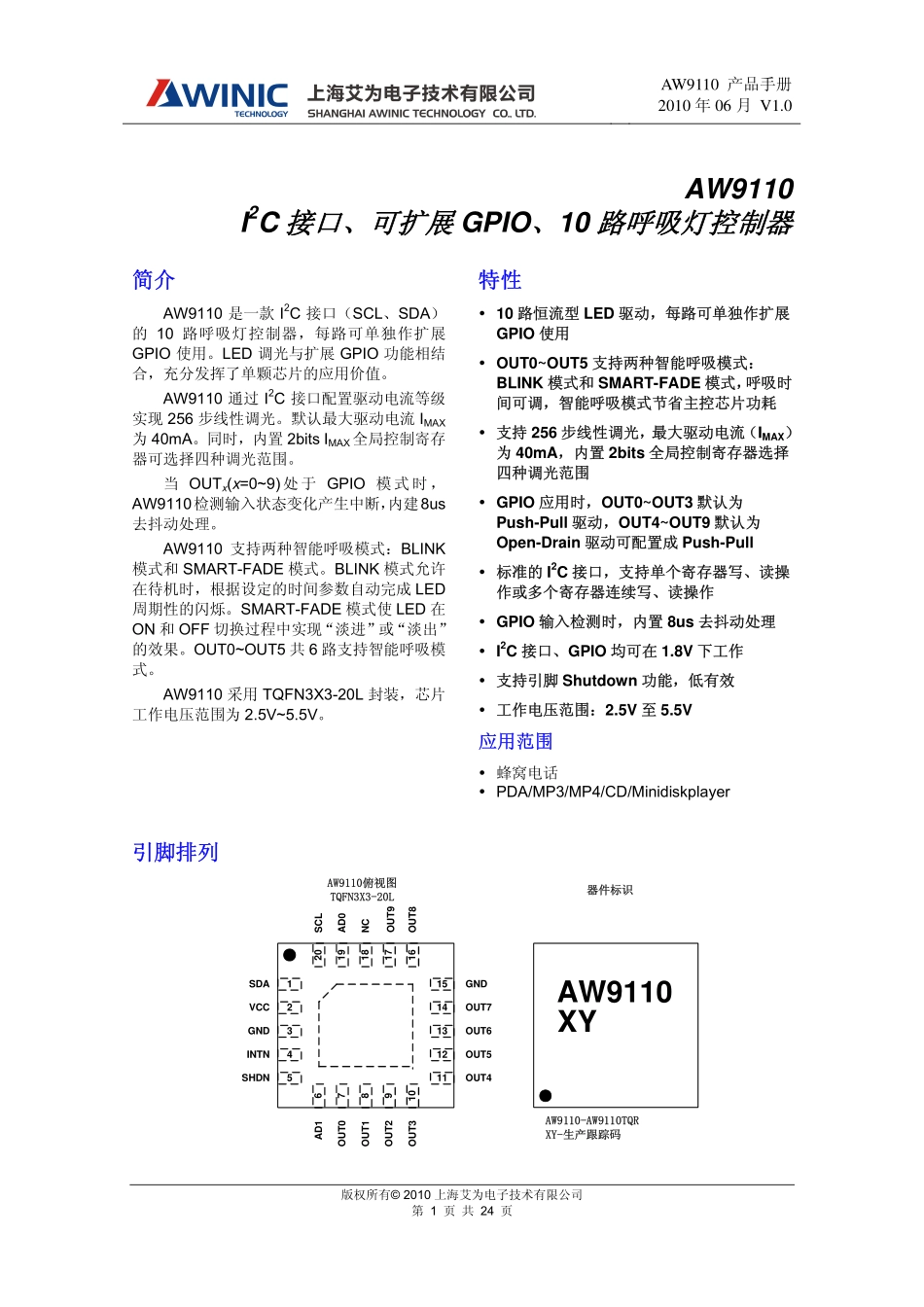

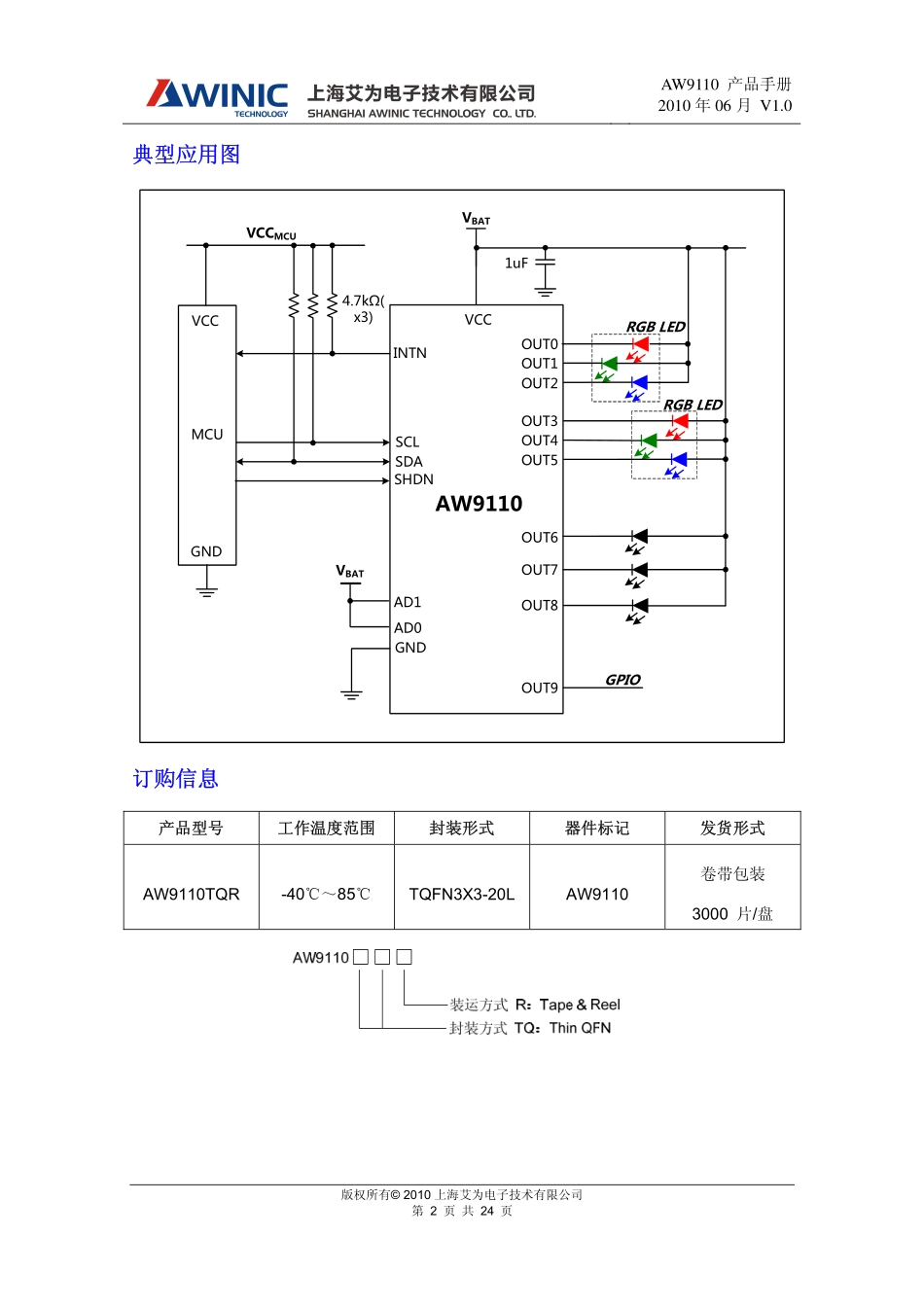

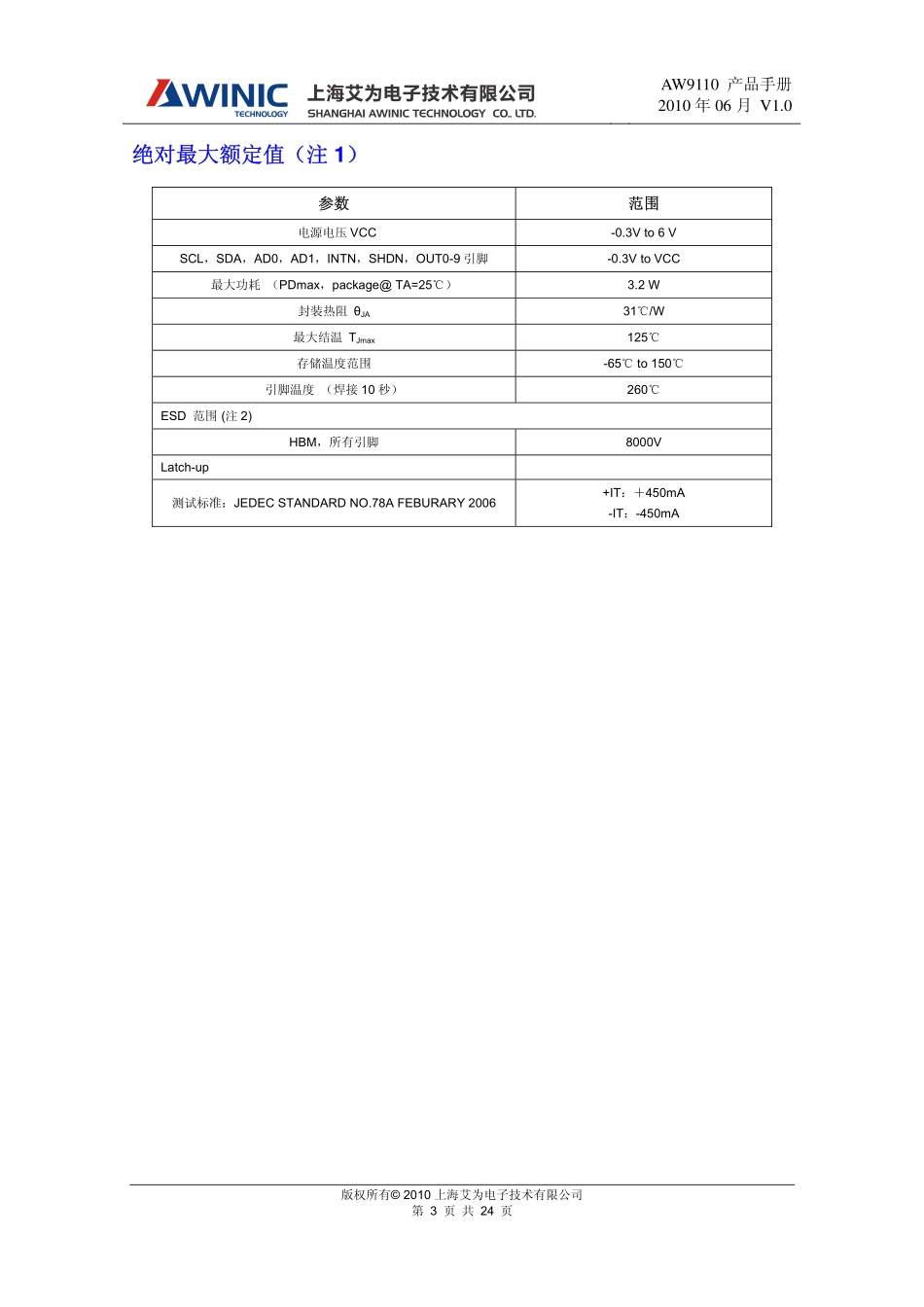

AW9110产品手册2010年06月V1.0版权所有©2010上海艾为电子技术有限公司第1页共24页AW9110I2C接口、可扩展GPIO、10路呼吸灯控制器简介AW9110是一款I2C接口（SCL、SDA）的10路呼吸灯控制器，每路可单独作扩展GPIO使用。LED调光与扩展GPIO功能相结合，充分发挥了单颗芯片的应用价值。AW9110通过I2C接口配置驱动电流等级实现256步线性调光。默认最大驱动电流IMAX为40mA。同时，内置2bitsIMAX全局控制寄存器可选择四种调光范围。当OUTx(x=0~9)处于GPIO模式时，AW9110检测输入状态变化产生中断，内建8us去抖动处理。AW9110支持两种智能呼吸模式：BLINK模式和SMART-FADE模式。BLINK模式允许在待机时，根据设定的时间参数自动完成LED周期性的闪烁。SMART-FADE模式使LED在ON和OFF切换过程中实现“淡进”或“淡出”的效果。OUT0~OUT5共6路支持智能呼吸模式。AW9110采用TQFN3X3-20L封装，芯片工作电压范围为2.5V~5.5V。特性�10路恒流型LED驱动，每路可单独作扩展GPIO使用�OUT0~OUT5支持两种智能呼吸模式：BLINK模式和SMART-FADE模式，呼吸时间可调，智能呼吸模式节省主控芯片功耗�支持256步线性调光，最大驱动电流（IMAX）为40mA，内置2bits全局控制寄存器选择四种调光范围�GPIO应用时，OUT0~OUT3默认为Push-Pull驱动，OUT4~OUT9默认为Open-Drain驱动可配置成Push-Pull�标准的I2C接口，支持单个寄存器写、读操作或多个寄存器连续写、读操作�GPIO输入检测时，内置8us去抖动处理�I2C接口、GPIO均可在1.8V下工作�支持引脚Shutdown功能，低有效�工作电压范围：2.5V至5.5V应用范围�蜂窝电话�PDA/MP3/MP4/CD/Minidiskplayer引脚排列AW9110XYAW9110俯视图TQFN3X3-20L器件标识AW9110-AW9110TQRXY-生产跟踪码1202435191817161514121311678910SDAVCCGNDINTNSHDNGNDOUT7OUT6OUT5OUT4SCLAD0NCOUT8AD1OUT0OUT1OUT2OUT3OUT9AW9110产品手册2010年06月V1.0版权所有©2010上海艾为电子技术有限公司第2页共24页典型应用图VCCVBATGNDOUT0VCCMCUSCLSDA4.7kΩ(x3)INTNMCUVCCOUT1OUT2AW9110OUT3OUT4OUT5RGBLEDOUT6OUT7OUT8OUT9GNDGPIORGBLED1uFSHDNAD1AD0VBAT订购信息产品型号工作温度范围封装形式器件标记发货形式AW9110TQR-40℃～85℃TQFN3X3-20LAW9110卷带包装3000片/盘AW9110产品手册2010年06月V1.0版权所有©2010上海艾为电子技术有限公司第3页共24页绝对最大额定值（注1）参数范围电源电压VCC-0.3Vto6VSCL，SDA，AD0，AD1，INTN，SHDN，OUT0-9引脚-0.3VtoVCC最大功耗（PDmax，package@TA=25℃）3.2W封装热阻θJA31℃/W最大结温TJmax125℃存储温度范围-65℃to150℃引脚温度（焊接10秒）260℃ESD范围(注2)HBM，所有引脚8000VLatch-up测试标准：JEDECSTANDARDNO.78AFEBURARY2006+IT：＋450mA-IT：-450mAAW9110产品手册2010年06月V1.0版权所有©2010上海艾为电子技术有限公司第4页共24页电气特性测试条件：TA=25℃，VCC=3.8V（除非特别说明）。参数条件最小典型最大单位电源电压和电流VCC输入电源电压2.55.5VIshutdown关断电流SHDN=GND0.1μA模拟输出IMAXLED最大驱动电流配置DIMx为FFH40mAVdropOUTx输出Dropout压降IOUT=20mA55mV任意两路电流匹配度±3%数字输出VCC=2.5V，IOUT=20mA200mVVCC=3.8V，IOUT=20mA140mVVOL输出低电平（OUT0～9）VCC=4.2V，IOUT=20mA110mVVCC=2.5V，IOUT=20mAVCC-300mVVCC=3.8V，IOUT=20mAVCC-210mVVOH输出高电平（OUT0～9）VCC=4.2V，IOUT=20mAVCC-180mV数字输入VIH逻辑高电平（SCL，SDA，SHDN，OUT0～9）1.4VVIL逻辑低电平（SCL，SDA，SHDN，OUT0～9）0.4V注1:如果器件工作条件超过上述各项极限值，可能对器件造成永久性损坏。上述参数仅仅是工作条件的极限值，不建议器件工作在推荐条件以外的情况。器件长时间工作在极限工作条件下，其可靠性及寿命可能受到影响。注2:HBM测试方法是存储在一个的100pF电容上的电荷通过1.5KΩ电阻对引脚放电。测试标准：MIL-STD-883GMethod3015AW9110产品手册2010年06月V1.0版权所有©2010上海艾为电子技术有限公司第5页共24页I2C接口时序参数参数符号最小典型最大单位SCL时钟频率fSCL400kHz（重复）起始条件的保持时间（SDA下降沿至SCL下降沿...
