VGA接口针脚定义及接法

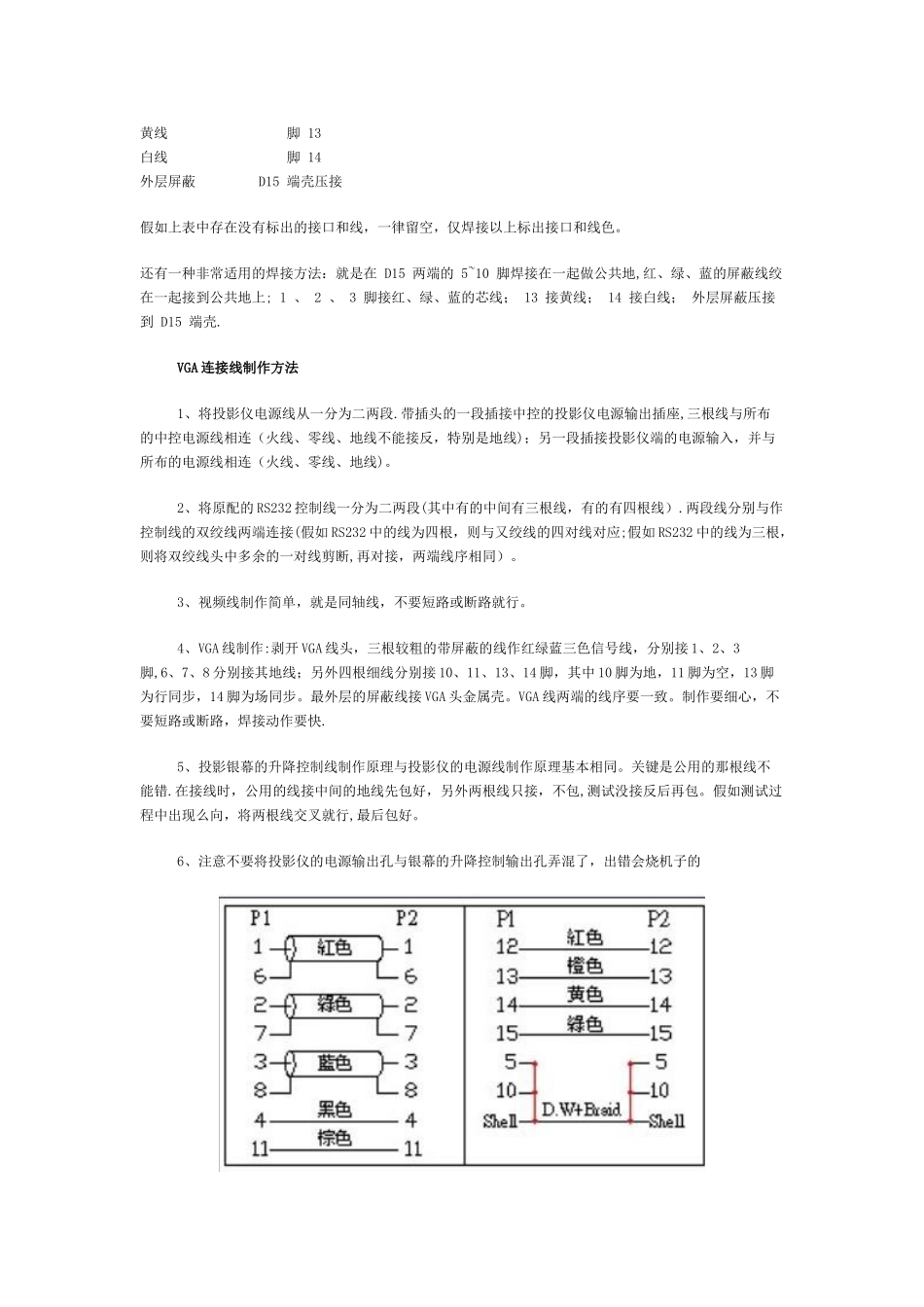

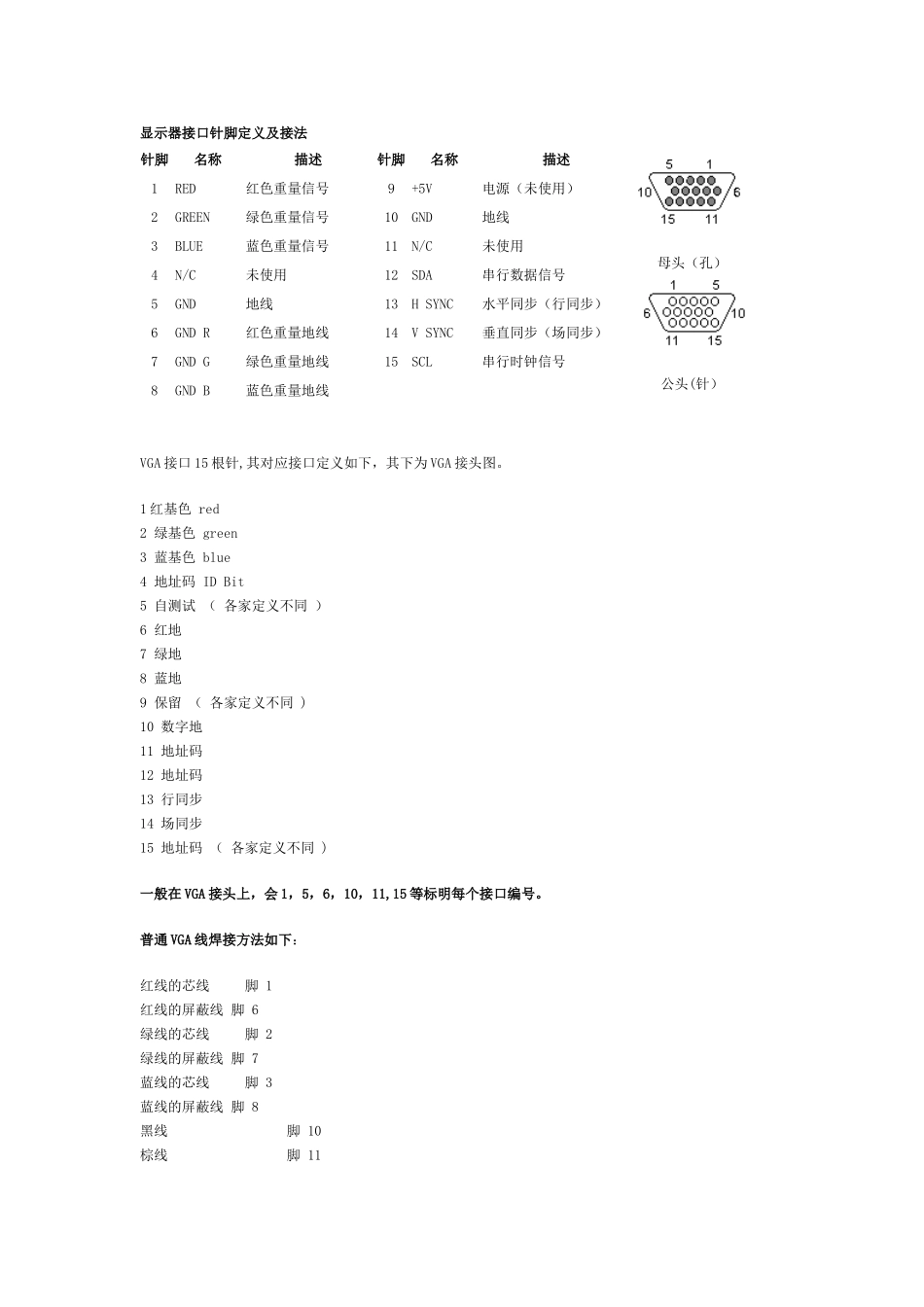

显示器接口针脚定义及接法针脚名称描述针脚名称描述母头（孔） 公头(针）1RED红色重量信号9+5V电源（未使用）2GREEN绿色重量信号10GND地线3BLUE蓝色重量信号11N/C未使用4N/C未使用12SDA串行数据信号5GND地线13H SYNC水平同步（行同步）6GND R红色重量地线14V SYNC垂直同步（场同步）7GND G绿色重量地线15SCL串行时钟信号8GND B蓝色重量地线VGA 接口 15 根针,其对应接口定义如下，其下为 VGA 接头图。1 红基色 red2 绿基色 green3 蓝基色 blue4 地址码 ID Bit5 自测试 （ 各家定义不同 ）6 红地7 绿地8 蓝地9 保留 （ 各家定义不同 )10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码 （ 各家定义不同 )一般在 VGA 接头上，会 1，5，6，10，11,15 等标明每个接口编号。普通 VGA 线焊接方法如下：红线的芯线 脚 1红线的屏蔽线 脚 6绿线的芯线 脚 2绿线的屏蔽线 脚 7蓝线的芯线 脚 3蓝线的屏蔽线 脚 8黑线 脚 10棕线 脚 11黄线 脚 13白线 脚 14外层屏蔽 D15 端壳压接 假如上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地,红、绿、蓝的屏蔽线绞在一起接到公共地上; 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线； 外层屏蔽压接到 D15 端壳. VGA 连接线制作方法1、将投影仪电源线从一分为二两段.带插头的一段插接中控的投影仪电源输出插座,三根线与所布的中控电源线相连（火线、零线、地线不能接反，特别是地线)；另一段插接投影仪端的电源输入，并与所布的电源线相连（火线、零线、地线)。2、将原配的 RS232 控制线一分为二两段(其中有的中间有三根线，有的有四根线）.两段线分别与作控制线的双绞线两端连接(假如 RS232 中的线为四根，则与又绞线的四对线对应;假如 RS232 中的线为三根，则将双绞线头中多余的一对线剪断,再对接，两端线序相同）。3、视频线制作简单，就是同轴线，不要短路或断路就行。4、VGA 线制作:剥开 VGA 线头，三根较粗的带屏蔽的线作红绿蓝三色信号线，分别接 1、2、3脚,6、7、8 分别接其地线；另外四根细线分别接 10、11、13、14 脚，其中 10 脚为地，11 脚为空，13 脚为行同步，14 脚为场同步。最外层的屏蔽线接 VGA 头金属壳。VGA 线两端的线序要一致。制作要细心，不要短路或断路，焊接...
