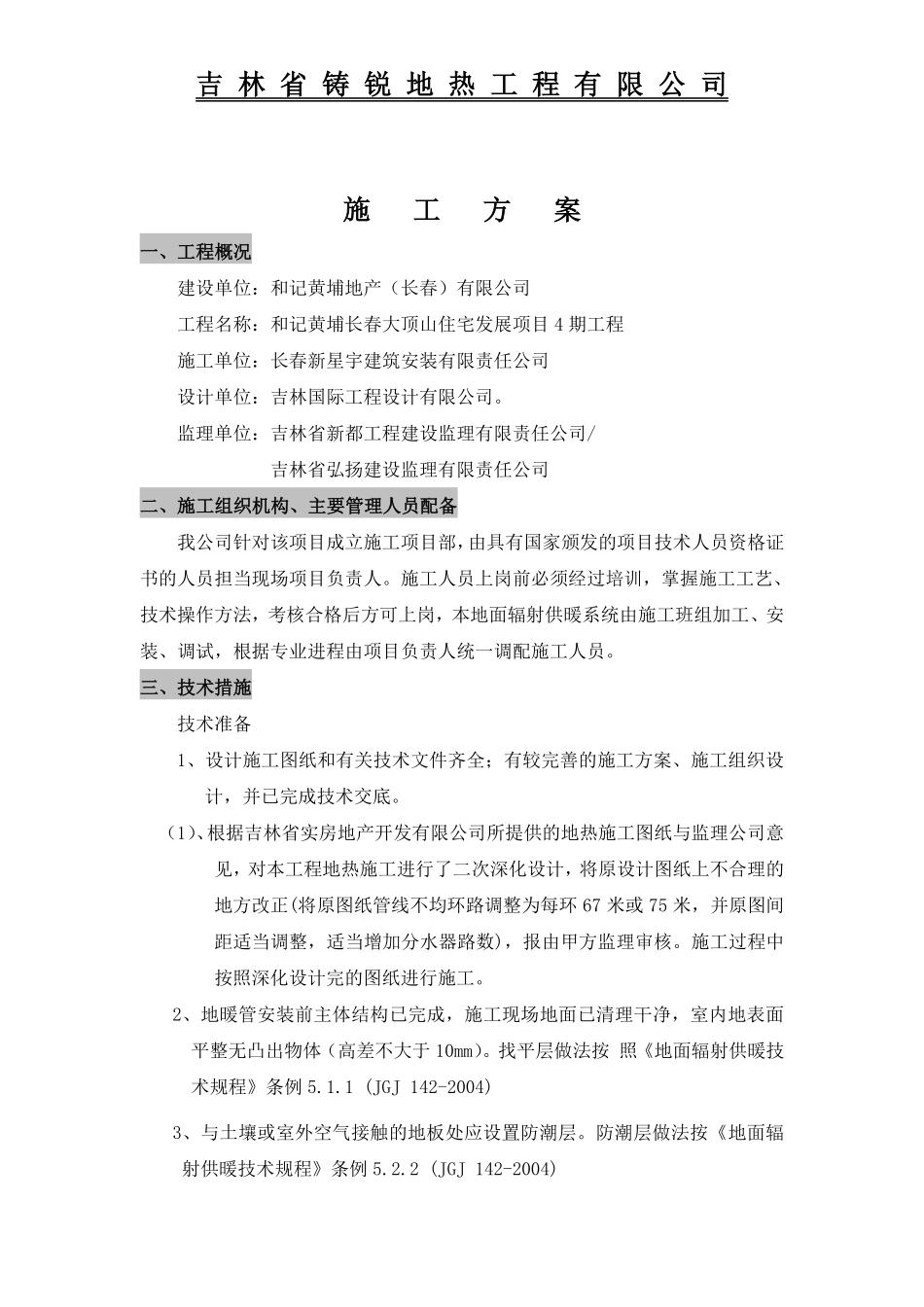

吉林省铸锐地热工程有限公司施工方案一、工程概况建设单位：和记黄埔地产（长春）有限公司工程名称：和记黄埔长春大顶山住宅发展项目4期工程施工单位：长春新星宇建筑安装有限责任公司设计单位：吉林国际工程设计有限公司。监理单位：吉林省新都工程建设监理有限责任公司/吉林省弘扬建设监理有限责任公司二、施工组织机构、主要管理人员配备我公司针对该项目成立施工项目部，由具有国家颁发的项目技术人员资格证书的人员担当现场项目负责人。施工人员上岗前必须经过培训，掌握施工工艺、技术操作方法，考核合格后方可上岗，本地面辐射供暖系统由施工班组加工、安装、调试，根据专业进程由项目负责人统一调配施工人员。三、技术措施技术准备1、设计施工图纸和有关技术文件齐全；有较完善的施工方案、施工组织设计，并已完成技术交底。（1）、根据吉林省实房地产开发有限公司所提供的地热施工图纸与监理公司意见，对本工程地热施工进行了二次深化设计，将原设计图纸上不合理的地方改正(将原图纸管线不均环路调整为每环67米或75米，并原图间距适当调整，适当增加分水器路数)，报由甲方监理审核。施工过程中按照深化设计完的图纸进行施工。2、地暖管安装前主体结构已完成，施工现场地面已清理干净，室内地表面平整无凸出物体（高差不大于10mm）。找平层做法按照《地面辐射供暖技术规程》条例5.1.1(JGJ142-2004)3、与土壤或室外空气接触的地板处应设置防潮层。防潮层做法按《地面辐射供暖技术规程》条例5.2.2(JGJ142-2004)吉林省铸锐地热工程有限公司4、施工现场具有供水或供电条件，有储放材料的临时设施。5、施工环境不宜低于5度；在低于0度的环境下施工时，现场应采取升温措施。详见《地面辐射供暖技术规程》条例5.1(JGJ142-2004)四、施工方法施工方法1、绝热层的铺设方法：首层选用挤塑板（厚度为20mm,）做绝热层,绝热层应错缝、严密拼接。在约热层上铺设反射层，并宜用胶带粘牢.其它层采用皮棉做为保温层(1)铺设绝热层的地面应平整,干燥,无杂物。墙面根部应平直，且无积灰现象。(2)绝热层的铺设应平整，绝热层相互接合应严密。直接与士壤接触或有潮湿气体侵入的地面，在铺设绝热层之前应先铺设一层防潮层（由土建完成）。详见《地面辐射供暖技术规程》条例5.2(JGJ142-2004)2、地热管敷设方法：（原则上按设计图纸技术标准施工）(1)加热管应按照设计图纸标定的管间距和走向铺设,加热管应保持平直,管间距的安装误差不应小于10mm。加热管敷设前，应对照施工图纸核定加热管的选型,管径，壁厚，并应检查加热管外观质量，管内部不得有杂质。加热管安装间断或完毕时，敞口处应及时封堵。（2）加热管切割，应采用专用工具；切口应平整，断口面应垂直管轴线。（3）加热管安装时应防止管道扭曲；弯曲管道时，圆弧的顶部应加以限制，并用管卡进行固定，不得出现“死折”；地热管的弯曲半径不宜小于6倍管外径。（4）埋设于填充层内的加热管不应有接头。（5）施工验收后，发现地热管损坏，需要增设接头量，应先报建设单或监理工程师，提出书面补救方案，经批准后方或实施。增设接头时，应根据加热管吉林省铸锐地热工程有限公司的材质，采用热熔或电熔插接式连接，或卡套式，卡压试铜制管接头连接，并应做好密封。铜管宜采用机械连接或焊接连接。无论采用何种接头，均应在竣工图上清晰表示，并记寻归档。详见《地面辐射供暖技术规程》条例5.3(JGJ142-2004)3、加热管的固定（1）用钢卡将加热管固定在铺设在反射层上的网格上。详见《地面辐射供暖技术规程》条例5.3(JGJ142-2004)4、水路控制系统施工方法：（1）在保温层及地热管完毕后安装水路控制系统，安装分水器按照施工图核对分水器位置。（2）加热管与分水器，集水器连接，应酬采用卡套式，压卡式挤压夹紧连接；连接件材料宜为铜质；铜质连接件与PP-R直接触的表面必须镀镍。（3）分集水器宜在开始铺设加热管之前进行安装。水平安装时，宜将分水器安装在上，集水器安装在下，中心距宜为200mm,集水器中心距地面不应小于300mm。用户在装修必须预留出分、集水器维修空间；分水器与主管道的连接（按实际情况而定）。（4）在分集水器附近以及其他局部...
