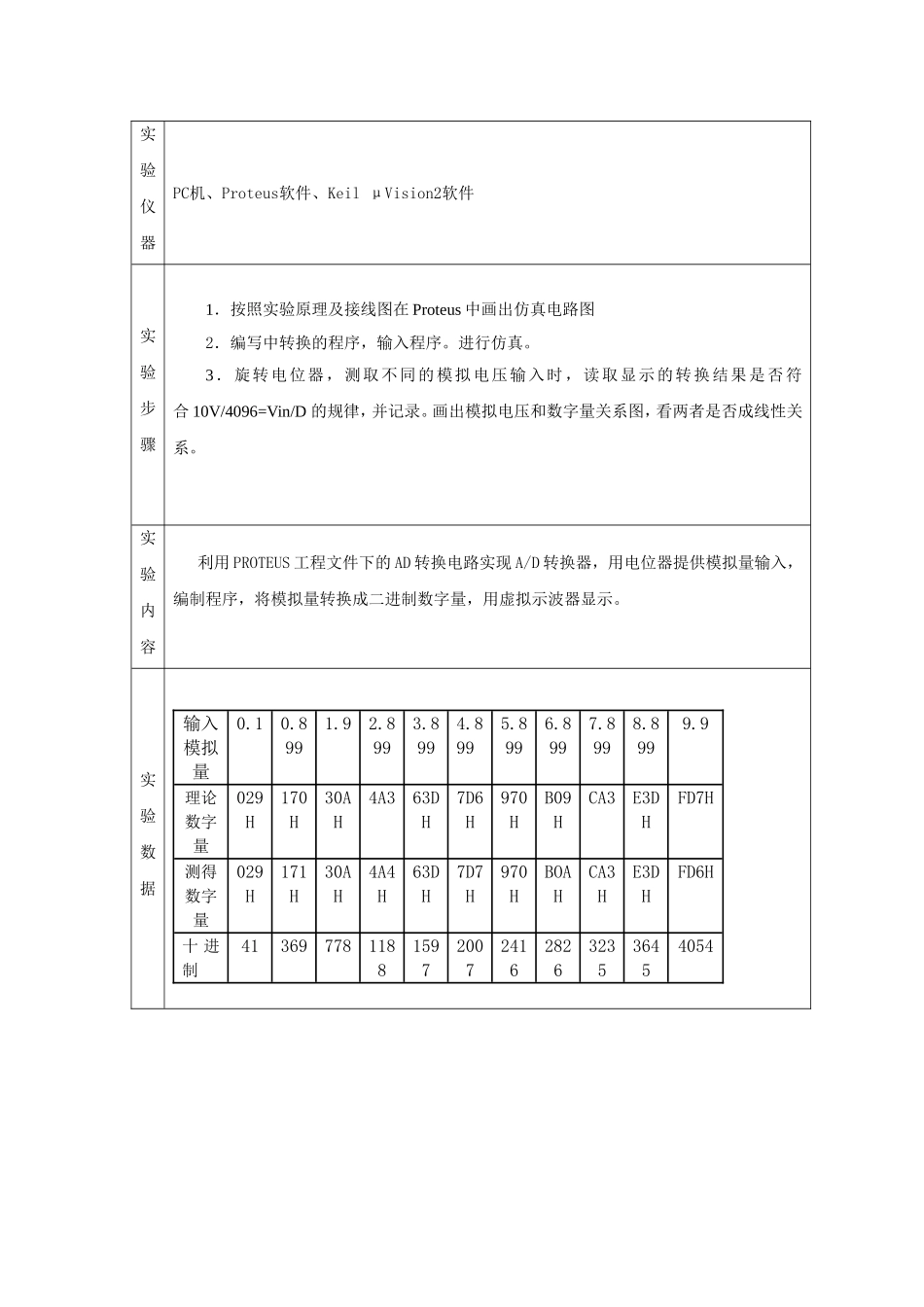

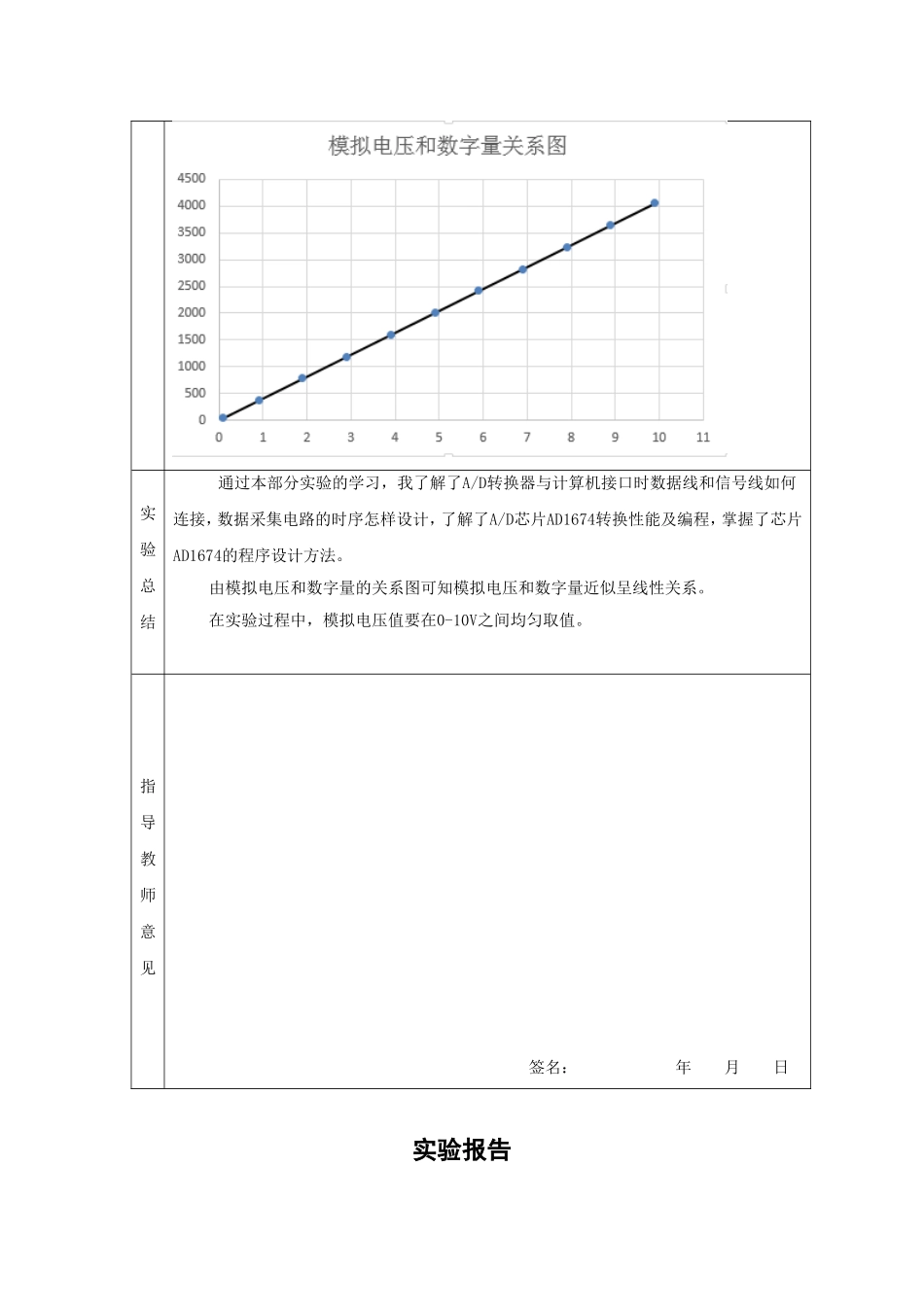

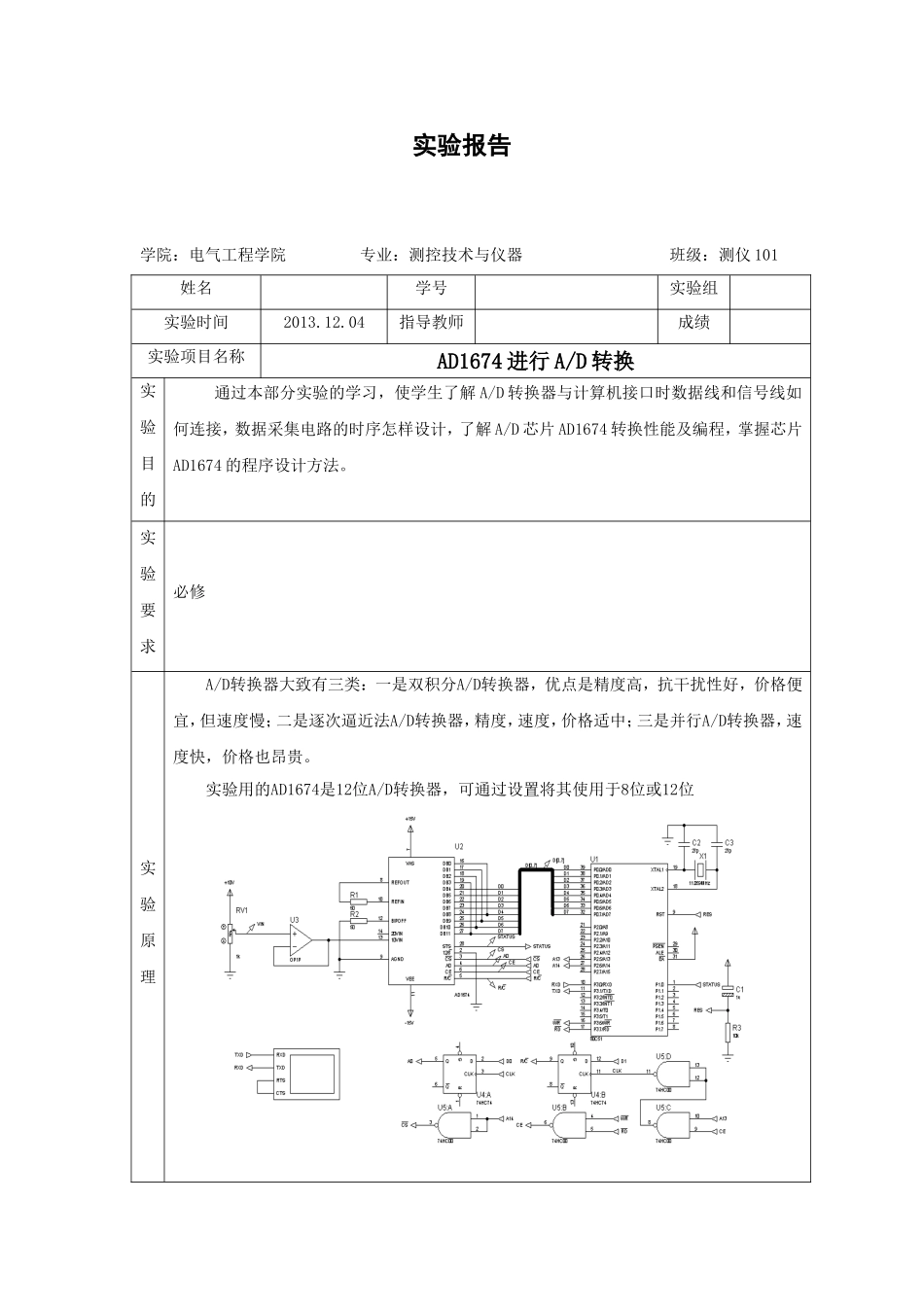

实验报告学院：电气工程学院专业：测控技术与仪器班级：测仪101姓名学号实验组实验时间2013.12.04指导教师成绩实验项目名称AD1674进行A/D转换实验目的通过本部分实验的学习，使学生了解A/D转换器与计算机接口时数据线和信号线如何连接，数据采集电路的时序怎样设计，了解A/D芯片AD1674转换性能及编程，掌握芯片AD1674的程序设计方法。实验要求必修实验原理A/D转换器大致有三类：一是双积分A/D转换器，优点是精度高，抗干扰性好，价格便宜，但速度慢；二是逐次逼近法A/D转换器，精度，速度，价格适中；三是并行A/D转换器，速度快，价格也昂贵。实验用的AD1674是12位A/D转换器，可通过设置将其使用于8位或12位实验仪器PC机、Proteus软件、KeilμVision2软件实验步骤1．按照实验原理及接线图在Proteus中画出仿真电路图2．编写中转换的程序，输入程序。进行仿真。3．旋转电位器，测取不同的模拟电压输入时，读取显示的转换结果是否符合10V/4096=Vin/D的规律，并记录。画出模拟电压和数字量关系图，看两者是否成线性关系。实验内容利用PROTEUS工程文件下的AD转换电路实现A/D转换器，用电位器提供模拟量输入，编制程序，将模拟量转换成二进制数字量，用虚拟示波器显示。实验数据输入模拟量0.10.8991.92.8993.8994.8995.8996.8997.8998.8999.9理论数字量029H170H30AH4A363DH7D6H970HB09HCA3E3DHFD7H测得数字量029H171H30AH4A4H63DH7D7H970HBOAHCA3HE3DHFD6H十进制4136977811881597200724162826323536454054实验总结通过本部分实验的学习，我了解了A/D转换器与计算机接口时数据线和信号线如何连接，数据采集电路的时序怎样设计，了解了A/D芯片AD1674转换性能及编程，掌握了芯片AD1674的程序设计方法。由模拟电压和数字量的关系图可知模拟电压和数字量近似呈线性关系。在实验过程中，模拟电压值要在0-10V之间均匀取值。指导教师意见签名：年月日实验报告学院：电气工程学院专业：测控技术与仪器班级：测仪101姓名学号实验组实验时间2013.12.04指导教师成绩实验项目名称DAC0832与MCS-51单片机接口实验实验目的通过本实验的学习，使学生掌握D/A转换的工作原理，掌握芯片DAC0832与单片机接口电路的设计方法，掌握芯片DAC0832的程序设计方法，为后续“测控系统原理课程设计”的学习奠定基础。实验要求必修实验原理DAC0832芯片是8位的D/A转换集成芯片，有数据锁存器，选片、读、写控制信号线，故可以和单片机直接接口。由于DAC0832芯片为电流输出方式，但在实际应用中，往往需要电压输出方式，所以在线路设计上接入一片运算放大器来实现电流转换为电压。当数字量输入在00H～FFH范围时，电压的输出量有两种形式：一种是单极性输出，电压的输出量为0～＋XV或0～-XV，另一种是双极性输出，电压的输出量为±XV。在本实验中采用单缓冲器、单极性输出方式，数字量在00～FFH变化时，输出模拟量在0～5V之间变化。该电路包括一片DAC0832和一个运算放大器UA741。实验原理及接线图电路如下图所示，DAC0832片选信号为低电平有效，直接接P2.7，即P2.7为低时选中DAC0832，据P2.7＝0可算得DAC0832选片地址。（、同时与8031的连接）DAC0832内部没有参考电压，8脚接负的参考电压，输出为正电压，8脚接正的参考电压，输出为负电压。由于DAC0832是有数字量的输入锁存功能，故数字量可以直接从P0口送入。实验仪器PC机、KeilμVision2软件，PROTEUS实验步骤1．按照实验原理在PROTEUS上完成连线。2．在KEIL中编制程序1使DAC0832输出三角波。输入程序，编译并下载到AT89C51中。3．进行编译仿真。4运行程序1，用示波器测试，观察输出波形。5.编制程序2，实现利用图二所示电路完成三角波及锯齿波不同波形的输出，当SW1接通P1.0实输出三角波，P1.1时输出锯齿波。6.在KEIL中编制程序，编译并生成‘*.hex’文件7.下载到PROTEUS的单片机中，运行仿真，观测结果，并不断调整程序。实验内容1．编写程序：送数据00～0FF到DAC0832，用万用表测量数模转换的输出端T-DAOUT，观察输出电压的变化。2．试编写程序：使DAC0832输出三角波，并用示波器观察。实验数据ORG0000HAJMPMAINORG0030HMAIN:MOVDPTR,#7FFFHMOVP1,#0FFHMOVA,P1JNBACC.0...
