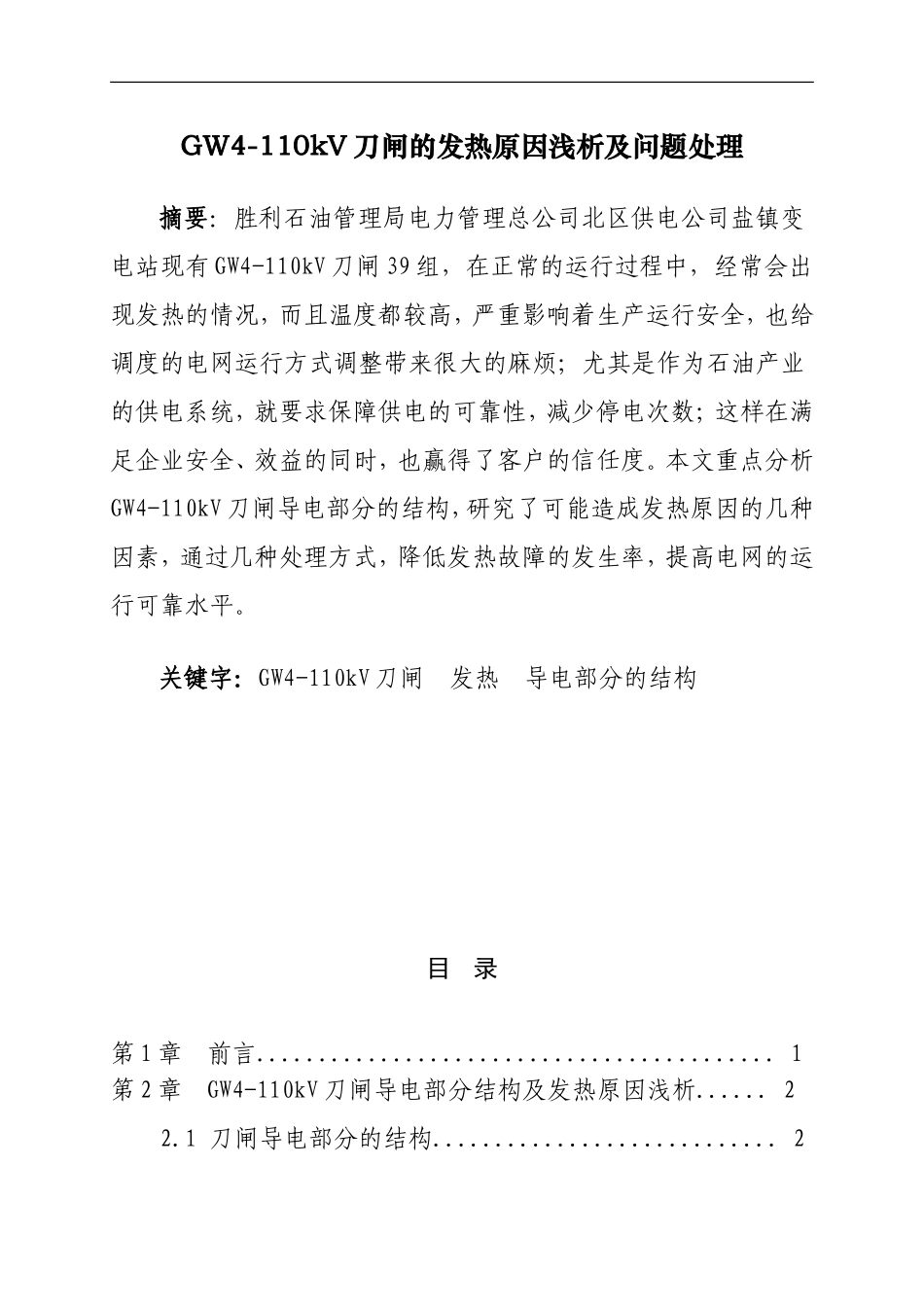

GW4-110kV刀闸的发热原因浅析及问题处理摘要：胜利石油管理局电力管理总公司北区供电公司盐镇变电站现有GW4-110kV刀闸39组，在正常的运行过程中，经常会出现发热的情况，而且温度都较高，严重影响着生产运行安全，也给调度的电网运行方式调整带来很大的麻烦；尤其是作为石油产业的供电系统，就要求保障供电的可靠性，减少停电次数；这样在满足企业安全、效益的同时，也赢得了客户的信任度。本文重点分析GW4-110kV刀闸导电部分的结构，研究了可能造成发热原因的几种因素，通过几种处理方式，降低发热故障的发生率，提高电网的运行可靠水平。关键字：GW4-110kV刀闸发热导电部分的结构目录第1章前言..........................................1第2章GW4-110kV刀闸导电部分结构及发热原因浅析......22.1刀闸导电部分的结构............................22.2刀闸发热原因浅析..............................22.2.1操作机构问题.............................32.2.2触指和触头的接触面积小的问题..............42.2.3弹簧的老化问题............................42.2.4检修不细致的问题..........................42.2.5触指和触指座的接触问题....................5第3章GW4-110kV刀闸发热问题的处理方法................63.1导电膏的组成成分、性能分析及正确使用方法......63.1.1导电膏的组成成分.........................63.1.2导电膏的技术性能..........................63.1.3导电膏的正确使用方法......................73.2刀闸发热问题的处理方法........................73.2.1技术手段..................................73.2.2管理手段.................................9第4章总结.........................................12参考文献............................................13第1章前言胜利石油管理局电力管理总公司北区供电公司盐镇变电站是一座220kV的枢纽变电站，是胜利电网和山东电网的并网点之一，主要担负着黄河以北的大部分负荷，包括河口、孤岛采油厂的生产用电和人民的生活用电，同时也转供部分滨南采油厂的负荷，位置和作用是十分重要的，对于供电可靠性的要求也是十分严格的。但是运行将近20年的老站，设备老化极其严重，尤其是GW4-110kV的刀闸，经常出现发热的情况，严重影响着人身和电网安全，也给保油上产工作带来了一定的不利因素。结合上述情况，作者提出了自己对刀闸发热的分析原因，并结合实际工作，从管理手段和技术手段出发，提出自己的解决办法，希望能够对设备的安全运行提供一定的保障作用。1第2章GW4-110kV刀闸导电部分结构及发热原因浅析2.1刀闸导电部分的结构GW4-110kV刀闸的导电部分主要包括触头、触指（触片）触指座和导电管，参考结构见（图1）；盐镇变电站的刀闸触头形状为圆柱形，触指由两排、每排四片铜片构成，每两片触指之间用销子连接一个弹簧。当刀闸由分到合时，带电的触头经过刀闸的传动机构伸到触指内部，触指由于压缩弹簧而使弹簧产生反作用力，进而将力传递到触指和触头的接触面上，增大接触压力，减小接触电阻，降低发热量。电流通过触头、触指、触指座和导电管接通回路，使线路带电。图12.2刀闸发热原因浅析经过长时间的运行判断，结合盐镇变电站的GW4-220型刀闸和110kV系统-1、-2和-3刀闸比较，初步分析发热的原因主要为以下几条：2.2.1操作机构问题2盐镇变电站的GW4-220型刀闸和GW4-110型刀闸为同一厂家生产，导电部分的材质和结构原理相同，每年检修的处理过程也差不多，但运行情况却决然不同。GW4-220型刀闸通常可以带负荷150MW，电流400-500A之间，但从运行情况看，极少有发热的情况，或者说是根本没有；而GW4-110型刀闸带负荷20MW，电流在80-120A之间时，发热情况较为普遍，尤其是夏季，温度只要超过30°C，就会出现大面积的发热现象，就以2009年、2010年和2011年为例，每年至少因为刀闸发热而调整负荷的情况不下于5,6次，而且都是急需要处理，温度非常高的情况；为什么会出现此种情况，经过多方的查找，并且对比-1、-2刀闸和-3刀闸的不同情况看，认为在合刀闸时，在触头和触指接触的过程中，由于电压等级较高...
