TA安装调试指南VIP专享VIP免费

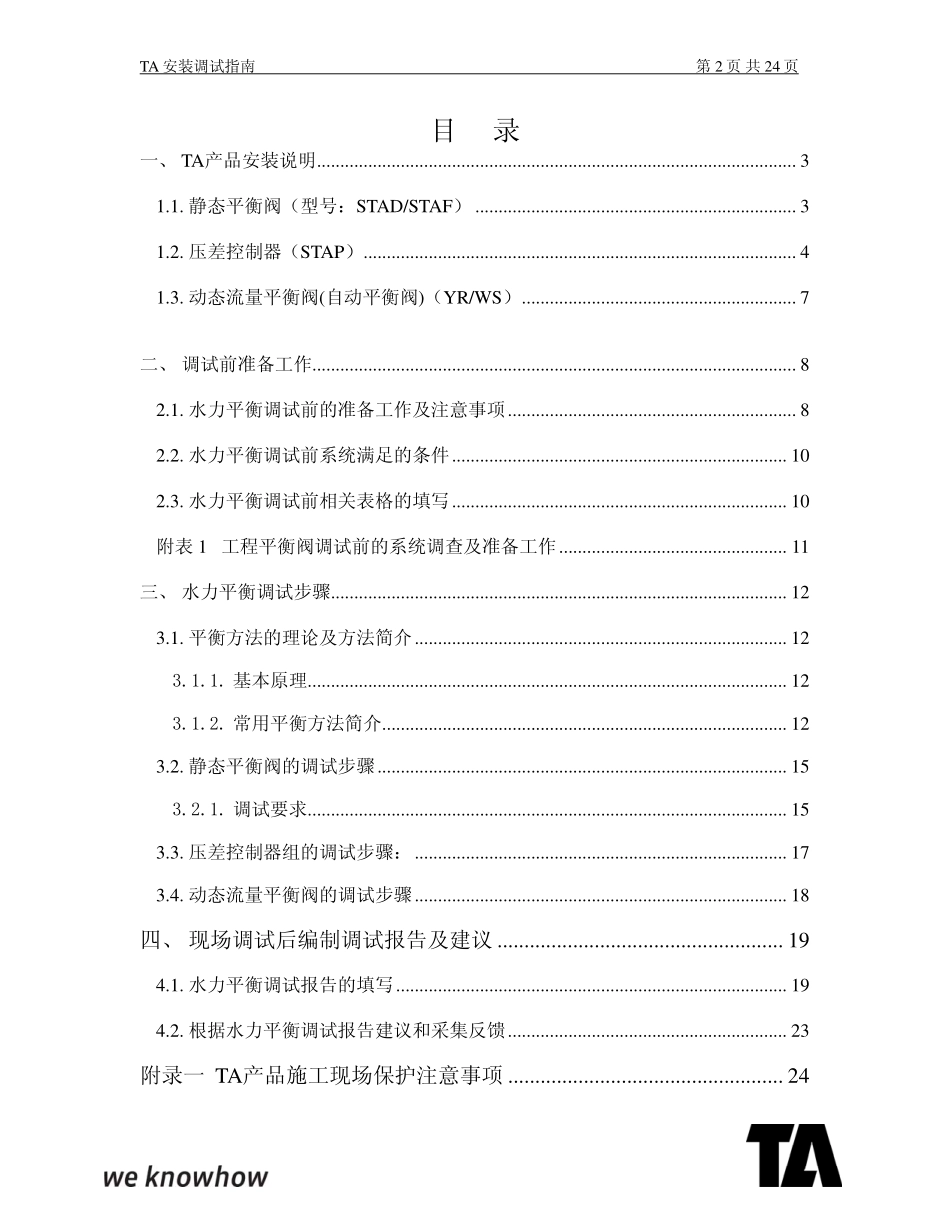

TA安装调试指南第1页共24页TA安装调试指南TA安装调试指南第2页共24页目录一、TA产品安装说明.......................................................................................................31.1.静态平衡阀（型号：STAD/STAF）.....................................................................31.2.压差控制器（STAP）.............................................................................................41.3.动态流量平衡阀(自动平衡阀)（YR/WS）...........................................................7二、调试前准备工作........................................................................................................82.1.水力平衡调试前的准备工作及注意事项..............................................................82.2.水力平衡调试前系统满足的条件........................................................................102.3.水力平衡调试前相关表格的填写........................................................................10附表1工程平衡阀调试前的系统调查及准备工作.................................................11三、水力平衡调试步骤..................................................................................................123.1.平衡方法的理论及方法简介................................................................................123.1.1.基本原理.......................................................................................................123.1.2.常用平衡方法简介.......................................................................................123.2.静态平衡阀的调试步骤........................................................................................153.2.1.调试要求.......................................................................................................153.3.压差控制器组的调试步骤：................................................................................173.4.动态流量平衡阀的调试步骤................................................................................18四、现场调试后编制调试报告及建议.....................................................194.1.水力平衡调试报告的填写....................................................................................194.2.根据水力平衡调试报告建议和采集反馈............................................................23附录一TA产品施工现场保护注意事项...................................................24TA安装调试指南第3页共24页一、1.1.TA产品安装说明静态平衡阀（型号：STAD/STAF）1.到货后应妥善保管、避免雨淋、存放于干燥处；2.安装前应检查阀门和密封处是否清洁并确认未遭损伤；3.安装前应尽量确保管路系统清洁干净；4.安装前法兰必须准确对中，螺杆和配合垫圈必须经过润滑，交叉上紧螺栓，检查平面密封是否符合法兰要求；5.静态平衡阀与弯头（2d、5d）或者水泵（10d）相连（d为管径），请保持一定的安装距离，请参考下图：图一6.阀门的安装，a)单独使用静态阀时，最好安装在回水管上(铜阀门无箭头,最好水流方向与手轮倾斜方向一致；铸铁阀阀体有水流方向指示)；如下图图二b)当静态平衡阀与压差控制器配套使用时，将静态阀安装在供水管上，(铜阀门无箭头,水流方向须与手轮倾斜方向相反；铸铁阀阀体有水流方向指示)；如下图图三（三.1）(三.2)TA安装调试指南第4页共24页7.在管道上可垂直安装亦可水平安装；8.在对静态平衡阀作保温时建议保留测量孔可以正常使用，特别是不能随意打开测量孔，以免细渣进入，影响调试和使用；9.安装时要求阀门上的手轮距四周要尽量达到200mm以上，特别是在吊顶内的阀门，要求按阀门的手轮正面便于看见位置安装，以便对其进行调试。如果是...
