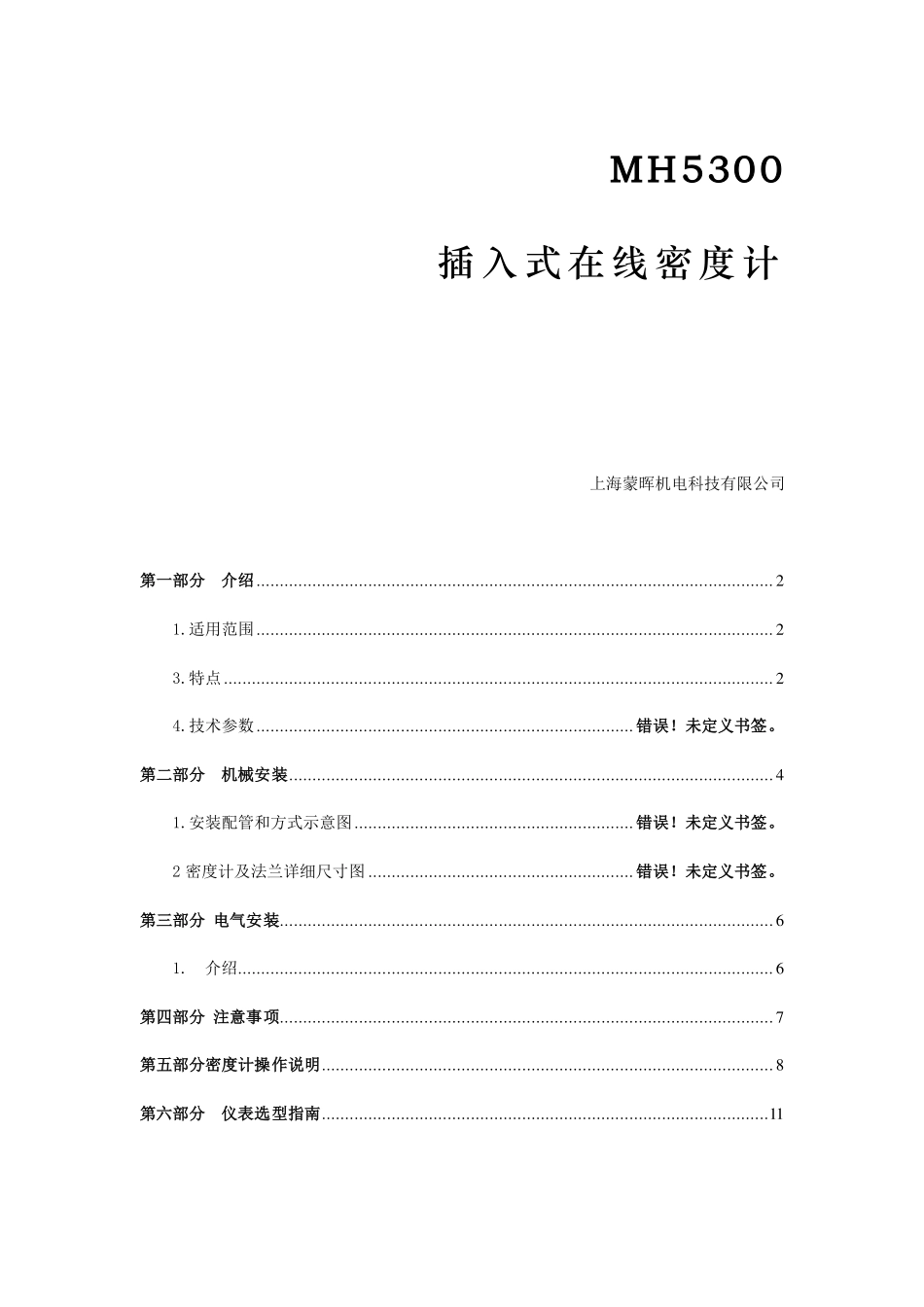

MH5300插入式在线密度计上海蒙晖机电科技有限公司第一部分介绍...............................................................................................................21.适用范围...............................................................................................................23.特点......................................................................................................................24.技术参数.................................................................................错误！未定义书签。第二部分机械安装........................................................................................................41.安装配管和方式示意图............................................................错误！未定义书签。2密度计及法兰详细尺寸图.........................................................错误！未定义书签。第三部分电气安装..........................................................................................................61.介绍...................................................................................................................6第四部分注意事项..........................................................................................................7第五部分密度计操作说明.................................................................................................8第六部分仪表选型指南................................................................................................11插入式音叉在线密度计------------------------------------------------------------------------------------------------------------------------------------2第一部分介绍1.适用范围MH5300插入式密度计可实时在线的进行密度检测。它可以运用于以密度为基本参数产品的过程控制或者以固体百分比或浓度百分比为参照的质量控制中。典型行业包括，石油化工行业，酿酒业，食品行业，制药行业和矿物加工（如粘土，碳酸盐、硅酸盐等），具体应用于以上行业中的多产品管道中的界面检测，搅拌混合物的密度检测，反应釜终点监测，离析器界面检测。2.特点MH5300插入式密度计内含微处理器，故传感器可进行完整的信号调节、计算和诊断功能，无需远程电子装置进行处理。3.参数密度测量范围0.5–2.5g/cc(500–2500kg/m3)标定范围0.8–1.2g/cc(800–1200kg/m3)测量精度±0.001g/cc(±1kg/m3)/±0.002g/cc(±2kg/m3)重复性±0.0002g/cc(±0.2kg/m3)温度输出范围-20℃~+150℃最大工作压力10MPa特殊20MPa插入式音叉在线密度计------------------------------------------------------------------------------------------------------------------------------------3流体粘度范围0–20000cP温度系数小于0.1kg/m3/℃(校正后)压力影响可忽略不计内置温度传感器PT100接液材质316L不锈钢哈氏合金叉体涂层标准型，PTFE或电解抛光供电电源24VDC，≥500mA模拟信号输出4-20mA，0-1000Hz，RS485ModbusRTU输出精度(20℃)读数的±0.1%或±0.05%FS输出重复性(-40~+85℃)±0.05%FS过程连接ANSI150~1500RFDIN50PN16DIN50PN40IDF和RJT卫生型防护等级IP65外壳铝合金插入式音叉在线密度计------------------------------------------------------------------------------------------------------------------------------------4第二部分机械安装1.安装配管和方式示意图保证密度计能够测量准确和显示稳定，在大于100口径的管路上采用缩颈安装，小于100口径的管路上采用扩径配管和缩颈安装，仪表前后需有一定的直管段，保证流体在流过叉体时处于层流状态。密度计配管尺寸和方向图2密度计及法兰详细尺寸图插入式音叉在线密度计---------------------------------------------------------------------------------------------------------------------...
