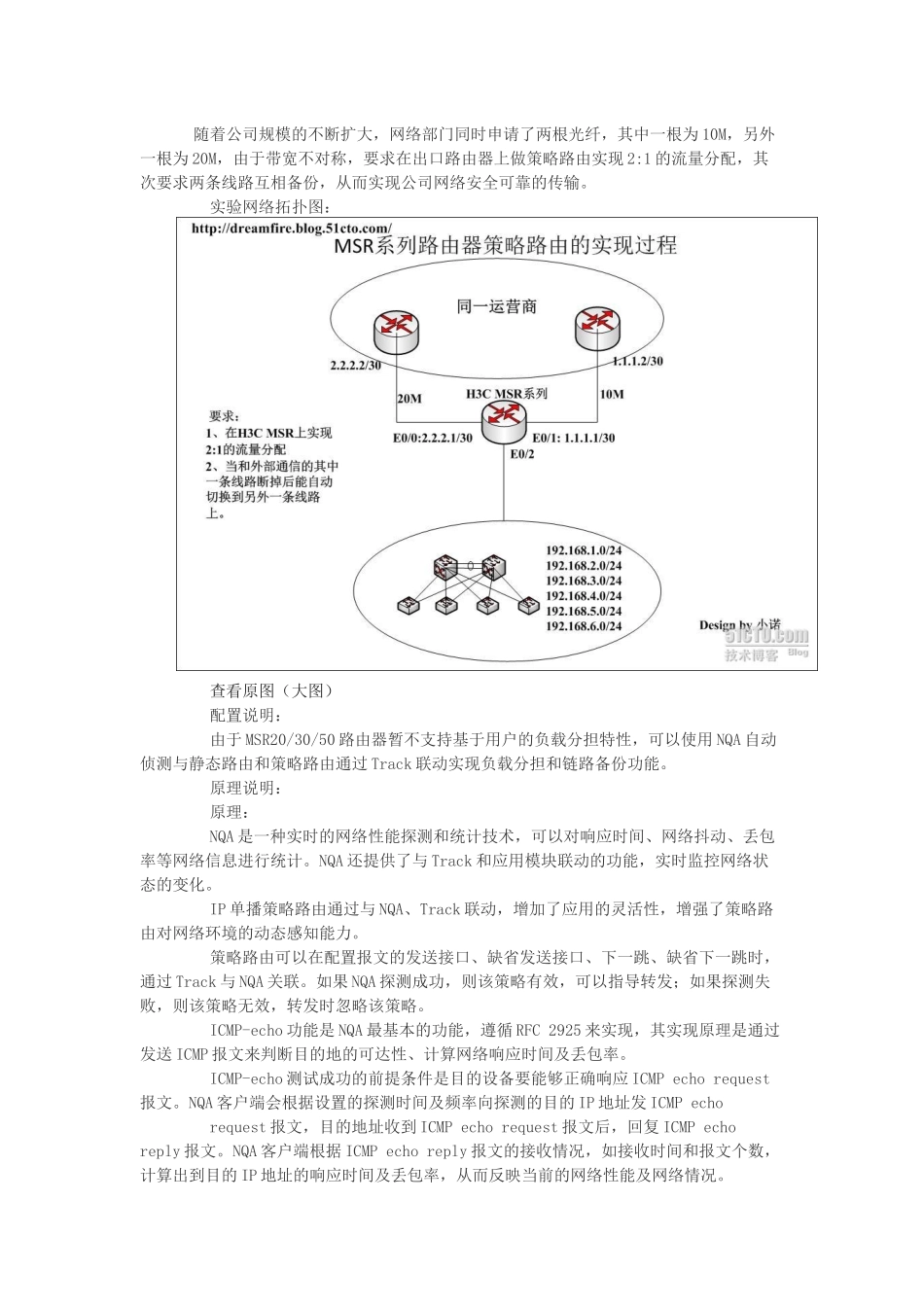

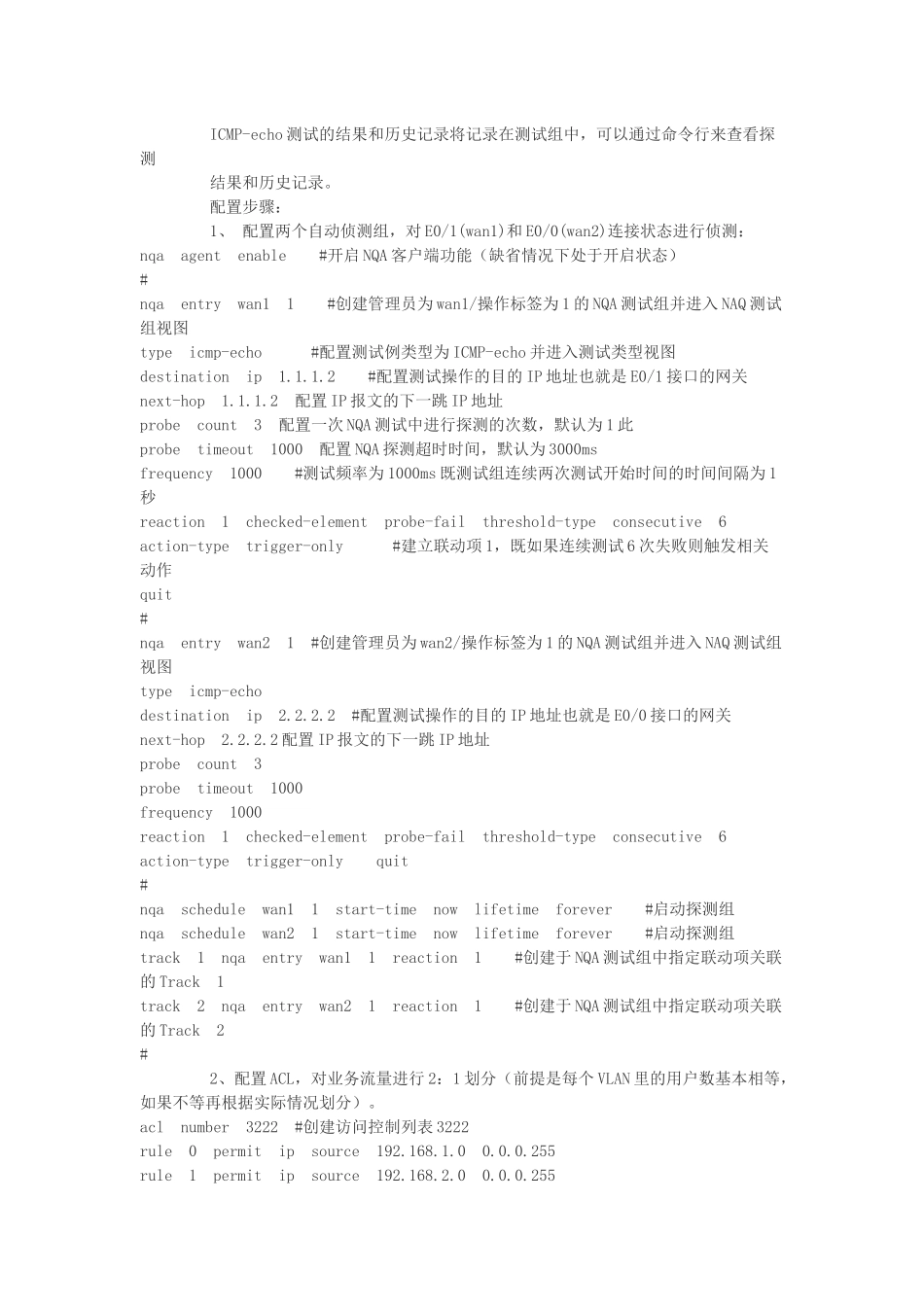

随着公司规模的不断扩大，网络部门同时申请了两根光纤，其中一根为10M，另外一根为20M，由于带宽不对称，要求在出口路由器上做策略路由实现2:1的流量分配，其次要求两条线路互相备份，从而实现公司网络安全可靠的传输。实验网络拓扑图：查看原图（大图）配置说明：由于MSR20/30/50路由器暂不支持基于用户的负载分担特性，可以使用NQA自动侦测与静态路由和策略路由通过Track联动实现负载分担和链路备份功能。原理说明：原理：NQA是一种实时的网络性能探测和统计技术，可以对响应时间、网络抖动、丢包率等网络信息进行统计。NQA还提供了与Track和应用模块联动的功能，实时监控网络状态的变化。IP单播策略路由通过与NQA、Track联动，增加了应用的灵活性，增强了策略路由对网络环境的动态感知能力。策略路由可以在配置报文的发送接口、缺省发送接口、下一跳、缺省下一跳时，通过Track与NQA关联。如果NQA探测成功，则该策略有效，可以指导转发；如果探测失败，则该策略无效，转发时忽略该策略。ICMP-echo功能是NQA最基本的功能，遵循RFC2925来实现，其实现原理是通过发送ICMP报文来判断目的地的可达性、计算网络响应时间及丢包率。ICMP-echo测试成功的前提条件是目的设备要能够正确响应ICMPechorequest报文。NQA客户端会根据设置的探测时间及频率向探测的目的IP地址发ICMPechorequest报文，目的地址收到ICMPechorequest报文后，回复ICMPechoreply报文。NQA客户端根据ICMPechoreply报文的接收情况，如接收时间和报文个数，计算出到目的IP地址的响应时间及丢包率，从而反映当前的网络性能及网络情况。ICMP-echo测试的结果和历史记录将记录在测试组中，可以通过命令行来查看探测结果和历史记录。配置步骤：1、配置两个自动侦测组，对E0/1(wan1)和E0/0(wan2)连接状态进行侦测：nqaagentenable#开启NQA客户端功能（缺省情况下处于开启状态）#nqaentrywan11#创建管理员为wan1/操作标签为1的NQA测试组并进入NAQ测试组视图typeicmp-echo#配置测试例类型为ICMP-echo并进入测试类型视图destinationip1.1.1.2#配置测试操作的目的IP地址也就是E0/1接口的网关next-hop1.1.1.2配置IP报文的下一跳IP地址probecount3配置一次NQA测试中进行探测的次数，默认为1此probetimeout1000配置NQA探测超时时间，默认为3000msfrequency1000#测试频率为1000ms既测试组连续两次测试开始时间的时间间隔为1秒reaction1checked-elementprobe-failthreshold-typeconsecutive6action-typetrigger-only#建立联动项1，既如果连续测试6次失败则触发相关动作quit#nqaentrywan21#创建管理员为wan2/操作标签为1的NQA测试组并进入NAQ测试组视图typeicmp-echodestinationip2.2.2.2#配置测试操作的目的IP地址也就是E0/0接口的网关next-hop2.2.2.2配置IP报文的下一跳IP地址probecount3probetimeout1000frequency1000reaction1checked-elementprobe-failthreshold-typeconsecutive6action-typetrigger-onlyquit#nqaschedulewan11start-timenowlifetimeforever#启动探测组nqaschedulewan21start-timenowlifetimeforever#启动探测组track1nqaentrywan11reaction1#创建于NQA测试组中指定联动项关联的Track1track2nqaentrywan21reaction1#创建于NQA测试组中指定联动项关联的Track2#2、配置ACL，对业务流量进行2：1划分（前提是每个VLAN里的用户数基本相等，如果不等再根据实际情况划分）。aclnumber3222#创建访问控制列表3222rule0permitipsource192.168.1.00.0.0.255rule1permitipsource192.168.2.00.0.0.255rule1000denyipquitaclnumber3333#创建访问控制列表3333rule0permitipsource192.168.3.00.0.0.255rule1permitipsource192.168.4.00.0.0.255rule2permitipsource192.168.5.00.0.0.255rule3permitipsource192.168.6.00.0.0.255rule1000denyipquit##3、定义IP单播策略路由名称为wan，并定义两个node，然后定义流量转发规则。policy-based-routewanpermitnode1#定义策略wan，并创建策略节点为1（节点越小，优先级越高。当报文满足该节点的所有if-match子句时被允许通过该节点的过滤并执行该节点的apply子句，如报文不满足该节点的if-ma...
