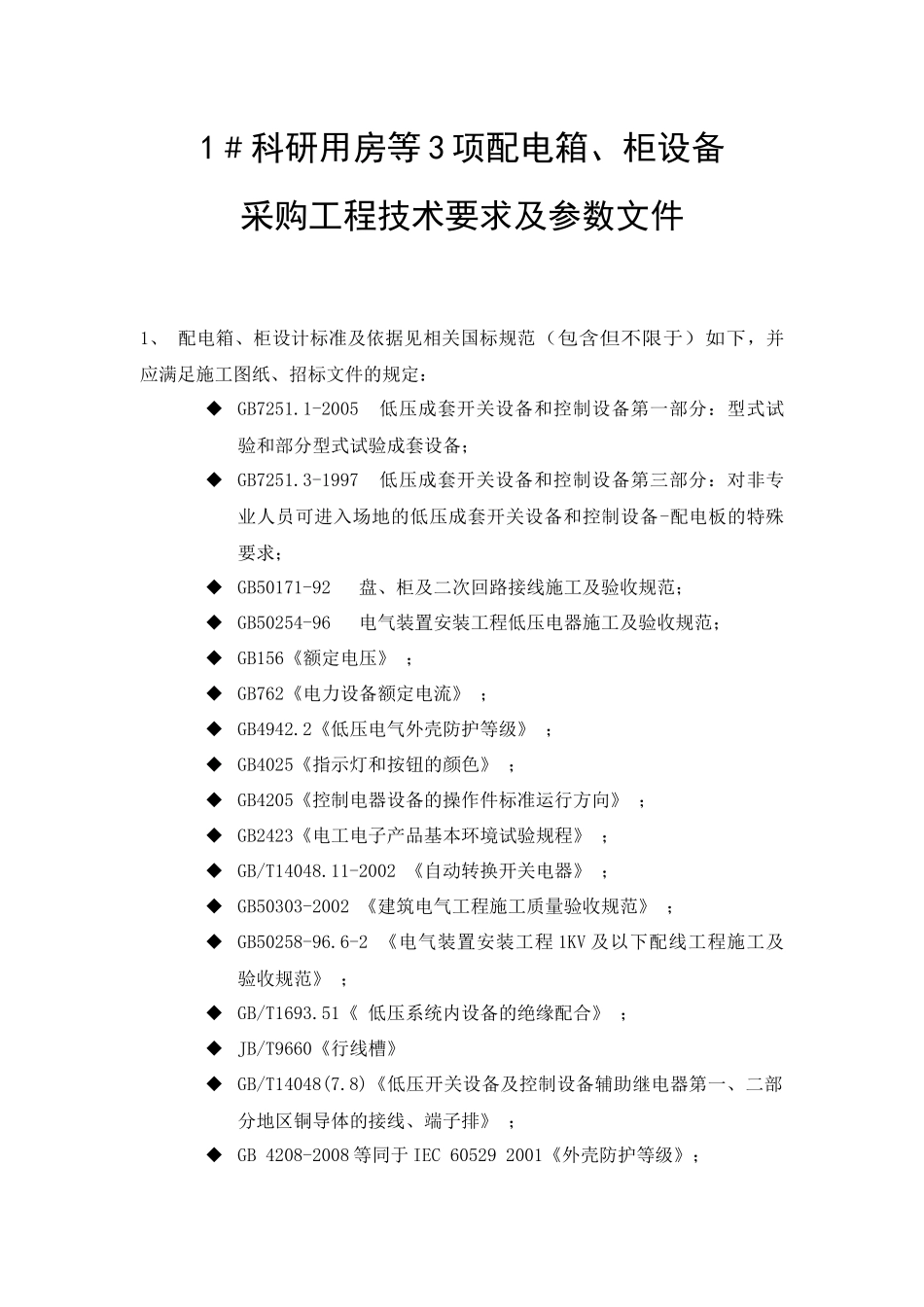

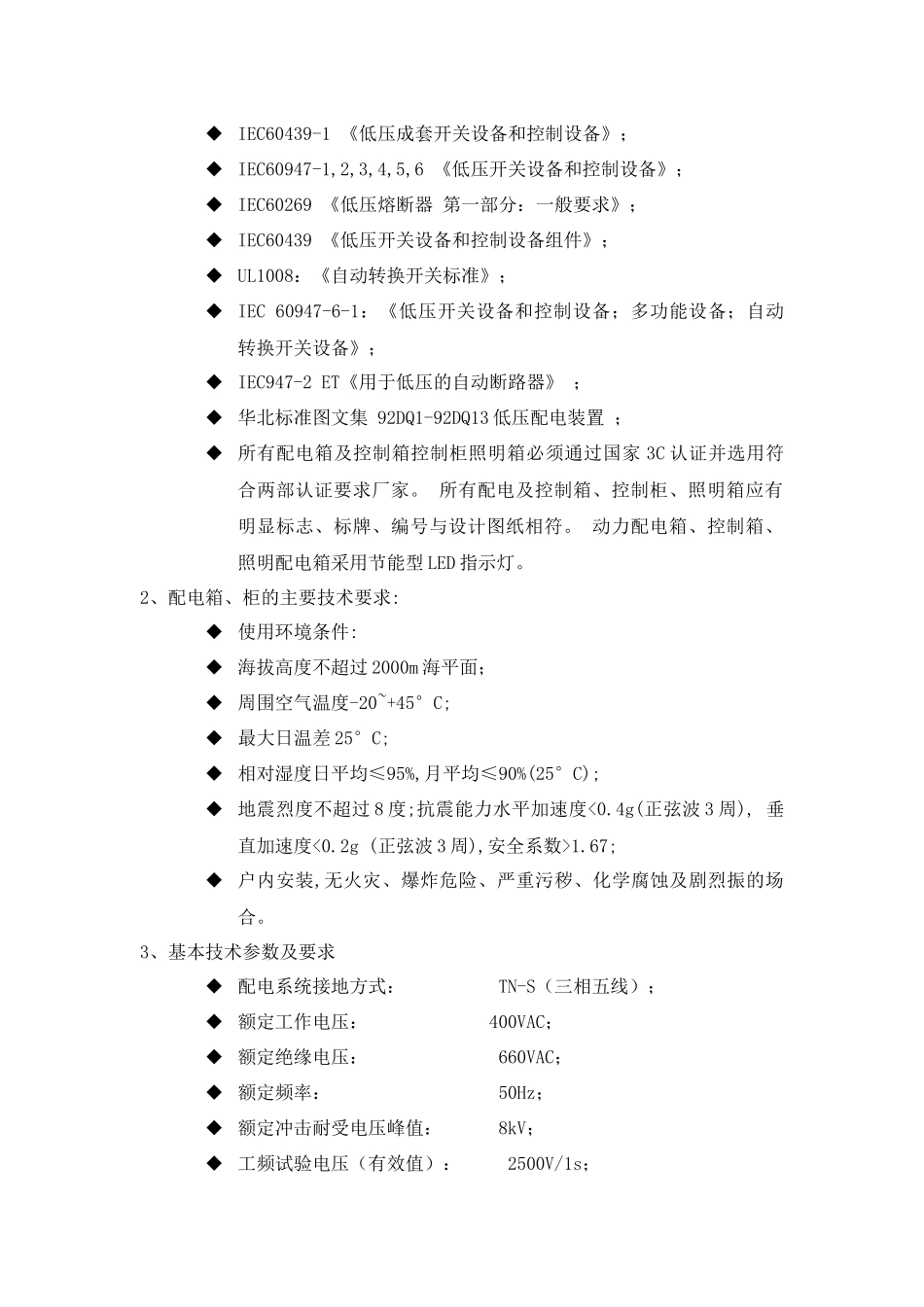

1﹟科研用房等3项配电箱、柜设备采购工程技术要求及参数文件1、配电箱、柜设计标准及依据见相关国标规范（包含但不限于）如下，并应满足施工图纸、招标文件的规定：GB7251.1-2005低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备；GB7251.3-1997低压成套开关设备和控制设备第三部分：对非专业人员可进入场地的低压成套开关设备和控制设备-配电板的特殊要求；GB50171-92盘、柜及二次回路接线施工及验收规范；GB50254-96电气装置安装工程低压电器施工及验收规范；GB156《额定电压》；GB762《电力设备额定电流》；GB4942.2《低压电气外壳防护等级》；GB4025《指示灯和按钮的颜色》；GB4205《控制电器设备的操作件标准运行方向》；GB2423《电工电子产品基本环境试验规程》；GB/T14048.11-2002《自动转换开关电器》；GB50303-2002《建筑电气工程施工质量验收规范》；GB50258-96.6-2《电气装置安装工程1KV及以下配线工程施工及验收规范》；GB/T1693.51《低压系统内设备的绝缘配合》；JB/T9660《行线槽》GB/T14048(7.8)《低压开关设备及控制设备辅助继电器第一、二部分地区铜导体的接线、端子排》；GB4208-2008等同于IEC605292001《外壳防护等级》；IEC60439-1《低压成套开关设备和控制设备》；IEC60947-1,2,3,4,5,6《低压开关设备和控制设备》；IEC60269《低压熔断器第一部分：一般要求》；IEC60439《低压开关设备和控制设备组件》；UL1008：《自动转换开关标准》；IEC60947-6-1：《低压开关设备和控制设备；多功能设备；自动转换开关设备》；IEC947-2ET《用于低压的自动断路器》；华北标准图文集92DQ1-92DQ13低压配电装置；所有配电箱及控制箱控制柜照明箱必须通过国家3C认证并选用符合两部认证要求厂家。所有配电及控制箱、控制柜、照明箱应有明显标志、标牌、编号与设计图纸相符。动力配电箱、控制箱、照明配电箱采用节能型LED指示灯。2、配电箱、柜的主要技术要求:使用环境条件:海拔高度不超过2000m海平面；周围空气温度-20~+45°C;最大日温差25°C;相对湿度日平均≤95%,月平均≤90%(25°C);地震烈度不超过8度;抗震能力水平加速度<0.4g(正弦波3周),垂直加速度<0.2g(正弦波3周),安全系数>1.67;户内安装,无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振的场合。3、基本技术参数及要求配电系统接地方式：TN-S（三相五线）；额定工作电压：400VAC；额定绝缘电压：660VAC；额定频率：50Hz；额定冲击耐受电压峰值：8kV；工频试验电压（有效值）：2500V/1s；水平母线最大工作电流：630A等（以图纸为准）；箱柜体防护等级：根据设计图纸要求确定；表面处理：静电喷涂的环氧树脂粉末；柜或箱体颜色：由买方指定饰面颜色后生产商不应改变投标价；※配电柜或箱体外形尺寸：由生产厂家根据现场情况二次设计。4、技术性能电气间隙：≥10mm；爬电间隙：≥12mm；间隔距离：符合JB4012《低压空气式隔离器开关、隔离开关及熔断器组合电器》的有关要求，同时应考虑到制造公差和由于磨损而造成的尺寸变化；温升：符合IEC947-1有关温升的规定；连接外部绝缘导线的端子：不大于70K；母线固定连接处（铜-铜）：不大于50K；操作手柄：金属的不大于15K，绝缘材料的不大于25K；可接触的外壳和覆板：金属表面不大于30K，绝缘表面不大于40K；柜体内部绝缘材料耐高温阻燃，满足IEC60695要求。低压动力配电箱或柜、照明配电箱、动力控制箱等为空气绝缘、柜体材料为冷轧钢板的非标配电箱或柜，提供的产品寿命≥30年；5、电气设备二次回路电压电气设备控制、保护、信号回路电压为AC220V。在上述数值的80%~120%范围内，各种电气设备动作准确可靠。断路器的合闸电压在上述数值的85%~110%范围内能关合；在上述数值的75%~110%范围内能在无负荷情况下关合；断路器的跳闸电压在上述数值的70%~110%范围内能可靠地分闸；所有电子设备和继电器在高次谐波电压畸变率不大于8%的条件下能正常运行；6、配电箱柜结构和要求：箱（柜）体材质采用优质冷轧钢板，柜体钢板、安装板、安装梁厚度为2mm...
