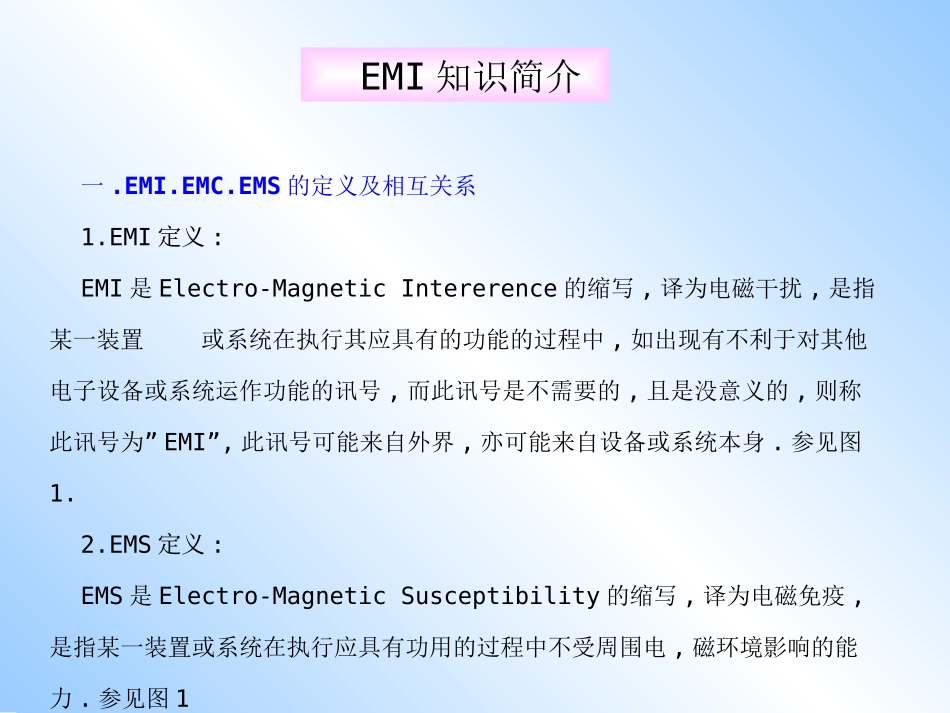

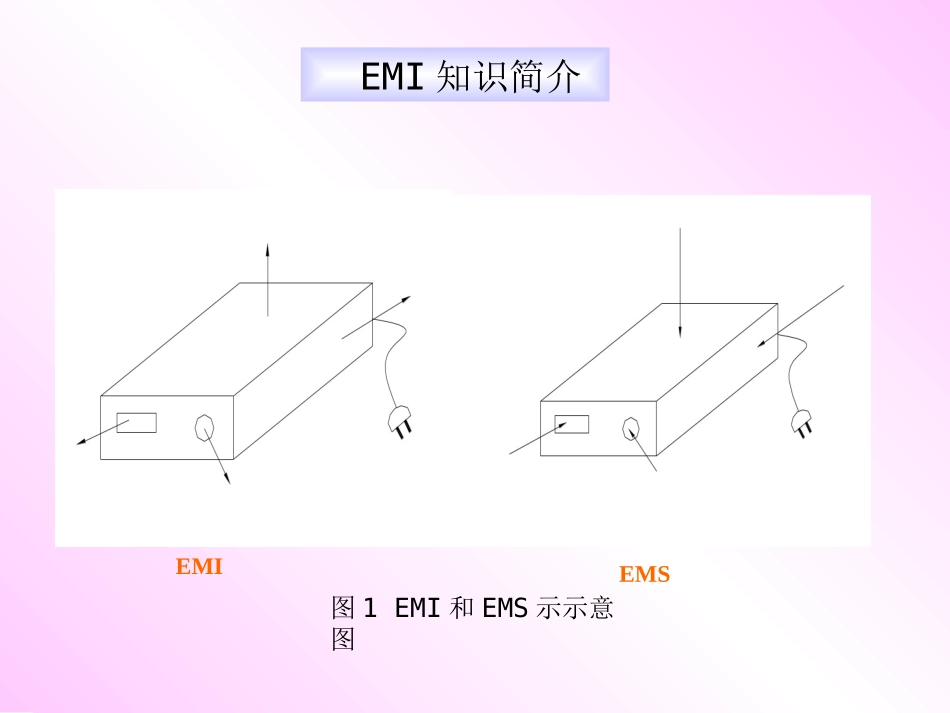

EMI设计简介一.EMI.EMC.EMS的定义及相互关系1.EMI定义:EMI是Electro-MagneticIntererence的缩写,译为电磁干扰,是指某一装置或系统在执行其应具有的功能的过程中,如出现有不利于对其他电子设备或系统运作功能的讯号,而此讯号是不需要的,且是没意义的,则称”此讯号为EMI”,此讯号可能来自外界,亦可能来自设备或系统本身.参见图1.2.EMS定义:EMS是Electro-MagneticSusceptibility的缩写,译为电磁免疫,是指某一装置或系统在执行应具有功用的过程中不受周围电,磁环境影响的能力.参见图1EMI知识简介EMI知识简介图1EMI和EMS示示意图EMIEMS3.EMC定义:EMC是Electro-MagneticCompatibility的缩写,译为电磁兼容,是指某一装置或系统和其它装置和系统同时运作时,互相间不会国为EMI问题而使功能受到影响,””即可称兼容.三者关系:异常电源对电力电子设备会发生干扰,同时电力电子设备亦会产生干扰波影响其它用电设备,故对所有的干扰源必须具备如图2所示的兼容观念.EMI知识简介EMI知识简介EMI应注意应能够EMS不產生電磁雜訊妨礙其他電子設備就是EMC的觀念不受其他電子設備所產生的電磁影響图2.EMC的观念二.EMI/EMS之分类:EMI知识简介EMCEMSEMIRSCSRECE传导性干扰Conductedemission对传导的免疫Conductedsusceptibility对辐射的免疫Radiatedsusceptibility辐射性干扰Radiatedemission无论是传导性EMI(ConductedEMI)还是辐射性EMI(RadiatedEMI)均有差模(differentialmodenoise)和共模(commonmodenoise)之分.三.EMI之产生,解决方案及国际标准.1.EMI产生(1)自然界所产生的电磁干扰:a.电?磁场(low-frequencyelectricandmagneticfield)b.雷击(lightning)c.高频电磁波（high-frequencyelectromagneticfield）EMI知识简介(2)人为设备所产生干扰ａ.射频发射机(radiotransmitter)b.数字讯号处理与传输(digitalsignalprocessingandtransmission)c.电热应用(electro-heatapplication)d.电力设备及输电(powerconditioningandtransmission)Ⅰ.低频导电性(lowfrequencyconducted)干扰(谐波?电压变动?电压瞬降?不平衡?载波讯号?其它低频)Ⅱ.高频辐射性(highfrequencyradiated)干扰Ⅲ.高频导电性(highfrequencyconducted)干扰(低电压系统的尖波?高电压变电所的突波电压Ⅳ.高频辐射性(highfrequencyradiated)干扰e.开关时的瞬时(switchingtransient)f.静电放电(electrostaticdischarge,ESD)g.核爆电磁脉波(nuclearelectromagneticpulse,NEMP)EMI知识简介2.EMI的表现形态:(1)由电源电路进入的噪声干扰(2)由讯号线的噪声干扰(3)由静电感应引起的噪声干扰(4)电磁感应引起的噪声干扰(5)由电磁波引起的噪声干扰(6)由电路间共同阻抗引起的噪声干扰(7)由反射引起的噪声干扰(8)由接地或屏蔽不当引起的噪声干扰(9)由配线不良引起的噪声干扰(10)由接地不良引起的噪声干扰EMI知识简介3.噪声干扰的对策:(1)接地(Grounding)(2)屏蔽(Shielding)(3)滤波(Filtering)(4)平衡(Balancing)(5)隔离(Isolation)(6)分离与取向(SeparationandOrientation)(7)电路阻抗控制(Circuitimpedancelevelcontrol)(8)配线设计(Cabledesign)(9)速度与频宽控制(Speedandbandwidthcontrol)EMI知识简介4.有关EMI的国际标准(1)FCC:U.S.FederalCommunicationCommission美国联邦通信委员会Docket20780(2)VDE(3)MIL(4)IECEMI知识简介ConductionEmissionLimitsTable1FCCClassARadiatedEmissionLimitsEMI知识简介FrequencyMeasuringField(MHz)DistanceStrength(m)(uV/m)30-88303088-2163050216-10003070FrequencyMeasuringField(MHz)DistanceStrength(m)(uV/m)30-88310088-2163150216-10003200Table2FCCClassBRadiatedEmissionLimits四.传导性EMI和辐射性EMI如前所述,电磁干扰(EMI)有两种传播途径:传导(Conduction)和辐射(Radiation),即电磁干扰分为传导性电磁干扰(ConductedEMI)和辐射性电磁干扰(RadiatedEMI)两种.电磁干扰在电子仪器设备中产生噪音,相应地,噪音亦分为传导性噪音效(Conductednoise)和辐射性噪音(Radiatednoise)a.当电磁干扰波的频率小于30MHz时,电磁干扰主要是以传导方式在电子设备中产生传导性噪音,可通过测试电源线感应的电压来衡量干扰程度.b.当...
