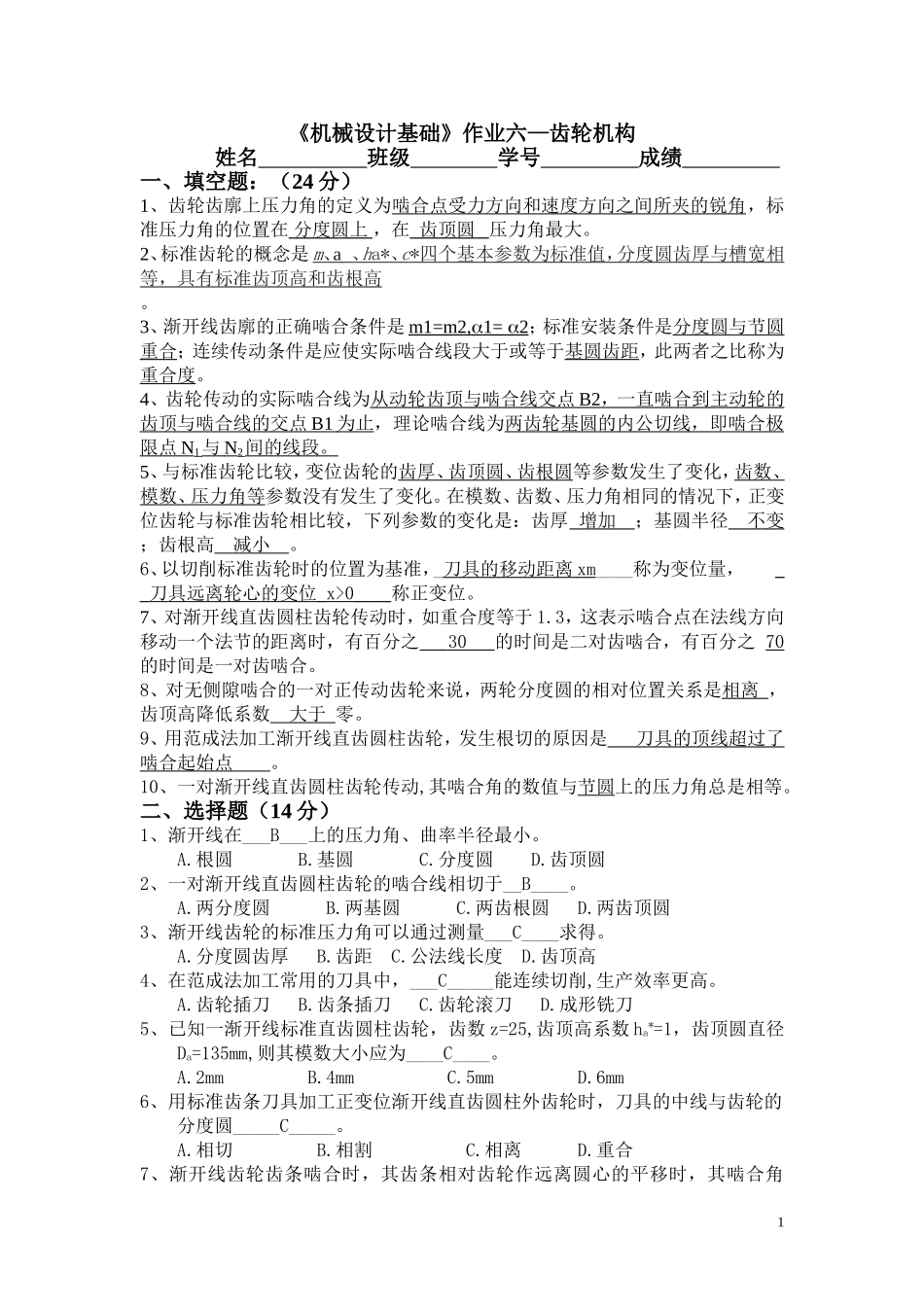

《机械设计基础》作业六—齿轮机构姓名班级学号成绩一、填空题：（24分）1、齿轮齿廓上压力角的定义为啮合点受力方向和速度方向之间所夹的锐角，标准压力角的位置在分度圆上，在齿顶圆压力角最大。2、标准齿轮的概念是m、a、ha*、c*四个基本参数为标准值，分度圆齿厚与槽宽相等，具有标准齿顶高和齿根高。3、渐开线齿廓的正确啮合条件是m1=m2,1=2；标准安装条件是分度圆与节圆重合；连续传动条件是应使实际啮合线段大于或等于基圆齿距，此两者之比称为重合度。4、齿轮传动的实际啮合线为从动轮齿顶与啮合线交点B2，一直啮合到主动轮的齿顶与啮合线的交点B1为止，理论啮合线为两齿轮基圆的内公切线，即啮合极限点N1与N2间的线段。5、与标准齿轮比较，变位齿轮的齿厚、齿顶圆、齿根圆等参数发生了变化，齿数、模数、压力角等参数没有发生了变化。在模数、齿数、压力角相同的情况下，正变位齿轮与标准齿轮相比较，下列参数的变化是：齿厚增加；基圆半径不变；齿根高减小。6、以切削标准齿轮时的位置为基准，_刀具的移动距离xm____称为变位量，__刀具远离轮心的变位_x>0____称正变位。7、对渐开线直齿圆柱齿轮传动时，如重合度等于1.3，这表示啮合点在法线方向移动一个法节的距离时，有百分之30的时间是二对齿啮合，有百分之70的时间是一对齿啮合。8、对无侧隙啮合的一对正传动齿轮来说，两轮分度圆的相对位置关系是相离，齿顶高降低系数大于零。9、用范成法加工渐开线直齿圆柱齿轮，发生根切的原因是刀具的顶线超过了啮合起始点。10、一对渐开线直齿圆柱齿轮传动,其啮合角的数值与节圆上的压力角总是相等。二、选择题（14分）1、渐开线在___B___上的压力角、曲率半径最小。A.根圆B.基圆C.分度圆D.齿顶圆2、一对渐开线直齿圆柱齿轮的啮合线相切于__B____。A.两分度圆B.两基圆C.两齿根圆D.两齿顶圆3、渐开线齿轮的标准压力角可以通过测量___C____求得。A.分度圆齿厚B.齿距C.公法线长度D.齿顶高4、在范成法加工常用的刀具中，___C_____能连续切削,生产效率更高。A.齿轮插刀B.齿条插刀C.齿轮滚刀D.成形铣刀5、已知一渐开线标准直齿圆柱齿轮，齿数z=25,齿顶高系数ha*=1，齿顶圆直径Da=135mm,则其模数大小应为____C____。A.2mmB.4mmC.5mmD.6mm6、用标准齿条刀具加工正变位渐开线直齿圆柱外齿轮时，刀具的中线与齿轮的分度圆_____C_____。A.相切B.相割C.相离D.重合7、渐开线齿轮齿条啮合时，其齿条相对齿轮作远离圆心的平移时，其啮合角1__B___。A.加大B.不变C.减小D.不能确定8、当渐开线圆柱齿轮的齿数少于17时，可采用____A_____的办法来避免根切。A.正变位B.负变位C.减少切削深度9、一对渐开线直齿圆柱标准齿轮的实际中心距大于无侧隙啮合中心距时，啮合角___A____分度圆上的压力角，实际啮合线_____E_____。A.大于B.小于C.等于D.变长E.变短F.不变10、一对渐开线齿轮啮合传动时，两齿廓间___C____。A.保持纯滚动B.各处均有相对滑动C.除节点外各处均有相对滑动11、渐开线齿轮变位后____C_____。A.分度圆及分度圆上齿厚仍不变B.分度圆及分度圆上的齿厚都改变C.分度圆不变但分度圆上的齿厚改变12、一对渐开线齿廓啮合时，啮合点处两者的压力角C，而在节点啮合时则A。A.一定相等B.一定不相等C.一般不相等三、判断题（10分）1、一对能正确啮合传动的渐开线直齿圆柱，其啮合角一定是20°。（×）2、一对直齿圆柱齿轮啮合传动，模数越大，重合度也越大。（×）3、一对能够相互啮合的直齿圆柱齿轮的安装中心距加大时，其分度圆压力角也随之加大。（×）4、对于单个齿轮来说，节圆半径就等于分度圆半径。（×）5、在渐开线齿轮传动中，齿轮与齿条的啮合角始终与分度圆上的压力角相等。（√）6、用范成法切削渐开线齿轮时，一把模数为m、压力角为α的刀具可以切削相同模数和压力角的任何齿数的齿轮。（√）7、满足正确啮合条件的大小两直齿圆柱齿轮齿形相同。（×）8、影响渐开线齿廓形状的参数有Z、等，但同模数无关。（×）9、m、、ha*、c*都是标准值的渐开线直齿圆柱齿轮，一定是标准直齿圆柱齿轮。（×）10、渐开线直齿圆柱外齿轮，不管是标准的，还是变位的，其齿顶压力角总比渐开线在齿...
