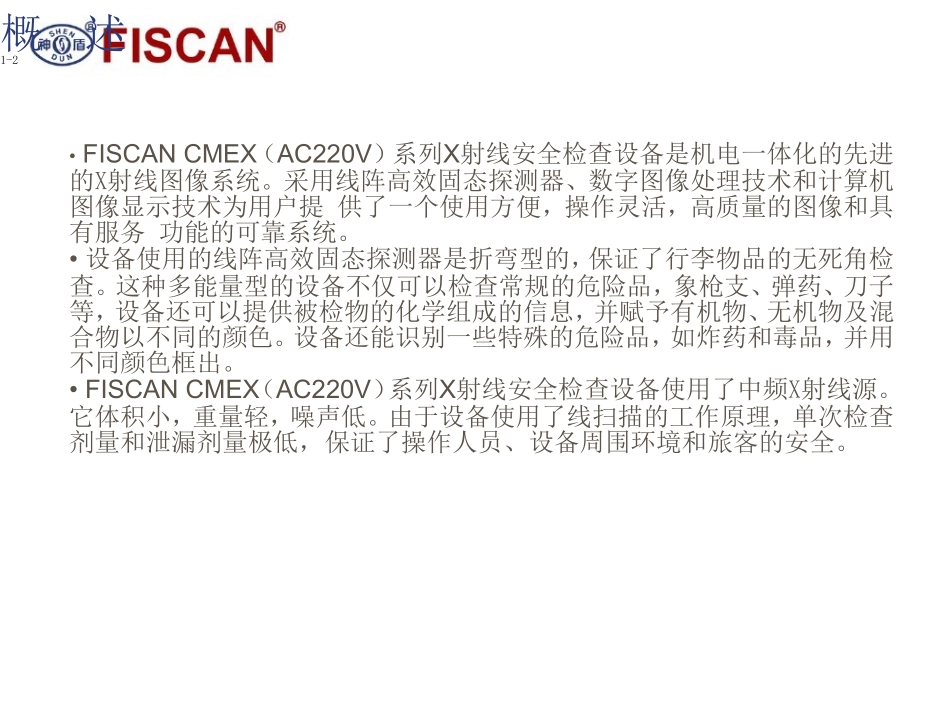

FISCAN安检设备系统概述公安部一所客服三部1-1概述1-2•FISCANCMEX（AC220V）系列X射线安全检查设备是机电一体化的先进的X射线图像系统。采用线阵高效固态探测器、数字图像处理技术和计算机图像显示技术为用户提供了一个使用方便，操作灵活，高质量的图像和具有服务功能的可靠系统。•设备使用的线阵高效固态探测器是折弯型的，保证了行李物品的无死角检查。这种多能量型的设备不仅可以检查常规的危险品，象枪支、弹药、刀子等，设备还可以提供被检物的化学组成的信息，并赋予有机物、无机物及混合物以不同的颜色。设备还能识别一些特殊的危险品，如炸药和毒品，并用不同颜色框出。•FISCANCMEX（AC220V）系列X射线安全检查设备使用了中频X射线源。它体积小，重量轻，噪声低。由于设备使用了线扫描的工作原理，单次检查剂量和泄漏剂量极低，保证了操作人员、设备周围环境和旅客的安全。系统组成（部件）•••••••线阵固态X射线探测器数字信号处理单元输送机系统控制台光障电源和信号分配器X射线产生系统1-3系统组成（功能）••••••••••系统上电（强电）直流电压产生器（直流低压）电源和信号分配器光障系统（包裹传感器系统）输送系统（电动滚筒、输送带）控制系统（键盘控制和系统控制）X射线产生系统（X射线源和X射线控制器）线阵固态探测器数字图像处理器计算机系统1-4系统方框图X射线源垂直X射线束彩色、黑白数字图像处理器计算机显示器各一台X射线控制器探测器控制键盘线阵探测器中央地址发生器NDSPCCPU计算机显示器线阵固体X射线探测器部件图像处理器计算机系统1-5线扫描工作原理•设备是借助于输送带将被检查行李送入X射线检查通道而完成检查的。进入通道的行李将阻挡包裹检测传感器（光障），检测信号被送往系统控制单元，产生X射线触发信号，触发X射线源发射X射线束。由于FISCANCMEX系统采用了线扫描的工作原理，当被检物被检查时，一束经过准直器的非常薄的扇形X射线束穿过输送带上的被检物品，X射线被被检物品吸收，最后轰击安装在通道内的双能量半导体探测器。这种高效半导体探测器把X射线转变为电信号，这些很弱的电流信号被放大，并送到信号处理机箱作进一步处理。1-6
