PVC透明制品的光学性能评价VIP免费

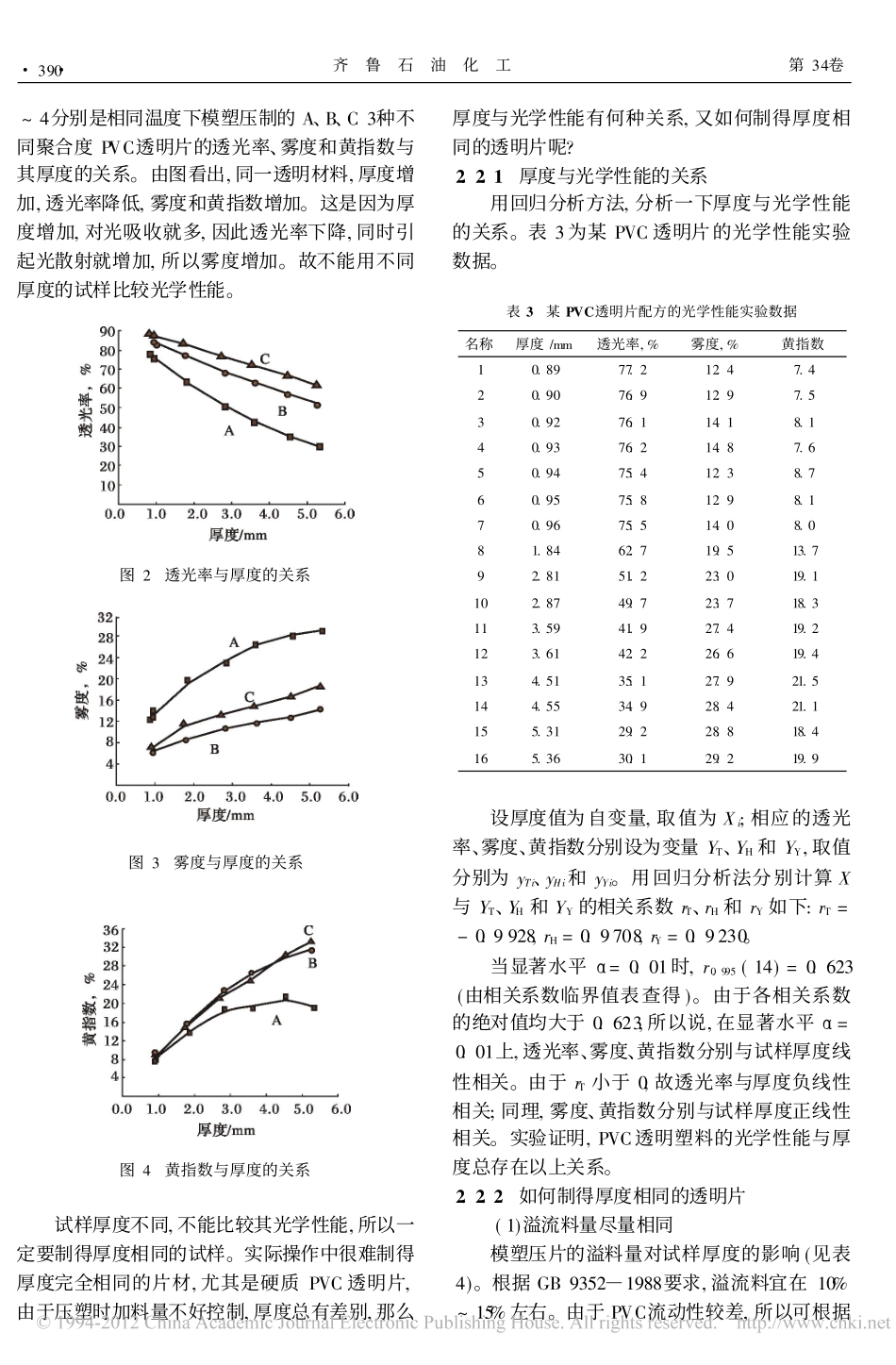

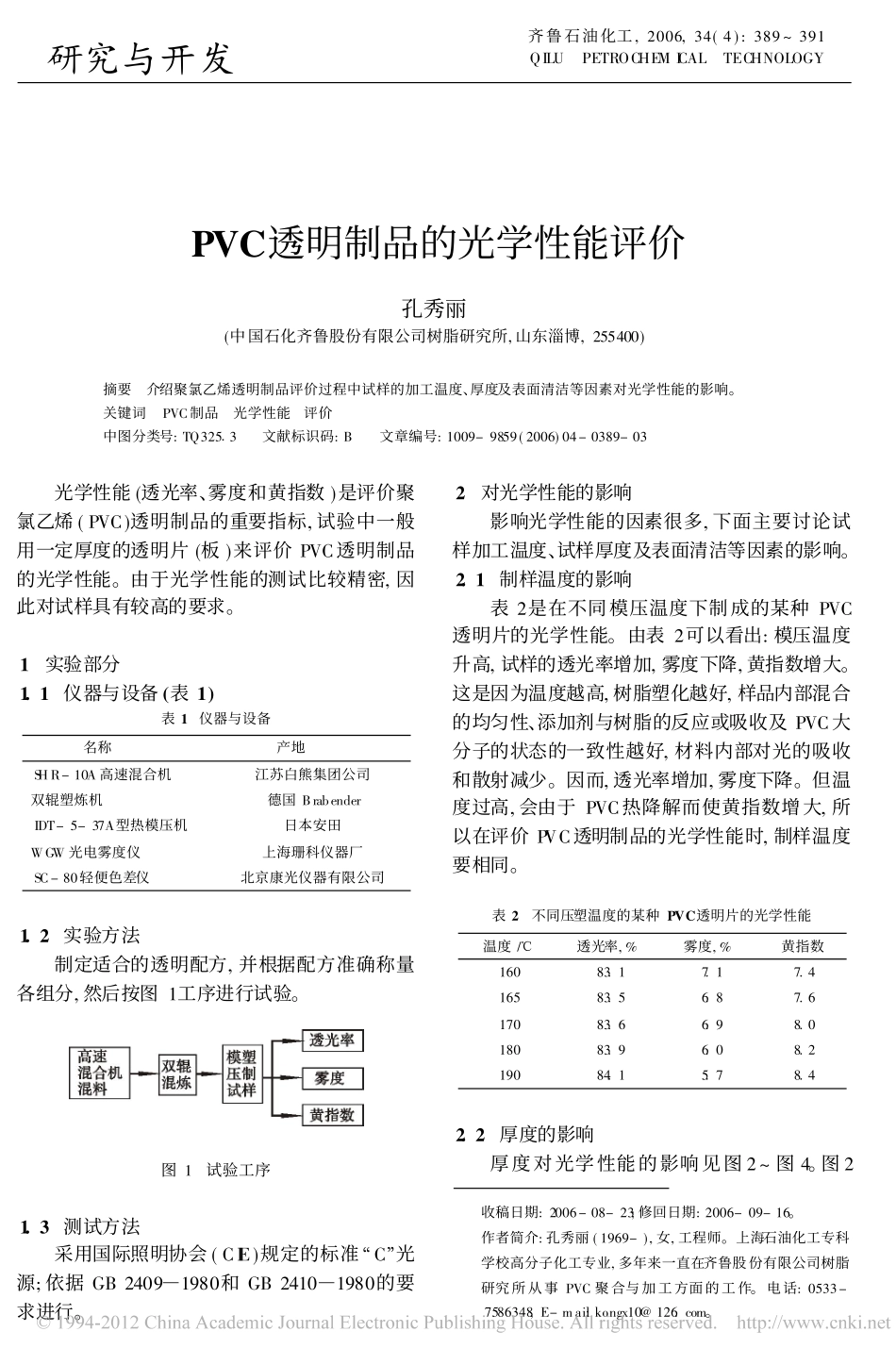

PVC透明制品的光学性能评价孔秀丽(中国石化齐鲁股份有限公司树脂研究所,山东淄博,255400)摘要介绍聚氯乙烯透明制品评价过程中试样的加工温度、厚度及表面清洁等因素对光学性能的影响。关键词PVC制品光学性能评价中图分类号:TQ32513文献标识码:B文章编号:1009-9859(2006)04-0389-03光学性能(透光率、雾度和黄指数)是评价聚氯乙烯(PVC)透明制品的重要指标,试验中一般用一定厚度的透明片(板)来评价PVC透明制品的光学性能。由于光学性能的测试比较精密,因此对试样具有较高的要求。1实验部分1.1仪器与设备(表1)表1仪器与设备名称产地SHR-10A高速混合机江苏白熊集团公司双辊塑炼机德国BrabenderIDT-5-37A型热模压机日本安田WGW光电雾度仪上海珊科仪器厂SC-80轻便色差仪北京康光仪器有限公司1.2实验方法制定适合的透明配方,并根据配方准确称量各组分,然后按图1工序进行试验。图1试验工序1.3测试方法采用国际照明协会(CIE)规定的标准/C0光源;依据GB2409)1980和GB2410)1980的要求进行。2对光学性能的影响影响光学性能的因素很多,下面主要讨论试样加工温度、试样厚度及表面清洁等因素的影响。2.1制样温度的影响表2是在不同模压温度下制成的某种PVC透明片的光学性能。由表2可以看出:模压温度升高,试样的透光率增加,雾度下降,黄指数增大。这是因为温度越高,树脂塑化越好,样品内部混合的均匀性、添加剂与树脂的反应或吸收及PVC大分子的状态的一致性越好,材料内部对光的吸收和散射减少。因而,透光率增加,雾度下降。但温度过高,会由于PVC热降解而使黄指数增大,所以在评价PVC透明制品的光学性能时,制样温度要相同。表2不同压塑温度的某种PVC透明片的光学性能温度/e透光率,%雾度,%黄指数16083.17.17.416583.56.87.617083.66.98.018083.96.08.219084.15.78.42.2厚度的影响厚度对光学性能的影响见图2~图4。图2收稿日期:2006-08-23;修回日期:2006-09-16。作者简介:孔秀丽(1969-),女,工程师。上海石油化工专科学校高分子化工专业,多年来一直在齐鲁股份有限公司树脂研究所从事PVC聚合与加工方面的工作。电话:0533-7586348,E-mai:lkongx10@126.com。研究与开发齐鲁石油化工,2006,34(4):389~391QILUPETROCHEMICALTECHNOLOGY390##~4分别是相同温度下模塑压制的A、B、C3种不同聚合度PVC透明片的透光率、雾度和黄指数与其厚度的关系。由图看出,同一透明材料,厚度增加,透光率降低,雾度和黄指数增加。这是因为厚度增加,对光吸收就多,因此透光率下降,同时引起光散射就增加,所以雾度增加。故不能用不同厚度的试样比较光学性能。图2透光率与厚度的关系图3雾度与厚度的关系图4黄指数与厚度的关系试样厚度不同,不能比较其光学性能,所以一定要制得厚度相同的试样。实际操作中很难制得厚度完全相同的片材,尤其是硬质PVC透明片,由于压塑时加料量不好控制,厚度总有差别,那么厚度与光学性能有何种关系,又如何制得厚度相同的透明片呢?2.2.1厚度与光学性能的关系用回归分析方法,分析一下厚度与光学性能的关系。表3为某PVC透明片的光学性能实验数据。表3某PVC透明片配方的光学性能实验数据名称厚度/mm透光率,%雾度,%黄指数10.8977.212.47.420.9076.912.97.530.9276.114.18.140.9376.214.87.650.9475.412.38.760.9575.812.98.170.9675.514.08.081.8462.719.513.792.8151.223.019.1102.8749.723.718.3113.5941.927.419.2123.6142.226.619.4134.5135.127.921.5144.5534.928.421.1155.3129.228.818.4165.3630.129.219.9设厚度值为自变量,取值为Xi;相应的透光率、雾度、黄指数分别设为变量YT、YH和YY,取值分别为yTi、yHi和yYi。用回归分析法分别计算X与YT、YH和YY的相关系数rT、rH和rY如下:rT=-0.9928,rH=0.9708,rY=0.9230。当显著水平A=0.01时,r0.995(14)=0.623(由相关系数临界值表查得)。由于各相关系数的绝对值均大于0.623,所以说,在显著水平A=0.01上,透光率、雾度、黄指数分别与试样厚度线性相关。由于rT小于0,故透光率与厚度负线性相关;同理,雾度、黄指数分别与试样厚度正线性相关。实验证明,PVC透明塑料的光学性能与厚度总存在以上关系。2.2.2如何制得厚度相同的透明片(1)溢流料量尽量相同模塑压片的溢料量对试样厚度的影响(...
