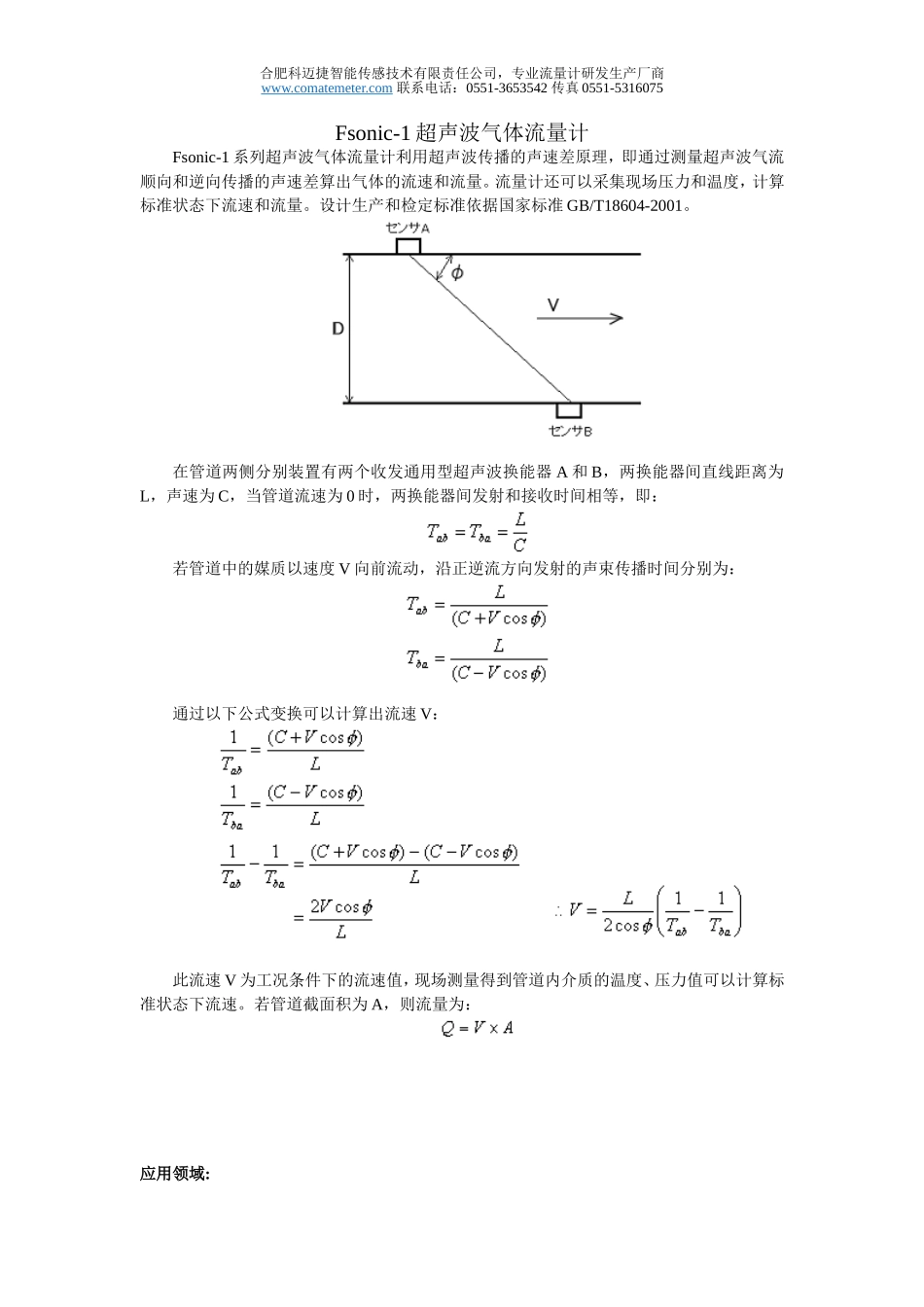

合肥科迈捷智能传感技术有限责任公司，专业流量计研发生产厂商www.comatemeter.com联系电话：0551-3653542传真0551-5316075Fsonic-1超声波气体流量计Fsonic-1系列超声波气体流量计利用超声波传播的声速差原理，即通过测量超声波气流顺向和逆向传播的声速差算出气体的流速和流量。流量计还可以采集现场压力和温度，计算标准状态下流速和流量。设计生产和检定标准依据国家标准GB/T18604-2001。在管道两侧分别装置有两个收发通用型超声波换能器A和B，两换能器间直线距离为L，声速为C，当管道流速为0时，两换能器间发射和接收时间相等，即：若管道中的媒质以速度V向前流动，沿正逆流方向发射的声束传播时间分别为：通过以下公式变换可以计算出流速V：此流速V为工况条件下的流速值，现场测量得到管道内介质的温度、压力值可以计算标准状态下流速。若管道截面积为A，则流量为：应用领域:合肥科迈捷智能传感技术有限责任公司，专业流量计研发生产厂商www.comatemeter.com联系电话：0551-3653542传真0551-5316075●天然气，火炬气，等气体流量测量●压缩空气测量。●氧气、氮气、氢气、氯气及多组分气体测量。产品特点:●精度高，单通道精度可达1级。●测量范围宽，在一级精度下可以保证流速范围0.3-30m/s,达到1:100。●无阻流器件，管道无压损。●不受流体物理性质和化学性质的影响，具有广泛适应性。●无移动部件系统的稳定性好，无磨损，可以长期工作，维护量低。产品型式Fsonic-1系列采用单声道模式，计量准确度等级达到1级以上，可满足不同层次贸易交接计量的需求。与现场管道的连接方式为法兰连接或螺纹连接。法兰标准符合国标GB/T9119-2000。管段式传感器适用管道直径：DN50～300mm。传感器材质为不锈钢，管道材质为铸铝或不锈钢，特殊材质订货时说明。DN(mm)LdHA合肥科迈捷智能传感技术有限责任公司，专业流量计研发生产厂商www.comatemeter.com联系电话：0551-3653542传真0551-53160755050052.71752108050078.1200230100600102.3215240150600151.0245260200600199.9270290250750248.8295310300750297.9320340技术参数管径范围（mm）DN50～300流速范围（m/s）0.1～30准确度±1%工作环境温度-40～80℃压力0～1.96MPa（特殊情况请说明）信号输出4-20mA@HARTRS-485Modbus工作电源AC85～265V50/60Hz或DC12~42V测量介质天然气、氯气、氢气、氧气、空气、氮气等安装①超声波气体流量计的安装需要远离噪声干扰源，比如蝶阀或者减压阀等在大流速情况下会产生很强的超声波噪声可能会影响仪表的测量精度，安装位置应距离最少50D。如果空间限制，可使用我们提供的专用消音器。②如果气体中含有油、水分、灰尘等杂质需要在上游侧加装分离器。合肥科迈捷智能传感技术有限责任公司，专业流量计研发生产厂商www.comatemeter.com联系电话：0551-3653542传真0551-5316075合肥科迈捷智能传感技术有限责任公司，专业流量计研发生产厂商www.comatemeter.com联系电话：0551-3653542传真0551-5316075流量计接线圆形转换器各接线端子标示含义如下：I+：电流输出COM：电流输出地P+：频率（脉冲）输出COM：频率（脉冲）输出地AL：下限报警输出AH：上限报警输出COM：报警输出地FUSE：输入电源保险丝T＋：RS485通讯+（485方式）T－：R3485通讯-（485方式）IN+：节点输入+FDIR流向标示L1：220V（24V+）电源输入L2：220V（24V-）电源输入合肥科迈捷智能传感技术有限责任公司，专业流量计研发生产厂商www.comatemeter.com联系电话：0551-3653542传真0551-5316075选型编码选型编码命名规则为：VFM－XXXXXX－XXX，最后字段表示口径，单位为mm，中间字段命名规则如下表所示：超声波气体流量计Fsonic-XXXXXX系列1不防爆0隔爆1材质本体传感器压铸铝0Cr18Ni9(304)10Cr18Ni9(304)0Cr18Ni9(304)23163163其它9转换器外供电/现场显示/脉冲输出/4～20mA@HART1外供电/现场显示/脉冲输出/RS485Modbus2外供电/现场显示/温压补偿/脉冲输出3外供电/现场显示/温压补偿/脉冲输出/RS485Modbus4外供电/现场显示/温压补偿/脉冲输出/4～20mA@HART5电池供电/现场显示/温压补偿6其它9供电13.5～42VDC185～265VAC50/60Hz2电缆接口M20x1.511/2″NPT2其它9
