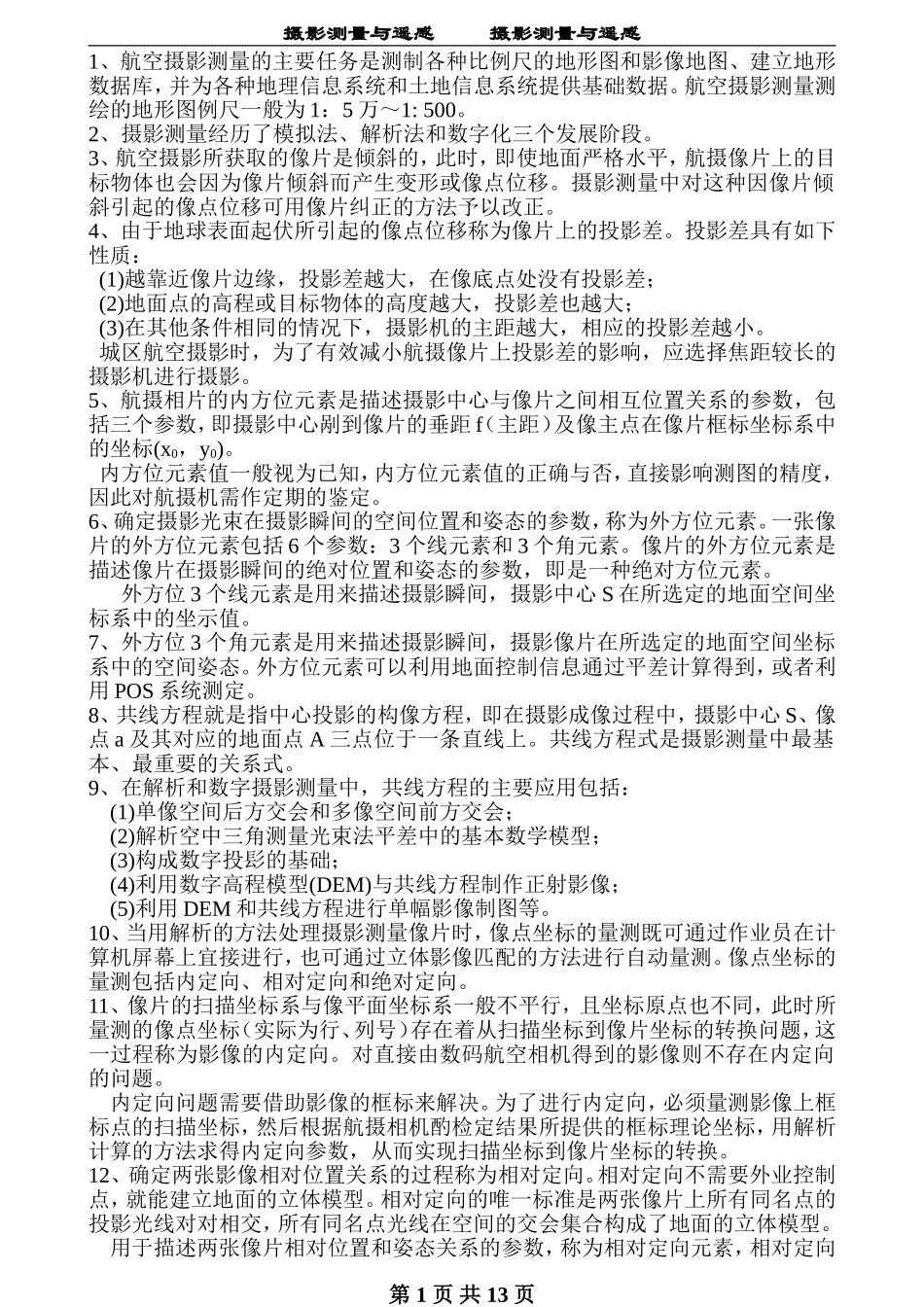

摄影测量与遥感摄影测量与遥感1、航空摄影测量的主要任务是测制各种比例尺的地形图和影像地图、建立地形数据库，并为各种地理信息系统和土地信息系统提供基础数据。航空摄影测量测绘的地形图例尺一般为1：5万～1:500。2、摄影测量经历了模拟法、解析法和数字化三个发展阶段。3、航空摄影所获取的像片是倾斜的，此时，即使地面严格水平，航摄像片上的目标物体也会因为像片倾斜而产生变形或像点位移。摄影测量中对这种因像片倾斜引起的像点位移可用像片纠正的方法予以改正。4、由于地球表面起伏所引起的像点位移称为像片上的投影差。投影差具有如下性质：(1)越靠近像片边缘，投影差越大，在像底点处没有投影差；(2)地面点的高程或目标物体的高度越大，投影差也越大；(3)在其他条件相同的情况下，摄影机的主距越大，相应的投影差越小。城区航空摄影时，为了有效减小航摄像片上投影差的影响，应选择焦距较长的摄影机进行摄影。5、航摄相片的内方位元素是描述摄影中心与像片之间相互位置关系的参数，包括三个参数，即摄影中心剐到像片的垂距f（主距）及像主点在像片框标坐标系中的坐标(x0，y0)。内方位元素值一般视为已知，内方位元素值的正确与否，直接影响测图的精度，因此对航摄机需作定期的鉴定。6、确定摄影光束在摄影瞬间的空间位置和姿态的参数，称为外方位元素。一张像片的外方位元素包括6个参数：3个线元素和3个角元素。像片的外方位元素是描述像片在摄影瞬间的绝对位置和姿态的参数，即是一种绝对方位元素。外方位3个线元素是用来描述摄影瞬间，摄影中心S在所选定的地面空间坐标系中的坐示值。7、外方位3个角元素是用来描述摄影瞬间，摄影像片在所选定的地面空间坐标系中的空间姿态。外方位元素可以利用地面控制信息通过平差计算得到，或者利用POS系统测定。8、共线方程就是指中心投影的构像方程，即在摄影成像过程中，摄影中心S、像点a及其对应的地面点A三点位于一条直线上。共线方程式是摄影测量中最基本、最重要的关系式。9、在解析和数字摄影测量中，共线方程的主要应用包括：(1)单像空间后方交会和多像空间前方交会；(2)解析空中三角测量光束法平差中的基本数学模型；(3)构成数字投髟的基础；(4)利用数字高程模型(DEM)与共线方程制作正射影像；(5)利用DEM和共线方程进行单幅影像制图等。10、当用解析的方法处理摄影测量像片时，像点坐标的量测既可通过作业员在计算机屏幕上宜接进行，也可通过立体影像匹配的方法进行自动量测。像点坐标的量测包括内定向、相对定向和绝对定向。11、像片的扫描坐标系与像平面坐标系一般不平行，且坐标原点也不同，此时所量测的像点坐标（实际为行、列号）存在着从扫描坐标到像片坐标的转换问题，这一过程称为影像的内定向。对直接由数码航空相机得到的影像则不存在内定向的问题。内定向问题需要借助影像的框标来解决。为了进行内定向，必须量测影像上框标点的扫描坐标，然后根据航摄相机酌检定结果所提供的框标理论坐标，用解析计算的方法求得内定向参数，从而实现扫描坐标到像片坐标的转换。12、确定两张影像相对位置关系的过程称为相对定向。相对定向不需要外业控制点，就能建立地面的立体模型。相对定向的唯一标准是两张像片上所有同名点的投影光线对对相交，所有同名点光线在空间的交会集合构成了地面的立体模型。用于描述两张像片相对位置和姿态关系的参数，称为相对定向元素，相对定向第1页共13页摄影测量与遥感摄影测量与遥感元素共有5个。解析法相对定向计算过程中同名光线对对相交的特性可用共面条件来实现。共面条件的几何含义是摄影基线和左右片同名光线三矢量共面，它是解求相对定向元素的基本关系式。在数字摄影测量系统中，利用计算机的影像匹配代替人眼的立体观测识别同名点，通过自动量测6对以上同名点的像片坐栎，用最小二乘平差计算解求出5个相对定向元素。13、相对定向完成了几何模型的建立。要确定立体模型在地面测量坐标系中的正确位置，则需要把相对定向所建立的立体模型进行平移、旋转和缩放，以便纳入到地面测量坐标系中，并归化到制图比例尺，这一过程称为立体模型的绝对定向。绝对定向需要借助地面控制点来进行...
