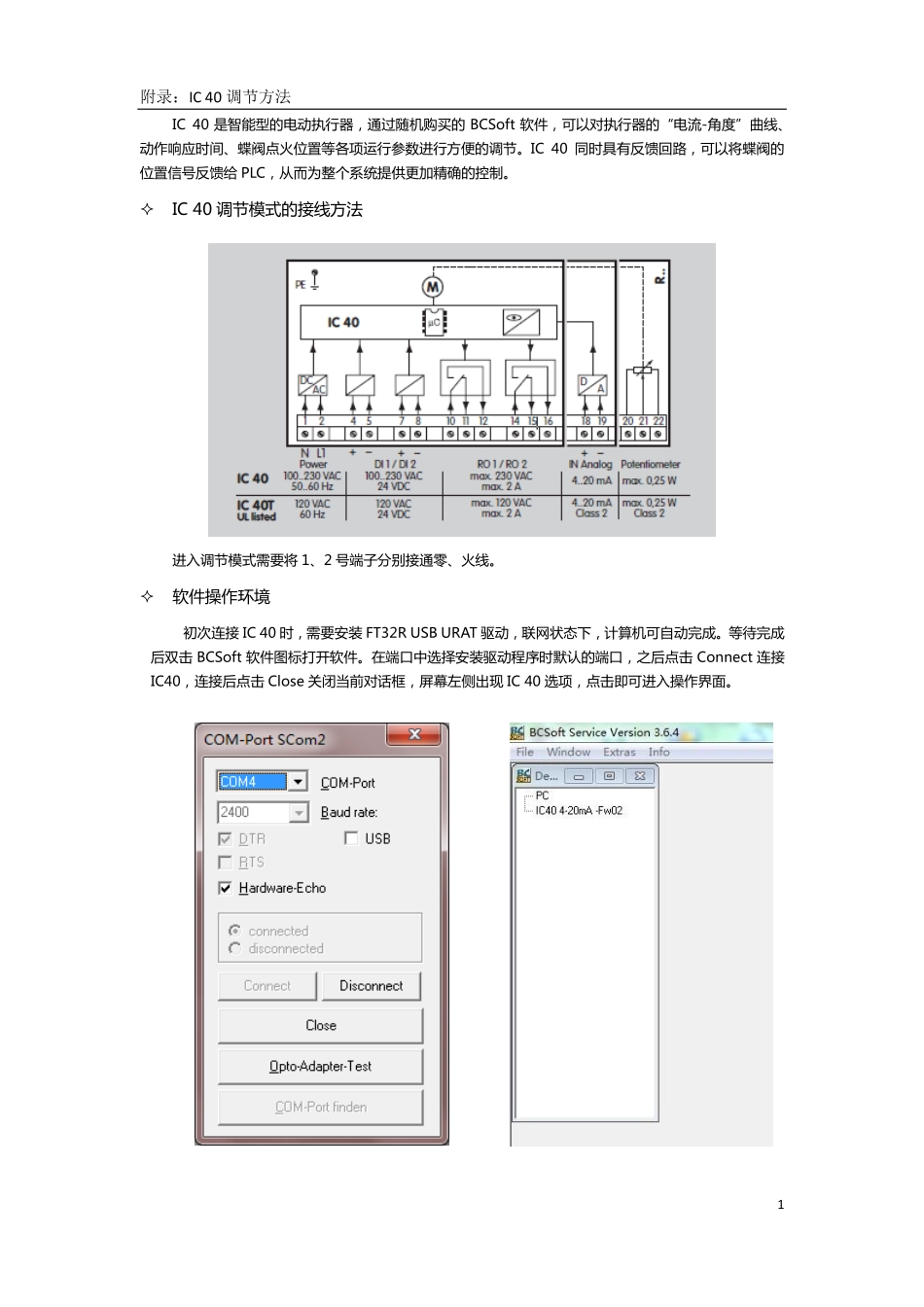

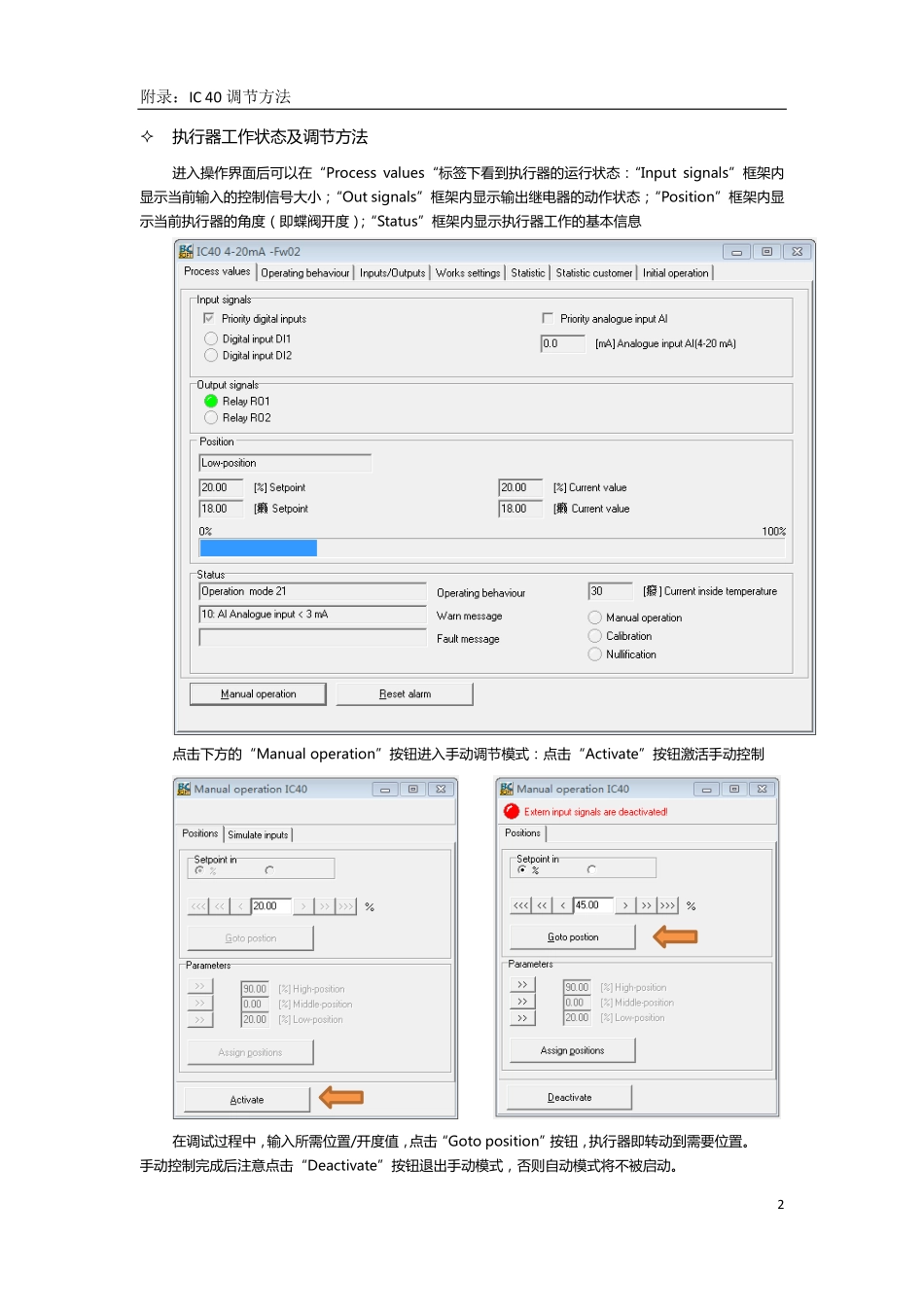

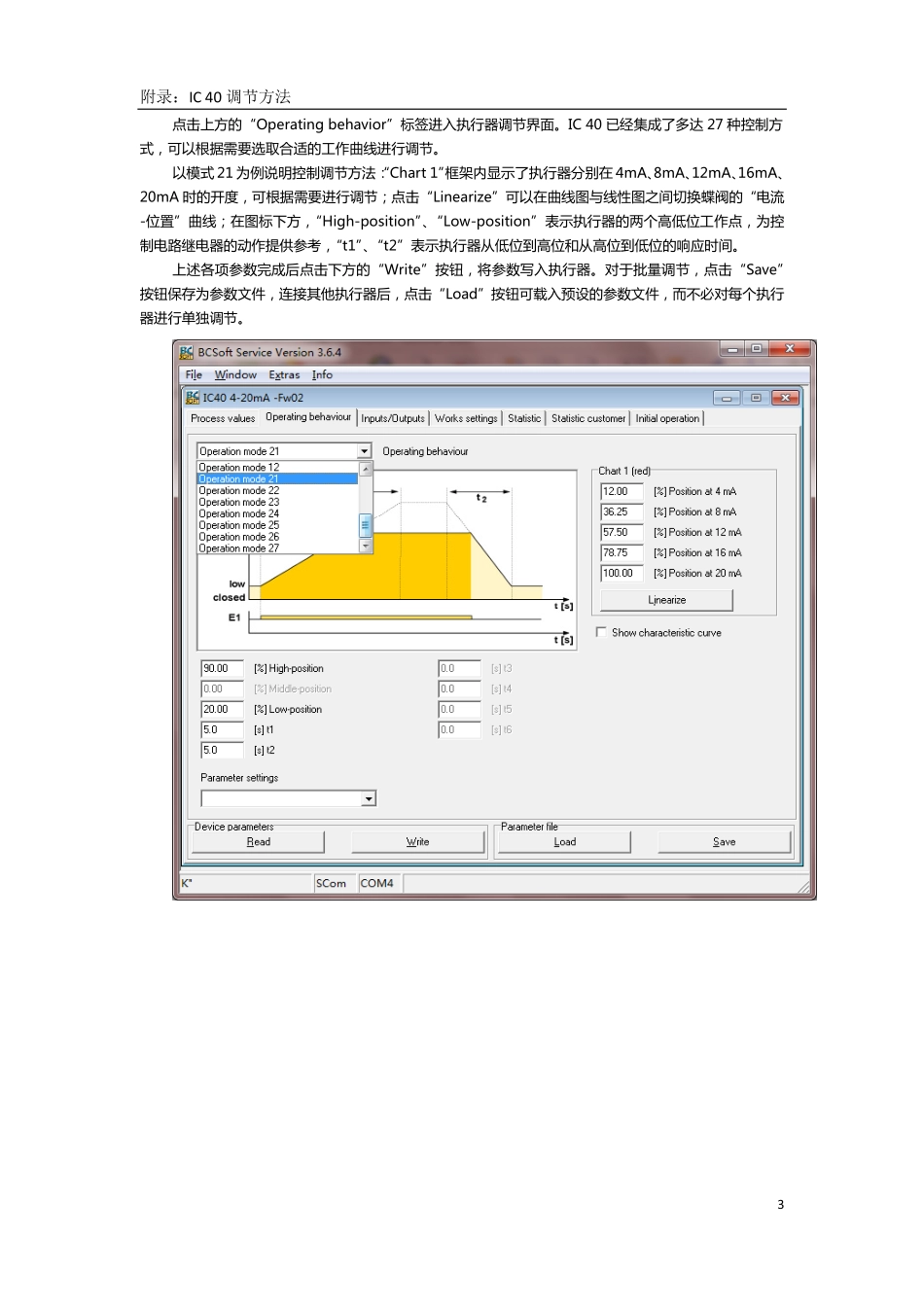

附录：IC40调节方法1IC40是智能型的电动执行器，通过随机购买的BCSoft软件，可以对执行器的“电流-角度”曲线、动作响应时间、蝶阀点火位置等各项运行参数进行方便的调节。IC40同时具有反馈回路，可以将蝶阀的位置信号反馈给PLC，从而为整个系统提供更加精确的控制。IC40调节模式的接线方法进入调节模式需要将1、2号端子分别接通零、火线。软件操作环境初次连接IC40时，需要安装FT32RUSBURAT驱动，联网状态下，计算机可自动完成。等待完成后双击BCSoft软件图标打开软件。在端口中选择安装驱动程序时默认的端口，之后点击Connect连接IC40，连接后点击Close关闭当前对话框，屏幕左侧出现IC40选项，点击即可进入操作界面。附录：IC40调节方法2执行器工作状态及调节方法进入操作界面后可以在“Processvalues“标签下看到执行器的运行状态：“Inputsignals”框架内显示当前输入的控制信号大小；“Outsignals”框架内显示输出继电器的动作状态；“Position”框架内显示当前执行器的角度（即蝶阀开度）；“Status”框架内显示执行器工作的基本信息点击下方的“Manualoperation”按钮进入手动调节模式：点击“Activate”按钮激活手动控制在调试过程中，输入所需位置/开度值，点击“Gotoposition”按钮，执行器即转动到需要位置。手动控制完成后注意点击“Deactivate”按钮退出手动模式，否则自动模式将不被启动。附录：IC40调节方法3点击上方的“Operatingbehavior”标签进入执行器调节界面。IC40已经集成了多达27种控制方式，可以根据需要选取合适的工作曲线进行调节。以模式21为例说明控制调节方法：“Chart1”框架内显示了执行器分别在4mA、8mA、12mA、16mA、20mA时的开度，可根据需要进行调节；点击“Linearize”可以在曲线图与线性图之间切换蝶阀的“电流-位置”曲线；在图标下方，“High-position”、“Low-position”表示执行器的两个高低位工作点，为控制电路继电器的动作提供参考，“t1”、“t2”表示执行器从低位到高位和从高位到低位的响应时间。上述各项参数完成后点击下方的“Write”按钮，将参数写入执行器。对于批量调节，点击“Save”按钮保存为参数文件，连接其他执行器后，点击“Load”按钮可载入预设的参数文件，而不必对每个执行器进行单独调节。附录：IC40调节方法4蝶阀位置反馈在“Input/Outputs”标签中显示了IC40的输入与反馈控制。IC40允许两路输入输出信号，“Inputsignals“框架内，”DigitalinputDixinverted“表示反动作启动，如果需要对输入信号进行滤波和迟滞调节，可在”AnalogueinputAl（4~20mA）“中设置；“Outputsignals“框架内可以根据需要选择执行器在低位/中位/高位等预设位置时的继电器动作；“Displaywarnings”框架内显示了执行器的报警设置，可以根据需要进行选择。
