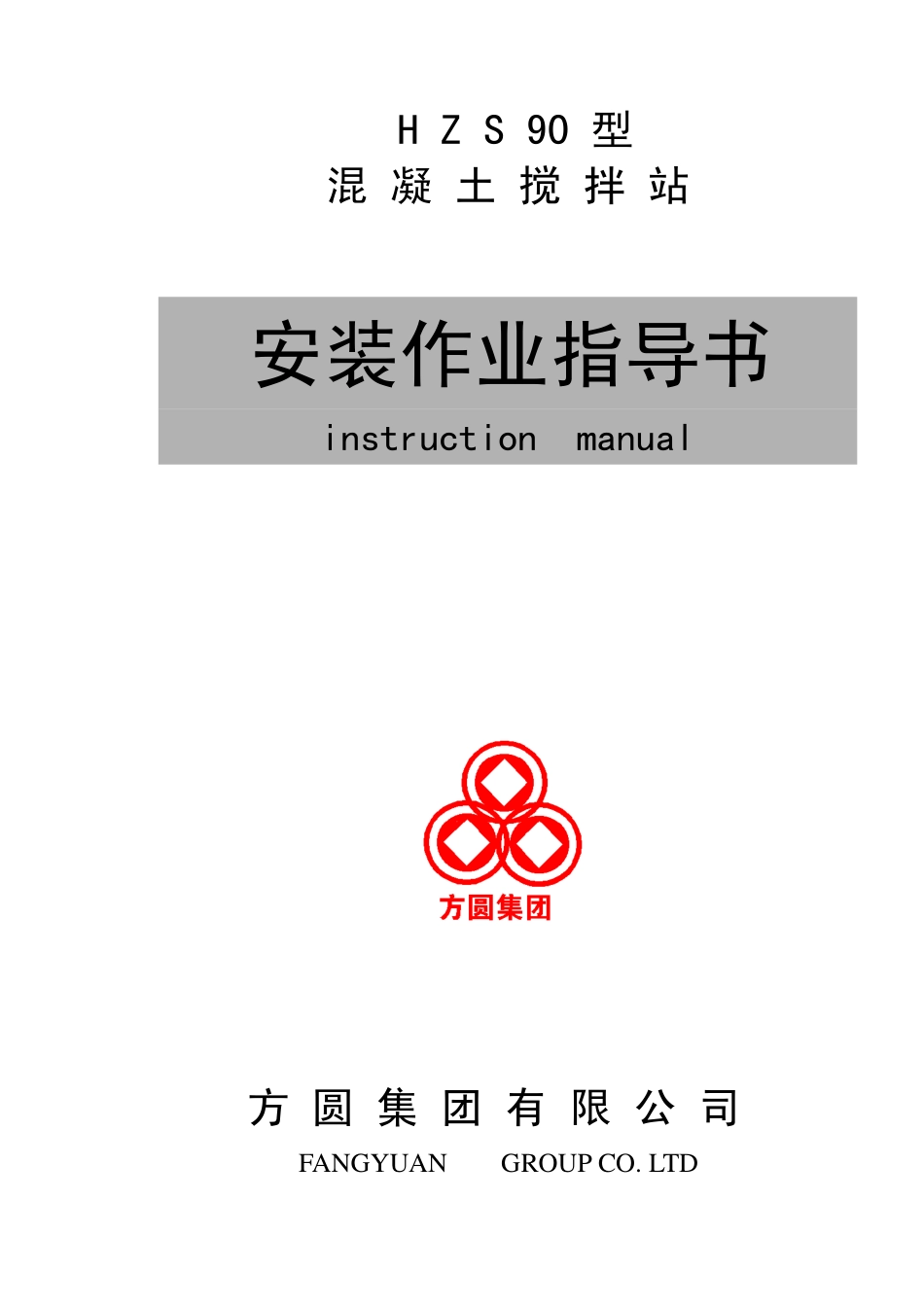

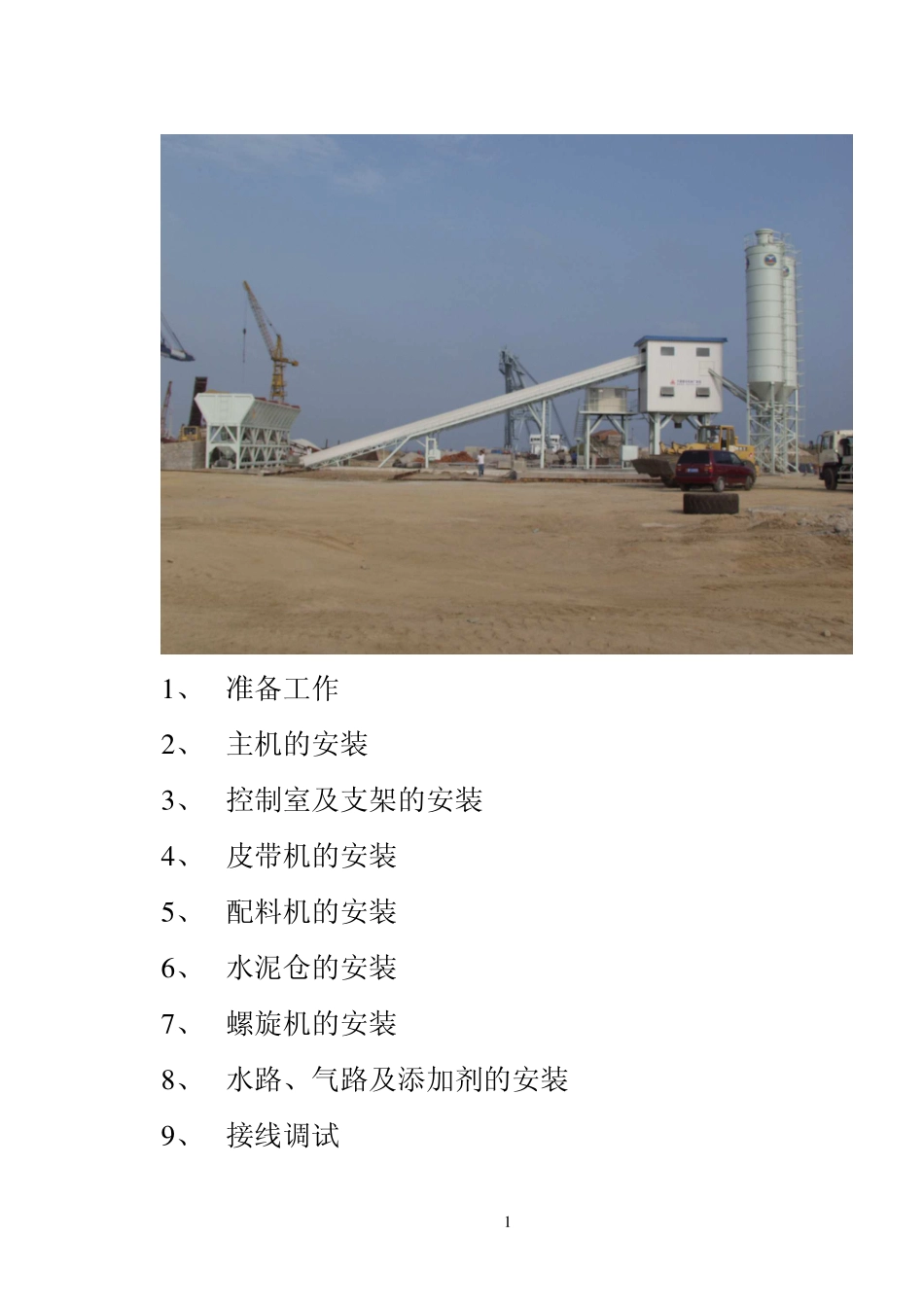

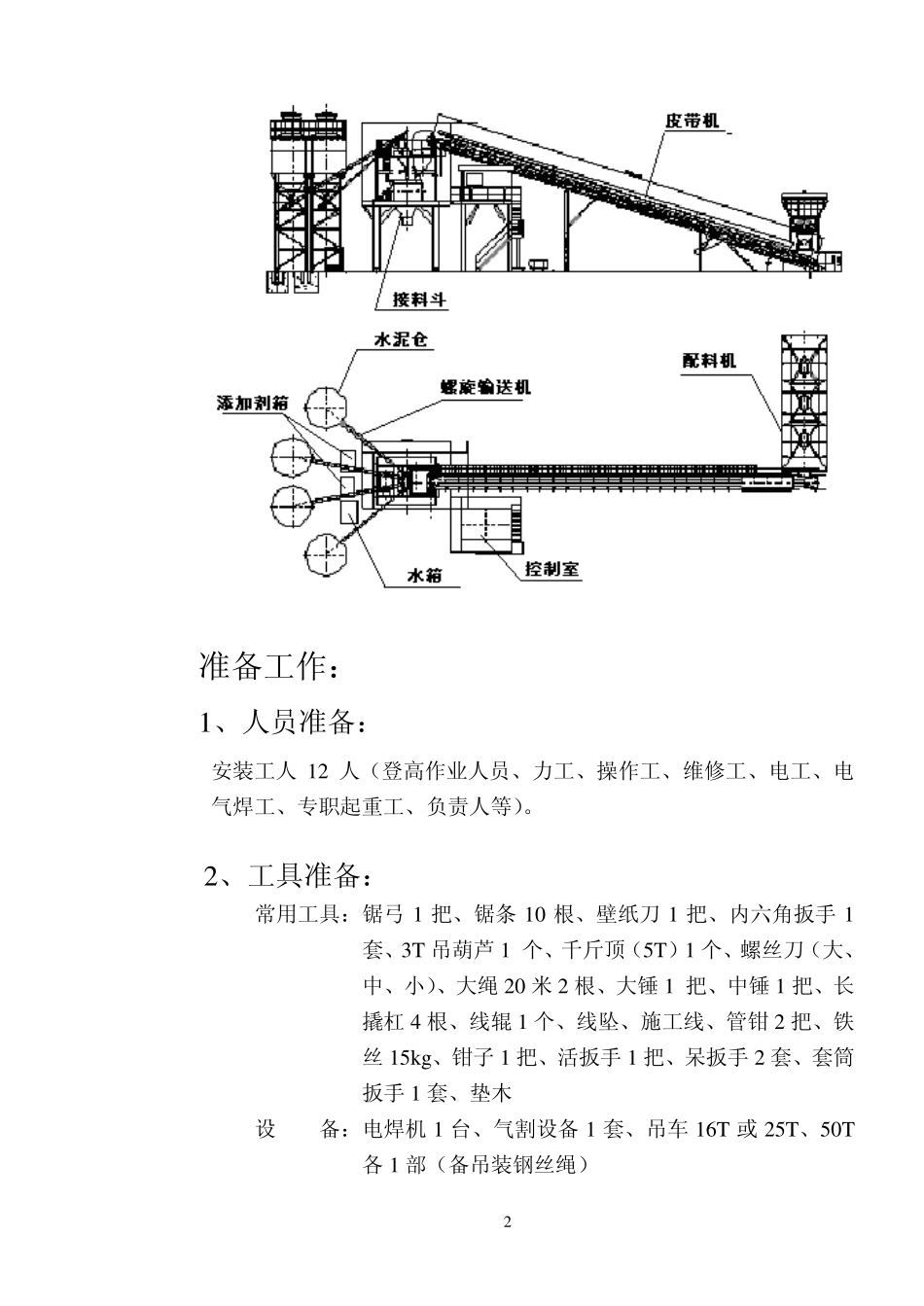

HZS90型混凝土搅拌站安装作业指导书instructionmanual方圆集团有限公司FANGYUANGROUPCO.LTD11、准备工作2、主机的安装3、控制室及支架的安装4、皮带机的安装5、配料机的安装6、水泥仓的安装7、螺旋机的安装8、水路、气路及添加剂的安装9、接线调试2准备工作：1、人员准备：安装工人12人（登高作业人员、力工、操作工、维修工、电工、电气焊工、专职起重工、负责人等）。2、工具准备：常用工具：锯弓1把、锯条10根、壁纸刀1把、内六角扳手1套、3T吊葫芦1个、千斤顶（5T）1个、螺丝刀（大、中、小）、大绳20米2根、大锤1把、中锤1把、长撬杠4根、线辊1个、线坠、施工线、管钳2把、铁丝15kg、钳子1把、活扳手1把、呆扳手2套、套筒扳手1套、垫木设备：电焊机1台、气割设备1套、吊车16T或25T、50T各1部（备吊装钢丝绳）3包装工具：抽芯铆枪1把、手电钻（带正反转）1把、理石锯1把玻璃胶枪1把劳保用品：安全带4条、安全帽每人一顶、电气焊劳保用品、线手套3、根据基础图纸对基础进行复核、校验基础各部尺寸是否准确，并标出各主要部位中心线。一一一一、、、、主机的组装主机的组装主机的组装主机的组装准备工作准备工作准备工作准备工作：：：：将主机吊放于牢固放置在高500MM垫块上。1111、、、、安装主机支腿安装主机支腿安装主机支腿安装主机支腿：：：：根据主机地盘和支腿对应的焊号分别把两条支腿安装在地盘上，并用销轴固定（销轴都向里穿）。2222、、、、安装走台安装走台安装走台安装走台：走台放在先将走台支撑用螺栓连接在主机底盘上（螺栓这时不要拧紧），再把支撑上，并用螺栓固定，将走台与走台之间的螺栓连接好后，紧固所有连接螺栓（要保证各走台与底盘的平整度）。3333、、、、就位就位就位就位将主机吊起2M高，安装主机斜撑于底盘上（螺栓不要紧固），并将走台斜撑用销轴固定在走台上，用螺栓将接料斗固定于底盘后，继续拉起主机到脱离地面，用螺栓固定主机斜撑走台斜撑于支腿上后，再用螺栓连接支腿与底盘，紧固所有螺栓后，按基础中心线位置将其就位。4：：：：4444、、、、计量总成的组装计量总成的组装计量总成的组装计量总成的组装::::将称量单元牢固吊放于高500mm垫块上，按装走台支撑、走台、爬梯，紧固所有螺栓后，再将总成整体吊起来，与主机支架用螺栓连接后并紧固。1111、、、、吊装时要固定牢固吊装时要固定牢固吊装时要固定牢固吊装时要固定牢固，，，，防止脱钩防止脱钩防止脱钩防止脱钩。。。。2222、、、、登高作业要系好安全带登高作业要系好安全带登高作业要系好安全带登高作业要系好安全带。。。。3333、、、、垫块要牢固垫块要牢固垫块要牢固垫块要牢固，，，，防止倾斜防止倾斜防止倾斜防止倾斜。。。。4444、、、、检查拌筒螺栓是否松动检查拌筒螺栓是否松动检查拌筒螺栓是否松动检查拌筒螺栓是否松动。。。。5555、、、、保证支腿的垂直度保证支腿的垂直度保证支腿的垂直度保证支腿的垂直度。。。。6666、、、、防止物件高空坠落防止物件高空坠落防止物件高空坠落防止物件高空坠落。。。。二二二二、、、、控制室及支架的安装控制室及支架的安装控制室及支架的安装控制室及支架的安装1、将控制室支架底盘反放并垫高约100MM左右。2、将控制室走台支撑及走台用螺栓连接在底盘上。3、将支腿用螺栓连接在底盘上，连接支腿与底盘之间斜撑并紧固所有5螺栓。4、用吊车将已组装好的支架翻过来。5、将护栏用螺栓安装在走台上，用连接件将护栏间连接起来。6、根据基础位置将控制室支架吊装到位。7、将爬梯组装好，并就位8、将控制室吊装于控制室支架上。三三三三、、、、皮带机的皮带机的皮带机的皮带机的按按按按装装装装1、将皮带机架按焊号连接好（校平、校直），并垫起300mm高，安装溜槽板、走台支撑角钢、下托辊支架和下托辊。2、将皮带按方向平铺于皮带机下托辊上。3、将滚筒（与减速箱一体）安装在机架的头部，电机架固定在斜机架上，电机固定于电机架上，并用三角带将电机和外置式减速箱相连，再装好皮带机罩。4、将上层的皮带吊起，安装槽形托架、托辊。5、安装走台、护拦、雨棚支架。6、用一台25T起重机吊在架子的前端，16T起重机吊在架子的尾...
