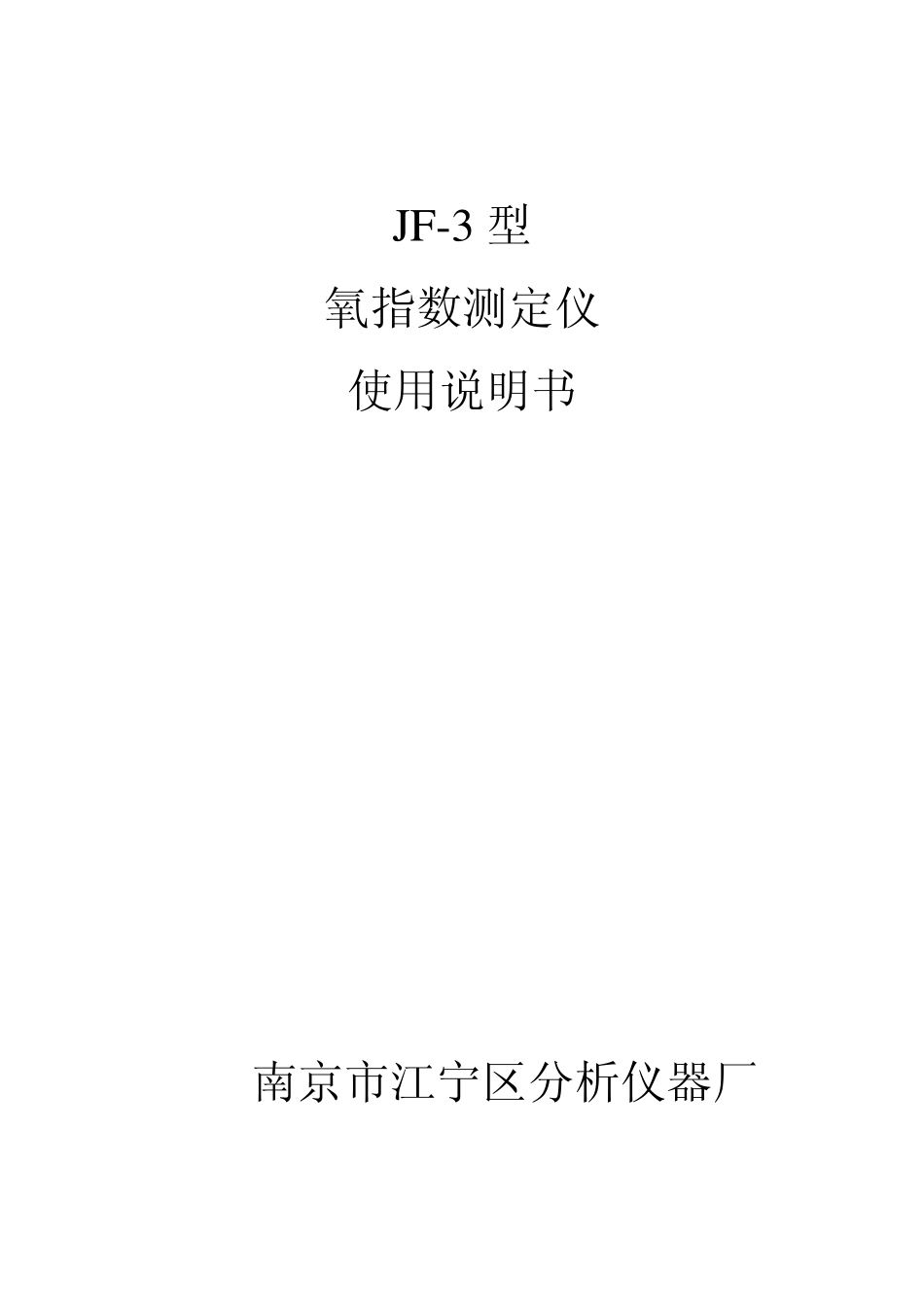

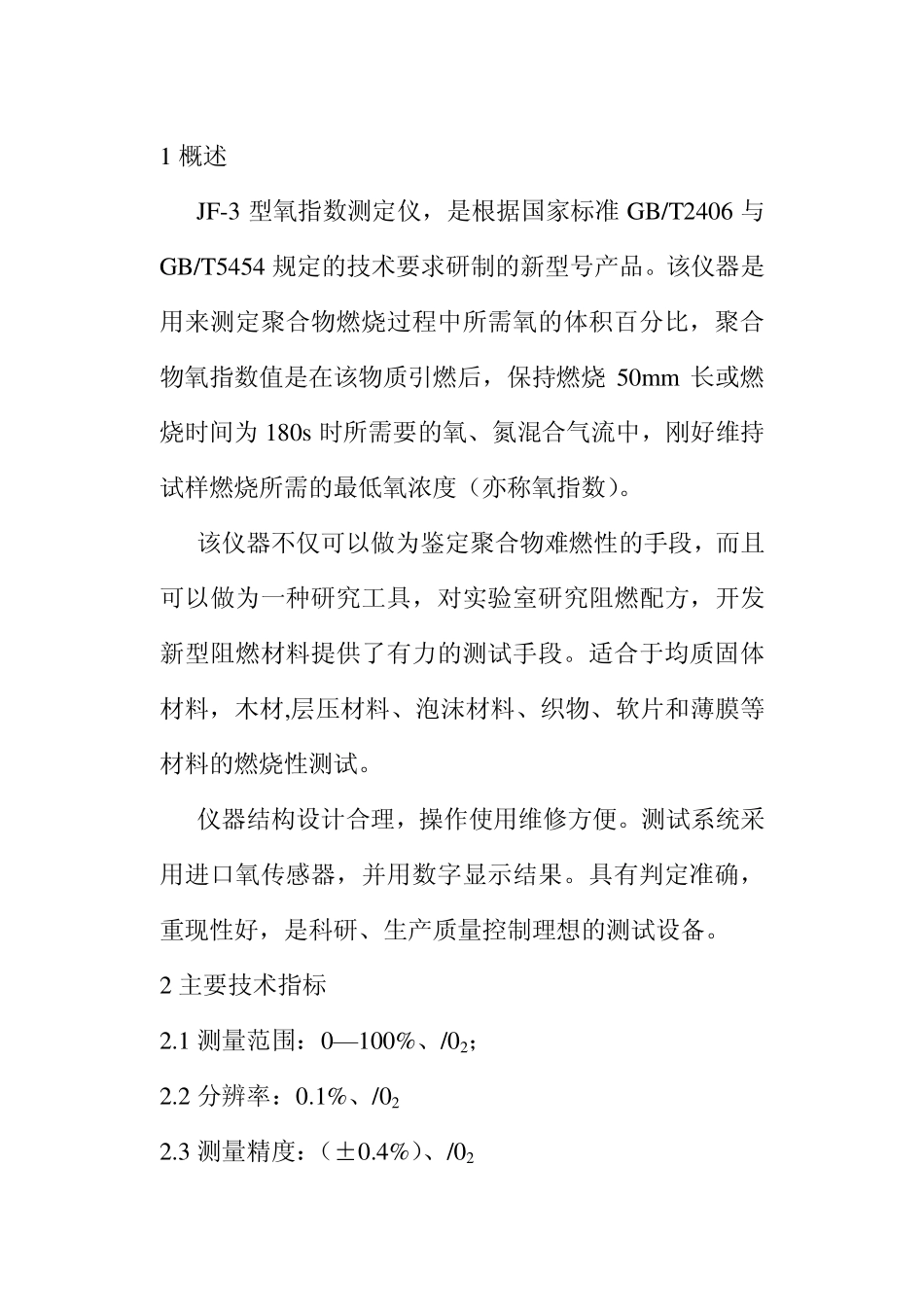

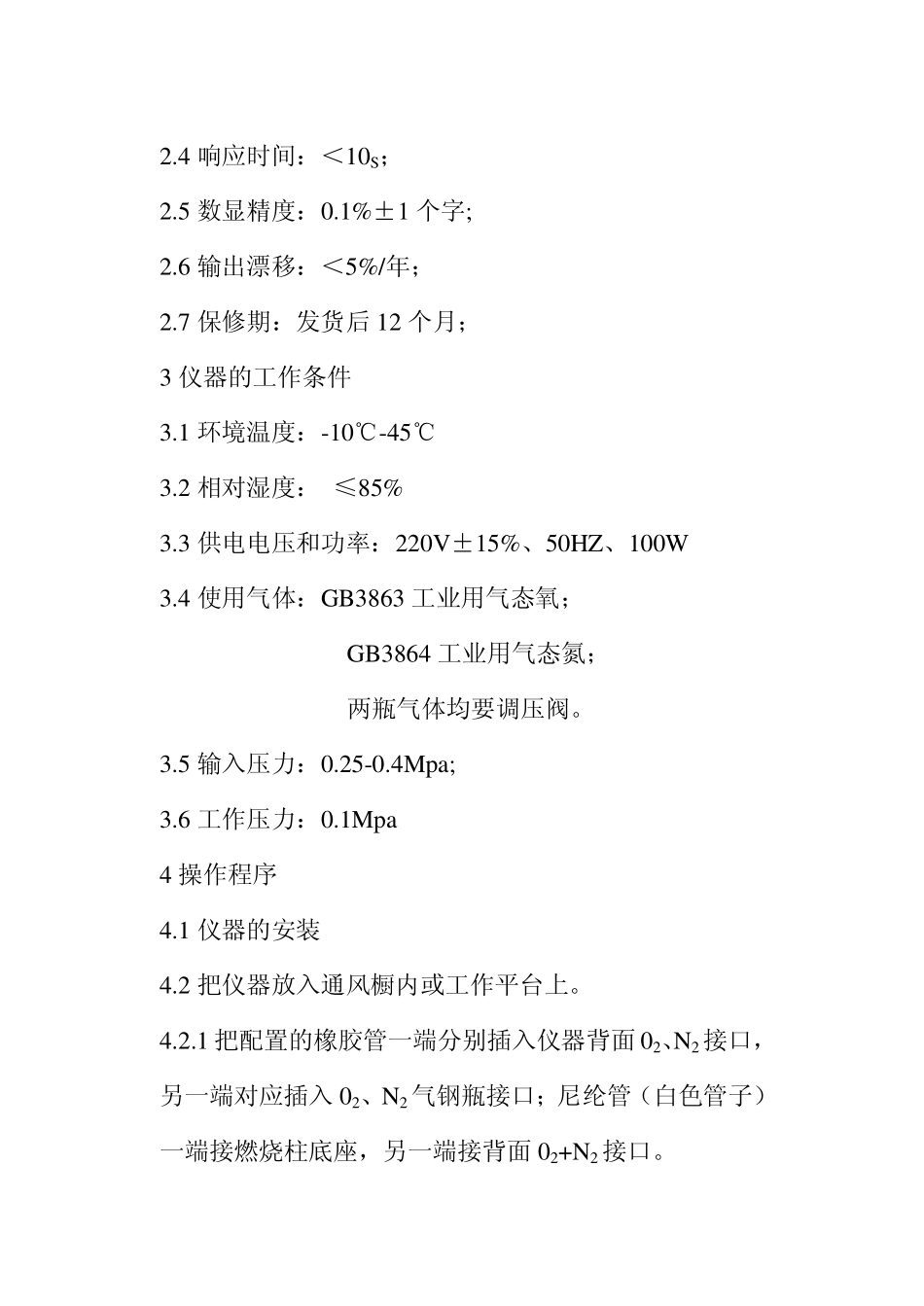

JF-3型氧指数测定仪使用说明书南京市江宁区分析仪器厂1概述JF-3型氧指数测定仪，是根据国家标准GB/T2406与GB/T5454规定的技术要求研制的新型号产品。该仪器是用来测定聚合物燃烧过程中所需氧的体积百分比，聚合物氧指数值是在该物质引燃后，保持燃烧50mm长或燃烧时间为180s时所需要的氧、氮混合气流中，刚好维持试样燃烧所需的最低氧浓度（亦称氧指数）。该仪器不仅可以做为鉴定聚合物难燃性的手段，而且可以做为一种研究工具，对实验室研究阻燃配方，开发新型阻燃材料提供了有力的测试手段。适合于均质固体材料，木材,层压材料、泡沫材料、织物、软片和薄膜等材料的燃烧性测试。仪器结构设计合理，操作使用维修方便。测试系统采用进口氧传感器，并用数字显示结果。具有判定准确，重现性好，是科研、生产质量控制理想的测试设备。2主要技术指标2.1测量范围：0—100%、/02；2.2分辨率：0.1%、/022.3测量精度：（±0.4%）、/022.4响应时间：＜10S；2.5数显精度：0.1%±1个字;2.6输出漂移：＜5%/年；2.7保修期：发货后12个月；3仪器的工作条件3.1环境温度：-10℃-45℃3.2相对湿度：≤85%3.3供电电压和功率：220V±15%、50HZ、100W3.4使用气体：GB3863工业用气态氧；GB3864工业用气态氮；两瓶气体均要调压阀。3.5输入压力：0.25-0.4Mpa;3.6工作压力：0.1Mpa4操作程序4.1仪器的安装4.2把仪器放入通风橱内或工作平台上。4.2.1把配置的橡胶管一端分别插入仪器背面02、N2接口，另一端对应插入02、N2气钢瓶接口；尼纶管（白色管子）一端接燃烧柱底座，另一端接背面02+N2接口。4.2.2取出燃烧筒内金属网，放入配给的玻璃珠，再放入金属网、试样夹、套上玻璃燃烧筒。4.3仪器的校正4.3.1校正满度：接通仪器电源，开启已知氧浓度值（钢瓶上有充气标定值）的氧气钢瓶总阀并调节减压阀，压力为0.25-0.4Mpa，顺时针调节仪器面板右下角“稳压”阀，仪器压力表指示值为0.1±0.01Mpa，反时针调节右边压力表上方的“流量”旋键，流量计指示值为10L±0.5L/min,此时仪器数显表显示的数值应符合已知氧浓度值，否则应调节“满度”，返时针关闭“稳压”阀。4.3.2调零：“调零”旋键一般情况下无需调节，如不小心已调节该旋键，按4.2.1条重新校正。开启氮气钢瓶总阀并调节减压阀，压力为0.25-0.4Mpa顺时针调节仪器面板左下角“稳压”阀，仪器压力表指示值为0.1±0.01Mpa，反时针调节左边压力表上方的“流量”旋键，流量计指示值为10L±0.5L/min，假如氮气纯度为99.999%此时数显表显示的数值为“00.0”，如显示“00.1”则说明氮气纯度不够，氮气瓶中含有一定的氧气，但不影响试验结果，返时针关闭“稳压”阀。5测试步骤5.1取标准试样至少15根，分别在试样的任意一端50mm处划线，将另一端插入燃烧柱内试样夹中。5.2试样类型、尺寸和用途列下表：单位：mm注：不同型式、不同厚度的试样，测试结果不可比。5.3根据经验或试样在空气中点燃的情况，估计开始时的氧浓度。如在空气中迅速燃烧，则开始试验时的氧浓度为18%左右；在空气中缓慢燃烧或时断时续，则为21%左右；在空气中离开点火源即灭，则至少25%。5.4重新打开氮气、氧气“稳压”阀，仪器压力表指示值为0.1±0.01Mpa并同时调节流量，使氮气、氧气混合流量为10L±0.5L/min（球形浮子最大直径处），此时数显窗口显示的数值，即为当前的氧浓度值（亦称氧指数值）。类型型式长宽厚用途基本尺寸极限偏并基本尺寸极限偏差基本尺寸极限偏差自撑材料Ⅰ80-150---10±0.54±0.25用于模塑材料Ⅱ10±0.5用于泡沫材料Ⅲ＜10.5---用于原厚片材Ⅳ70-1506.53±0.25用于电器用模塑料或片材非自撑材料Ⅴ140-552≤10.5用于软片或薄膜等若提高氧浓度则增大氧流量，减少氮流量，否则反之。并始终保持压力为0.1Mpa和总流量10L/min不变。氧浓度确定后稳定30s，然后用点火器（火焰长度12mm—20mm）点燃试样顶端，点火时间根据材料着火快慢而定，最长不超过30s，移去点火器，并立即计时，试样燃烧3min或50mm长所需的最低氧浓度为氧指数。试验结束后关闭电源、气源并清理残留物。5.5总流量的确定燃烧筒圆面积×流速（4cm±1cm）×每分钟/1000=总流量（L）。为了计算操作方便，节约用气量...
