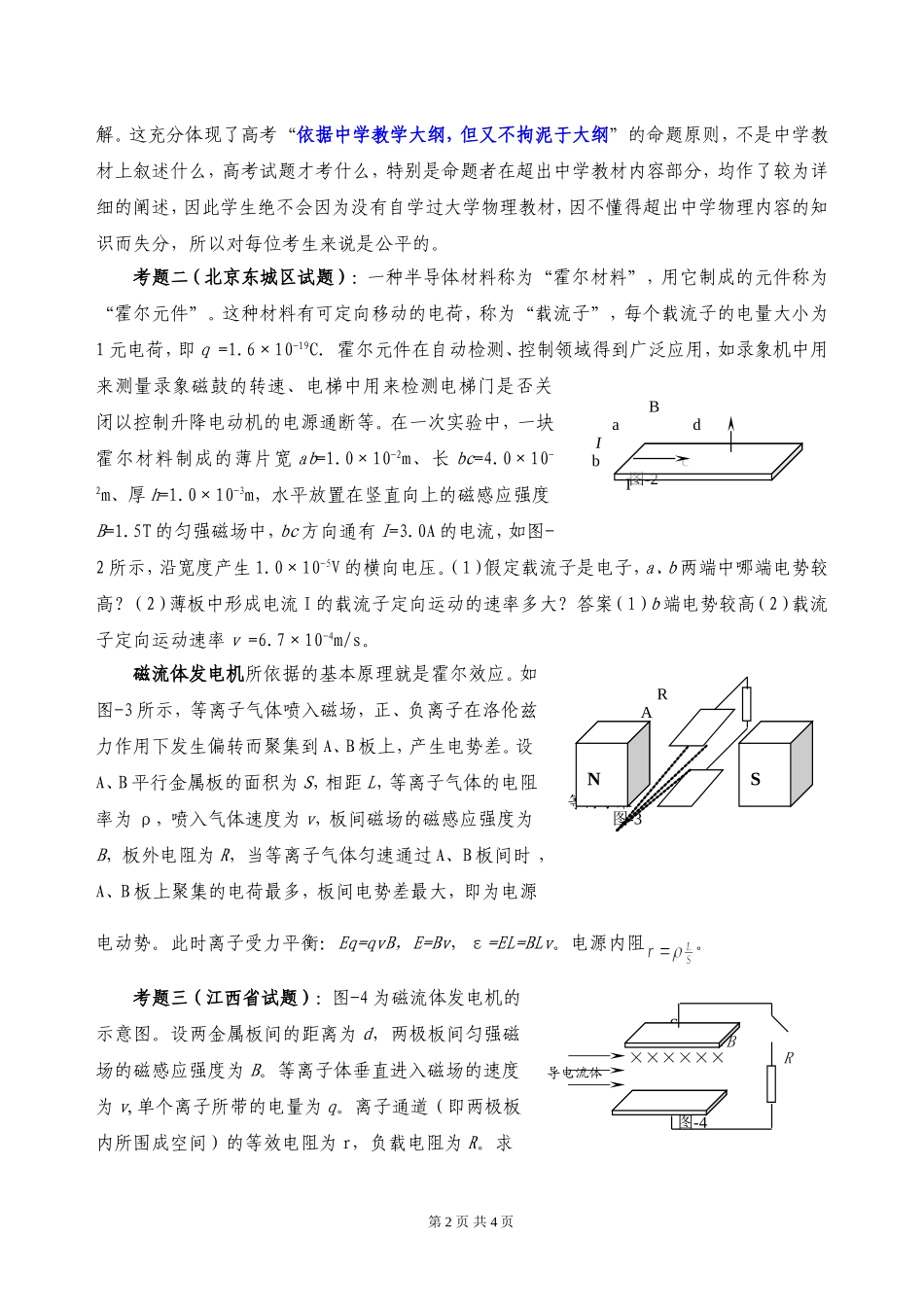

BdhI图-1A’′A高考题中的霍尔效应什么是霍尔效应：置于磁场中的载流体，如果电流方向与磁场方向垂直，则垂直于电流和磁场方向会产生一个附加的横向电场，这个现象是霍普金斯大学研究生霍尔于1879年发现的，后被称为霍尔效应。霍尔效应从本质上讲是运动的带电粒子在磁场中受到洛伦兹力作用而引起的偏转，所以可以用高中物理中的电磁学、力学、运动学等有关知识来进行解释。霍尔效应原理的应用常见的有：霍尔元件、磁流体发电机、电磁流量计、磁强计等。考题一（全国高考题）：如图-1所示，厚度为h、宽度为d的导体板放在垂直于它的磁感应强度为B的均匀磁场中，当电流通过导体板时，在导体的上侧面A和下侧面A′之间会产生电势差，这种现象称为霍尔效应，实验表明：当磁场不太强时，电势差U，电流I和B的关系为：,式中的比例系数K称为霍尔系数。霍尔效应可解释如下：外部磁场的洛伦兹力使运动的电子聚集在导体板的一侧，在导体板的另一侧会出现多余的正电荷，从而形成横向电场，横向电场对电子施加与方向相反的静电力，当静电力与洛伦兹力达到平衡时，导体板上下两侧之间就会形成稳定的电势差。设电流I是由电子的定向流动形成的，电子的平均定向速度为v,电荷量为e，回答下列问题：（1）达到稳定状态时，导体板上的侧面A的电势下侧面A′的电势（填高于、低于或等于）.（2）电子所受洛伦兹力的大小为.（3）当导体板上、下两侧面之间的地势差为U时，电子所受的静电力的大小为.（4）由静电力和洛伦兹力平衡的条件，证明霍尔系数为（其中n代表导体板单位体积中电子的个数）。答案（1）低于（2）电子所受洛伦兹力的大小f=evB(3)电子所受静电力的大小F=(4)略这是一道信息迁移题，此题出于命题者别具匠心的取材，全题所提供的材料可以说是完全参考于大学物理内容，对中学生来说，霍尔效应是一个陌生的规律，要求考生必须通过仔细读题，对霍尔效应的原理深入分析，透彻理解，熟练结合高中物理所学的知识才能正确求第1页共4页BadIbc图-2IRAB等离子束图-3S××××××B××××××R导电流体图-4解。这充分体现了高考“依据中学教学大纲，但又不拘泥于大纲”的命题原则，不是中学教材上叙述什么，高考试题才考什么，特别是命题者在超出中学教材内容部分，均作了较为详细的阐述，因此学生绝不会因为没有自学过大学物理教材，因不懂得超出中学物理内容的知识而失分，所以对每位考生来说是公平的。考题二（北京东城区试题）：一种半导体材料称为“霍尔材料”，用它制成的元件称为“霍尔元件”。这种材料有可定向移动的电荷，称为“载流子”，每个载流子的电量大小为1元电荷，即q=1.6×10-19C.霍尔元件在自动检测、控制领域得到广泛应用，如录象机中用来测量录象磁鼓的转速、电梯中用来检测电梯门是否关闭以控制升降电动机的电源通断等。在一次实验中，一块霍尔材料制成的薄片宽ab=1.0×10-2m、长bc=4.0×10-2m、厚h=1.0×10-3m，水平放置在竖直向上的磁感应强度B=1.5T的匀强磁场中，bc方向通有I=3.0A的电流，如图-2所示，沿宽度产生1.0×10-5V的横向电压。（1）假定载流子是电子，a、b两端中哪端电势较高？（2）薄板中形成电流I的载流子定向运动的速率多大？答案（1）b端电势较高（2）载流子定向运动速率v=6.7×10-4m/s。磁流体发电机所依据的基本原理就是霍尔效应。如图-3所示，等离子气体喷入磁场，正、负离子在洛伦兹力作用下发生偏转而聚集到A、B板上，产生电势差。设A、B平行金属板的面积为S，相距L，等离子气体的电阻率为ρ，喷入气体速度为v，板间磁场的磁感应强度为B，板外电阻为R，当等离子气体匀速通过A、B板间时，A、B板上聚集的电荷最多，板间电势差最大，即为电源电动势。此时离子受力平衡：Eq=qvB，E=Bv，ε=EL=BLv。电源内阻。考题三（江西省试题）：图-4为磁流体发电机的示意图。设两金属板间的距离为d，两极板间匀强磁场的磁感应强度为B。等离子体垂直进入磁场的速度为v,单个离子所带的电量为q。离子通道（即两极板内所围成空间）的等效电阻为r，负载电阻为R。求第2页共4页NS××××a××××Bd×××××××××v××××b××××图-5bca图-6cBdaIbd图-7L（1）该发电机的电动势...
