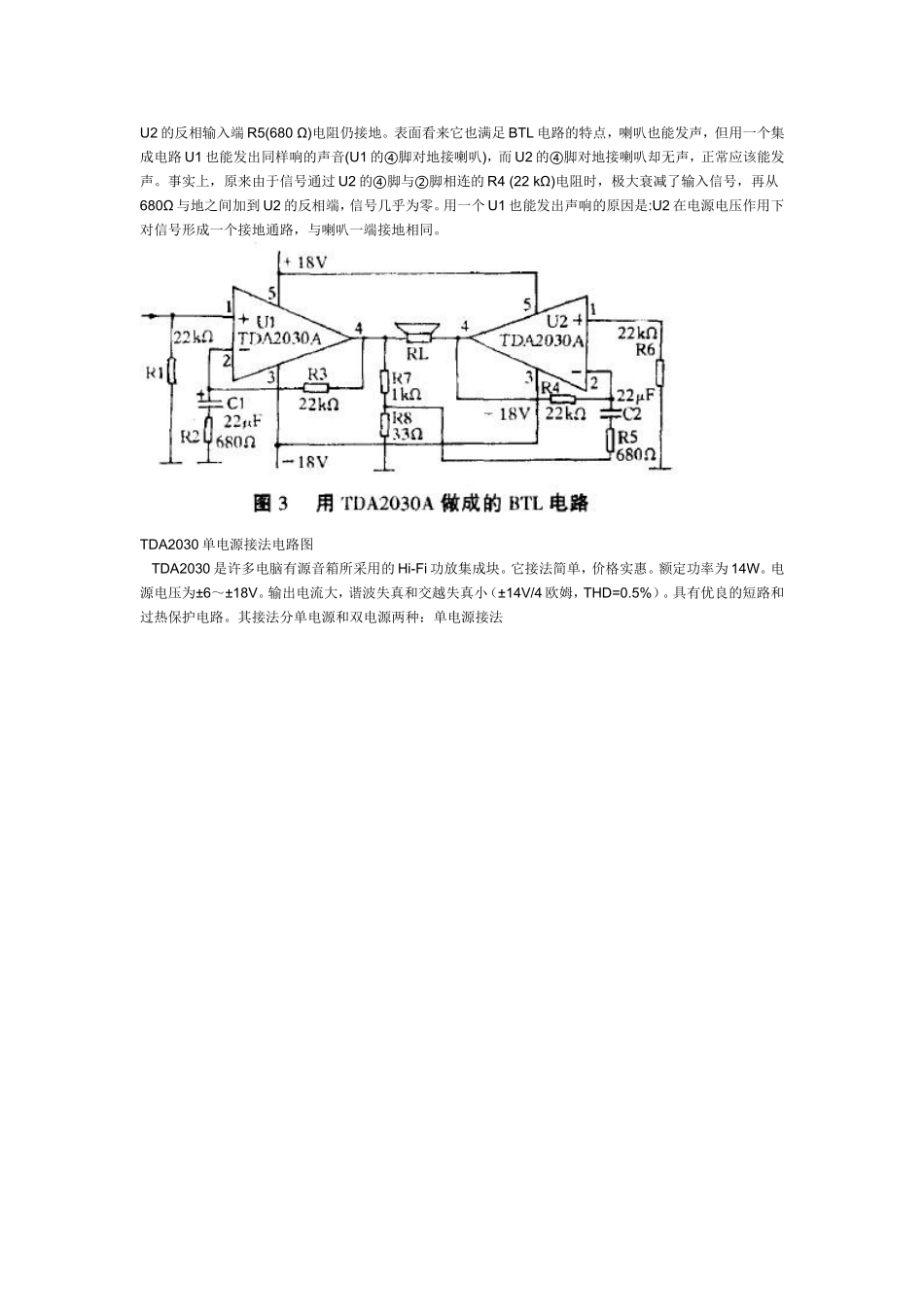

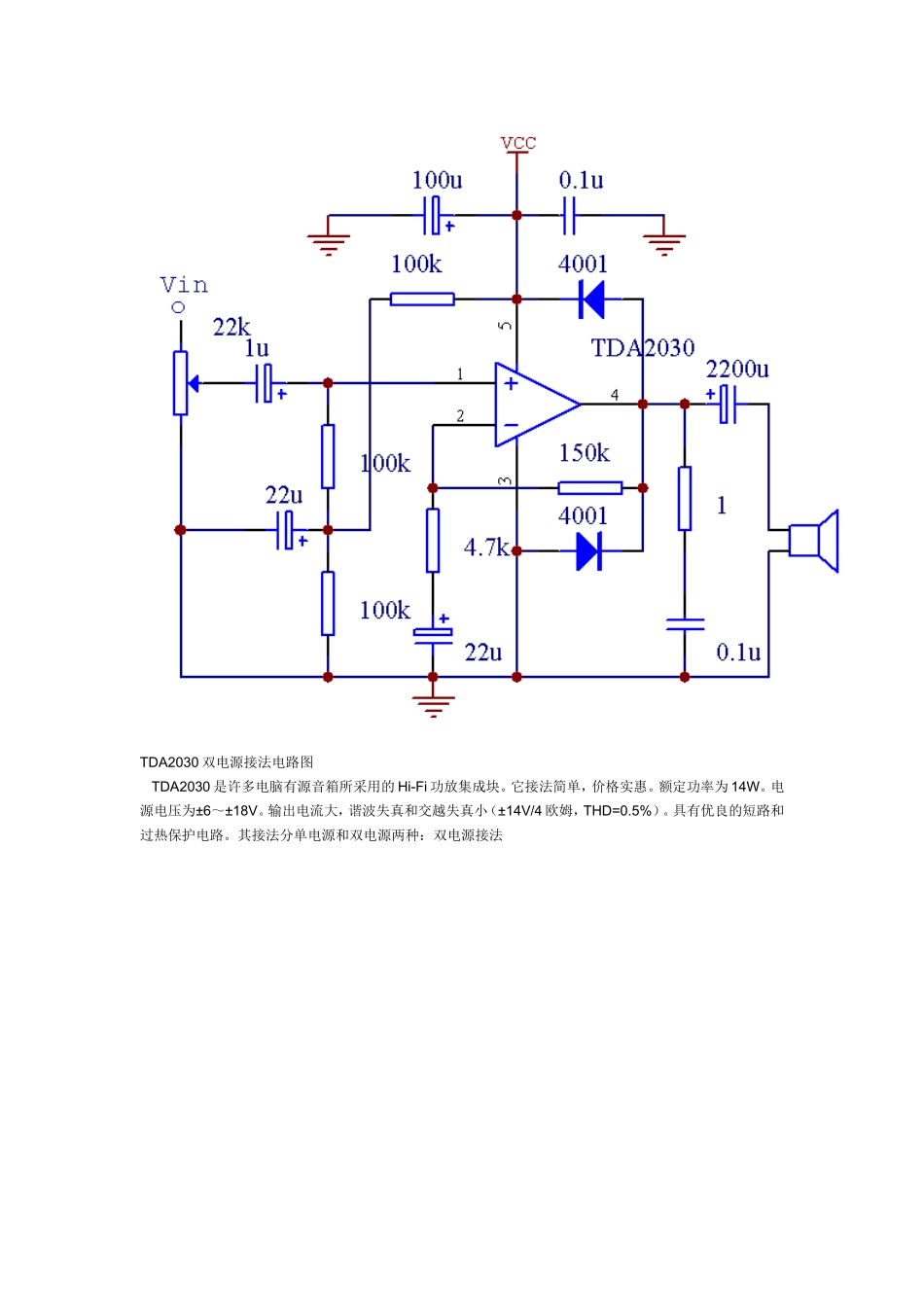

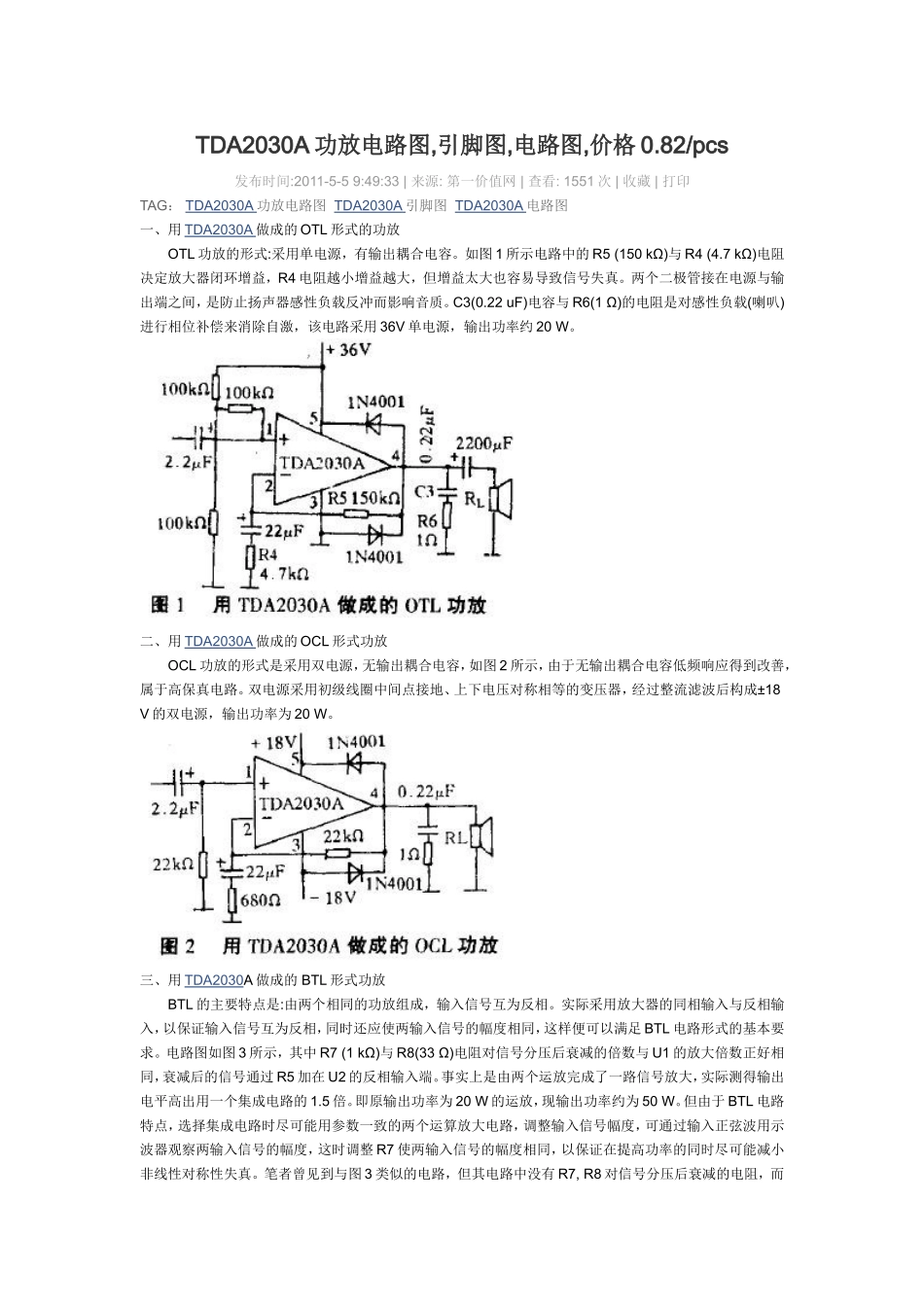

TDA2030A功放电路图,引脚图,电路图,价格0.82/pcs发布时间:2011-5-59:49:33|来源:第一价值网|查看:1551次|收藏|打印TAG：TDA2030A功放电路图TDA2030A引脚图TDA2030A电路图一、用TDA2030A做成的OTL形式的功放OTL功放的形式:采用单电源，有输出耦合电容。如图1所示电路中的R5(150kΩ)与R4(4.7kΩ)电阻决定放大器闭环增益，R4电阻越小增益越大，但增益太大也容易导致信号失真。两个二极管接在电源与输出端之间，是防止扬声器感性负载反冲而影响音质。C3(0.22uF)电容与R6(1Ω)的电阻是对感性负载(喇叭)进行相位补偿来消除自激，该电路采用36V单电源，输出功率约20W。二、用TDA2030A做成的OCL形式功放OCL功放的形式是采用双电源，无输出耦合电容，如图2所示，由于无输出耦合电容低频响应得到改善，属于高保真电路。双电源采用初级线圈中间点接地、上下电压对称相等的变压器，经过整流滤波后构成±18V的双电源，输出功率为20W。三、用TDA2030A做成的BTL形式功放BTL的主要特点是:由两个相同的功放组成，输入信号互为反相。实际采用放大器的同相输入与反相输入，以保证输入信号互为反相，同时还应使两输入信号的幅度相同，这样便可以满足BTL电路形式的基本要求。电路图如图3所示，其中R7(1kΩ)与R8(33Ω)电阻对信号分压后衰减的倍数与U1的放大倍数正好相同，衰减后的信号通过R5加在U2的反相输入端。事实上是由两个运放完成了一路信号放大，实际测得输出电平高出用一个集成电路的1.5倍。即原输出功率为20W的运放，现输出功率约为50W。但由于BTL电路特点，选择集成电路时尽可能用参数一致的两个运算放大电路，调整输入信号幅度，可通过输入正弦波用示波器观察两输入信号的幅度，这时调整R7使两输入信号的幅度相同，以保证在提高功率的同时尽可能减小非线性对称性失真。笔者曾见到与图3类似的电路，但其电路中没有R7,R8对信号分压后衰减的电阻，而U2的反相输入端R5(680Ω)电阻仍接地。表面看来它也满足BTL电路的特点，喇叭也能发声，但用一个集成电路U1也能发出同样响的声音(U1的④脚对地接喇叭)，而U2的④脚对地接喇叭却无声，正常应该能发声。事实上，原来由于信号通过U2的④脚与②脚相连的R4(22kΩ)电阻时，极大衰减了输入信号，再从680Ω与地之间加到U2的反相端，信号几乎为零。用一个U1也能发出声响的原因是:U2在电源电压作用下对信号形成一个接地通路，与喇叭一端接地相同。TDA2030单电源接法电路图TDA2030是许多电脑有源音箱所采用的Hi-Fi功放集成块。它接法简单，价格实惠。额定功率为14W。电源电压为±6～±18V。输出电流大，谐波失真和交越失真小（±14V/4欧姆，THD=0.5%）。具有优良的短路和过热保护电路。其接法分单电源和双电源两种：单电源接法TDA2030双电源接法电路图TDA2030是许多电脑有源音箱所采用的Hi-Fi功放集成块。它接法简单，价格实惠。额定功率为14W。电源电压为±6～±18V。输出电流大，谐波失真和交越失真小（±14V/4欧姆，THD=0.5%）。具有优良的短路和过热保护电路。其接法分单电源和双电源两种：双电源接法TDA2030btl功放电路图TDA2030btl功放电路图,BTL功率放大器，其主要特点是在同样电源电压和负载电阻条件下，它可得到比OCL或OTL电路大几倍的输出功率TDA2030价格0.76/pcsTDA2030引脚图与应用电路参数TDA2030是最常用到的音频功率放大电路，模拟电路的课本的一般都有介绍，这里我给大家介绍一下各种TDA2030参数。TDA2030管脚功能：1脚是正相输入端、2脚是反向输入端、3脚是负电源输入端、4脚是功率输出端、5脚是正电源输入端。TDA2030特点:1.开机冲击极小。2.外接元件非常少。3.TDA2030输出功率大，Po=18W(RL=4Ω)。4.采用超小型封装（TO-220）,可提高组装密度。5.TDA2030A能在最低±6V最高±22V的电压下工作在±19V、8Ω阻抗时能够输出16W的有效功率，THD≤0.1%。6.内含各种保护电路，因此工作安全可靠。主要保护电路有：短路保护、热保护、地线偶然开路、电源极性反（Vsmax=12V）以及负载泄放电压反冲等。TDA2030各脚电压，5脚24V正常，4脚12V输出脚正常，2脚12V正常，1脚信号输入脚12V正常。
